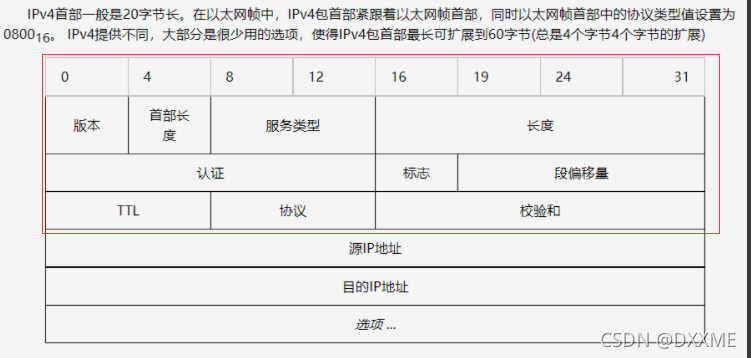

一、IP头部

在这里插入图片描述

TTL（ time to live ）---- 数据包每经过一个路由器的转发，TTL值将减一，当TTL值为0时，则该数据包不再被路由器转发，将直接丢弃。

TTL的初始值----64,128,255

  • UDP ------对应的协议号 —17

  • TCP ------对应的协议号 ----6

  • CIMP ------对应的协议号 ----1

二、IP分片

TCP分段 == IP 分片的原因：以太网最大的传输数据大小为1500

  • MSS （最大报文段长度）—1460字节------1500[数据链路层以太网最大的接收数据大小]-20[网络层IP头部的最小长度]-20[传输层TCP头部的最小长度]

  • 最大传输单元（Maximum Transmission Unit，MTU）----最大传输单元 ----------- 1500 字节

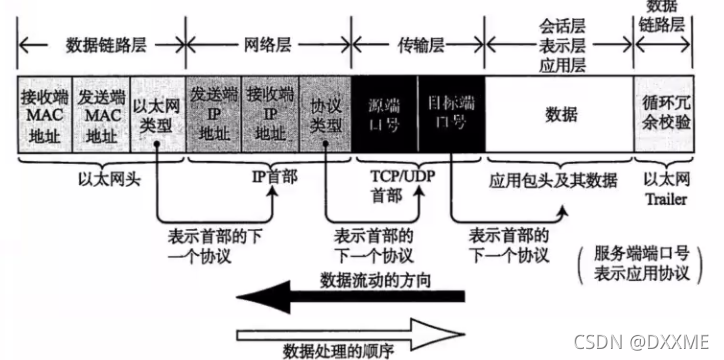

在这里插入图片描述

ip的分片有一块在头部的特殊区域，如图：
