MGRE环境下的OSPF

最新推荐文章于 2025-06-13 10:25:00 发布

原创最新推荐文章于 2025-06-13 10:25:00 发布

· 436 阅读

1 ·

版权

文章标签：

#python #linux

本文详细介绍了在MGRE环境中配置OSPF的过程。通过R6作为ISP仅配置IP地址，R1-R5的环回接口使用私有网段。R1、R4和R5形成全连接的MGRE结构，而R1、R2和R3采用星型拓扑，R1作为中心站点。所有私有网段需通过OSPF实现互相通信，实验步骤包括MGRE结构的搭建和OSPF的配置。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

一、题目
二、步骤分析
三、实验步骤

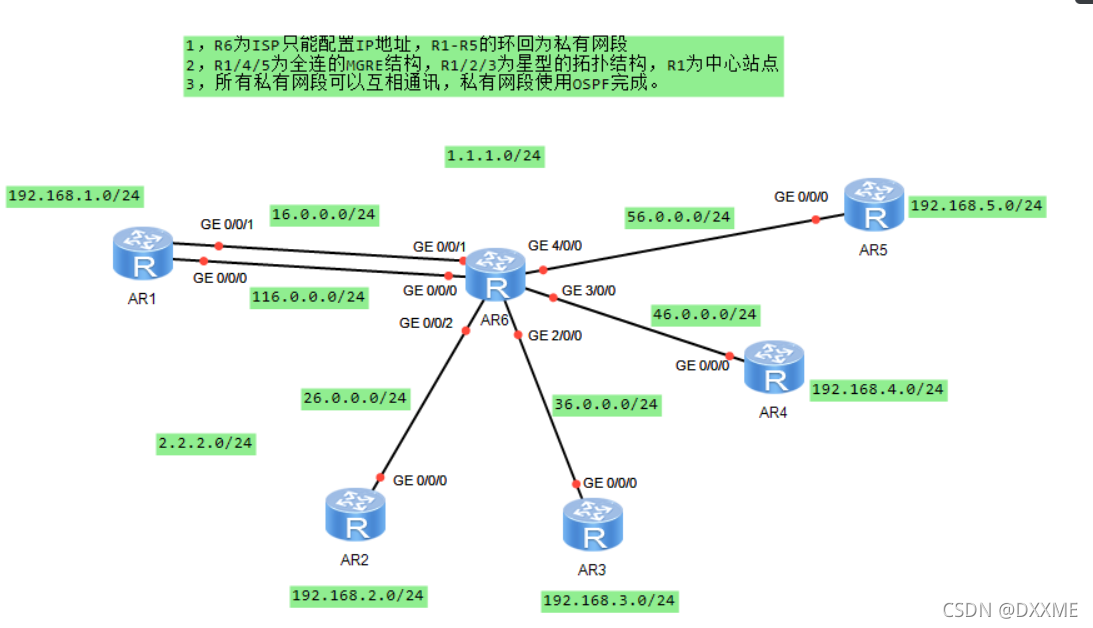

一、题目

在这里插入图片描述

二、步骤分析

R6为ISP只能配置IP地址，R1-R5的环回为私有网段
R1/R4/R5为全连的MGRE结构，R1/R2/R3星型的拓扑结构，R1为中心站点
所有私有网段可以互相通讯，私有网段使用OSPF完成

1.R1/4/5为全连的MGRE结构，R1/2/3为星型的拓扑结构，R1为中心站点
R1/4/5为全连的MGRE结构
2.network实现所有私有网段可以互相通讯，私有网段使用OSPF完成

三、实验步骤

以R1为例，实现接口的创建和连接

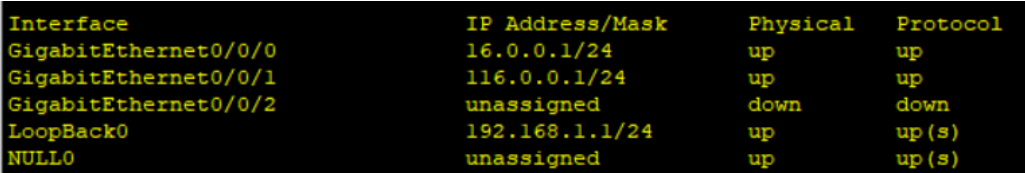

在这里插入图片描述

配置缺省路由：
[R1]ip route-static 0.0.0.0 0 16.0.0.2
[R1]ip route-static 0.0.0.0 0 116.0.0.2
[R2]ip route-static 0.0.0.0 0 26.0.0.2
[R3]ip route-static 0.0.0.0 0 36.0.0.2
[R4]ip route-static 0.0.0.0 0 46.0.0.2
[R5]ip route-static 0.0.0.0 0 56.0.0.2

第二步：R1/4/5为全连的MGRE结构，R1/2/3为星型的拓扑结构，R1为中心站点
R1/4/5为全连的MGRE结构
[R1]int t0/0/1
[R1-Tunnel0/0/1]ip add 11.0.0.1 24
[R1-Tunnel0/0/1]tunnel-protocol gre p2mp
[R1-Tunnel0/0/1]source 116.0.0.1
[R1-Tunnel0/0/1]
[R1-Tunnel0/0/1]nhrp network-id 110
[R1-Tunnel0/0/1]nhrp entry multicast dynamic
[R1-Tunnel0/0/1]nhrp entry 11.0.0.2 46.0.0.1 register
[R1-Tunnel0/0/1]nhrp entry 11.0.0.3 56.0.0.1 register

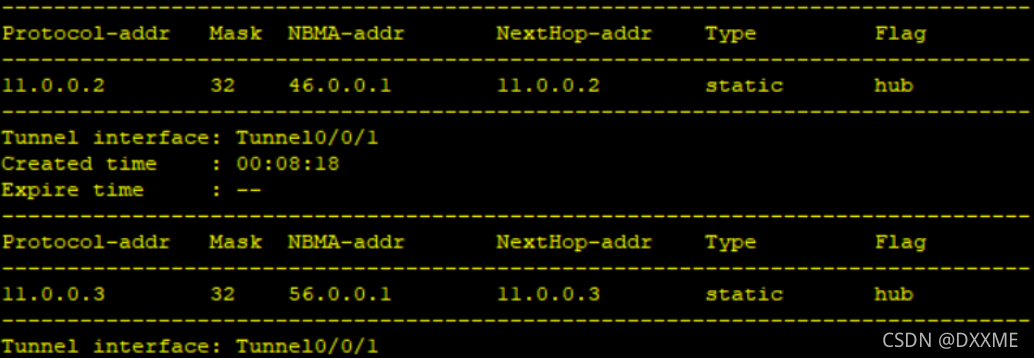

在这里插入图片描述

[R4]int t0/0/1
[R4-Tunnel0/0/1]ip add 11.0.0.2 24
[R4-Tunnel0/0/1]tunnel-protocol gre p2mp
[R4-Tunnel0/0/1]source 46.0.0.1
[R4-Tunnel0/0/1]nhrp network-id 110
[R4-Tunnel0/0/1]nhrp entry multicast dynamic
[R4-Tunnel0/0/1]nhrp entry 11.0.0.1 116.0.0.1 register
[R4-Tunnel0/0/1]nhrp entry 11.0.0.3 56.0.0.1 register
[R5]int t0/0/1
[R5-Tunnel0/0/1]ip add 11.0.0.3 24
[R5-Tunnel0/0/1]tunnel-protocol gre p2mp
[R5-Tunnel0/0/1]source 56.0.0.1
[R5-Tunnel0/0/1]nhrp network-id 110
[R5-Tunnel0/0/1]nhrp entry multicast dynamic
[R5-Tunnel0/0/1]nhrp entry 11.0.0.1 116.0.0.1 register
[R5-Tunnel0/0/1]nhrp entry 11.0.0.2 46.0.0.1 register

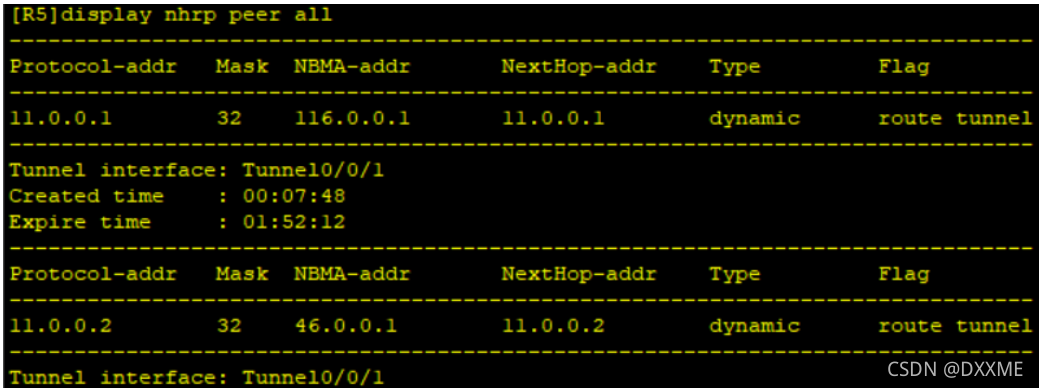

在这里插入图片描述

R1/2/3为星型的拓扑结构，R1为中心站点
[R1]int t0/0/0
[R1-Tunnel0/0/0]ip add 10.0.0.1 24
[R1-Tunnel0/0/0]tunnel-protocol gre p2mp
[R1-Tunnel0/0/0]source 16.0.0.1
[R1-Tunnel0/0/0]nhrp network-id 100
[R1-Tunnel0/0/0]nhrp entry multicast dynamic

第三步.所有私有网段可以互相通讯，私有网段使用OSPF完成
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 11.0.0.0 0.0.0.255
[R1]int t0/0/0
[R1-Tunnel0/0/0]ospf network-type p2mp
[R1]int t0/0/1
[R1-Tunnel0/0/1]ospf network-type broadcast

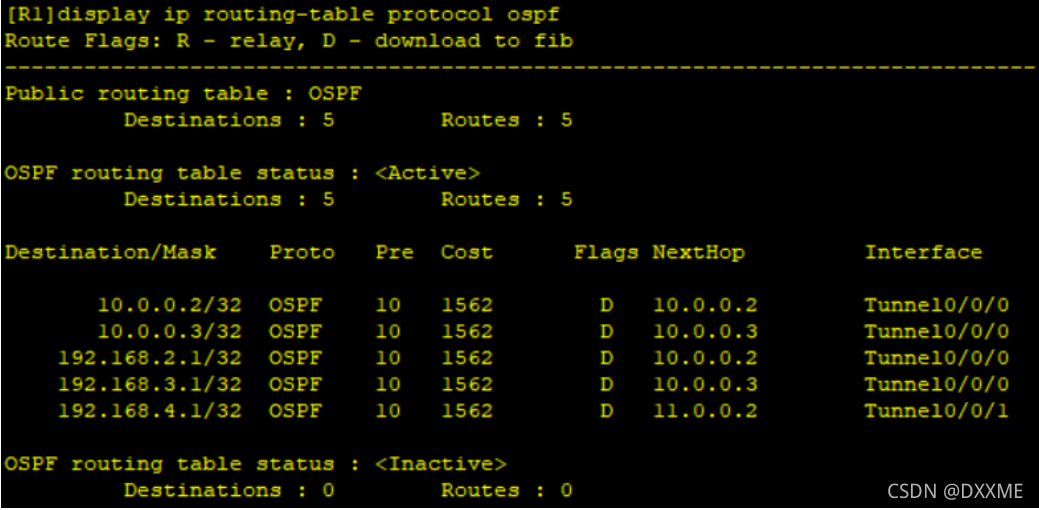

在这里插入图片描述

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[R2]int t0/0/0
[R2-Tunnel0/0/0]ospf network-type p2mp

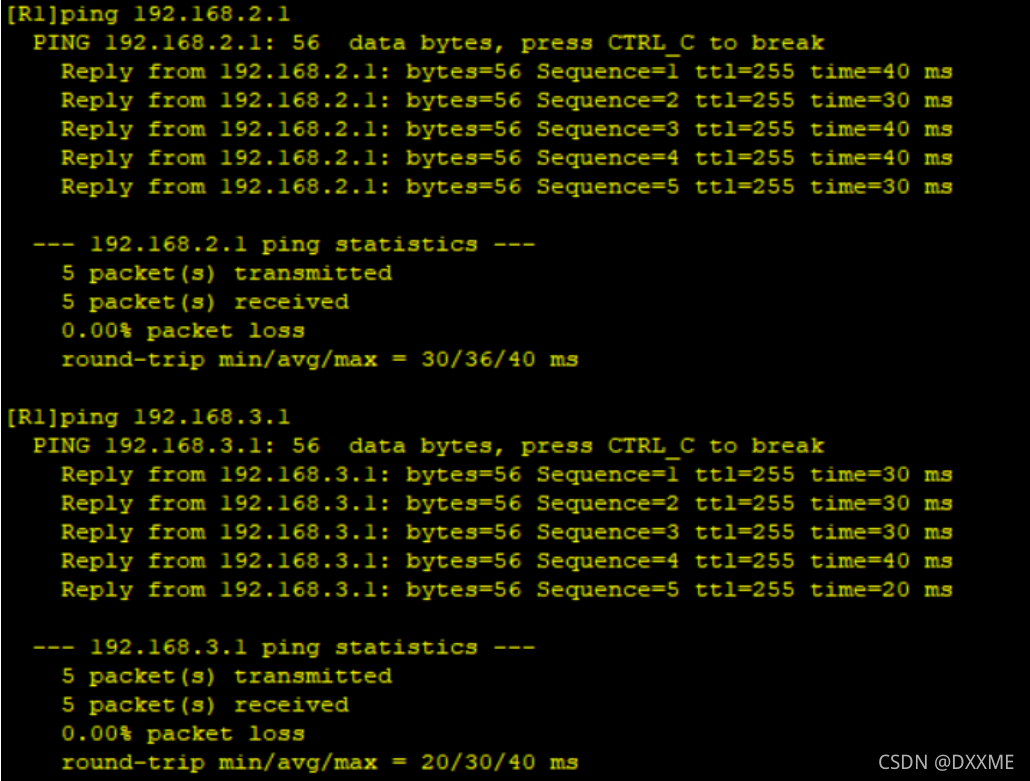

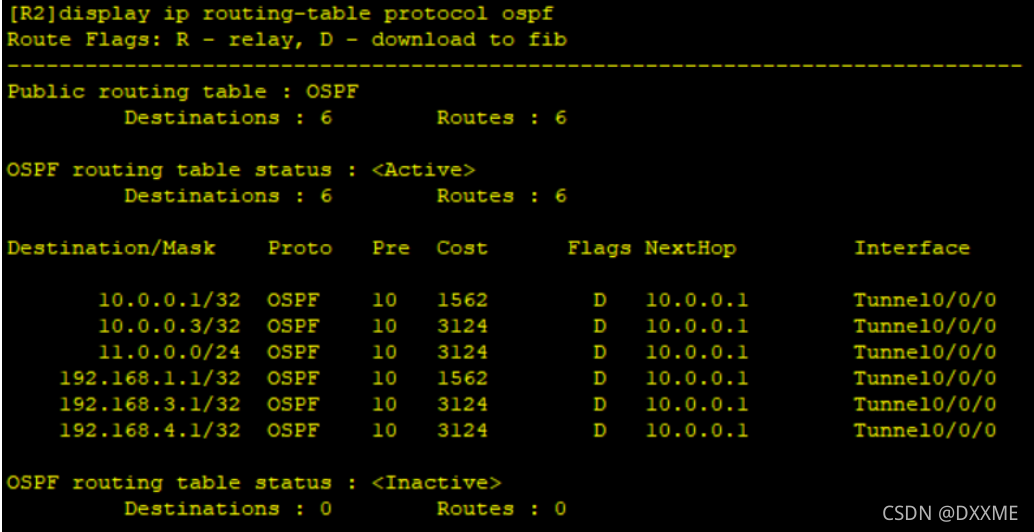

在这里插入图片描述

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255
[R3]int t0/0/0
[R3-Tunnel0/0/0]ospf network-type p2mp

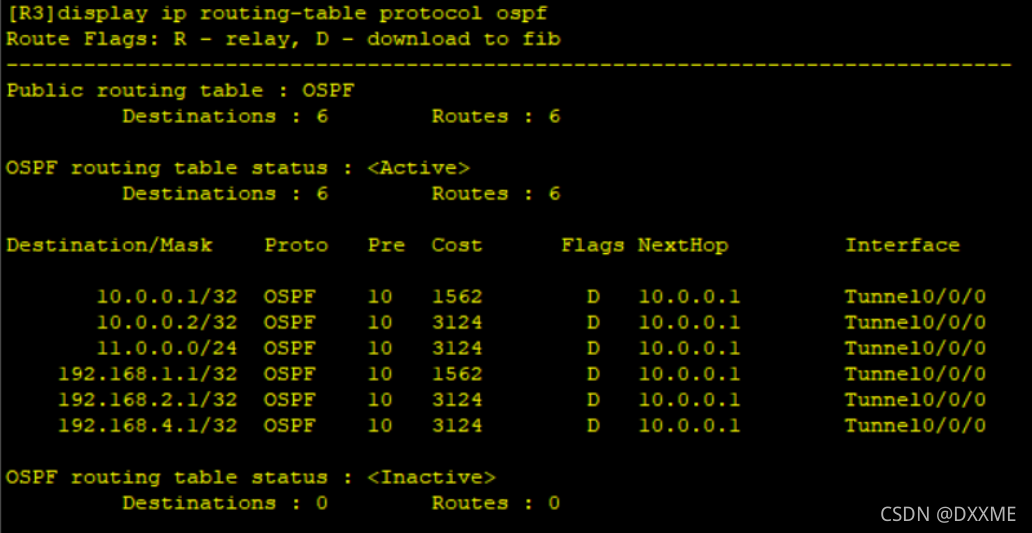

在这里插入图片描述

[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]network 11.0.0.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]network 192.168.4.0 0.0.0.255
[R4]int t0/0/1
[R4-Tunnel0/0/1]ospf network-type broadcast

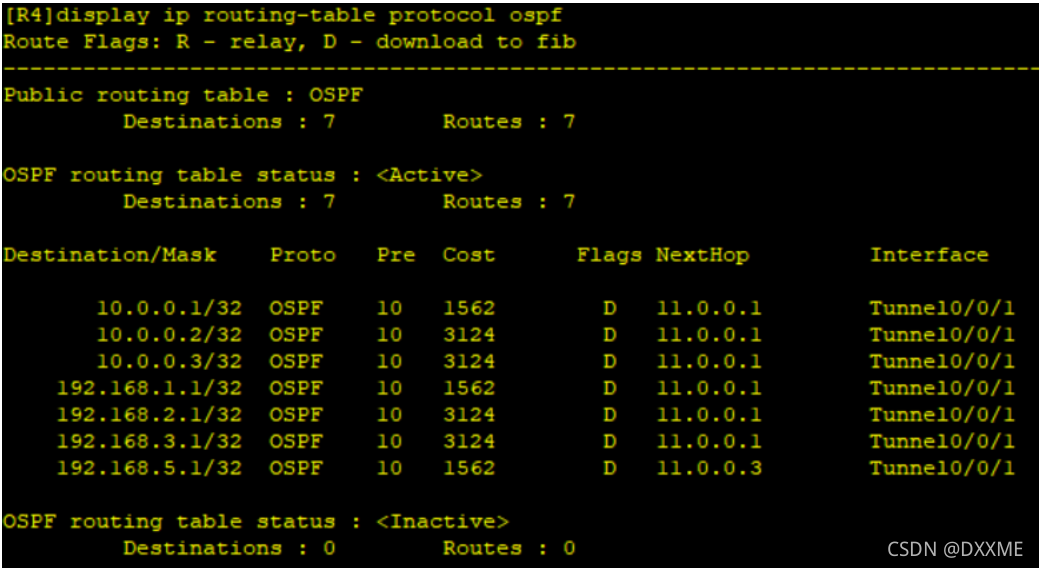

在这里插入图片描述

[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network 11.0.0.0 0.0.0.255
[R5-ospf-1-area-0.0.0.0]network 192.168.5.0 0.0.0.255
[R5]int t0/0/1
[R5-Tunnel0/0/1]ospf network-type broadcast

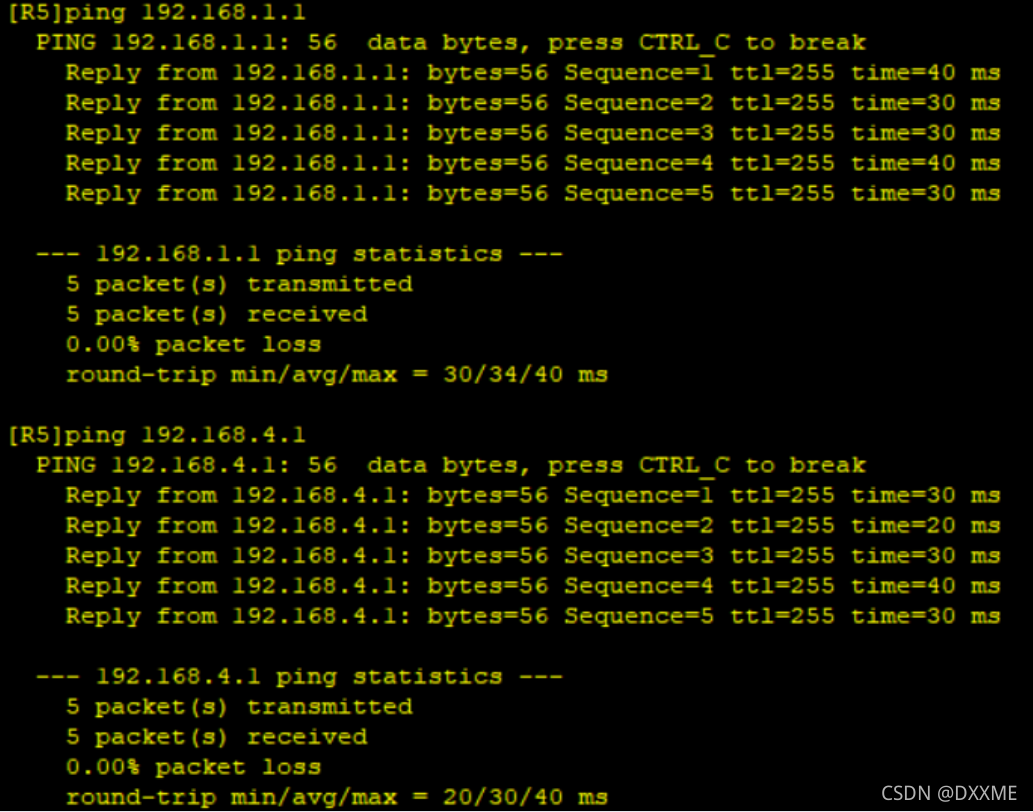

在这里插入图片描述
