通信控制篇——DS18B20温度传感器

通信控制篇——DS18B20温度传感器

1.简介

DS18B20温度传感器温度读取——基于FPGA。

2.原理

DS18B20简介：

The DS18B20 Digital Thermometer provides 9 to 12–bit centigrade temperature measurements and has an alarm function with nonvolatile user-programmable upper and lower trigger points. The DS18B20 communicates over a 1-Wire bus that by definition requires only one data line (and ground) for communication with a central microprocessor. In addition, the DS18B20 can derive power directly from the data line (“parasite power”), eliminating the need for an external power supply.

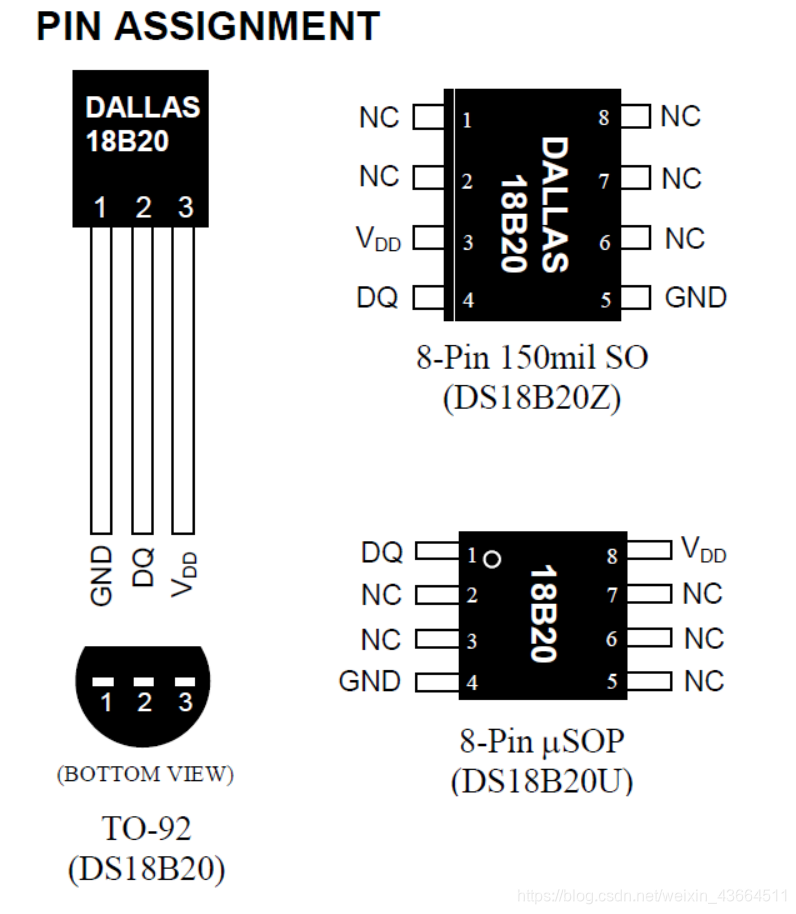

引脚分布

name	description
Vdd	Power Supply Voltage
GND	Ground
DQ	Data In/Out

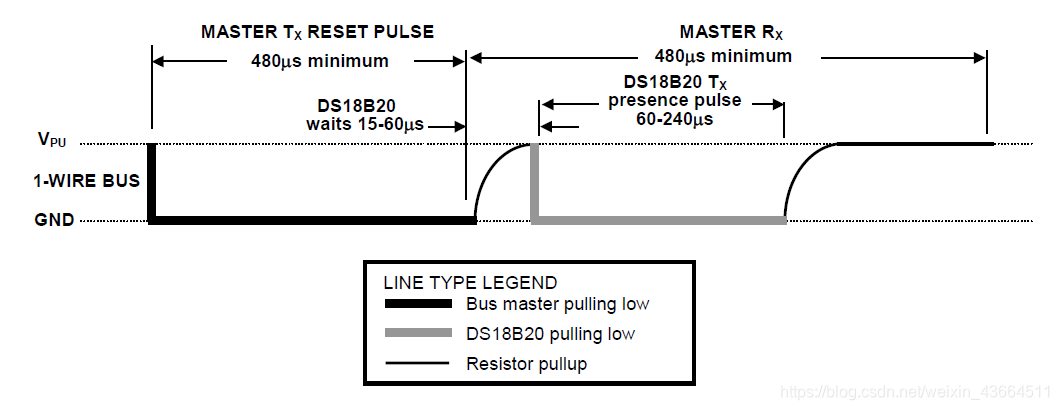

初始化时序

初始化操作：

Master拉低总线，持续至少480us后，释放总线，等待15-60us后，在60-120us内读取总线，若为0，表示接收到响应，初始化成功，释放总线，等待一段时间，初始化完成。

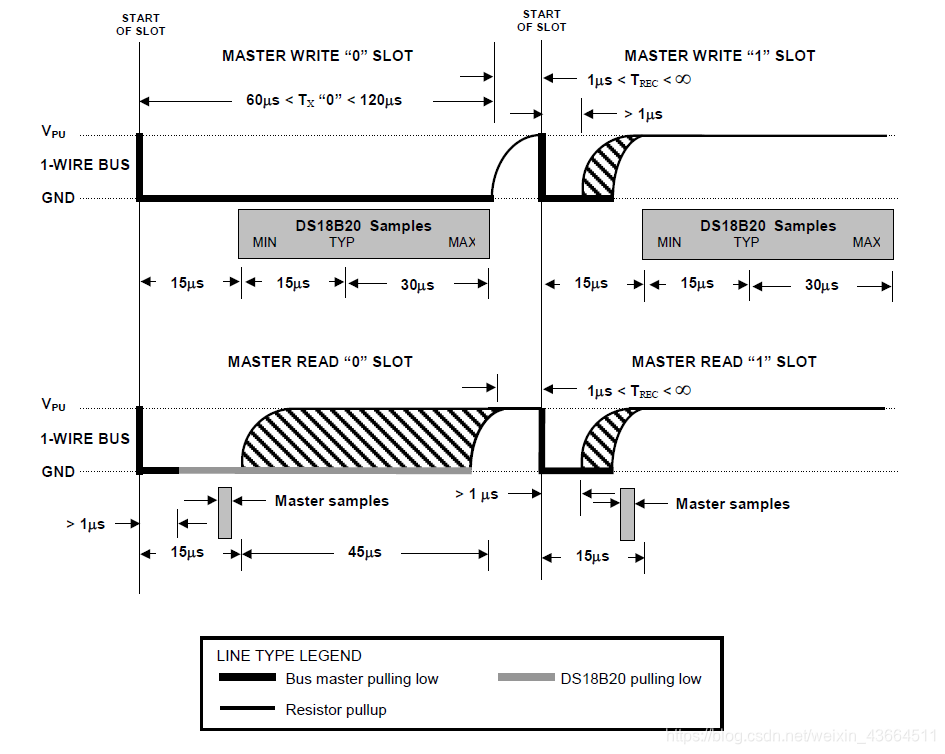

读写时序

写时序：

写0：Master拉低总线，持续60-120us，释放总线，等待至少1us；

写1：Master拉低总线，持续至少1us，但要在15us内释放总线，然后等待；

注：写0和写1尽量控制周期一致，可设置为90us

读时序：

读0：Master拉低总线，持续至少1us，然后释放总线，在15us内读取总线（Master拉低总线持续时间不宜过长，否则会影响数据读取），数据持续时间大约45us，所以需要等待超过45us；

读1：Master拉低总线，持续至少1us，然后释放总线，在15us内读取总线（Master拉低总线持续时间不宜过长，否则会影响数据读取）；

注：读0和读1尽量控制周期一致，可设置为90us

温度读取时序

初始化→Skip ROM（发送命令0XCC，LSB First）→启动温度转换（发送命令0X44）→初始化→Skip ROM（发送命令0XCC，LSB First）→启动数据接收（发送命令0XBE）→数据接收→复位（即初始化）

Master Mode	Data(LSB First)	Description
TX(RX)	Reset	Master reset, DS18B20 respond
TX	0XCC	Skip ROM command
TX	0X44	Convert command
TX(RX)	Reset	Master reset, DS18B20 respond
TX	0XCC	Skip ROM command
TX	0XBE	Read data command
RX	data	Temperature data
TX(RX)	Reset	Master reset, DS18B20 respond

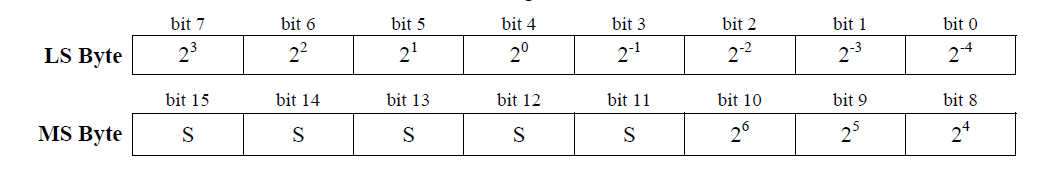

寄存器数据格式

当我们读取完所需要的数据之后&
