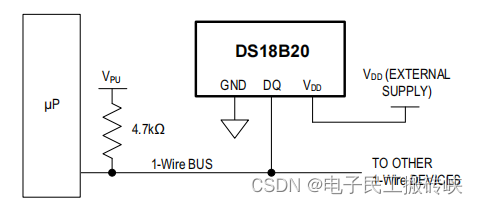

DS18B20是一款单总线通信的温度传感器芯片。也就是说只需要一个GPIO就能实现通信。它的典型应用电路如下图所示。
在这里插入图片描述

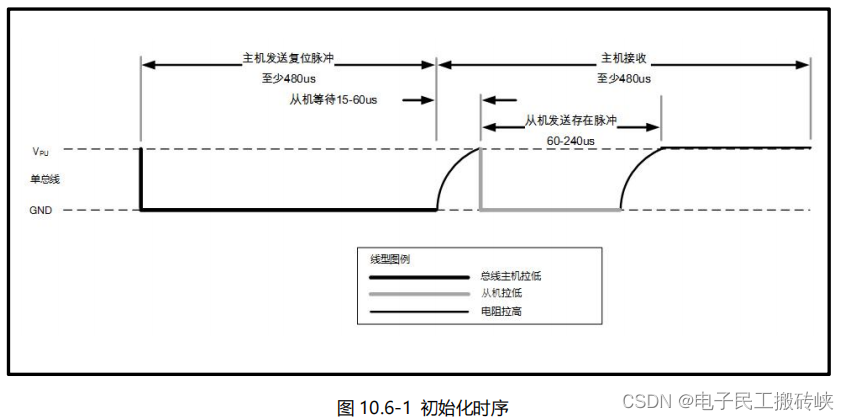

下面讲解一下单总线通信协议的实现。
在这里插入图片描述

/*DQ--->P9.7
温度传感器的分辨率可由用户配置为9、10、11或12位，
分别对应0.5℃、0.25 ℃、0.125℃和0.0625℃的增量。
开机时的默认分辨率是12位。*/
#include "ds18b20.h"
uint8 temp[10] = {
   0};
void Ds18b20_Init(void)
{

    DQ_OUT;//将GPIO配置为输出
    P9OUT |= BIT7;//首先DQ是高电平
    delay_us(15);//延时，等DQ稳定
    P9OUT &= ~BIT7;//拉低
    delay_us(600);//延时大概600US
    P9OUT |= BIT7;//拉高(释放)
    delay_us(15
