搭建FPGA SOC系统（1）自定义Avalon总线组件_quartus自定义总线-优快云博客

本文链接：https://blog.youkuaiyun.com/weixin_43649647/article/details/120710404

学习主要参考https://rocketboards.org/foswiki/Documentation/EmbeddedLinuxBeginnerSGuide

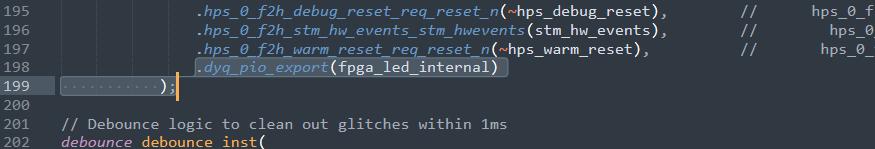

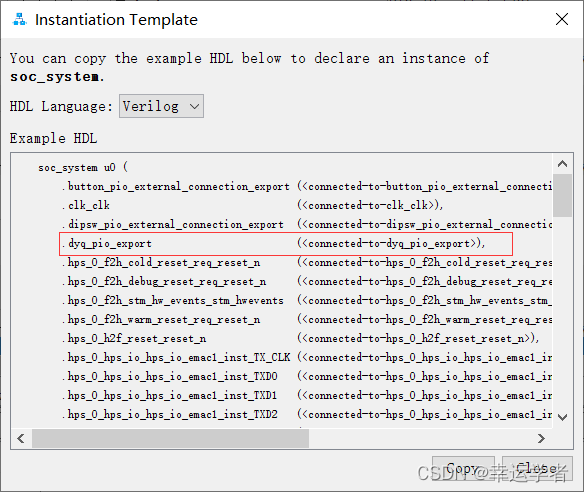

本学习以altera cyclone V系列FPGA为例。本例程设计一个自定义PIO接口,并将其添加到GHRD工程中。该工程可在上面的链接的最底下下载到。

1.在qsys工具上设计自定义IP（Avalon接口）

1.1.设计操作

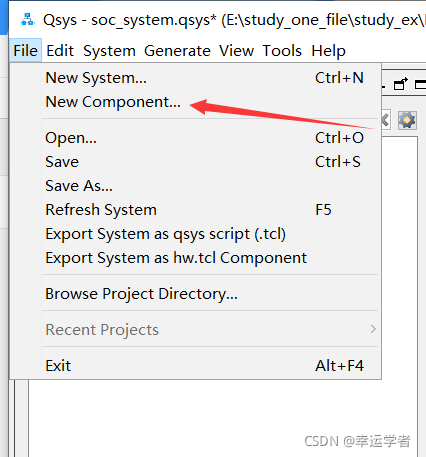

1.在qsys系统中点击New Component…新建一个组件
在这里插入图片描述

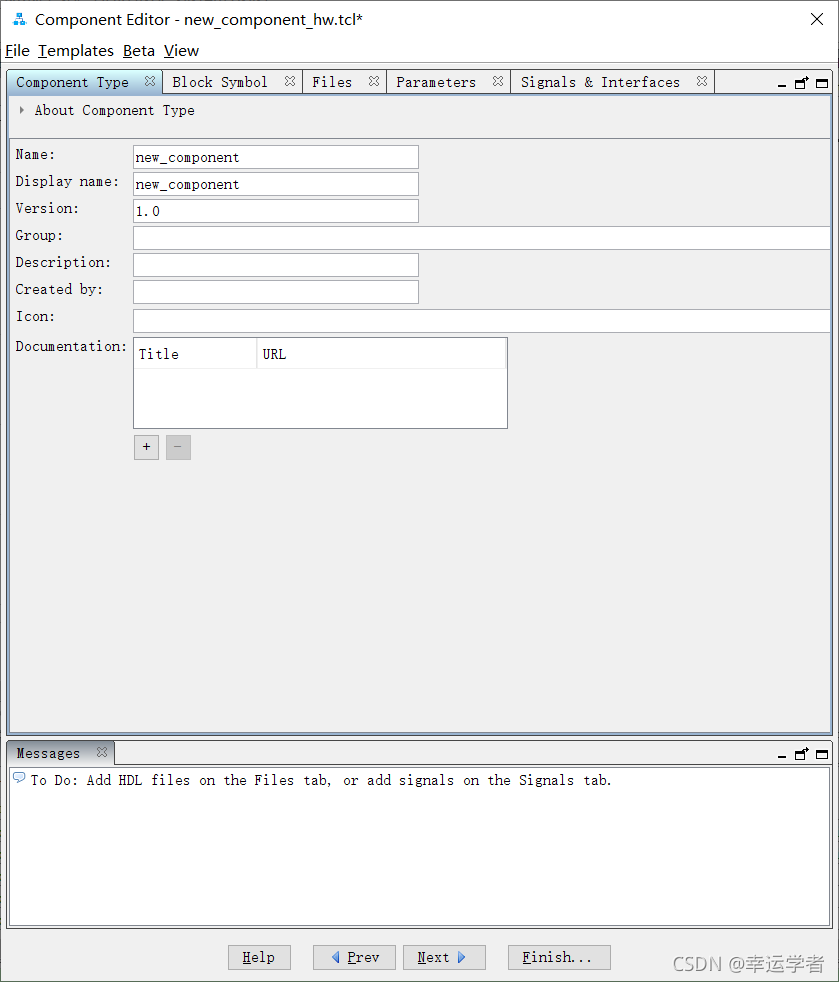

2.如下图，可设置组件类型、rtl文件、参数、接口信号等。

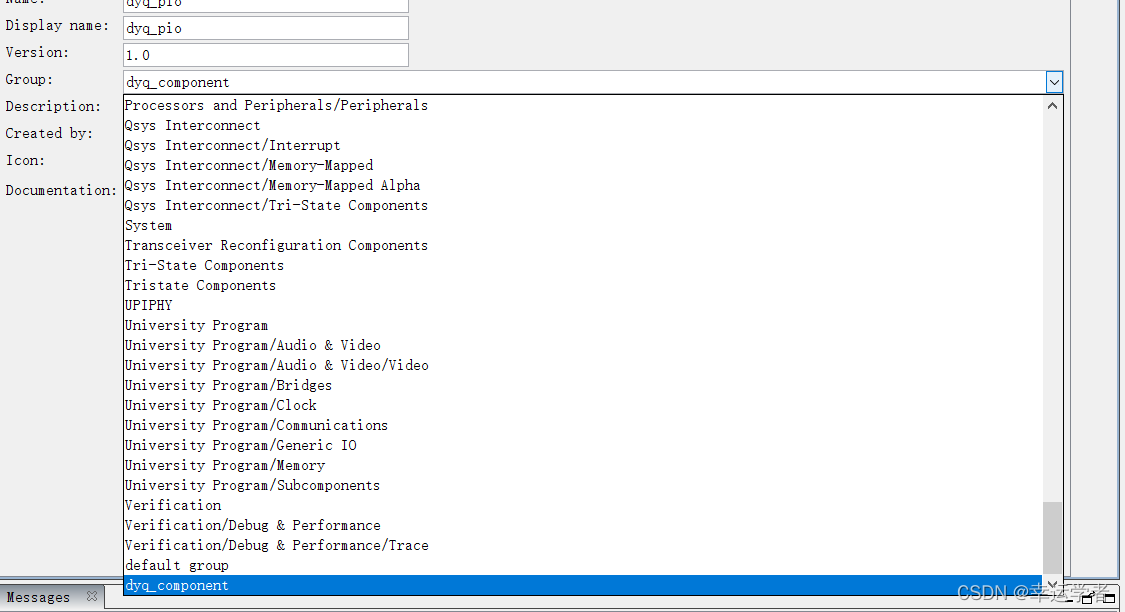

注意：Group这一项需要另外设置，你可以选择quartus自带的IP组，也可以直接在窗口编写自己的，如下图编写成自己的：dyq_component

3.编写一个avalon接口的逻辑
顶层：（注意：顶层模块的模块声明必须按下面的方式，也就是先声明端口名称，之后再在下面进行输入、输出、位宽、类型的定义。不要写成像本文内部模块dyq_pio那样的定义，qsys会识别不出来）

module dyq_pio_top
#(parameter PIO_WIDTH = 7)
(
	clk,
	reset,
	avs_s0_address,//Avalon读写地址
	avs_s0_read,//Avalon读请求
	avs_s0_write,//Avalon写请求
	avs_s0_readdata,//Avalon读数据总线
	avs_s0_writedata,//Avalon写数据总线
	pio //外部控制LED灯
	);
	input 	 		clk;
	input	 		reset;
	input 	[2:0] 	avs_s0_address;//Avalon读写地址
	input	 		avs_s0_read;//Avalon读请求
	input	 		avs_s0_write;//Avalon写请求
	output	[31:0] 	avs_s0_readdata;//Avalon读数据总线
	input 	[31:0]	avs_s0_writedata;//Avalon写数据总线
	inout	[PIO_WIDTH-1:0]	pio; //外部控制LED灯
	wire [PIO_WIDTH-1:0] o_pio,i_pio;


assign pio = avs_s0_read ? 7'dz : o_pio; //hps读pio数据时，三态门高阻态
assign i_pio = avs_s0_read ? pio : 7'dz; //hps写pio端口时，三态门做输出
//内部例化
dyq_pio #(.PIO_WIDTH(PIO_WIDTH) )
	u_pio(
	.clk(clk),
	.reset(reset),
	.avs_s0_address(avs_s0_address),
	.avs_s0_read(avs_s0_read),
	.avs_s0_write(avs_s0_write),
	.avs_s0_readdata(avs_s0_readdata),
	.avs_s0_writedata(avs_s0_writedata),
	.o_pio(o_pio),
	.i_pio(i_pio)
	);
endmodule

内部模块：

module dyq_pio
#(parameter PIO_WIDTH = 7)
(
	input 	 		clk,
	input	 		reset,
	input 	[2:0] 	avs_s0_address,
	input	 		avs_s0_read,
	input	 		avs_s0_write,
	output	reg [31:0] 	avs_s0_readdata,
	input 	[31:0]	avs_s0_writedata,
	input		[PIO_WIDTH-1:0] i_pio,//做输入
	output	reg [PIO_WIDTH-1:0]	o_pio//做输出
	);

//Avalon读控制逻辑
always@(*) begin
	if (avs_s0_read) begin
		case(avs_s0_address)
			3'd1 : avs_s0_readdata = {24'b0,i_pio};//将LED地址设置为0x01
			default: avs_s0_readdata = 32'dx;
		endcase
	end
	else begin
		avs_s0_readdata = 32'dx;
	end
end
//Avalon写控制逻辑
always @(posedge clk) begin
	if (reset) begin
		// reset
		o_pio <= 7'd0;
	end
	else if (avs_s0_write) begin
		case(avs_s0_address)
			3'd2 : o_pio <= avs_s0_writedata;//将pio写入地址设置为0x02
			default : o_pio <= o_pio;
		endcase
	end
end
endmodule

这里的pio控制的写地址设置为2，不是0，后面软件测试时需要注意

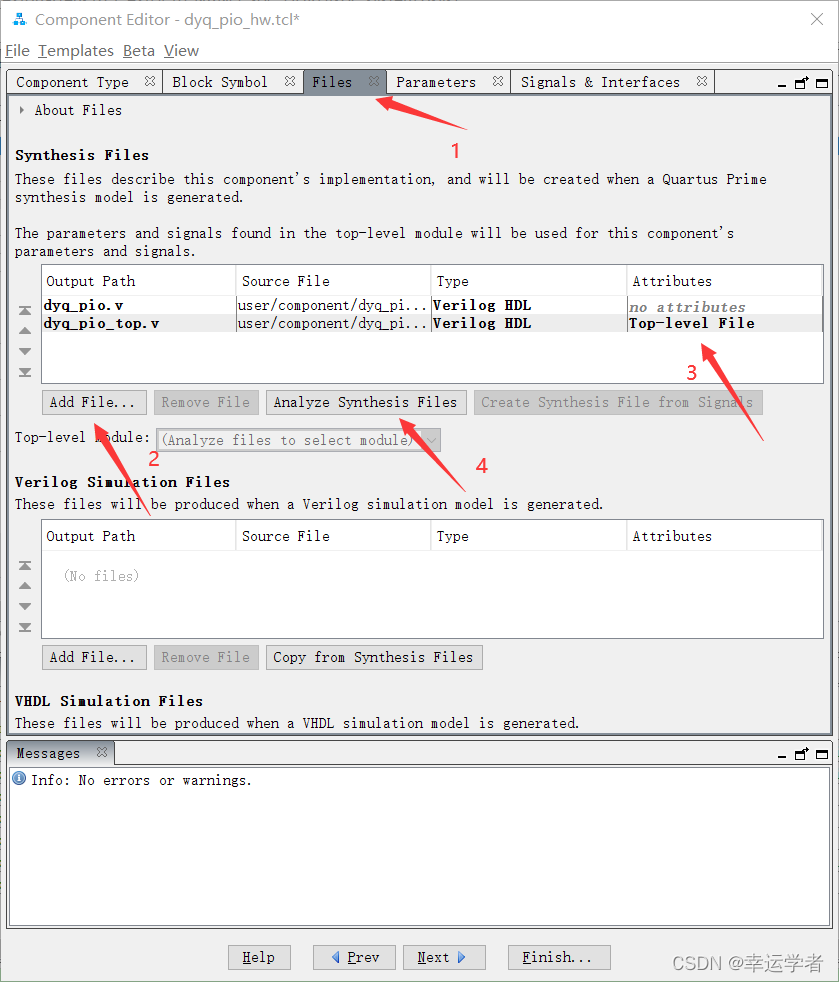

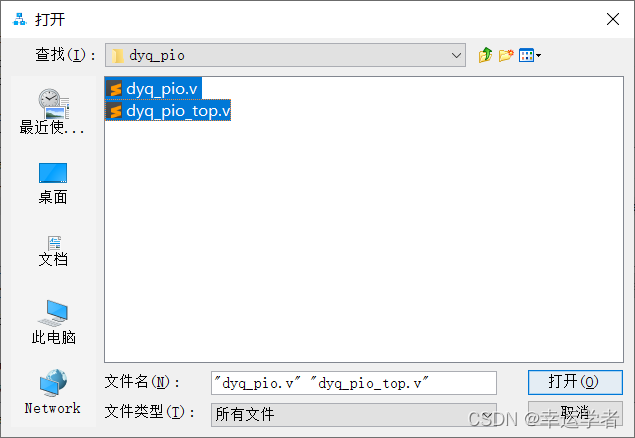

4.添加逻辑文件到组件。点击 Files >> Add File… 添加对应的文件模块，然后将dyq_pio_top.v设置为顶层文件。最后点击Analyze Synthesis Files对Verilog代码进行综合.
在这里插入图片描述

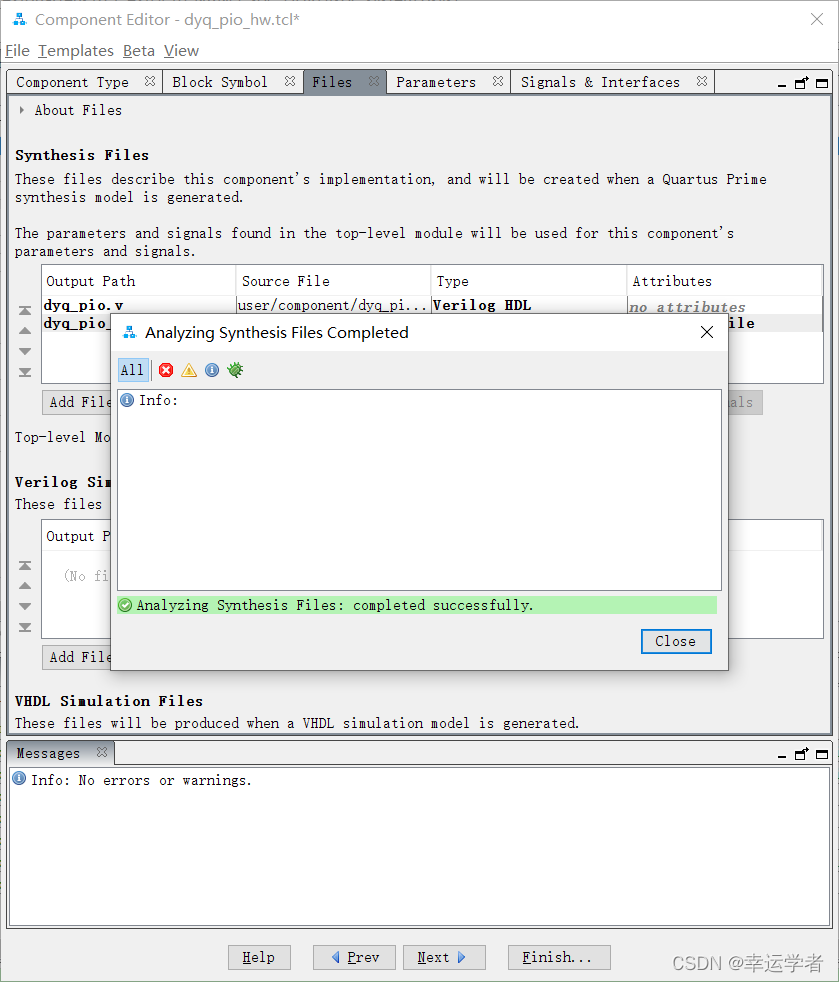

5. 分析之后如下图，表示成功。如果有报错，往下看。

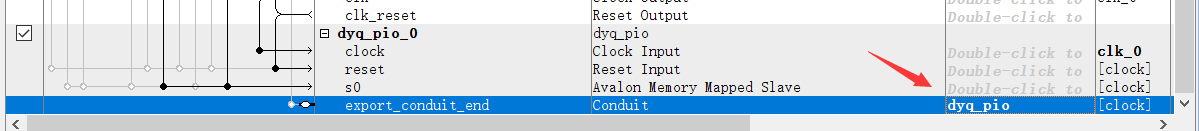

6.如下图在signals&interfaces里面，选中pio这一项，按图中所示进行设置。主要修改的有将端口类型设置为Conduit，也就是可被外部连接。Name随便改，也可以改成我的这样的。
在这里插入图片描述

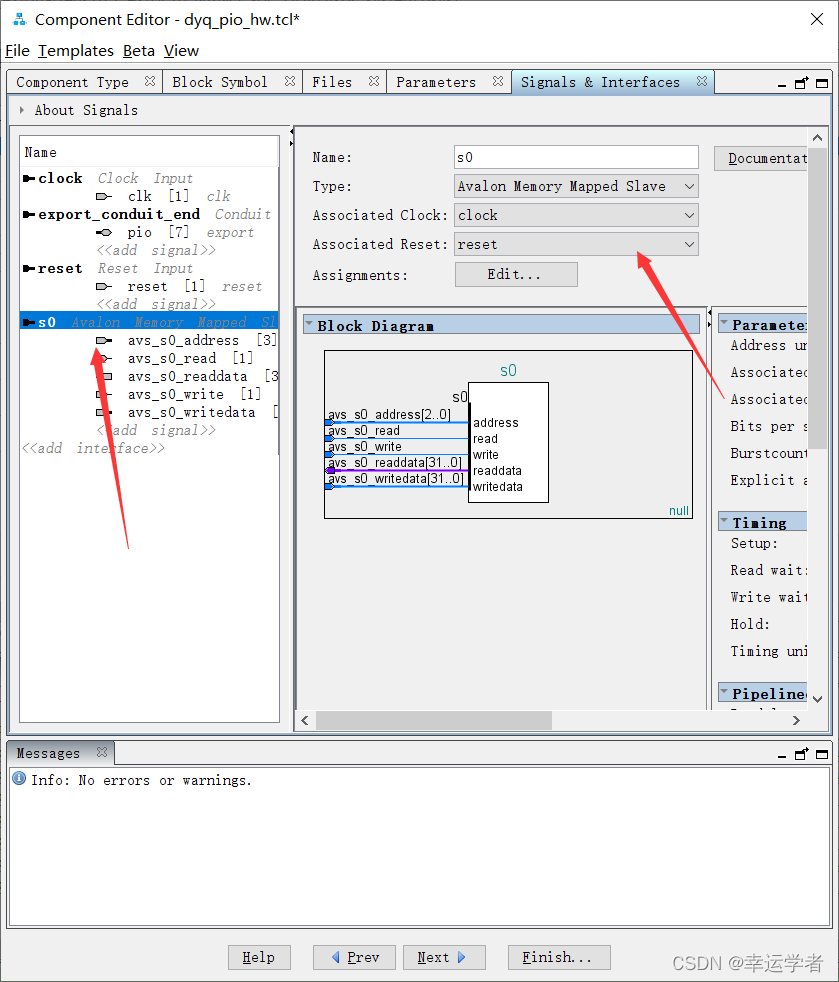

7.选中avalone接口部分，将复位信号选择reset（就是上面的reset的名字）。基本就可以解决掉所有报错了。

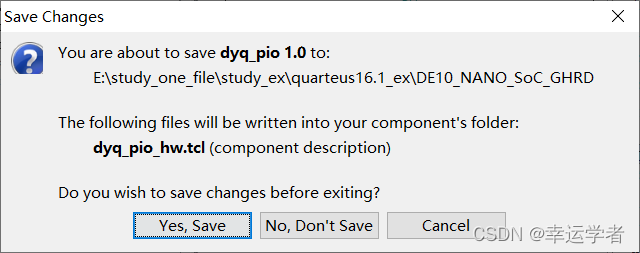

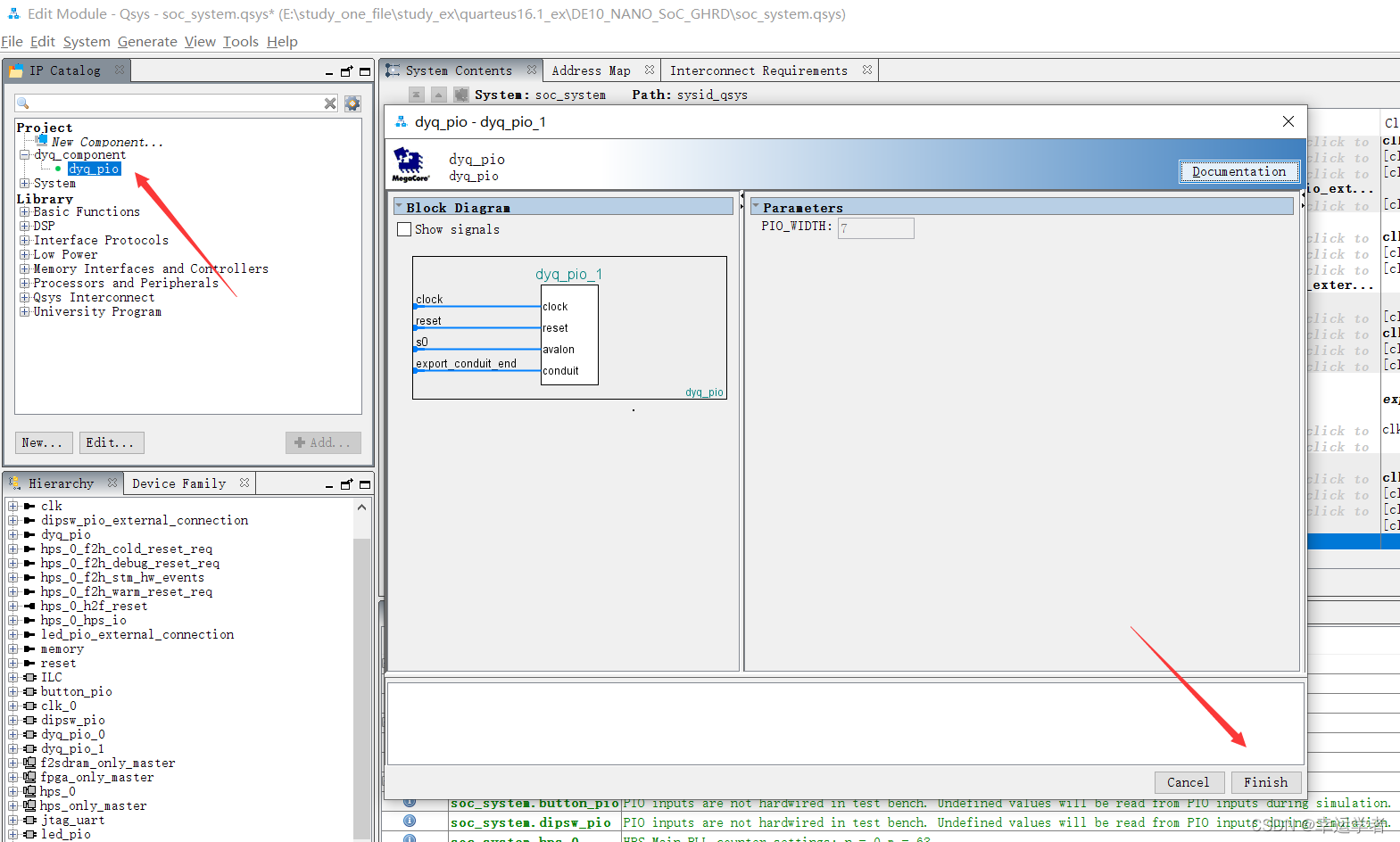

8.点击Finish 保存，然后在工程里面就会生成一个_hw.tcl脚本文件该文件就是描述我们的自定义IP的。
在这里插入图片描述

1.2.设置自定义IP可被设备树生成器识别

在该工程的工程目录下找到并打开生成的_hw.tcl文件（dyq_pio_hw.tcl）,添加如下代码；

#
# module assignments
#
set_module_assignment embeddedsw.dts.compatible " dev,dyq-pio"
#按照前面设置的自定义IP Group名称进行定义，这里定义成dyq_component
set_module_assignment embeddedsw.dts.group dyq_component
set_module_assignment embeddedsw.dts.vendor dsa

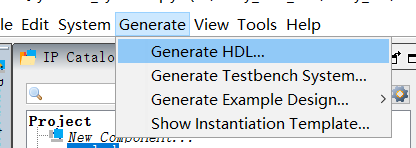

保存之后重新打开自定义的组件编辑，重新构建一次即可。
详细了解学习可去官方参考：https://rocketboards.org/foswiki/Documentation/DeviceTreeGenerator140#Adding_Device_Tree_Generation_Support_to_an_IP_Block
