蓝桥杯竞赛开发板简介

蓝桥杯竞赛开发板简介

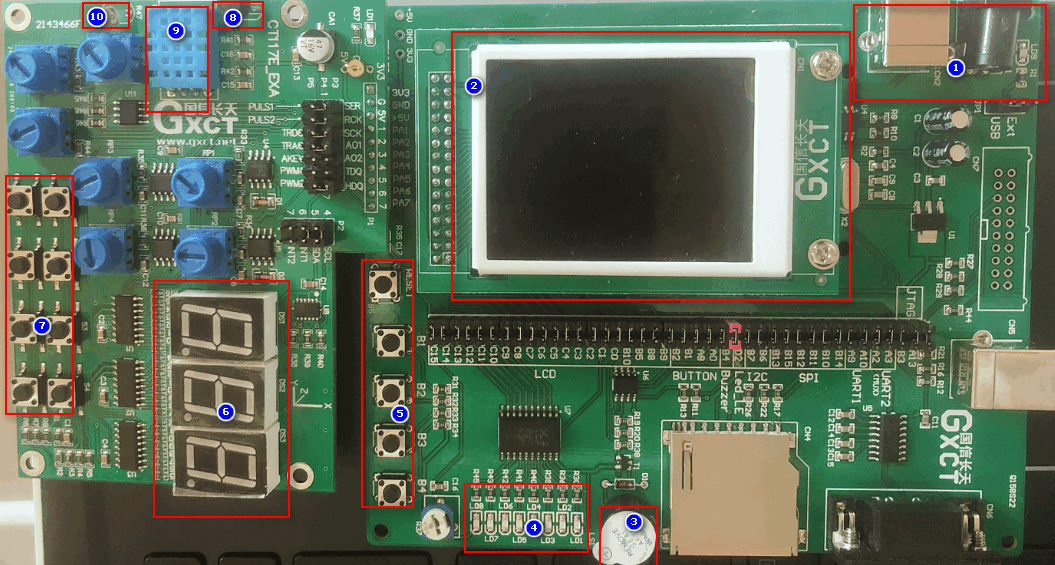

实物图

• 1. 电源与数据接口
  2. TFT LCD
  3. 蜂鸣器
  4. LED指示灯
  5. 按键
  6. 八段数码管
  7. 矩阵键盘
  8. 温度传感器（DS18B20）
  9. 温湿度传感器（DHT11）
  10. 光敏传感器

  LCD 简介

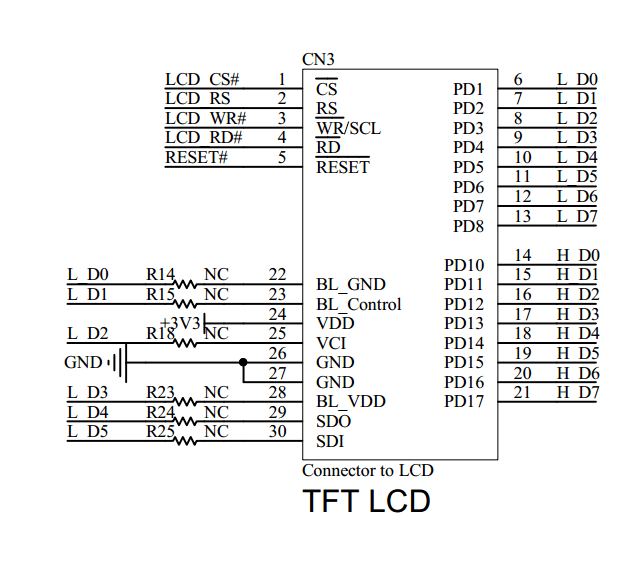

  接线 ：



  CS ：LCD片选

  RS：命令数据标志（0：命令；1：数据）

  WR：写

  RD：读

  RESET：复位

  [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-AUu3lPV1-1610184032334)(C:%5CUsers%5Cdell%5CDesktop%5C%E4%B8%B4%E6%97%B6%E5%9B%BE%E7%89%87%E5%AD%98%E6%94%BE%5C20210109144719.png)]

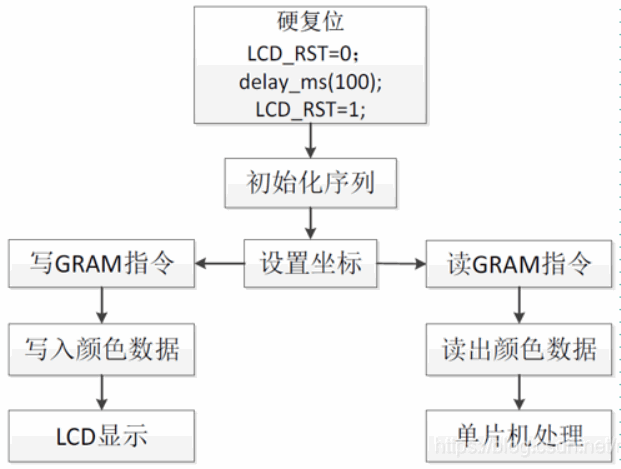

  流程



LCD指令

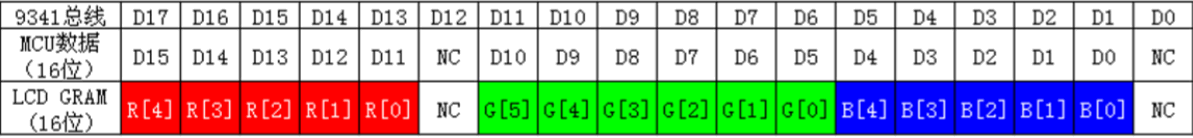

• RGB格式



  D0和D12未引出,D13–17,D1–D11对应于MCU的PC0–15

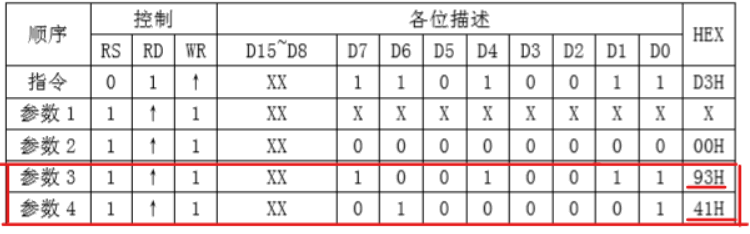

• 0XD3指令:



  参数3与参数四位对应的LCD型号

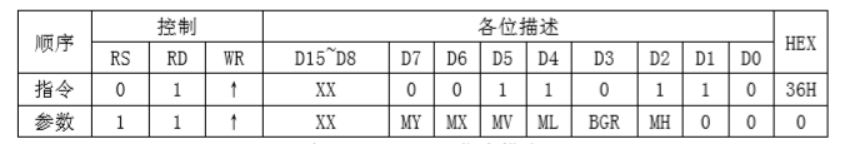

• 0x36指令

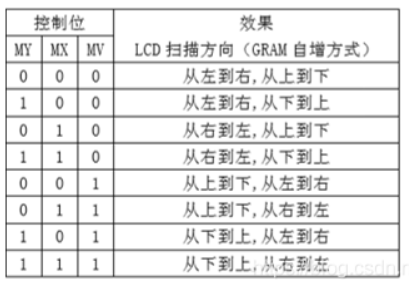

  从上表可以看出，0X36 指令后面，紧跟一个参数，这里我们主要关注：MY、MX、MV 这三个位，通过这三个位的设置，我们可以控制整个 ILI9341 的全部扫描方向



• 0x2A指令

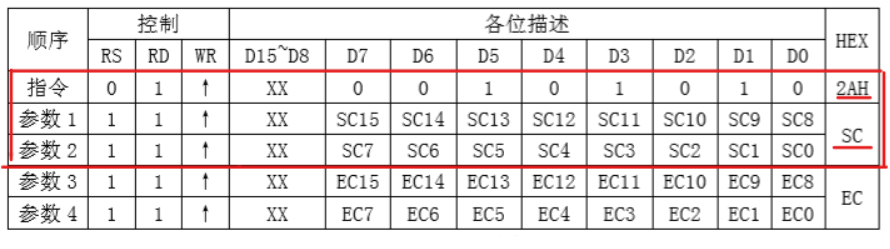

  0X2A(列地址设置指令)，在从左到右，从上到下的扫描方式（默认） 下面，该指令用于设置横坐标（x 坐标）.
  在默认扫描方式时，该指令用于设置 x 坐标，该指令带有 4 个参数，实际上是 2 个坐标值： SC 和 EC，即列地址的起始值和结束值，SC 必须小于等于 EC，且 0≤SC/EC≤239(LCD分辨率240*320)。一般在设 置 x 坐标的时候，我们只需要带 2 个参数即可，也就是设置 SC 即可，因为如果 EC 没有变化， 我们只需要设置一次即可（EC在初始化 ILI9341 的时候设置好了），从而提高速度。

• 0x2B指令

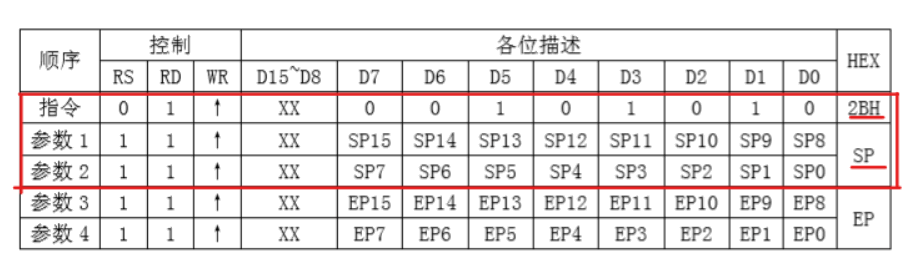

  0X2B(页地址设置指令)，在从左到右，从上到下的扫描方式 （默认）下面，该指令用于设置纵坐标（y 坐标）。
  在默认扫描方式时，该指令用于设置 y 坐标，该指令带有 4 个参数，实际上是 2 个坐标值：SP 和 EP，即页地址的起始值和结束值，SP 必须小于等于 EP，且 0≤SP/EP≤319(LCD分辨率240*320)。一般在设置 y 坐标的时候，我们只需要带 2 个参数即可，也就是设置 SP 即可，因为如果 EP 没有变化，我 们只需要设置一次即可（EP在初始化 ILI9341 的时候设置好了），从而提高速度。当要在LCD屏内开窗时，则需要使用到 SC,EC,SP , EP。

• 0x2C指令

  0X2C(写 GRAM 指令)，在发送该指令之后，我们便可以往 LCD 的 GRAM 里面写入颜色数据，该指令支持连续写。
  从上表可知，在收到指令 0X2C 之后，数据有效位宽变为 16 位，我们可以连续写入 LCD GRAM 值，而 GRAM 的地址将根据 MY/MX/MV 设置的扫描方向进行自增。

• 0x2E指令

  0X2E(读 GRAM 指令)，用于读取 ILI9341 的显存（GRAM），注意该指令在 ILI9341 的数据手册上面的描述是有误的。
  该指令用于读取 GRAM，如表 ，ILI9341 在收到该指令后，第一次输出的是 dummy 数据，也就是无效的数据，第二次开始，读取到的才是有效的 GRAM 数据（从坐标： SC，SP 开始），输出规律为：每个颜色分量占 8 个位，一次输出 2 个颜色分量。
  比如：第一次输出是 R1G1，随后的规律为：B1R2—>G2B2—>R3G3—>B3R4—>G4B4—>R5G5… 以此类推。
  如果 我们只需要读取一个点的颜色值，那么只需要接收到参数 3 即可，如果要连续读取（利用 GRAM地址自增，方法同上），那么就按照上述规律去接收颜色数据。
