透明效果（七）--模板测试的计算流程和使用语法

【本系列文章系学习 唐福幸《Unity ShaderLab 新手宝典》的笔记，包含个人理解，如有错误欢迎批评指出

一句话总结：A物体表示镂空部分（负责设定参照值），B物体的各个像素与参照值进行比较，不满足条件的像素丢弃掉，形成镂空效果

7.5 模板测试

通过模板测试达到逐像素的保留或丢弃像素的目的

7.5.1 模板测试的计算流程

模板值：模板缓存中，每个像素都有一个8位（0-255）的整数值。可以被改写/递增/递减。
模板值作用：在执行Draw Call时，像素的参照值会与缓存中的模板值进行比较，如果结果不符合要求，会被丢弃，以此实现透明效果

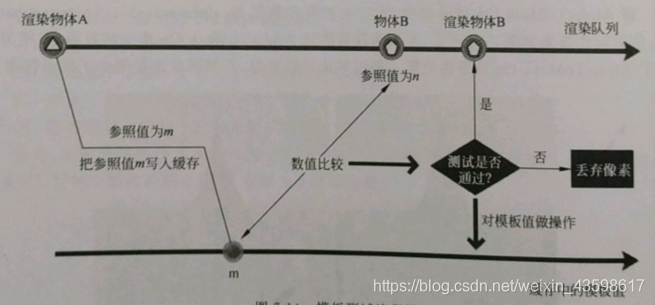

1. 为物体A指定一个参照值m，将m写入缓存，变成模板值；通过模板测试进行渲染
2. 为物体B指定参照值n，把n与缓存中的模板值m进行比较
3. 满足比较方法时，通过模板测试（渲染 ），否则不通过（丢弃）

不管能否通过测试，在测试结束后都可以对缓存中的模板值做操作（保留，替换等）

7.5.2 模板测试的使用语法

模板测试的指令写在Stencil{ }中，Stencil可以在SubShader、Pass中

Stencil
{
	Ref referenceValue // 参照值，用来与缓存中已经存在的模板值进行比较的数值
	ReadMask readMask // 范围（0-255）当读取参照值与模板值可以使用时，用来制定哪些位数值可以读取，默认255：表示所有位都可以读取
	WriteMask wirteMask // 范围（0-255）当往缓存中写入的时候，用来指定哪些数值允许被写入缓存，默认255，表示所有位都允许写入
	Comp comparisonFunction // 将参照值与模板值进行比较的方法，默认always
	Pass stencilOperation // 如果模板测试和深度测试都通过，缓存中的模板值如何处理，默认keep
	Fail stencilOperation // 如果模板测试没有通过，模板值如何处理，默认keep
	zFail stencilOperation //如果模板测试通过，深度测试没通过，缓存中的值如何处理，默认keep
}

7.5.3 比较方法

比较方法	说明
Greater	当前渲染像素的参照值 > 缓存的模板值时，通过测试
GEqual	当前渲染像素的参照值 >= 缓存的模板值时，通过测试
Less	当前渲染像素的参照值 < 缓存的模板值时，通过测试
LEqual	当前渲染像素的参照值 <= 缓存的模板值时，通过测试
Equal	当前渲染像素的参照值 = 缓存的模板值时，通过测试
NotEqual	当前渲染像素的参照值 != 缓存的模板值时，通过测试
Always	当前渲染像素总是通过测试
Never	当前渲染像素总是不通过测试

7.5.4 模板操作

不管能否通过测试，都可以对缓存中的模板值做操作：

操作	说明
Keep	保持模板值
Zero	把0写进模板值
Replace	当前像素的参照值写进缓存
IncrSat	递增模板值（到255停止）
DecrSat	递减模板值（到0停止）
Invert	将模板值按位取反
IncrWrap	循环递增模板值（如果是255，变成0）
DecrWarp	循环递减模板值（如果是0，变成255）
