本文详细介绍了HAProxy的高级配置选项，包括四层与七层的区别、Cookie配置、状态页设置、报文首部修改、日志定制、压缩功能、ACL策略以及HTTPS协议的应用。还展示了如何进行服务器动态上下线、动静分离和HTTP访问控制等实战案例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

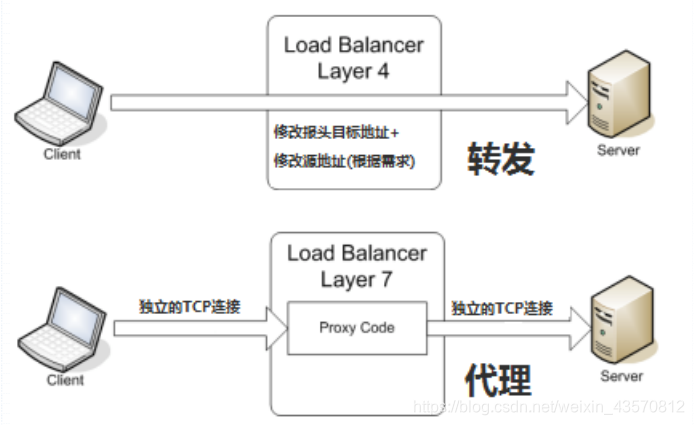

四层与七层的区别：

• 四层：
    • 在四层负载设备中，把client发送的报文目标地址(原来是负载均衡设备的IP地址)，根
据均衡设备设置的选择web服务器的规则选择对应的web服务器IP地址，这样client就
可以直接跟此服务器建立TCP连接并发送数据。

• 七层：
    • 七层负载均衡服务器起了一个代理服务器的作用，服务器建立一次TCP连接要三次握手，而
client要访问webserver要先与七层负载设备进行三次握手后建立TCP连接，把要访问的报文信息
发送给七层负载均衡；然后七层负载均衡再根据设置的均衡规则选择特定的webserver，然后通
过三次握手与此台webserver建立TCP连接，然后webserver把需要的数据发送给七层负载均衡设
备，负载均衡设备再把数据发送给client；所以，七层负载均衡设备起到了代理服务器的作用。

在这里插入图片描述

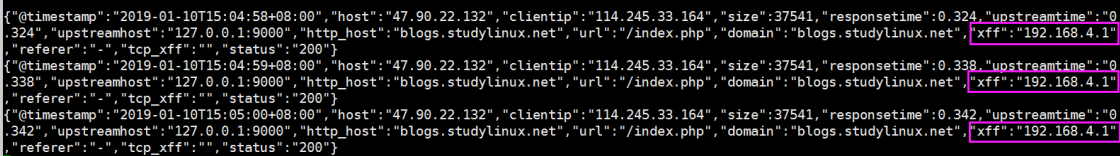

七层IP 透传：

• 七层负载：
    • listen web_prot_http_nodes
    • bind 192.168.7.102:80
    • mode http
    • #option forwardfor
    server 192.168.7.102 blogs.studylinux.net:80 check inter 3000 fall 3 rise 5

在这里插入图片描述

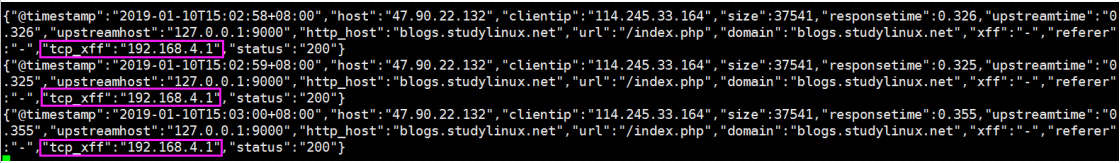

四层IP 透传：

• 四层负载：
    • listen web_prot_http_nodes
    • bind 192.168.7.102:80
    • mode tcp
    • server 192.168.7.102 blogs.studylinux.net:80 send-proxy check inter 3000 fall 3 rise 5
• Nginx配置：
    • listen 80 proxy_protocol;
    • '"tcp_ip":"$proxy_protocol_addr",' #TCP获取客户端真实IP日志格式

在这里插入图片描述

Cookie 配置

• cookie <value>：为当前server指定cookie值，实现基于cookie的会话黏性
cookie <name> [ rewrite | insert | prefix ] [ indirect ] [ nocache ] [ postonly ] [
preserve ] [ httponly ] [ secure ] [ domain <domain> ]* [ maxidle <idle> ] [
maxlife <life> ]
    <name>：cookie名称，用于实现持久连接
    rewrite：重写
    insert：插入
    prefix：前缀
    nocache：当client和hapoxy之间有缓存时，不缓存cookie

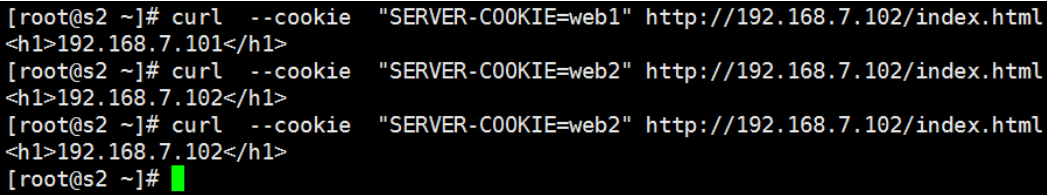

Cookie配置实例

• 基于cookie实现的session 保持
    listen web_prot_http_nodes
    bind 192.168.7.102:80
    mode http
    cookie SERVER-COOKIE insert indirect nocache
    server 192.168.7.101 192.168.7.101:8080 cookie web1 check inter 3000 fall 3 rise 5
    server 192.168.7.102 192.168.7.102:8080 cookie web2 check inter 3000 fall 3 rise 5

在这里插入图片描述

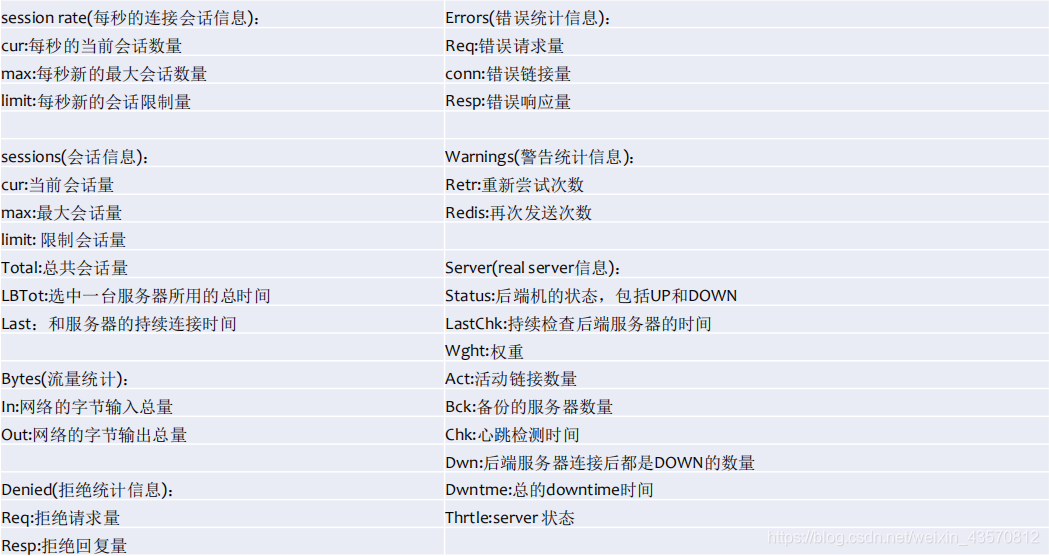

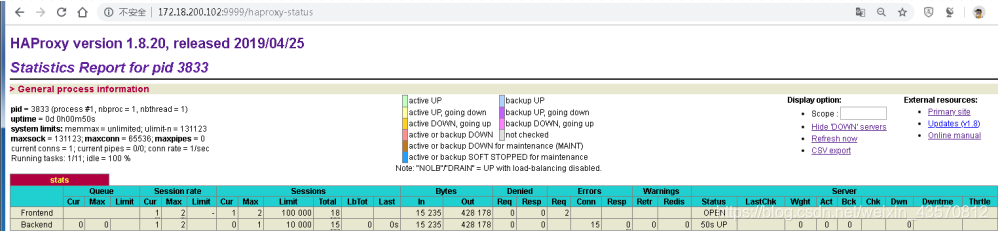

配置HAProxy状态页：

pid = 3698 (process #2, nbproc = 2, nbthread = 2) #pid为当前pid号，process为当前进程号，nbproc和nbthread为一共多
少进程和每个进程多少个线程
uptime = 0d 0h00m08s #启动了多长时间
system limits: memmax = unlimited; ulimit-n = 131124 #系统资源限制：内存/最大打开文件数/
maxsock = 131124; maxconn = 65536; maxpipes = 0 #最大socket连接数/单进程最大连接数/最大管道数maxpipes
current conns = 1; current pipes = 0/0; conn rate = 1/sec #当前连接数/当前管道数/当前连接速率
Running tasks: 1/9; idle = 100 % #运行的任务/当前空闲率
active UP：#在线服务器 backup UP：#标记为backup的服务器
active UP, going down： #监测未通过正在进入down过程 backup UP, going down：#备份服务器正在进入down过程
active DOWN, going up： #down的服务器正在进入up过程 backup DOWN, going up：#备份服务器正在进入up过程
active or backup DOWN： #在线的服务器或者是backup的服务器已经转换成了down状态 not checked：#标记为不监
测的服务器
active or backup DOWN for maintenance (MAINT) #active或者backup服务器认为下线的
active or backup SOFT STOPPED for maintenance #active或者backup被认为软下线(人为将weight改成0)

在这里插入图片描述

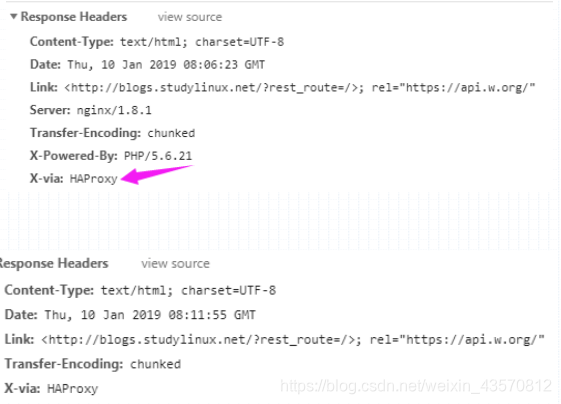

修改报文首部

• 在请求报文尾部添加指定报文：
reqadd <string> [{if | unless} <cond>] #支持条件判断
• 在响应报文尾部添加指定报文：
rspadd <string> [{if | unless} <cond>]
示例：rspadd X-Via:\ HAPorxy
• 从请求报文中删除匹配正则表达式的首部
reqdel <search> [{if | unless} <cond>]
reqidel <search> [{if | unless} <cond>] 不分大小
• 从响应报文中删除匹配正则表达式的首部
rspdel <search> [{if | unless} <cond>]
rspidel <search> [{if | unless} <cond>]
示例： rspidel server.* #从相应报文删除server信息
rspidel X-Powered-By:.* #从响应报文删除X-Powered-By信息

在这里插入图片描述

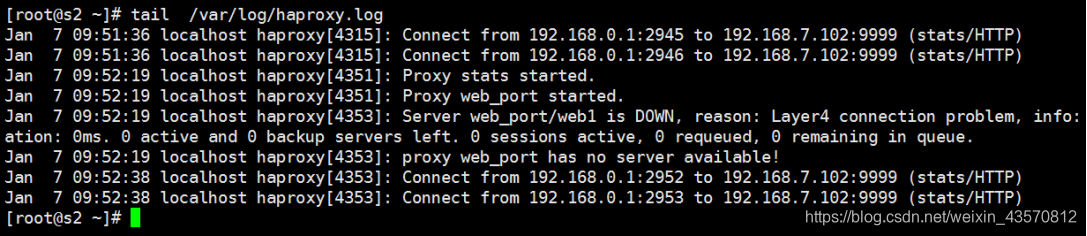

HAProxy 日志配置

• 在default配置项定义：
    • log 127.0.0.1 local{1-7} info #基于syslog记录日志到指定设备，级别有(err、warning、info、debug)
• 配置rsyslog：
    • $ModLoad imudp
    • $UDPServerRun 514
    • local3.* /var/log/haproxy.log
• 配置HAProxy：
    • listen web_port
    • bind 127.0.0.1:80
    • mode http
    • log global
    • option tcplog
    • server web1 127.0.0.1:8080 check inter 3000 fall 2 rise 5
• 重启syslog服务并访问haproxy状态页

自定义记录日志

• 将特定信息记录在日志中(1.8版本不生效)
• capture cookie <name> len <length> #捕获请求和响应报文中的 cookie并记录日志
• capture request header <name> len <length> #捕获请求报文中指定的首部内容和长度并记录日志
• capture response header <name> len <length> #捕获响应报文中指定的内容和长度首部并记录日志
• 示例：
• capture request header Host len 256
• capture request header User-Agent len 512

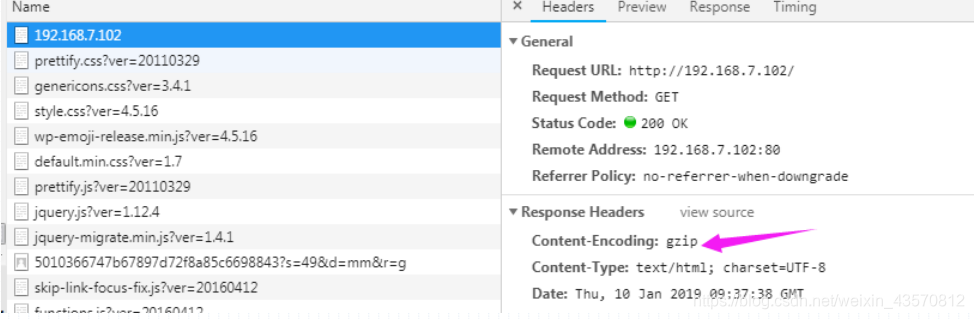

压缩功能

• compression algo #启用http协议中的压缩机制，常用算法有gzip deflate
• compression type #要压缩的类型
• 示例：
    • compression algo gzip deflate
    • compression type text/plain text/html text/css text/xml text/javascript application/javascript

在这里插入图片描述

Web服务器状态监测：

• 三种状态监测方式：
    • 基于四层的传输端口做状态监测
    • server 172.18.200.103 172.18.200.103:80 check port 9000 addr 172.18.200.104 inter 3s fall 3 rise 5 weight 1
    • 基于指定URI 做状态监测
    • 基于指定URI的request请求头部内容做状态监测

• option httpchk
• option httpchk <uri>
• option httpchk <method> <uri>
• option httpchk <method> <uri> <version>

• listen web_prot_http_nodes
• bind 192.168.7.102:80
• mode http
• log global
• option httpchk GET /wp-includes/js/jquery/jquery.js?ver=1.12.4 HTTP/1.0 #基于指定URL
• #option httpchk HEAD /wp-includes/js/jquery/jquery.js?ver=1.12.4 HTTP/1.0\r\nHost:\ 192.168.7.102 #通过request获取的头部信息进行匹配进行健康检测
• server 192.168.7.102 blogs.studylinux.net:80 check inter 3000 fall 3 rise 5
• server 192.168.7.101 192.168.7.101:8080 cookie web1 check inter 3000 fall 3 rise 5

ACL

• acl：对接收到的报文进行匹配和过滤，基于请求报文头部中的源地址、源端口、目标地址、目标端口、请求方法、URL、文件后缀等信息内容进行匹配并执行进一步操作。
    • acl <aclname> <criterion> [flags] [operator] [<value>]
    • acl   名称        条件     条件标记位 具体操作符 操作对象类型
    • acl image_service hdr_dom(host) -i img.magedu.com
• ACL名称，可以使用大字母A-Z、小写字母a-z、冒号：、点.、中横线和下划线，并且严格区分大小写，必须Image_site和image_site完全是两个acl。

• ACL derivatives :
    • hdr（[<name> [，<occ>]]）：完全匹配字符串
    • hdr_beg（[<name> [，<occ>]]）：前缀匹配
    • hdr_dir（[<name> [，<occ>]]）：路径匹配
    • hdr_dom（[<name> [，<occ>]]）：域匹配
    • hdr_end（[<name> [，<occ>]]）：后缀匹配
    • hdr_len（[<name> [，<occ>]]）：长度匹配
    • hdr_reg（[<name> [，<occ>]]）：正则表达式匹配
    • hdr_sub（[<name> [，<occ>]]）：子串匹配

Criterion-acl
• <criterion> ：匹配条件
    • dst 目标IP
    • dst_port 目标PORT
    • src 源IP
    • src_port 源PORT

• hdr <string>用于测试请求头部首部指定内容
    • hdr_dom(host) 请求的host名称，如 www.magedu.com
    • hdr_beg(host) 请求的host开头，如 www. img. video. download. ftp.
    • hdr_end(host) 请求的host结尾，如 .com .net .cn
    • path_beg 请求的URL开头，如/static、/images、/img、/css
    • path_end 请求的URL中资源的结尾，如 .gif .png .css .js .jpg .jpeg

flags
• <flags>-条件标记
    -i 不区分大小写
    -m 使用指定的pattern匹配方法
    -n 不做DNS解析
    -u 禁止acl重名，否则多个同名ACL匹配或关系

operator
• [operator]-操作符：
• 整数比较：eq、ge、gt、le、lt
字符比较：
    - exact match (-m str) :字符串必须完全匹配模式
    - substring match (-m sub) :在提取的字符串中查找模式，如果其中任何一个被发现，ACL将匹配
    - prefix match (-m beg) :在提取的字符串首部中查找模式，如果其中任何一个被发现，ACL将匹配
    - suffix match (-m end) :将模式与提取字符串的尾部进行比较，如果其中任何一个匹配，则ACL进行匹配
    - subdir match (-m dir) :查看提取出来的用斜线分隔（“/”）的字符串，如果其中任何一个匹配，则ACL进行匹配
    - domain match (-m dom) :查找提取的用点（“.”）分隔字符串，如果其中任何一个匹配，则ACL进行匹配

value
• <value>的类型：
    - Boolean #布尔值false，true
    - integer or integer range #整数或整数范围，比如用于匹配端口范围，1024～32768
    - IP address / network #IP地址或IP范围, 192.168.0.1 ,192.168.0.1/24
    - string
        exact –精确比较    www.magedu.com
        substring—子串    www.magedu.com
        suffix-后缀比较    www.magedu.com
        prefix-前缀比较    www.magedu.com
        subdir-路径， /wp-includes/js/jquery/jquery.js
        domain-域名，www.magedu.com
    - regular expression #正则表达式
    - hex block #16进制

Acl定义与调用

• 多个acl作为条件时的逻辑关系：
    - 与：隐式（默认）使用
    - 或：使用“or” 或 “||”表示
    - 否定：使用“!“ 表示
示例：
    if valid_src valid_port         #与关系
    if invalid_src || invalid_port  #或
    ! invalid_src                   #非

Acl 示例-域名匹配：

• listen web_port
• bind 192.168.7.102:8800
• mode http
• log global
• acl test_host hdr_dom(host) www.magedu.com
• use_backend test_host if test_host
• default_backend default_web #以上都没有匹配到的时候使用默认backend

• backend test_host
• mode http
• server web1 www.magedu.com check inter 2000 fall 3 rise 5

• backend default_web
• mode http
• server web1 192.168.7.101:8080 check inter 2000 fall 3 rise 5

Acl-源地址子网匹配

• listen web_port
• bind 192.168.7.102:8800
• mode http
• log global
• acl ip_range_test src 172.18.200.102 192.168.0.0/24
• use_backend web2 if ip_range_test
• default_backend web1

• backend web1
• mode http
• server web1 192.168.7.101:8080 check inter 2000 fall 3 rise 5

• backend web2
• mode http
• server web1 192.168.7.102:8080 check inter 2000 fall 3 rise 5

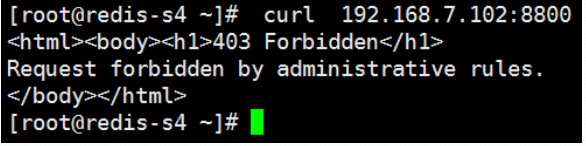

Acl示例-源地址访问控制

• listen web_port
• bind 192.168.7.102:8800
• mode http
• log global
• acl block_test src 192.168.7.103 192.168.7.104
• block if block_test
• default_backend web1

• backend web1
• mode http
• log global
• server web1 192.168.7.101:8080 check inter 2000 fall 3 rise 5

在这里插入图片描述

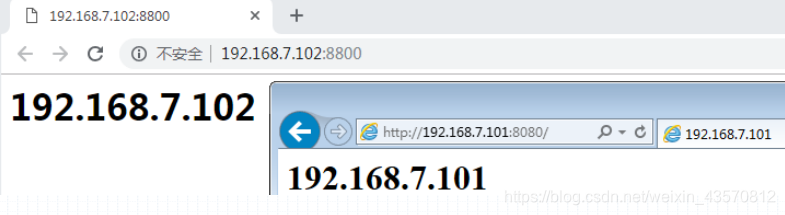

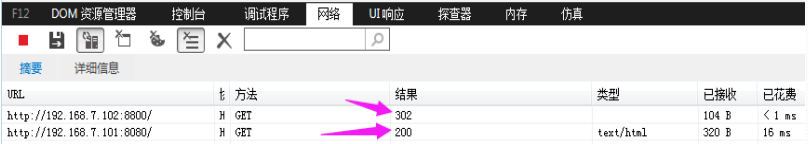

Acl示例-匹配浏览器

• listen web_port
• bind 192.168.7.102:8800
• mode http
• log global
• acl block_test src 192.168.7.103 192.168.7.104
• acl redirect_test hdr(User-Agent) -m sub -i "Chrome"
• block if block_test
• redirect prefix http://192.168.7.101:8080 if redirect_test
• default_backend web2

• backend web1
• mode http
• log global
• server web1 192.168.7.101:8080 check inter 2000 fall 3 rise 5

在这里插入图片描述

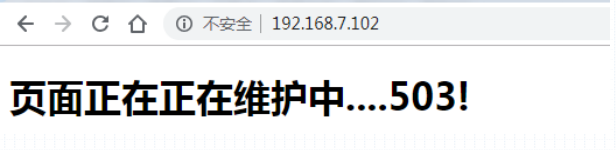

自定义错误页面

• errorfile 500 /usr/local/haproxy/html/500.html #自定义错误页面跳转
• errorfile 502 /usr/local/haproxy/html/502.html
• errorfile 503 /usr/local/haproxy/html/503.html

在这里插入图片描述

自定义错误跳转

• errorloc 503 http://192.168.7.103/error_page/503.html

在这里插入图片描述

基于acl+文件后缀实现动静分离

• listen web_port
• bind 192.168.7.102:80
• mode http
• acl php_server path_end -i .php
• use_backend php_server_host if php_server
• acl image_server path_end -i .jpg .png .jpeg .gif
• use_backend image_server_host if image_server
• default_backend default_host

• backend default_host
• mode http
• server web1 192.168.7.101:8080 check inter 2000 fall 3 rise 5

• backend php_server_host
• mode http
• server web1 192.168.7.101:8080 check inter 2000 fall 3 rise 5

• backend image_server_host
• mode http
• server web1 192.168.7.102:8080 check inter 2000 fall 3 rise 5

acl-匹配访问路径

• listen web_port
• bind 192.168.7.102:80
• mode http
• acl static_path path_beg -i /static /images /javascript
• use_backend static_path_host if static_path
• default_backend default_host

• backend default_host
• mode http
• server web1 192.168.7.101:8080 check inter 2000 fall 3 rise 5

• backend static_path_host
• mode http
• server web1 192.168.7.101:8080 check inter 2000 fall 3 rise 5

http 基于策略的访问控制

• listen web_port
• bind 192.168.7.102:80
• mode http
• acl badguy_deny src 192.168.4.1
• http-request deny if badguy_deny
• http-request allow
• default_backend default_host

• backend default_host
• mode http
• server web1 192.168.7.102:8080 check inter 2000 fall 3 rise 5

• backend static_path_host
• mode http
• server web1 192.168.7.101:8080 check inter 2000 fall 3 rise 5

• backend image_server_host
• mode http
• server web1 192.168.7.102:8080 check inter 2000 fall 3 rise 5

预定义acl

• ACL name     Equivalent to Usage
• FALSE     always_false     never match
• HTTP      req_proto_http     match if protocol is valid HTTP
• HTTP_1.0     req_ver 1.0    match HTTP version 1.0
• HTTP_1.1     req_ver 1.1    match HTTP version 1.1
• HTTP_CONTENT     hdr_val(content-length) gt 0     match an existing content-length
• HTTP_URL_ABS     url_reg ^[^/:]*://               match absolute URL with scheme
• HTTP_URL_SLASH   url_beg /                        match URL beginning with "/"
• HTTP_URL_STAR    url *                            match URL equal to "*"
• LOCALHOST        src 127.0.0.1/8                  match connection from local host
• METH_CONNECT     method CONNECT                   match HTTP CONNECT method
• METH_DELETE      method DELETE                    match HTTP DELETE method
• METH_GET         method GET HEAD                  match HTTP GET or HEAD method
• METH_HEAD        method HEAD                      match HTTP HEAD method
• METH_OPTIONS     method OPTIONS                   match HTTP OPTIONS method
• METH_POST        method POST                      match HTTP POST method
• METH_PUT         method PUT                       match HTTP PUT method
• METH_TRACE       method TRACE                     match HTTP TRACE method
• RDP_COOKIE       req_rdp_cookie_cnt gt 0          match presence of an RDP cookie
• REQ_CONTENT      req_len gt 0                     match data in the request buffer
• TRUE             always_true                      always match
• WAIT_END         wait_end                         wait for end of content analysis

预定义acl使用

• listen web_port
• bind 192.168.7.102:80
• mode http
• acl static_path path_beg -i /static /images /javascript
• use_backend static_path_host if HTTP_1.1 TRUE static_path
• default_backend default_host

• backend default_host
• mode http
• server web1 192.168.7.102:8080 check inter 2000 fall 3 rise 5

• backend static_path_host
• mode http
• server web1 192.168.7.101:8080 check inter 2000 fall 3 rise 5

四层负载

• Memcache
• Redis
• MySQL
• RabbitMQ
• Web Server
• ……
• listen redis-port
• bind 192.168.7.102:6379
• mode tcp
• balance leastconn
• server server1 192.168.7.103:6379 check
• server server2 192.168.7.104:6379 check backup

四层访问控制

• tcp-request connection {accept|reject} [{if | unless} <condition>] 根据第4层条件对传入连接执行操作

• listen redis-port
• bind 192.168.7.102:6379
• mode tcp
• balance leastconn
• acl invalid_src src 192.168.1.0/24 192.168.7.101
• tcp-request connection reject if invalid_src
• server server1 192.168.7.104:6379 check
• server server1 192.168.7.103:6379 check backup

HAProxy-https协议

• 配置HAProxy支持https协议：
• 支持ssl会话；
    bind *:443 ssl crt /PATH/TO/SOME_PEM_FILE
    crt 后证书文件为PEM格式，且同时包含证书和所有私钥
        cat demo.crt demo.key > demo.pem
• 把80端口的请求重向定443
    bind *:80
    redirect scheme https if !{ ssl_fc }
• 向后端传递用户请求的协议和端口（frontend或backend）
    http_request set-header X-Forwarded-Port %[dst_port]
    http_request add-header X-Forwared-Proto https if { ssl_fc }

https-证书制作

• # mkdir /usr/local/haproxy/certs
• # cd /usr/local/haproxy/certs
• # openssl genrsa -out haproxy.key 2048
• # openssl req -new -x509 -key haproxy.key -out haproxy.crt -subj "/CN=www.magedu.net"
• # cat haproxy.key haproxy.crt > haproxy.pem
• # openssl x509 -in haproxy.pem -noout -text #查看证书

https 示例

• #web server http
• frontend web_server-http
• bind 172.18.200.101:80
• redirect scheme https if !{ ssl_fc }
• mode http
• use_backend web_host

• #web server https
• frontend web_server-https
• bind 172.18.200.101:443 ssl crt /usr/local/haproxy/certs/haproxy.pem
• mode http
• use_backend web_host

• backend default_host
• mode http
• server web1 192.168.7.101:8080 check inter 2000 fall 3 rise 5
• server web2 192.168.7.102:8080 check inter 2000 fall 3 rise 5

• backend web_host
• mode http
• http-request set-header X-Forwarded-Port %[dst_port]
• http-request add-header X-Forwarded-Proto https if { ssl_fc }
• server web1 192.168.7.101:8080 check inter 2000 fall 3 rise 5
• server web2 192.168.7.102:8080 check inter 2000 fall 3 rise 5

HAProxy-服务器动态上下线

• # yum install socat
• # echo "show info" | socat stdio /var/lib/haproxy/haproxy.sock
• # echo "get weight web_host/192.168.7.101" | socat stdio /var/lib/haproxy/haproxy.sock
• # echo "disable server web_host/192.168.7.101" | socat stdio /var/lib/haproxy/haproxy.sock
• # echo "enable server web_host/192.168.7.101" | socat stdio /var/lib/haproxy/haproxy.sock

HAProxy-实战案例

• 编写shell脚本，实现能传递多个后端服务器IP为脚本参数，并ssh到haproxy
服务器中动态将后端server逐个开启和关闭。
