HAProxy 高级功能与配置

配置和验证的环境看这篇文章: HAProxy 各种调度算法介绍

一.基于 cookie 的会话保持

使用cookie关键字来配置后端服务器基于 cookie 的会话持久连接。

配置格式

cookie <name> [ rewrite | insert | prefix ] [ indirect ] [ nocache ]
              [ postonly ] [ preserve ] [ httponly ] [ secure ]
              [ domain <domain> ]* [ maxidle <idle> ] [ maxlife <life> ]
              [ dynamic ]

# name :需要被监控或者修改或者插入到客户端的cookie的名称。该cookie被通过响应头
#       设置"Set-Cookie"发送给客户端。并且被客户端在所有请求头中发送到服务器。

# insert :给参数指明如果客户端还没有允许访问本网站的cookie时由HAProxy在请求头插入
#          配置文件指明的cookie

# indirect :不会向客户端发送服务器已经处理过请求的cookie信息，间接

# nocache :当client和hapoxy之间有缓存时，不缓存cookie

配置示例

listen stats
        mode http
        bind 172.20.2.189:9999
        stats enable
        log global
        stats uri    /haproxy_status
        stats auth   haadmin:stevenux

frontend  WEB_PORT_80
    bind 172.20.2.189:8080
    mode http
    use_backend  web_prot_http_nodes

backend web_prot_http_nodes
    mode   http
    balance roundrobin
    option forwardfor
    cookie SRV-COOKIE insert indirect nocache maxidle 30m maxlife 8h
    server node1 172.20.2.37:80 send-proxy cookie srv1-cookie weight 1 check inter 3000 fall 3 rise 5
    server node2 172.20.2.43:80 cookie srv2-cookie weight 1 check inter 3000 fall 3 rise 5
    server node3 172.20.2.44:80 cookie srv3-cookie weight 1 check inter 3000 fall 3 rise 5
    server node4 172.20.2.45:80 cookie srv4-cookie weight 1 check inter 3000 fall 3 rise 5

访问测试–client-node1

[root@client-node1 ~]# curl --cookie "SRV-COOKIE=srv1-cookie" http://172.20.2.189:8080
node1 172.20.2.37
[root@client-node1 ~]# curl --cookie "SRV-COOKIE=srv4-cookie" 172.20.2.189:8080
node4 172.20.2.45
[root@client-node1 ~]# curl --cookie "SRV-COOKIE=srv3-cookie" 172.20.2.189:8080
node3 172.20.2.44
[root@client-node1 ~]# curl --cookie "SRV-COOKIE=srv2-cookie" 172.20.2.189:8080

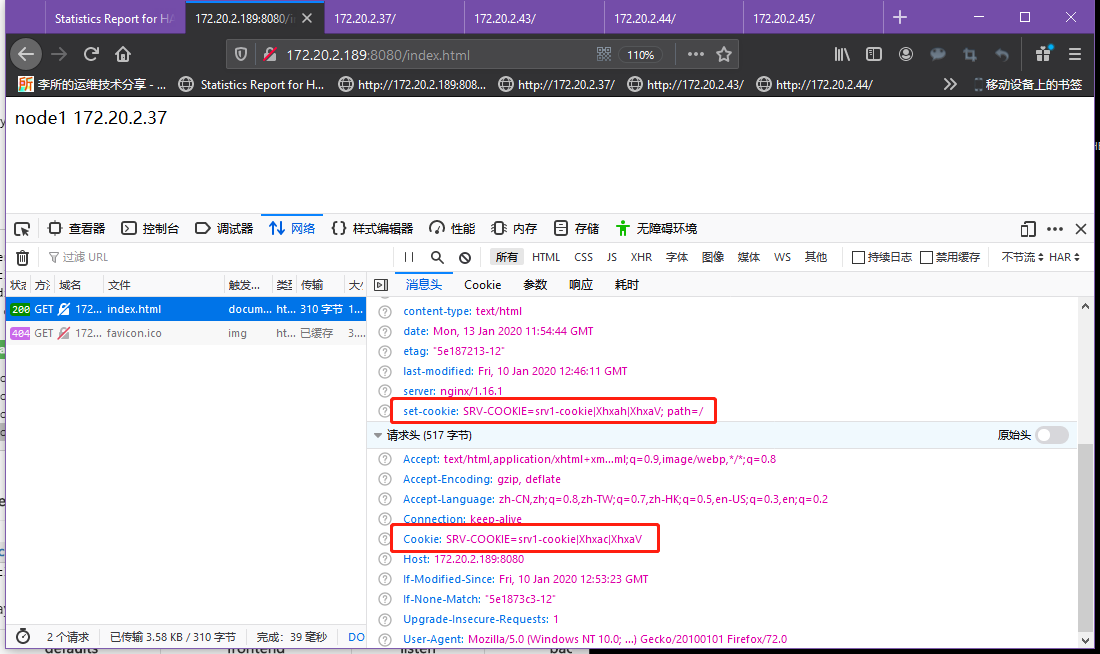

访问测试–物理机 172.20.1.1

二.HAProxy 状态页配置和使用

HAProxy 提供了 WEB 信息界面，用来查看和管理后端服务器的状态信息。在配置
文件中使用stats关键字指明各个控制状态页的参数。

2.1 状态页配置选项

stats 关键字配置参数有下面的功能

stats enable          # 基于默认的参数启用stats page
# 默认参数使用如下：
  - stats uri   : /haproxy?stats
  - stats realm : "HAProxy Statistics"
  - stats auth  : no authentication
  - stats scope : no restriction

stats hide-version    # 隐藏HAProxy版本
stats refresh <delay> # 设定WEB页面自动刷新时间间隔
stats uri <prefix>    # 自定义stats page uri，默认值：/haproxy?stats
stats realm <realm>   # 账户认证时的提示信息，示例：stats realm : HAProxy\ Statistics
stats auth <user>:<passwd>         # 认证时的账号和密码，可使用多次，默认：no authentication
stats admin {
    if | unless } <cond> # 启用stats page中的管理功能

2.2 启用状态页配置

配置示例

listen stats
        mode http
        log global
        bind 172.20.2.189:9999
        stats enable
        stats refresh 5s
        stats realm Status\ Page\ Input\ Passwd:
        stats uri    /haproxy_status
        stats auth   haadmin1:stevenux
        stats auth   haadmin2:s3cr3tpass

访问测试

如上图验证的界面，提示信息为stats realm定义

2.3 状态页参数说明

非表格中的状态信息说明

pid = 46948 (process #1, nbproc = 1, nbthread = 2)
# pid 为当前进程pid号
# process 为当前进程编号
# nbproc 进程数
# nbthread 为线程数

uptime = 0d 0h02m26s
# HAProxy 启动以来经过的时间

system limits: memmax = unlimited; ulimit-n = 1023
maxsock = 1023; maxconn = 489; maxpipes = 0
# memmax 内存使用限制为无限制
# ulimit-n 最大打开文件数为1023
# maxsock 最大的socket连接数
# maxconn 单个进程最大的并发连接数
# maxpipes 最大的管道打开数

current conns = 1; current pipes = 0/0; conn rate = 1/sec; bit rate = 0.000 kbps
# current conns 当前进程的连接数
# current pipes 当前进程打开的管道数
# conn rate 连接速率
# bit rate 比特速率
Running tasks: 1/20; idle = 100 %

# 后端服务器显示颜色对应的状态
active UP：# 在线服务器
backup UP：# 标记为backup的服务器
active UP, going down：# 监测未通过正在进入down过程
backup UP, going down：# 备份服务器正在进入down过程
active DOWN, going up：# down的服务器正在进入up过程
backup DOWN, going up：# 备份服务器正在进入up过程
active or backup DOWN：# 在线的服务器或者是backup的服务器已经转换成了down状态
not checked：# 标记为不监测的服务器
active or backup DOWN for maintenance (MAINT) # active或者backup服务器人为下线的
active or backup SOFT STOPPED for maintenance # active或者backup被人为软下线(人为将weight改成0)

表格中的信息主要说明各后端服务器的详细状态

ession rate(每秒的连接会话信息)	Errors(错误统计信息)
cur:每秒的当前会话数量	Req:错误请求量
max:每秒新的最大会话数量	conn:错误链接量
limit:每秒新的会话限制量	Resp:错误响应量

---

sessions(会话信息)	Warnings(警告统计信息)
cur:当前会话量	Retr:重新尝试次数
max:最大会话量	Redis:再次发送次数
limit: 限制会话量	-
Total:总共会话量	-

---

Server(real server 信息)
LBTot:选中一台服务器所用的总时间
Status:后端机的状态，包括 UP 和 DOWN
Last：和服务器的持续连接时间
LastChk:持续检查后端服务器的时间
Wght:权重

---

Bytes(流量统计)
Act:活动链接数量
In:网络的字节输入总量
Bck:备份的服务器数量
Out:网络的字节输出总量
Chk:心跳检测时间
Dwn:后端服务器连接后都是 DOWN 的数量

---

Denied(拒绝统计信息)
Dwntme:总的 downtime 时间
Req:拒绝请求量
Thrtle:server 状态
Resp:拒绝回复量

2.4 修改报文配置

在 http 模式下，基于实际需求修改客户端的请求报文与响应报文，通过 reqadd
和 reqdel 在请求报文添加删除字段，通过 rspadd 与 rspidel 在响应报文中添
加与删除字段。

在请求报文尾部添加指定首部

reqadd
