Axure教程—表格（中继器）

本文将教大家如何用AXURE中的中继器制作表格
一、效果介绍

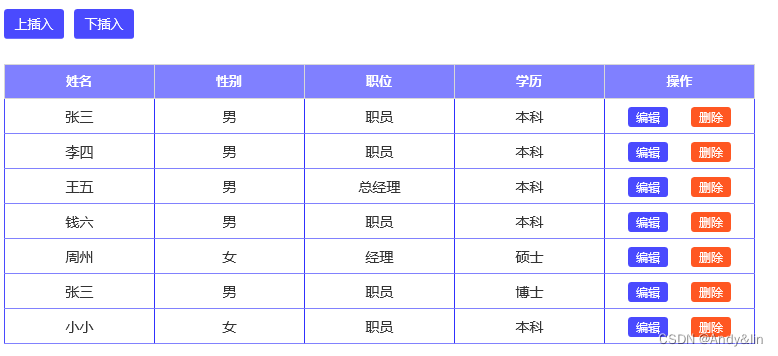

如图：

预览地址：https://oc3e6a.axshare.com

下载地址：https://download.youkuaiyun.com/download/weixin_43516258/87854863?spm=1001.2014.3001.5501

二、功能介绍

• 可以在表格中插入数据
• 编辑表格中的某条数据
• 删除表格中的某条数据

三、制作方法
（1）表格制作
拖入一个表格组件，设置表格为1×6，每列大小为150×35，为每列，如图：

（2）中继器

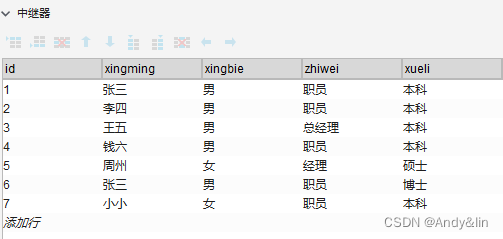

在表格下方拖入一个中继器，其赋值为：

（3）中继器内部组合
拖入6个矩形，分别命名为：姓名、性别、职位、学历，操作，边框颜色可以改变，此案例颜色为#0000FF,如图：

在4个矩形上方拖入一个文本框，和矩形相对应，其命名一致，设置为隐藏状态，并组合一起命名为文本框组合，如图：

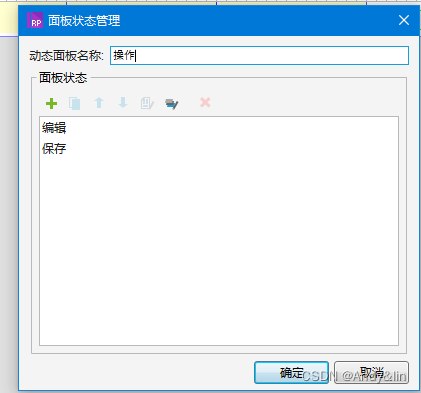

在“操作”矩形上方拖入一个动态面板，命名为操作，动态面板为两个状态，，如图

• 编辑状态
  此状态下两个按钮，“编辑”和“删除”按钮，按钮颜色可以自由设置，如图：


• 保存状态
  此状态下两个按钮，“保存”和“取消”按钮，按钮颜色可以自由设置，如图：

  所有的组件组合一起，命名为整体组合

（4）中继器外
设置两个按钮"上插入"和“下插入”，此两个按钮主要是在表格中插入数据，如图：

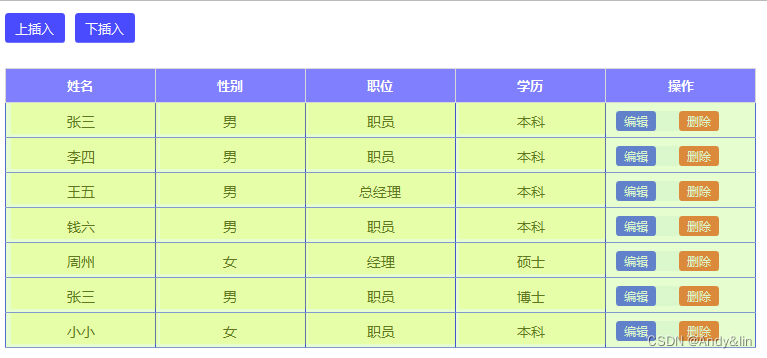

整体设计如图：

四、交互设置
(1)中继器
中继器每项加载时，如图

（2）“上插入“和”下插入“按钮

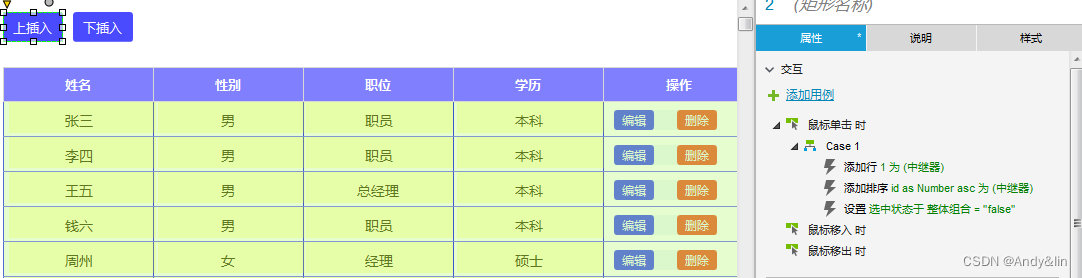

“上插入”按钮鼠标点击时设置，如图：

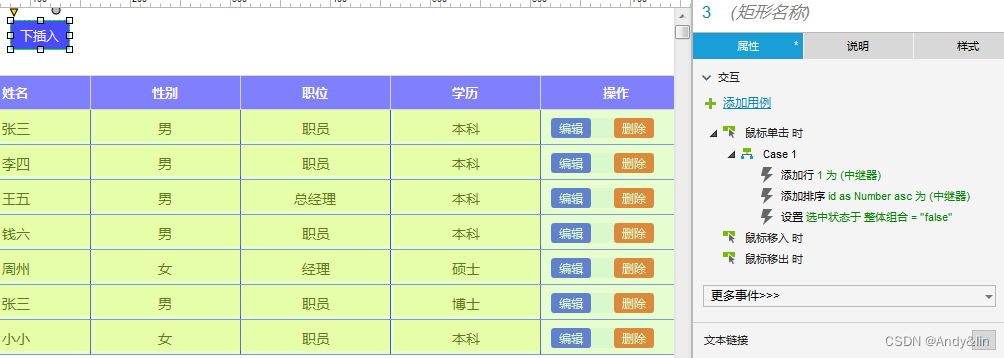

“下插入”按钮鼠标点击时设置，如图：

（3）按钮

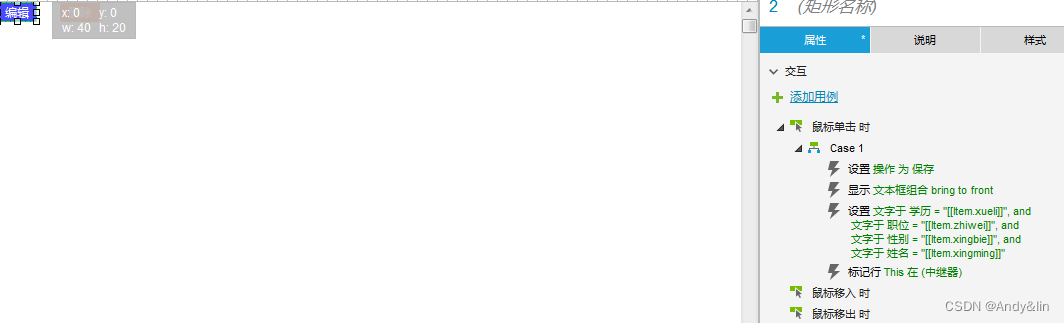

”编辑“按钮鼠标点击时设置，如图：

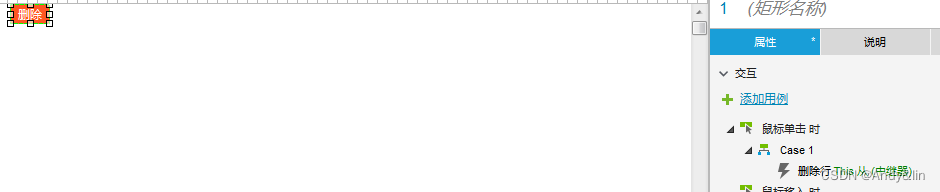

”删除“按钮鼠标点击时设置，如图：

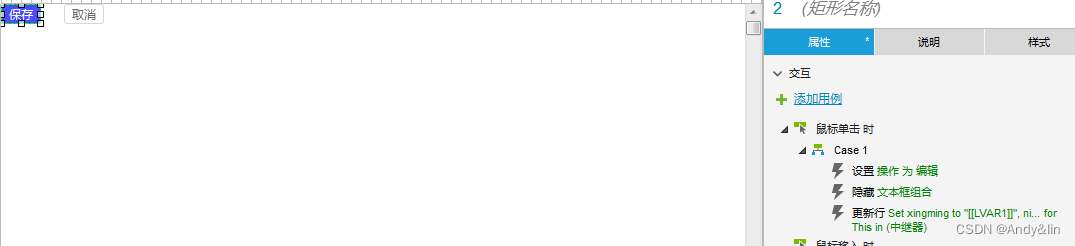

”保存“按钮鼠标点击时设置，如图：

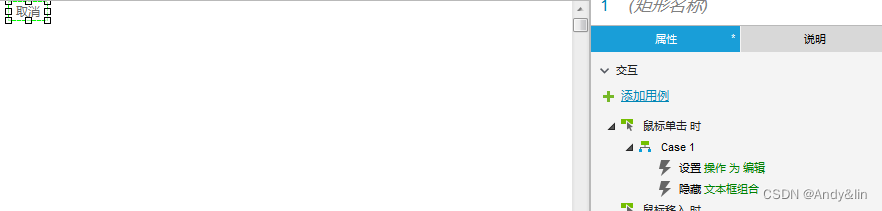

”取消“按钮鼠标点击时设置，如图：

表格制作完成了。
