Axure教程—多色折线图（中继器）

本文将教大家如何用AXURE中的中继器制作多色折线图

一、效果介绍

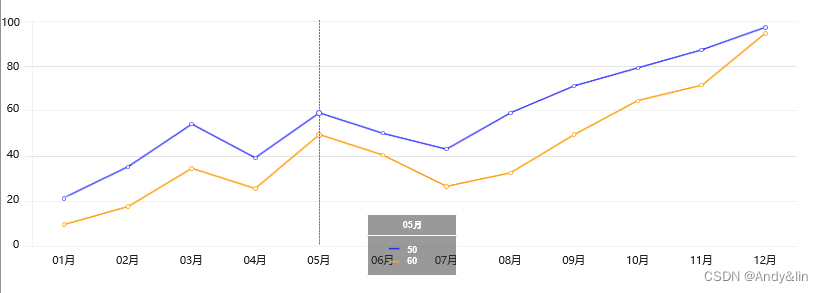

如图：

预览地址：https://xpdm3g.axshare.com
下载地址：https://download.youkuaiyun.com/download/weixin_43516258/87814320

二、功能介绍

• 简单填写中继器内容即可动态显示值
• 样式颜色等可以自由变换。
• 鼠标移入时能显示具体数据。

三、制作方法
（1）中继器

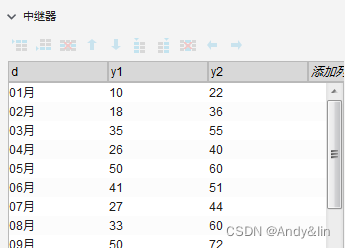

中继器里有两列，d、y1和y2，d为横坐标，y1和y2为具体数值，如下图所示：

（2）中继器内材料：
拖入一个矩形，大小为：85300，用于连个数据的间距，在矩形中间放置一个垂直线，其大小为1300，颜色可以自由设置，本案例颜色设置为#777777，设置为隐藏状态，间距矩形和垂直线组合
拖入另两个矩形，大小为66；设置形状为圆，边框颜色#FEA213和#0000FF; 按颜色顺序叠放一起
拖入一个矩形，设置大小为8540，用于显示横坐标，
如下图所示放置即可：

3）折线图表

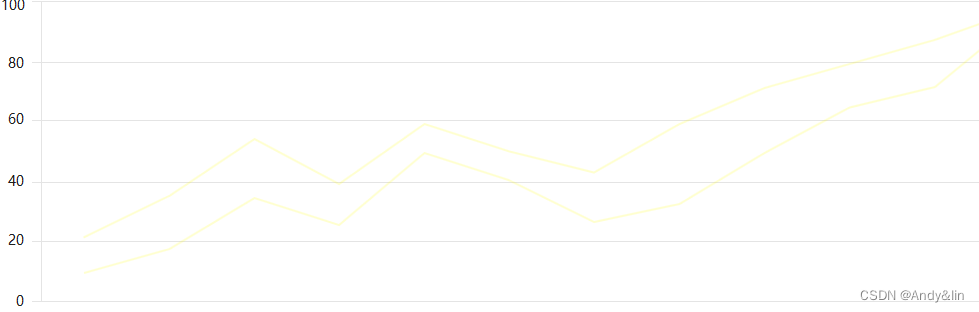

制作折线图表，两个折线的颜色分别为如图：#0000FF 和#FEA213，并组合一起，设置为隐藏状态，如图：

4）中继器外文本
在中继器外建一个矩形命名为文本并设置隐藏状态，只用于显示其具体数值，如图：

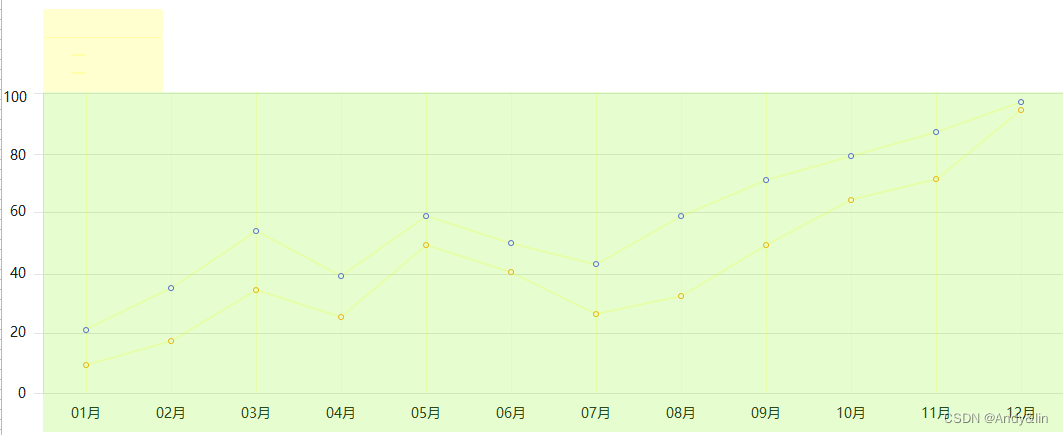

最终设计，如图：

四、交互设置
（1）中继器

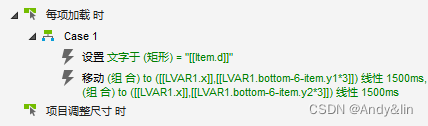

中继器每项加载时

2）中继器内组合

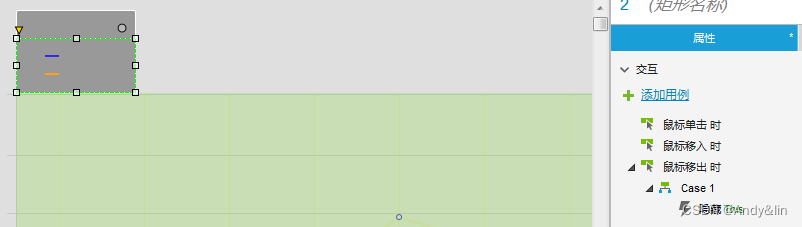

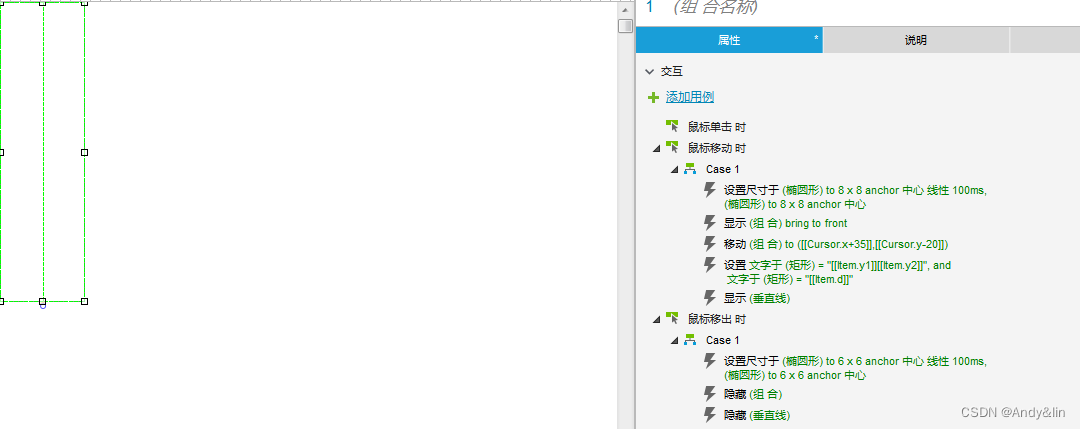

组合鼠标移动和鼠标移出时

（3）中继器外文本
鼠标移出时

（4）折线组合

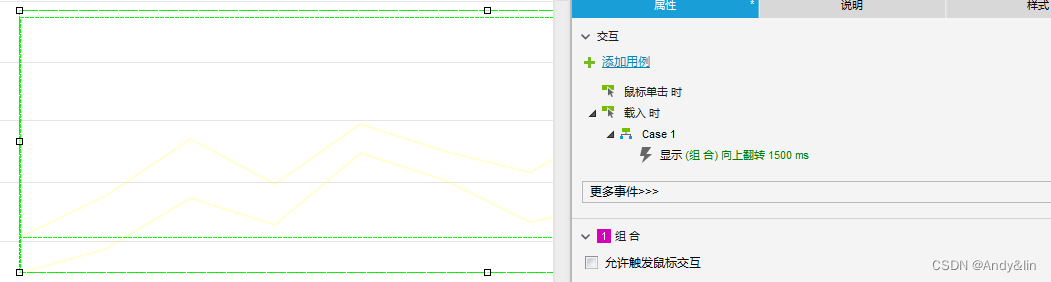

折线组合载入时

这样我们就完成原型制作了.
