一、约束规则的来历

1.高速PCB有哪些规则？

  • 板材
  • 叠层
  • 线宽
  • 间距
  • 线长
  • 等长（等时）
  • 回流（不能跨分割）

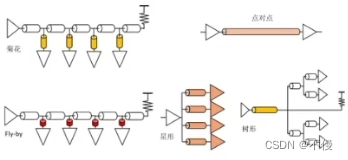

  • 拓扑
    在这里插入图片描述
  • 过孔
  • 载流
  • PDN（电源分配网络）

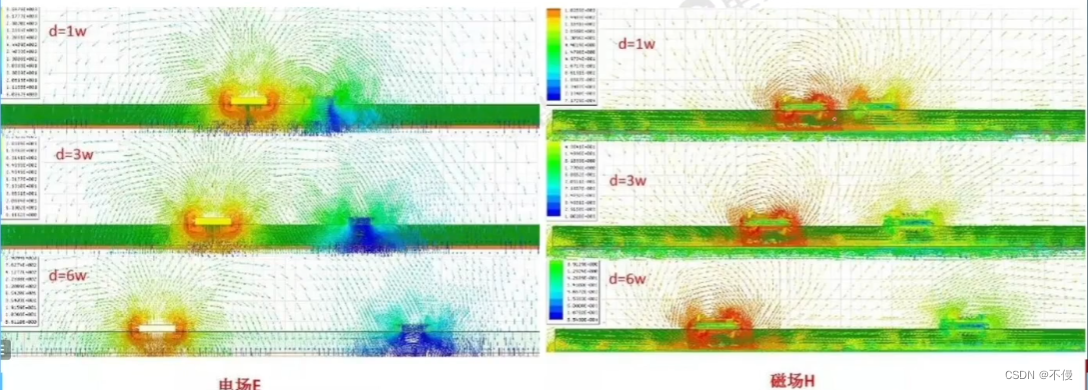

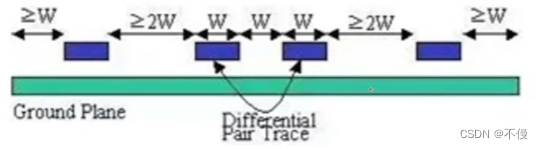

2. 3W规则

  • 在PCB上，当走线的中心间距不小于3倍线宽时，则可保持大部分电磁场不互相干扰，这就是3W规则。对于边缘间距就是2W。
  • 3W规则虽然简单易记，但要强调一点，这个规则成立是有前提条件的。距参考层近才有用，即满足50欧姆阻抗的情况下。
  • 3W规则很实用，但也不是所有线都要强制符合3W规则。（时钟、复位、高速信号要满足。）
  • 满足3W规则能使信号间的串扰减少70%，而满足10W则能使信号间的串扰减少近98%。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

3. 串扰的产生

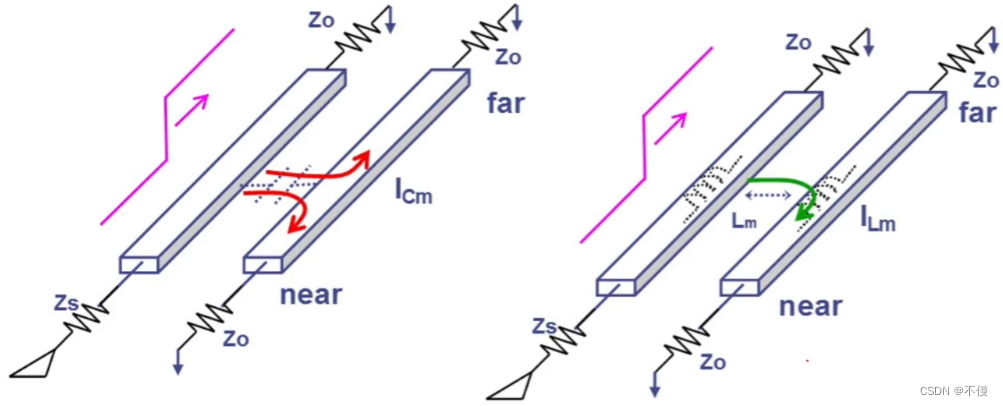

在这里插入图片描述

  • 互容是通过电场耦合，互感是通过磁场耦合。
    在这里插入图片描述
  • 流向近端的是后向串扰，流向远端的是前向串扰。

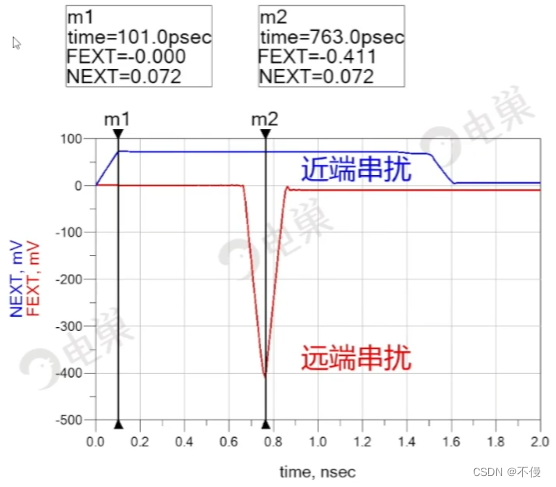

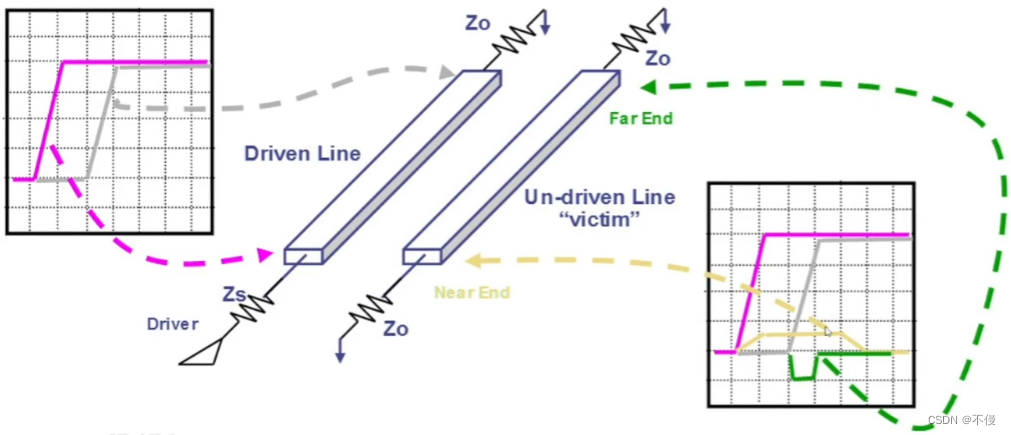

近端串扰与远端串扰：
在这里插入图片描述

  • 如果在攻击线末端和受害线的两端都匹配端接，近端形成的是两种串扰的同向叠加，幅度是正值，以微带线为例，通常来说互感引起的耦合电流要更大，所以在远端叠加形成的串扰为负。

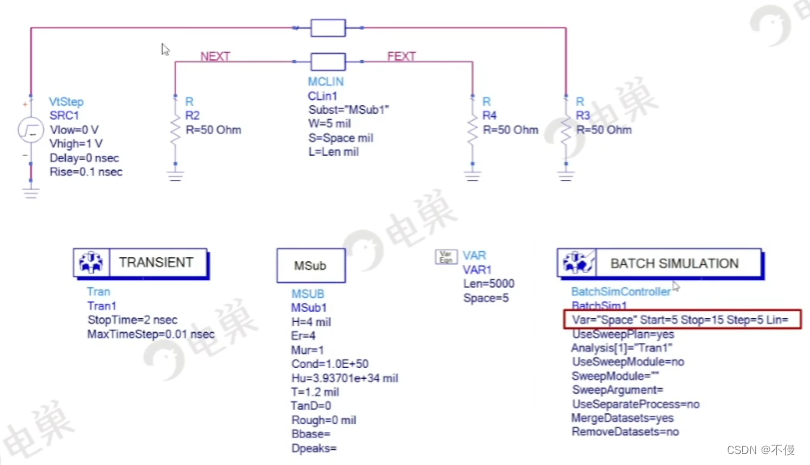

4. 串扰理论评估

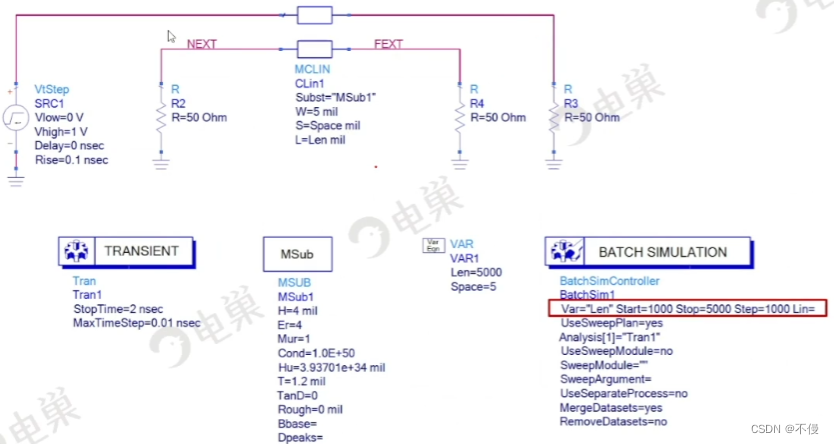

在这里插入图片描述
在这里插入图片描述

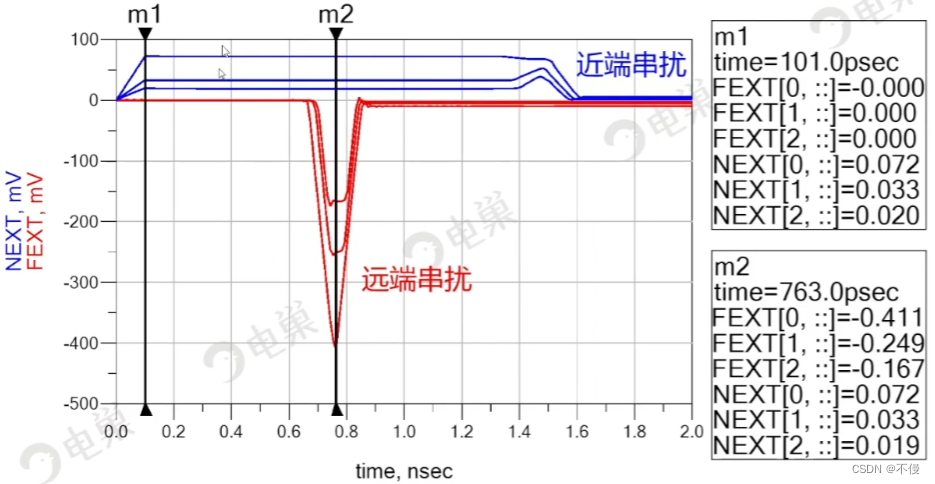

改变间距扫描：
在这里插入图片描述
在这里插入图片描述

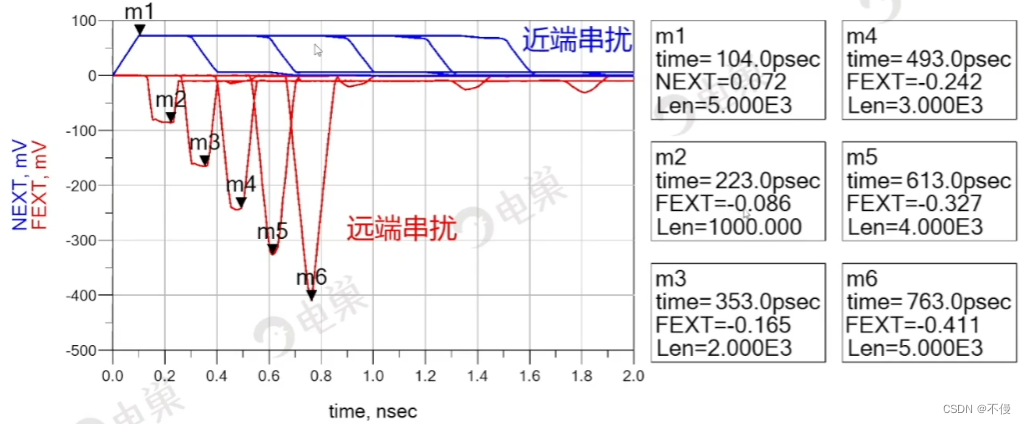

改变线长扫描：
在这里插入图片描述
在这里插入图片描述

5. 降低串扰的措施

  • 增加信号路径之间的间距;
  • 使耦合长度尽量短;
  • 在带状线层布线;（平衡带状线，在两参考层正中间时最好，互感相互抵消，远端串扰很小）
  • 用平面作为返回路径;
  • 减小信号路径的特性阻抗;（阻抗越高，互感越大，互容越小）
  • 使用介电常数较低的叠层;
  • 在封装和接插件中不要共用返回引脚;
  • 使用两端和整条线上有短路过孔的防护布线;（包地，且包地线上要小于1/4波长打地孔）
  • 降低信号上升/下降沿时间。

6. 串扰要点

  • 串扰只能降低，不可消除
  • 多大的串扰可以接受？
    ①每条受影响走线上的总串扰来自附近多个串扰源的串扰，所有这些串扰累加起来达到了最大值。然后进行仿真。
    ②串扰只是信号噪声的一部分，实际仿真、测试中很难单独观测到。（包含串扰、反射、地弹等。）

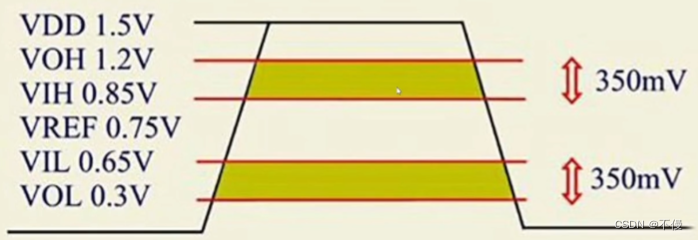

    ③不同电平噪声容限是不一样的。
    在这里插入图片描述

7.高速PCB设计规则的目的

  • 满足反射、串扰、时序等信号完整性要求
  • 满足压降、载流等电源完整性要求
  • 满足DFF、DFA、DFT等生产加工要求
  • … …

7.1降低反射

  • 将阻抗计算得出的线宽设置到软件中，并限制阻抗失配的走线长度。
  • 对于差分线还包括对内间距，失配长度等。
    在这里插入图片描述

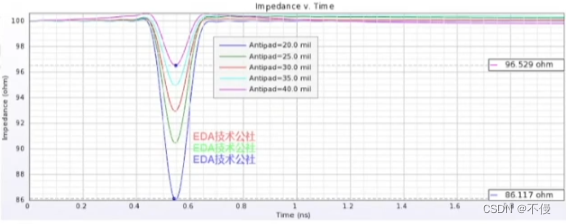

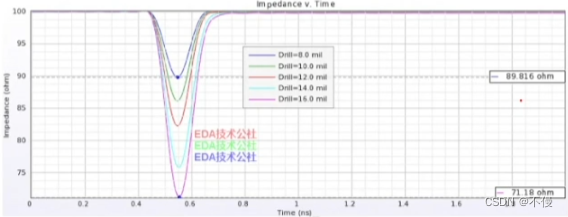

  • 所用过孔不仅要符合加工要求，超高速信号所用过孔规格还要通过仿真确定。
    在这里插入图片描述在这里插入图片描述

7.2降低串扰

  • 通过软件控制走线、过孔、铜箔等对象之间的间距，避免人工通过肉眼测量。
    在这里插入图片描述

7.3控制返回路径

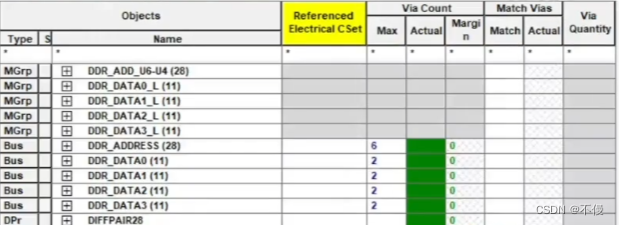

  • 针对有过孔数量要求的高速信号可设置相应规则进行约束，以防信号换层过多，导致信号回路问题。
    在这里插入图片描述

7.4满足时序

  • 有时序等长要求的信号总线设置等长约束。

  • 共同同步时钟：最大最小长度要求；源同步时钟：相对延时等长。
    在这里插入图片描述

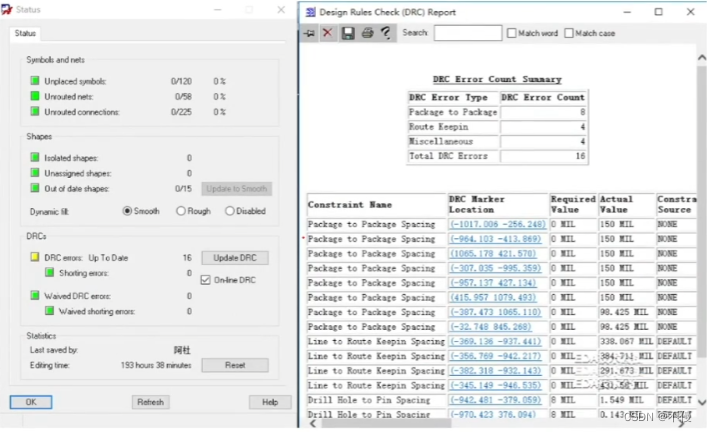

  • 接住软件快速对设计状态进行查看，包括连通性、多余线段、过孔、DRC。
    在这里插入图片描述

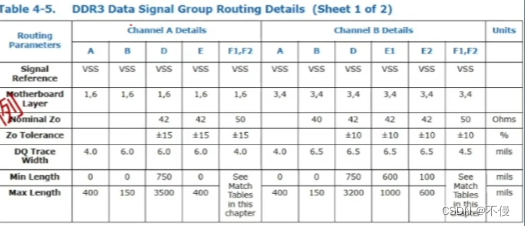

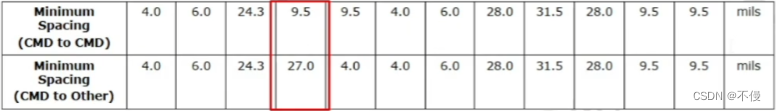

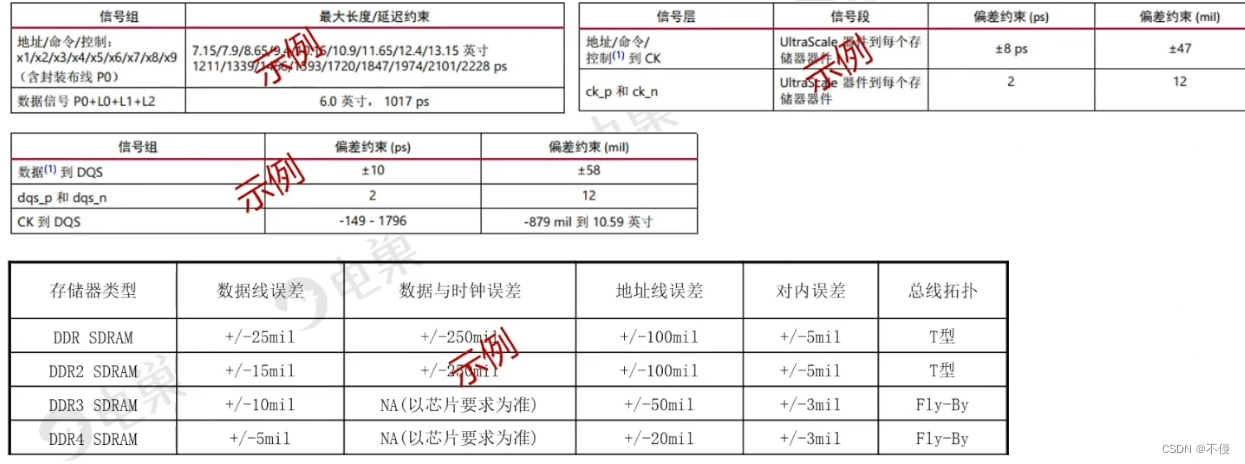

  • 高速芯片专用规则举例:
    在这里插入图片描述

二、约束规则的设置

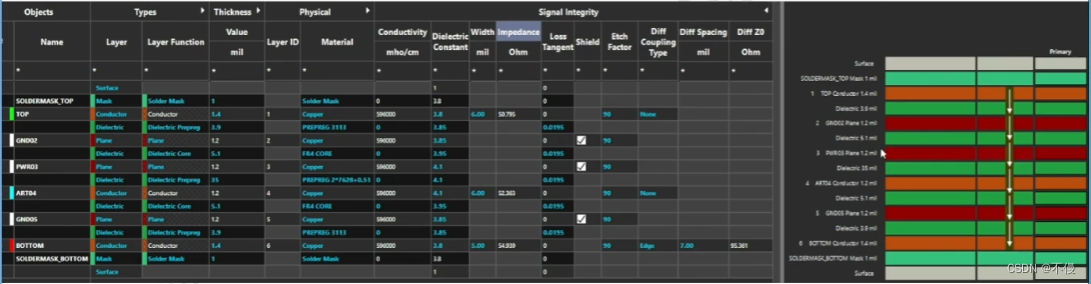

1.叠层规则设置

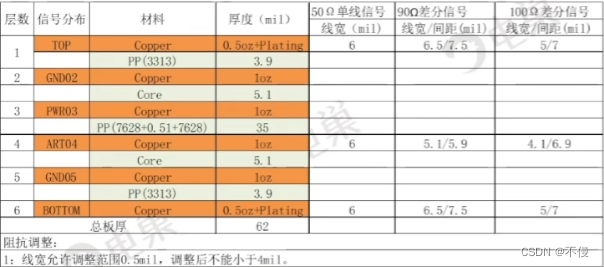

  • 根据《PCB加工工艺要求说明书》上的层叠信息，在PCB上进行对应的叠层设置。
    在这里插入图片描述

2.线宽规则设置

  • 所有阻抗线线宽满足《PCB加工工艺要求说明书》中的阻抗信息。
    在这里插入图片描述
  • 电源/地线:线宽>=15Mil，Neck线宽不大于Pin宽。
  • 整板过孔种类≤2，且过孔孔环>4Mil，Via参数与《PCB Layout工艺参数》一致，板厚孔径比满足板厂工艺能力。
    在这里插入图片描述

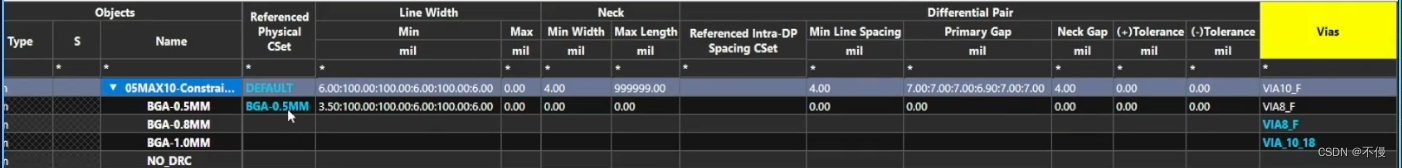

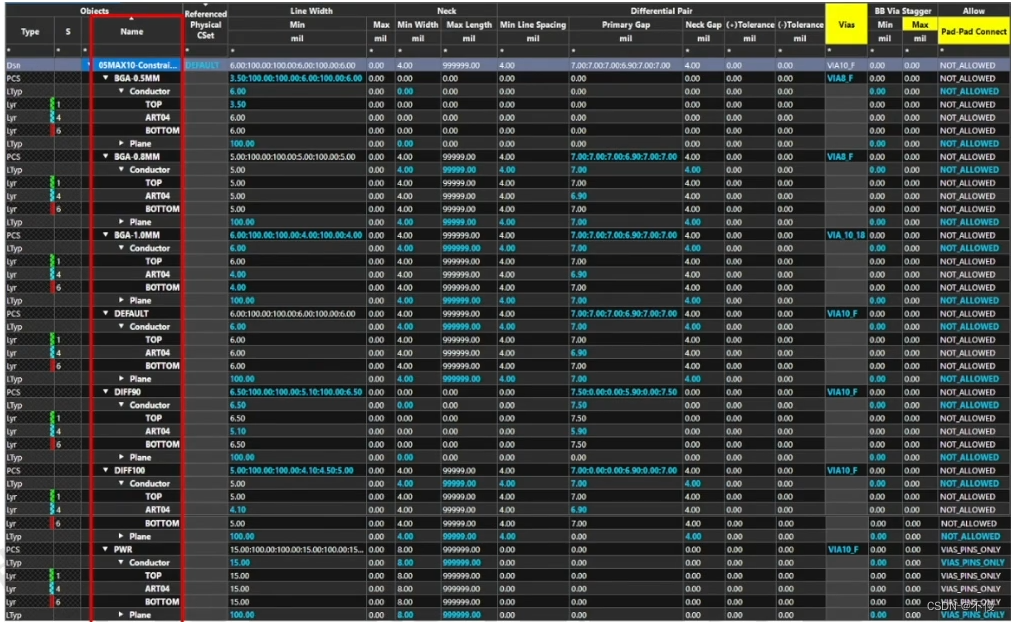

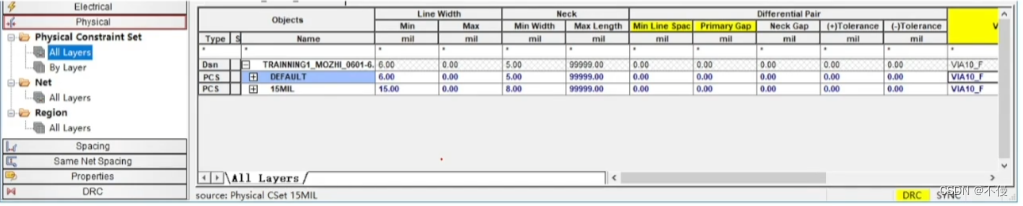

    线宽规则模板设置示例
    在这里插入图片描述
  • 平面层线宽设置过大，可防止线走至平面层。
  • BGA下线宽设置：单根线，Air Gap:9.85mil,线宽9.35/3=3.11mil约等于3.5mil。

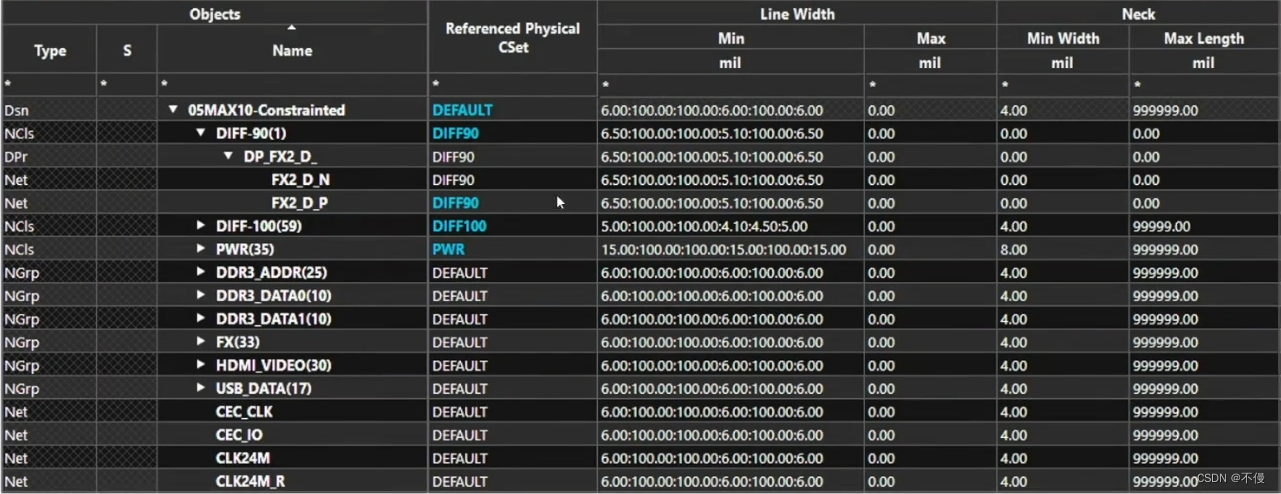

线宽规则模板分配示例
在这里插入图片描述

3.间距规则设置

  • 根据《PCB Layout工艺参数》中的间距要求设置间距规则，时钟、复位等重要信号线间距至少3W以上，差分线与其他信号线的距离≥20Mil。
  • 此外，还应保证内外层导体到安装孔、定位孔、邮票孔、V-CUT、导轨、板边缘距离与《PCBLayout工艺参数》一致，以免开短路。

间距计算

  • 以1.0mm Pitch BGA为例：
  • Line to SMD Pin（表层）: (SMD Pin Air Gap-Width)/2=(20.47-6)/2~7.0mil
  • Line to Through Via（内层）: (Pin Pitch-Via Pad Size-2Width)/3=(39.37-18-24)/3~4.0mil

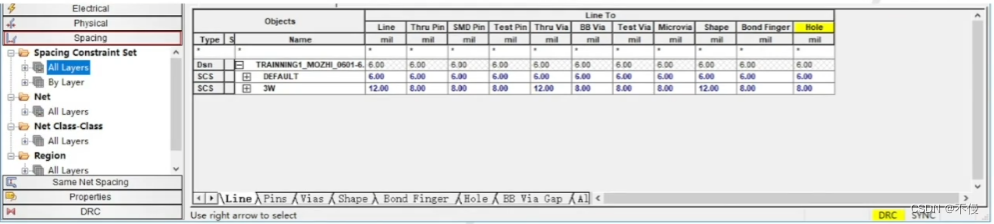

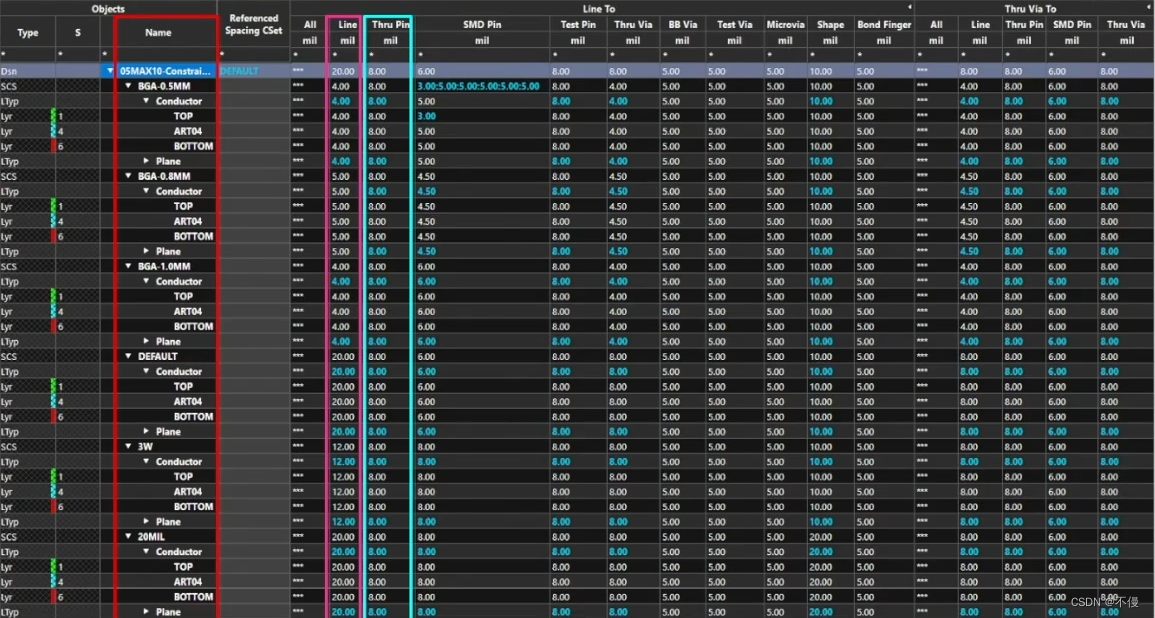

    间距规则模板设置
    在这里插入图片描述

4.约束区域规则设置

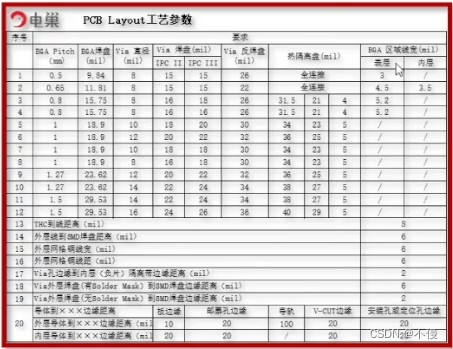

  • 过孔设置见《PCB Layout工艺参数》中的通孔设计方案。
    在这里插入图片描述

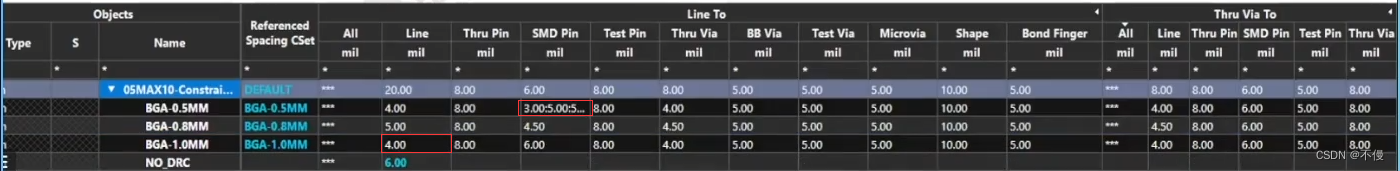

  • 1.0mm、0.8mm Pitch BGA中的信号线、孔和铜皮两两相互间的最小间距为4Mil。
  • 0.65mm、0.5&0.4mm Pitch BGA中的信号线、孔和铜皮两两相互间的最小间距为3Mil。
    在这里插入图片描述

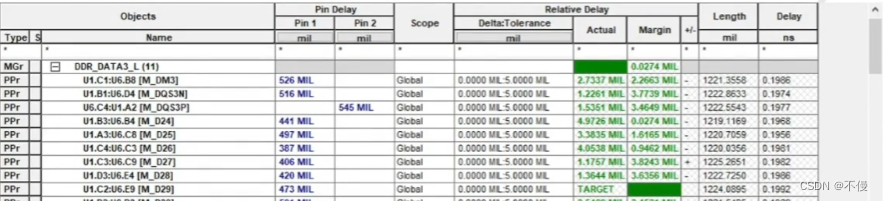

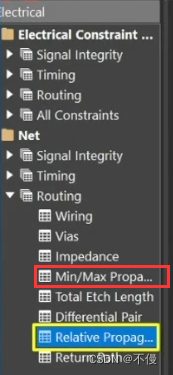

5.时序规则设置

  • 根据《PCB Layout资料及要求》中的电气要求，参考对应电路、总线接口等设计指南或仿真结果，在PCB中设置时序规则。
    在这里插入图片描述

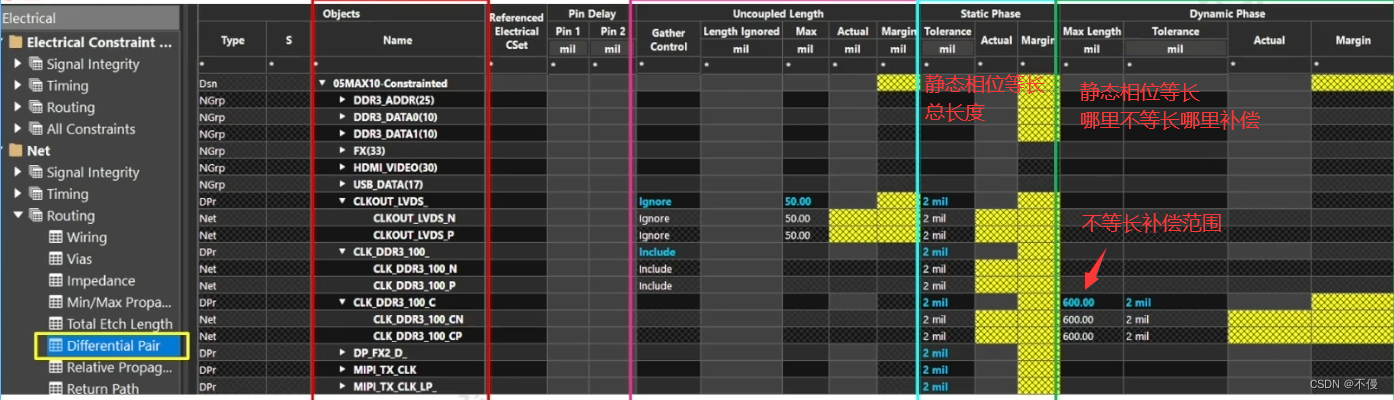

    差分线时序规则设置示例
    在这里插入图片描述

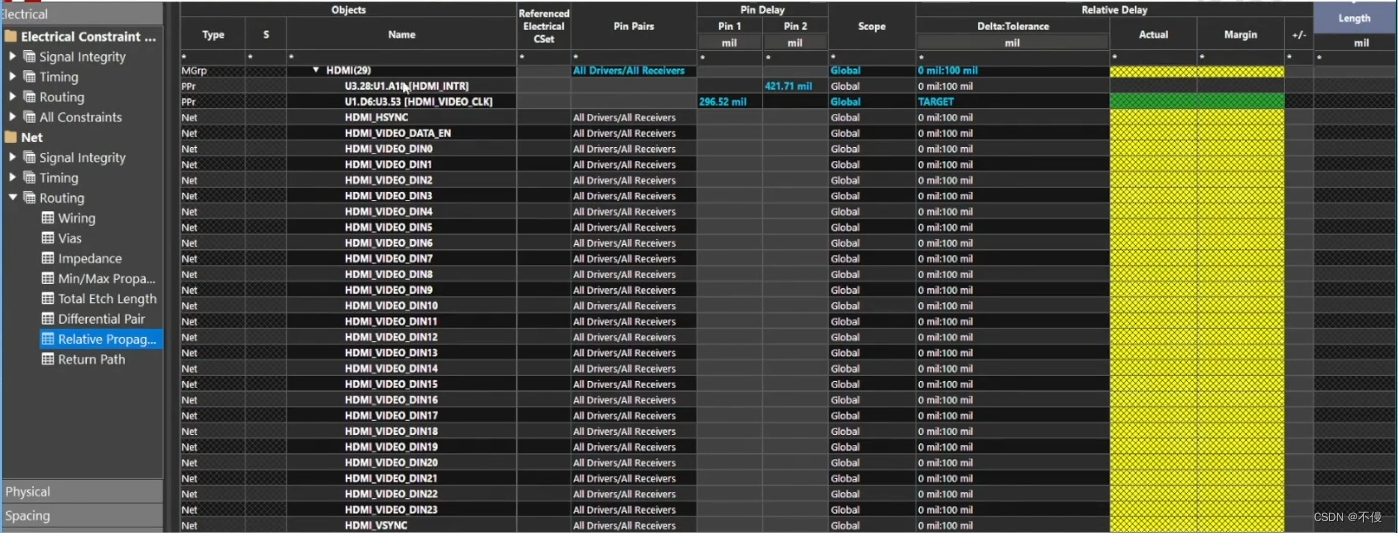

    并行总线规则设置示例
  • 源同步，相对延时等长。
  • 一般来说并行总线基准线设置成对应参考时钟。
    在这里插入图片描述
  • 误差规范来源方法：芯片原厂、公司经验规范、仿真得到。
  • 共同同步总线，最大最小延时等长。
    在这里插入图片描述

6.生产相关规则设置

在这里插入图片描述

三、规则设置技巧

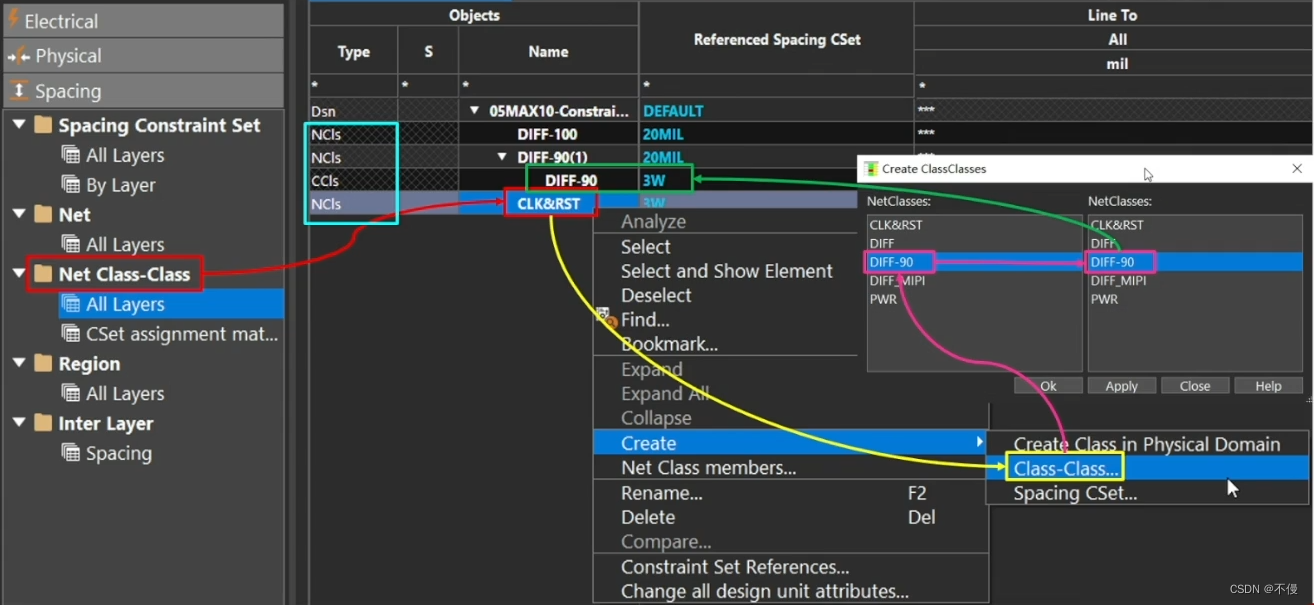

1.组间与组内差异化规则约束应用

在这里插入图片描述
在这里插入图片描述

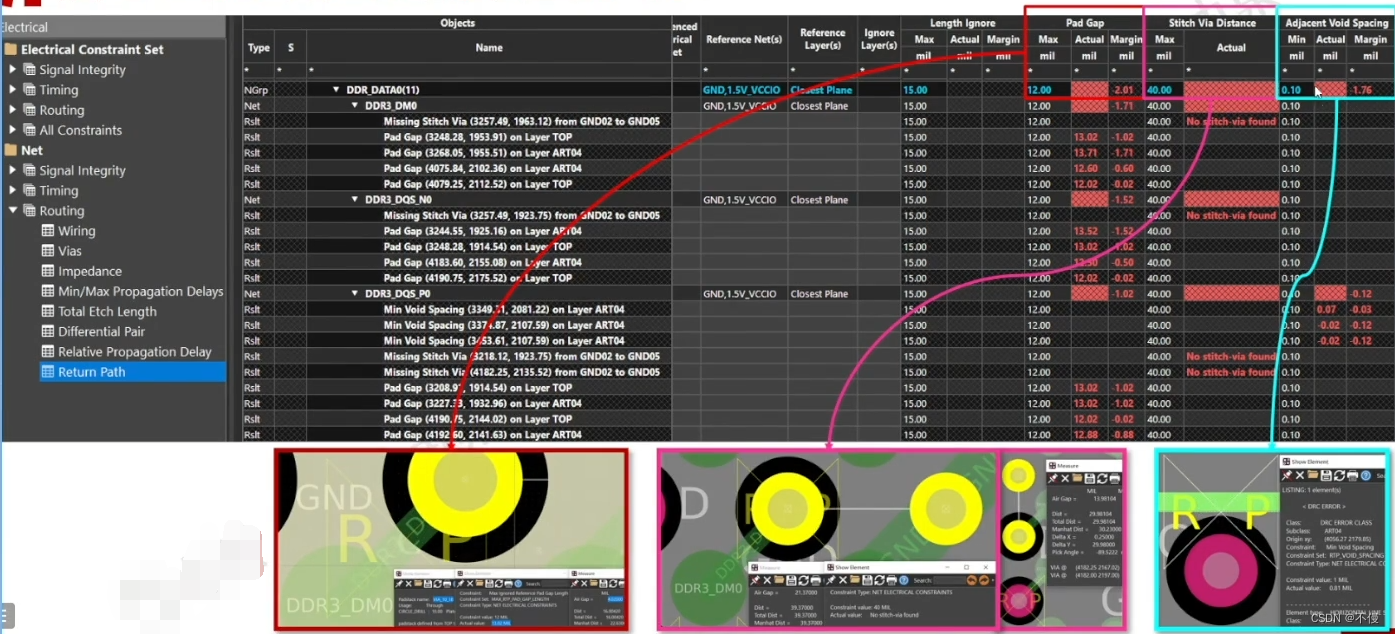

2.信号回流路径规则设置示例

在这里插入图片描述

3.快速设置复杂拓扑总线相对延时等长

链接: 阻抗等长约束

4.Technology文件复用

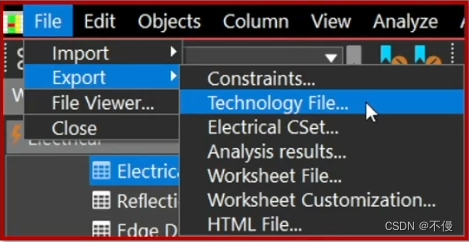

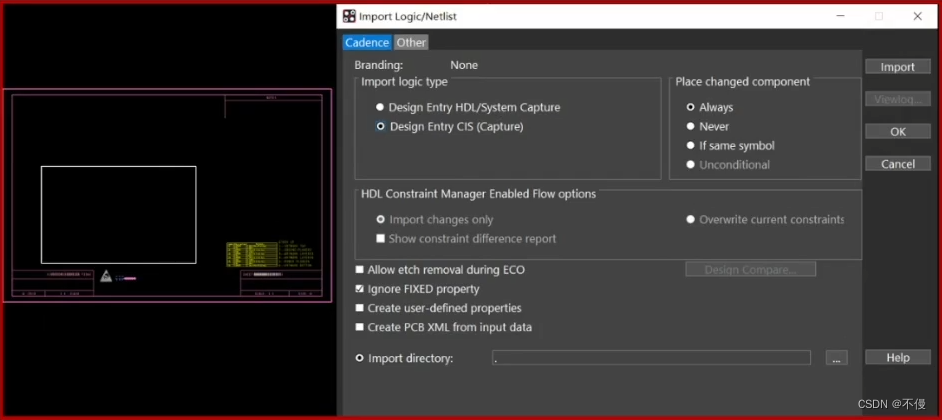

导出：
在这里插入图片描述

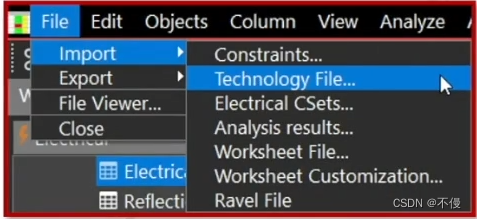

导入：
在这里插入图片描述

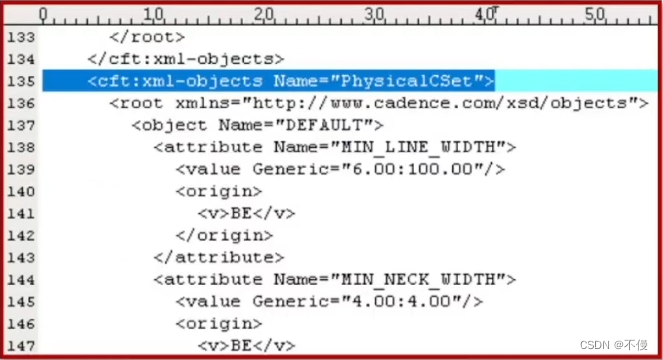

文件内容样式：
在这里插入图片描述
另一方法：

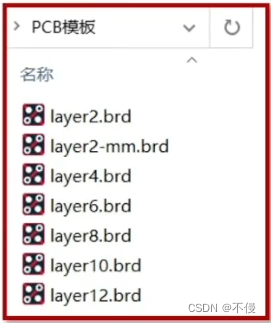

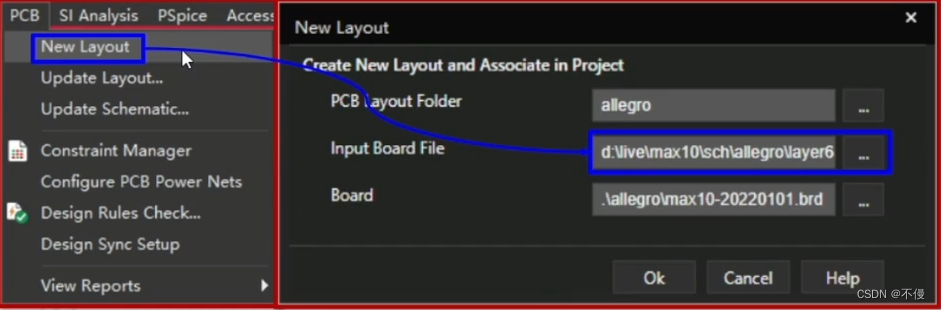

  • PCB模板复用
    在这里插入图片描述在这里插入图片描述在这里插入图片描述

四、总结

约束规则的来历：

  • 电气上: SI、PI、EMC、Thermal…
  • 生产上:DFF、DFA、DFT…

规则设置：

  • 规则驱动设计:线宽、间距、耦合长度、时序等长、回流路径…
  • 约束规则复用:约束模板、PCB模板…

具体的规则设计可参照文件《Allegro16.6约束规则设置详解(图文并茂).pdf》，需要可评论私信索取。

参考资料来自电巢，侵删。
