3W布线原则使用范围

3W原则使用范围

3w原则是两根传输线中心之间距离为3倍线宽。3w原则是为了减小串扰而得出来的经验公式。阻抗的升高和叠层距离减小都会使串扰增加，即使你用了3w线宽情况。阻抗升高对串扰的影响之间博客已经说过，这次我们来看下叠层距离对阻抗的影响。

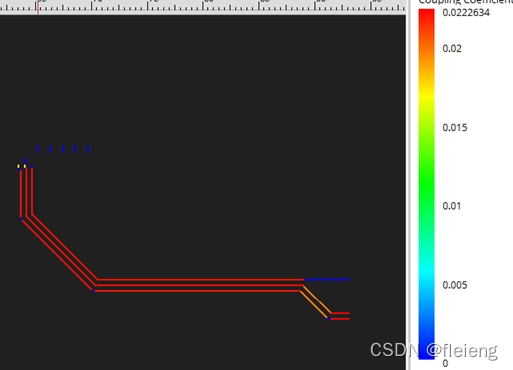

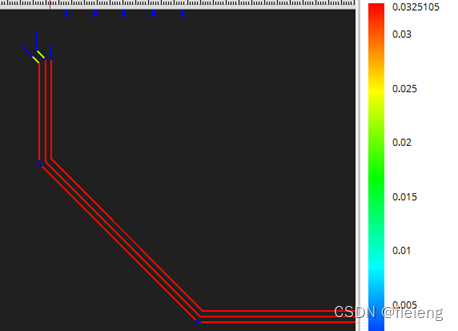

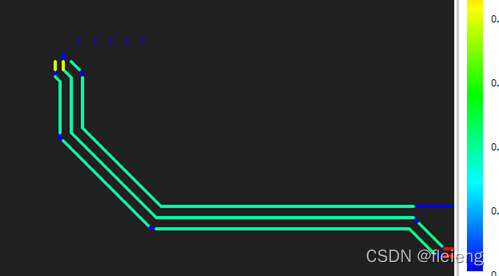

上图叠层厚度一次为2mil，4mil，6mil，阻抗都为50欧姆，串扰一次为3.2%，2.2% ,1.8%.
叠层的高度都串扰也是有影响的。
这些原则的初衷是减少串扰，串扰我们一般控制在5%内，只要满足要求即可。比如3w原则适用于阻抗为50欧姆走线。因为同等间距阻抗升高串扰也会增加，阻抗为50欧姆，间距为3w，叠层距离不同串扰也在增加。
