计算机网络-PIM-SM(ASM)基础

一、PIM-SM(稀疏模式)

前面我们学习了PIM-DM模式并且完成了简单的组播实验，我们知道了PIM-DM是通过泛洪和剪枝实现组播组成员的管理和组播分发树的建立的。但是在现实环境中大型组播网络中由于网络较大，如果依然使用PIM-DM会遇到组多问题：

• 使用“扩散-剪枝”方式需要全网扩散组播报文，对于网络有一定冲击。
• 所有组播路由器均需要维护组播路由表，即使该组播路由器无需转发组播数据。
• 对于组成员较为稀疏的组播网络，使用"扩散-剪枝"形成组播分发树的效率不高。

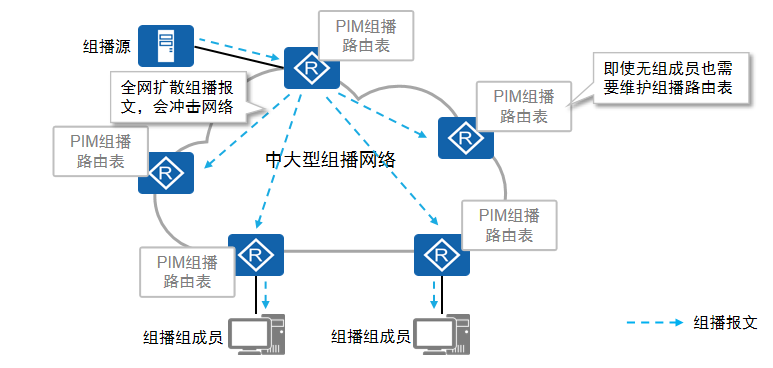

PIM-DM的不足

简单说就是PIM-DM模式效率不高，全网泛洪和维护PIM路由表占用了无关路由器的性能，存在其缺陷，因此一般用于较为密集的组播网络中。因此也出现了PIM-SM模式，PIM-SM模式根据组播服务模型又可以分为：

• PIM-SM（ASM）：为任意源组播建立组播分发树。
• PIM-SM（SSM）：为指定源组播建立组播分发树。

二、PIM-SM(ASM)介绍

PIM-SM（ASM）模型形成组播分发树的方法是：

• 将组成员的位置事先告知某台组播路由器（Rendezvous Point，RP），形成RPT（RP Tree）。
• 组播源在发送组播数据时，组播网络先将组播数据发送至RP，然后由RP再将组播数据转发给组成员。
• 对于部分次优的组播转发路径，PIM-SM（ASM）能自动优化为最优路径（SPT）。

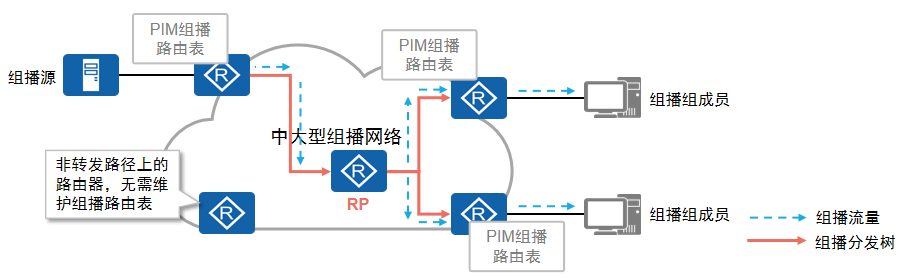

PIM-SM(ASM)

PIM-SM(ASM)优点，通过PIM-SM（ASM）模式形成组播分发树有如下好处：

• 只有组播转发路劲上的组播路由器需要维护组播路由表。
• 通过RP可以让所有组播路由器获知组成员的位置。
• 避免“扩散-剪枝”机制，提高组播分发树的形成效率。

三、PIM-SM(ASM)协议报文

3.1 协议报文类型

报文类型
