前言

本文将用实操与讲解描述位操作如何用在C51单片机。需要先学习关于宏定义，位操作以及16进制与2进制。

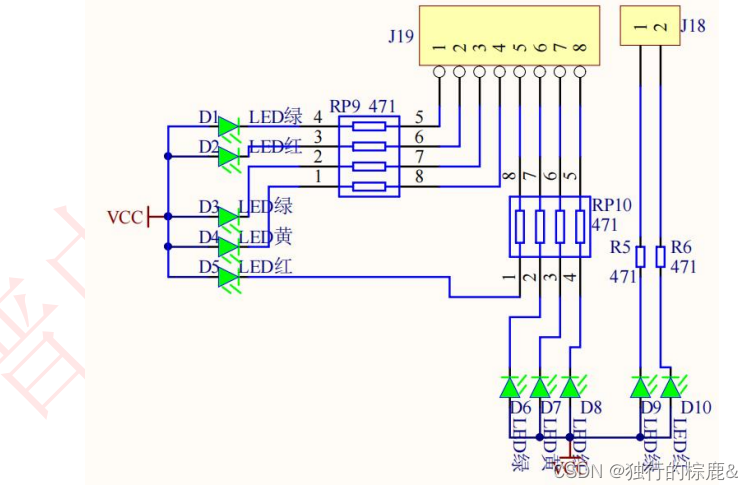

本人采用的电路板上的led为共阳极接法，需要针脚输出低电平才可点亮led
在这里插入图片描述

一、位操作在C51单片机的编写与运行

位操作就是使2进制代码在硬件上的直接运行，请看下面代码块

#include "reg52.h"/*使用包含该头文件我们才能用reg52.h中定义的关于针脚寄存器位置来直接操作位运算
比如sfr P2 = 0xA0，这是rge52.h对P2.0阵脚定义的寻址位，也代表我们可以直接操作P2就是在操作它对应的地址位。*/

#define Led_20	P2//使用define来宏定义Led_20替代掉在预处理阶段时所有出现的P2字段，也就是P2.0的针脚地址位

void main()
{
	Led_20 = 0xFE;/*0XFE是16进制的写法，对应十进制的15，二进制的11111110.
	我们可以将2.0的8个针脚看做一个字节也就8bit，上面高低电平就是二进制
	因此11111110就代表P2端口的第一个针脚位低电平其他均为高电平因此信号灯为点亮。*/

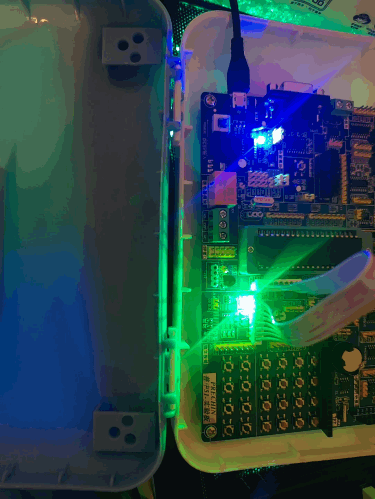

	while(1)//使用循环函数来循序这个信号
	{

	}
}

在这里插入图片描述

本质上也就是使用16进制的数字在转换为二进制信号之后来进行高低点位的输出。

二、位移二进制代码更改led灯的点亮顺序

下面将使用循环与位移来操作2进制代码

#include "reg52.h"

#define Led_20	P2

typedef unsigned int u16;//定义时间函数所需的U16无符号short短整形数据声明。

void delay_10us(u16 ten_us)//定义时间函数
{
	while(ten_us--);
}
void main()
{
	int i = 0;

	while(1)
	{
		for(i = 0;i<8;i++)
		{
			Led_20 = ~(0x01<<i);//此处只能从01开始因为位移的规则是补位为0，会点亮全部的led。
			delay_10us(50000);
		}
	}
}
