数据结构-图

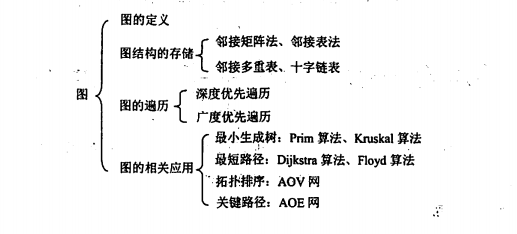

1 知识框架

完全图：
1.无向完全图：任意两个顶点之间存在边

2.有向完全图：任意两个顶点之间都存在方向相反的两条弧，则为有向完全图。
又称这一对顶点是强连通的，图中任意一对顶点都是强连通的则称此图为强连通图，其中极大强连通子图称为强连通分量。

2 图结构的存储

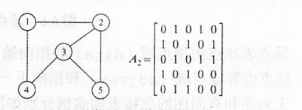

2.1 邻接矩阵法

用二维数组表示，适合稠密图

Map[Size][Size];
//顶点之间有边Map[i][j] = 1 或者等于权值 i，j之间无边等于∞

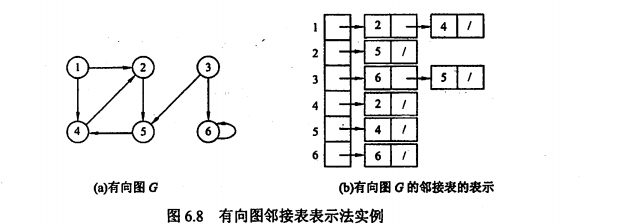

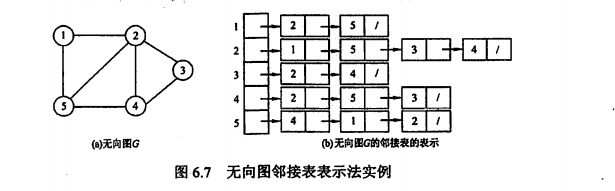

2.2 邻接表法

由顶点表和边表构成，顶点表数组代表所有的顶点，边表表示依附此顶点的边。

struct VerNode
{
    char  ver;
    ArcNode *first;
};//顶点表

struct ArcNode
{
    int adjvex;
    ArcNode *next;
};//边表

具体图的存储实现移步例外一篇

2.3 十字链表法

只能存储有向图且空间开销太大

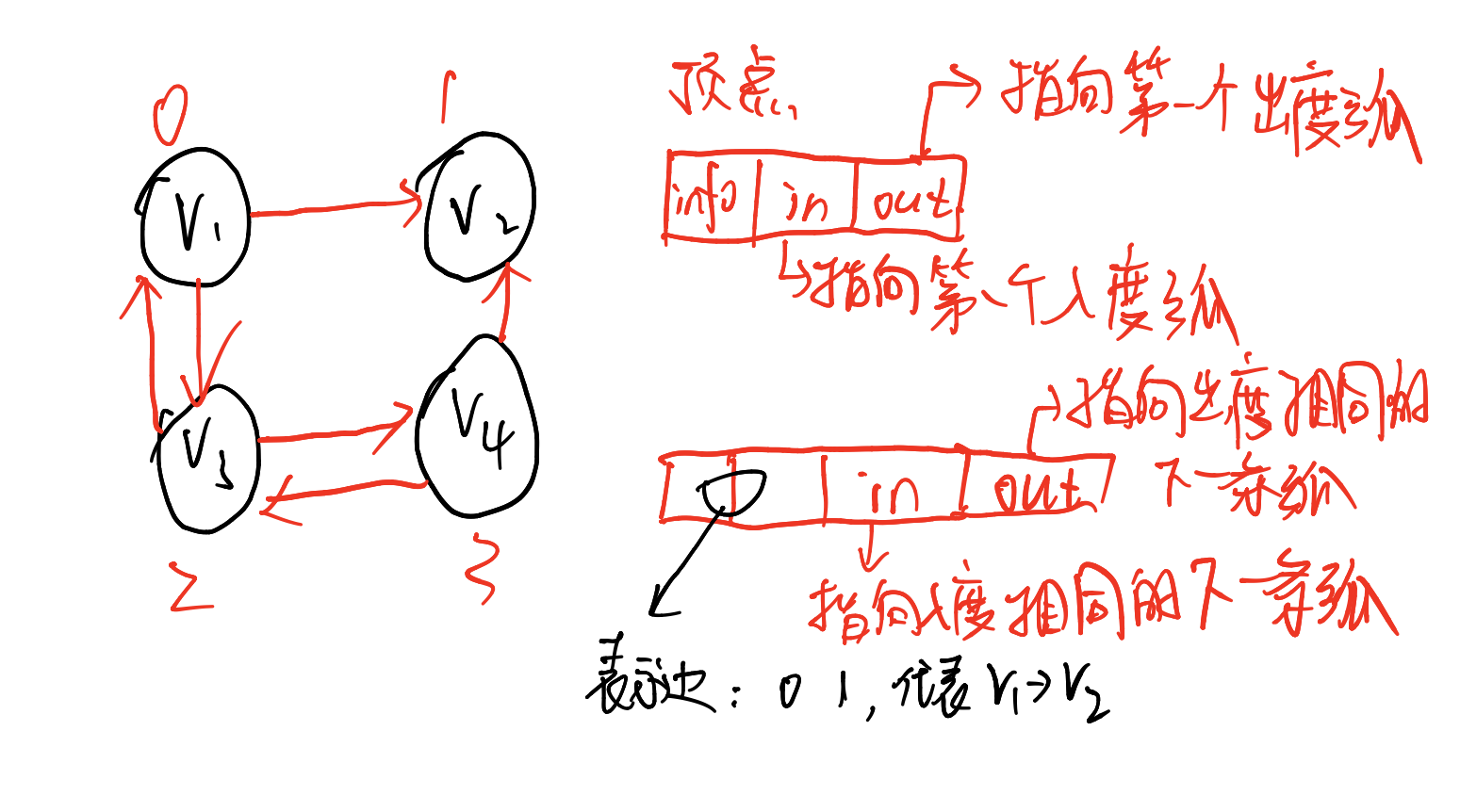

定义：

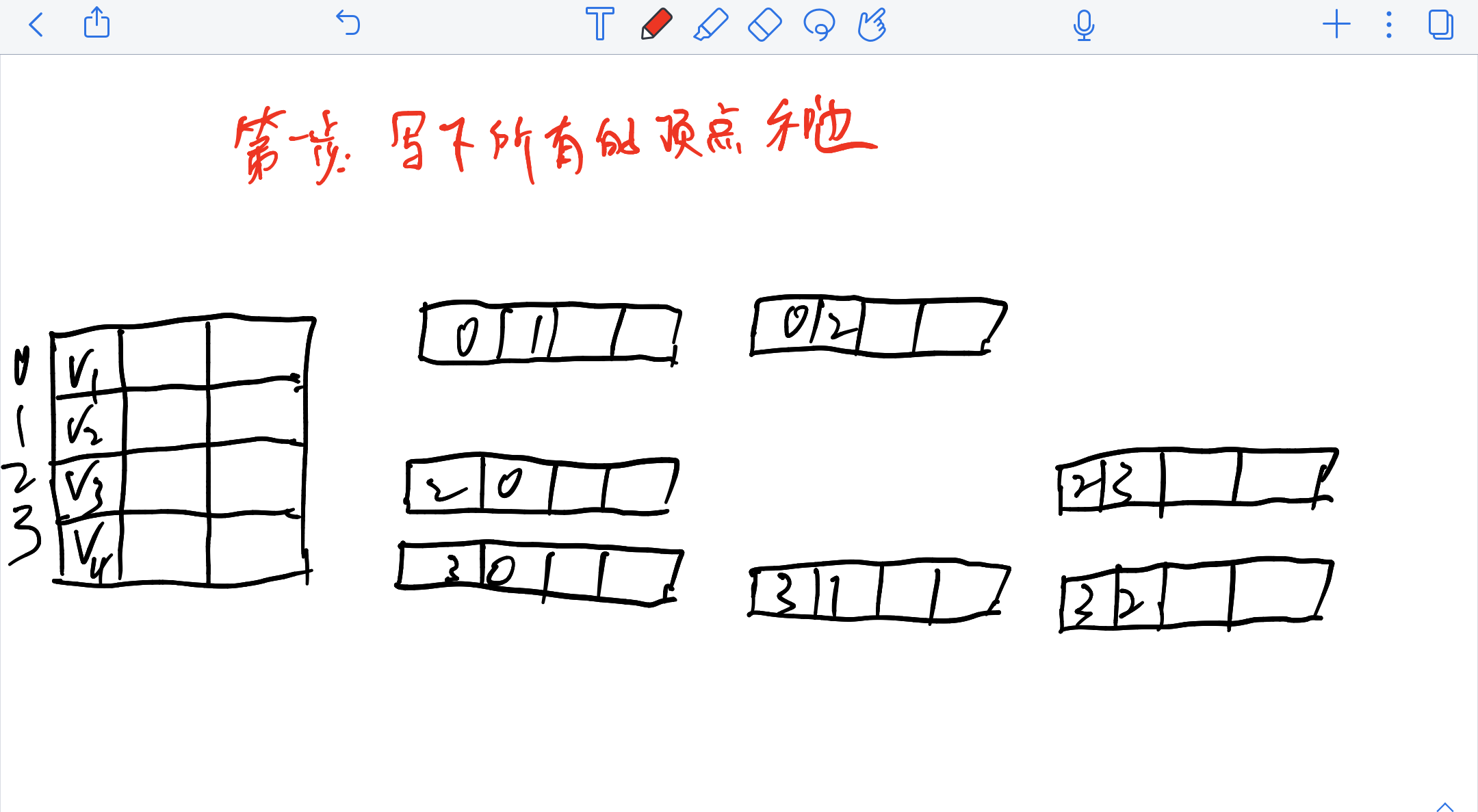

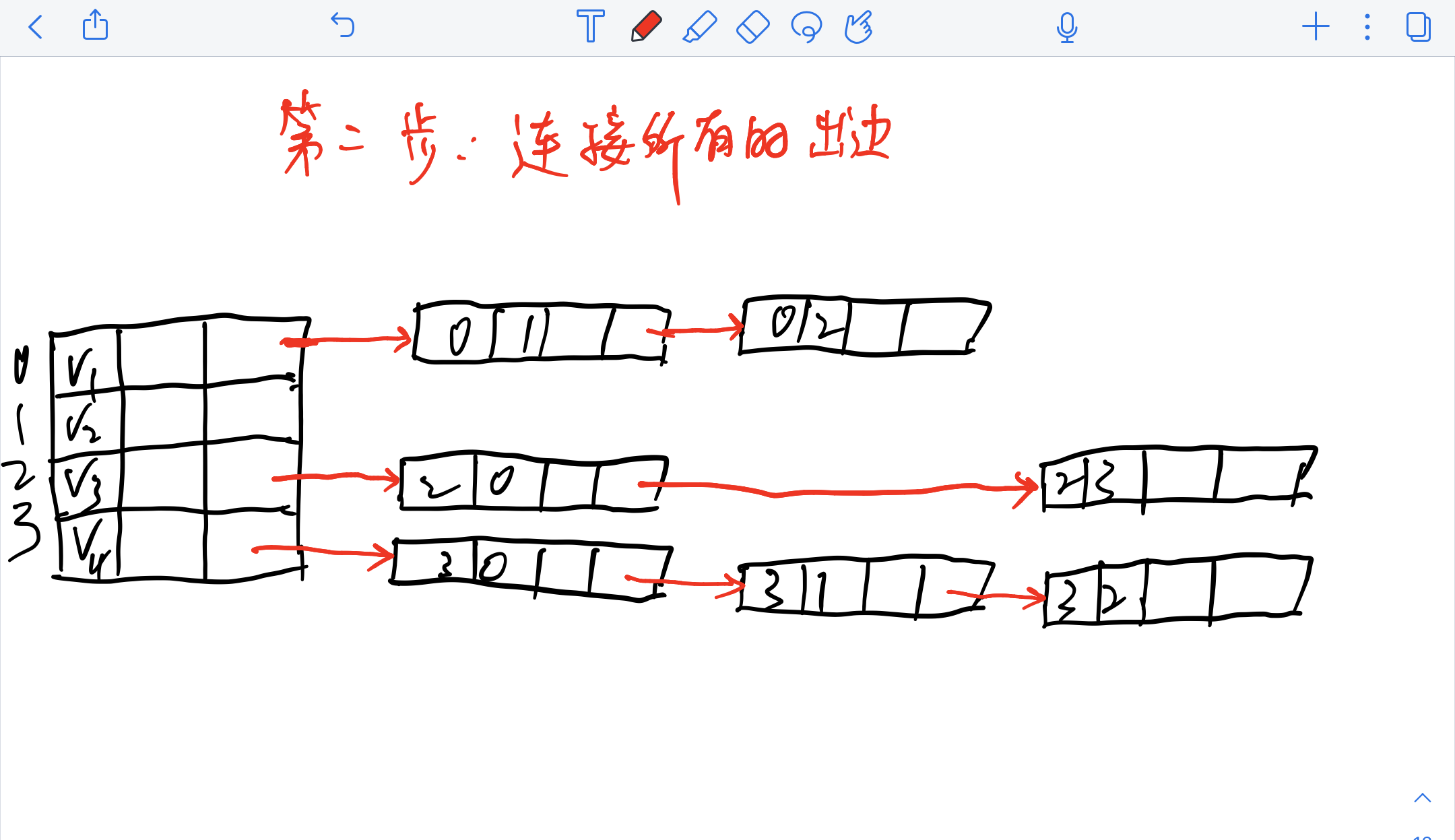

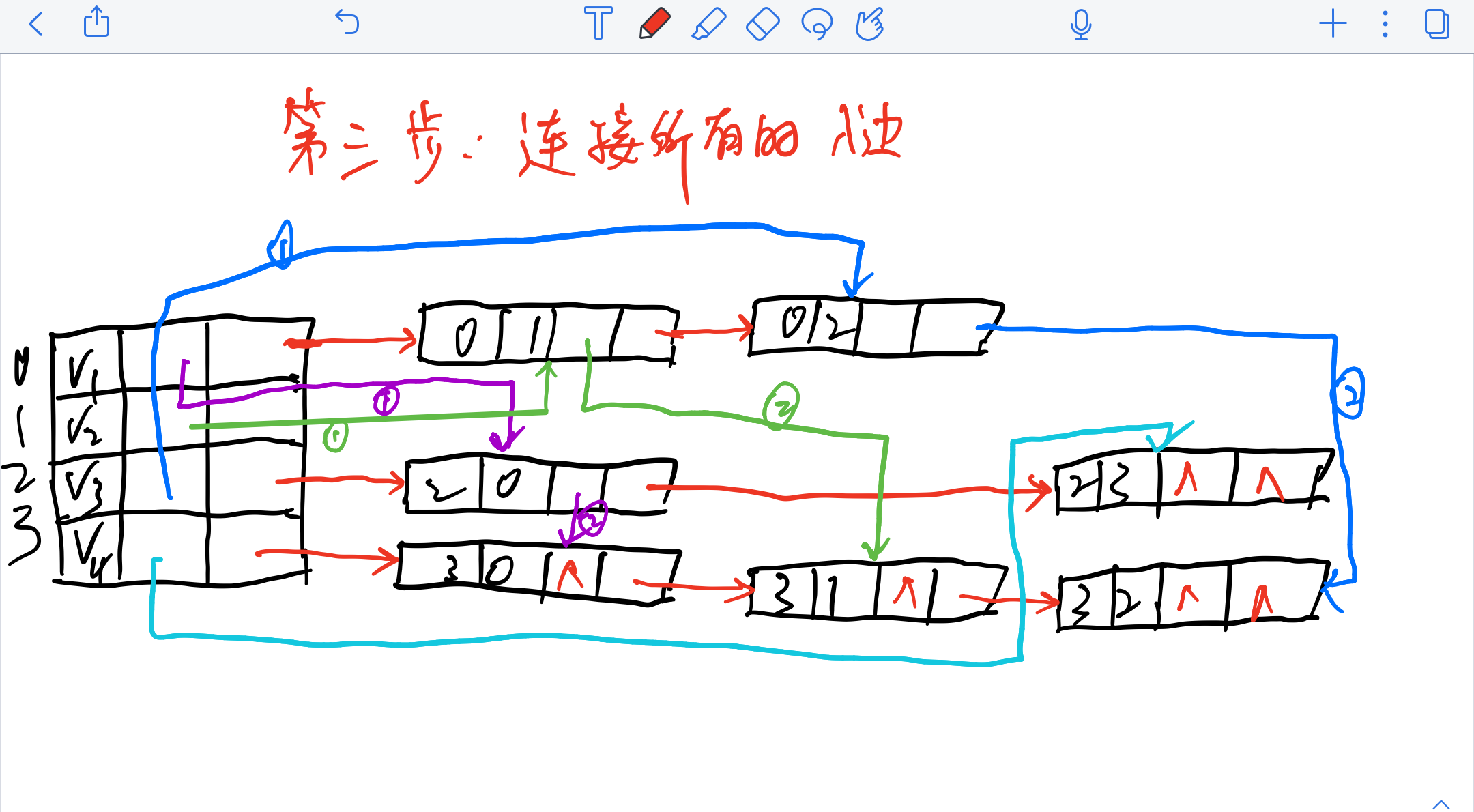

如何画出图的十字链表：

2.4 邻接多重表

无向图的另外一种存储方式

顶点表结构：

边结点结构如下所示：

iVex和jVex表示该边的两个顶点在顶点数组adjmultiList[num]中的位置；iLink和jLink分别表示指向依附于顶点iVex和jVex下一条边的指针

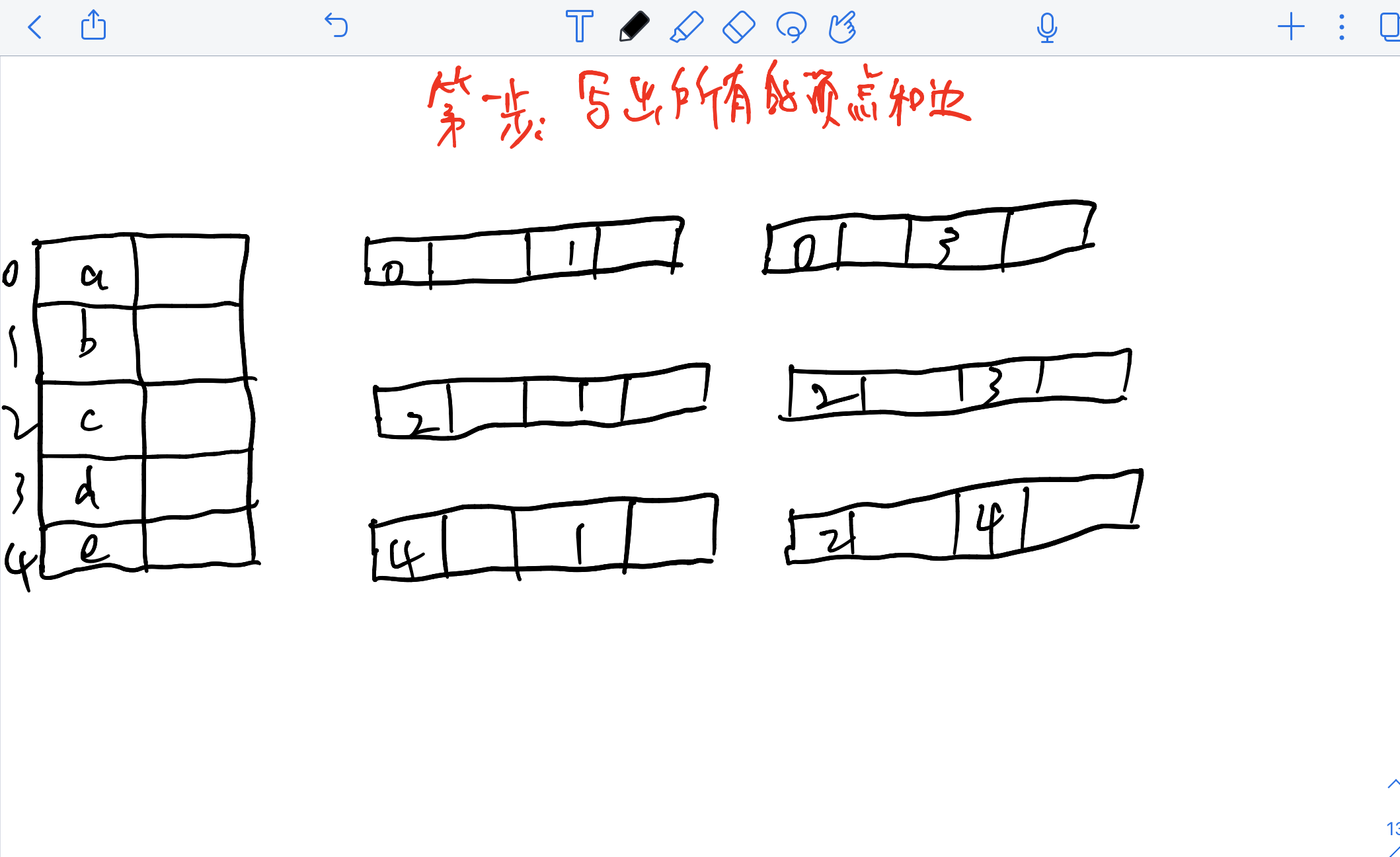

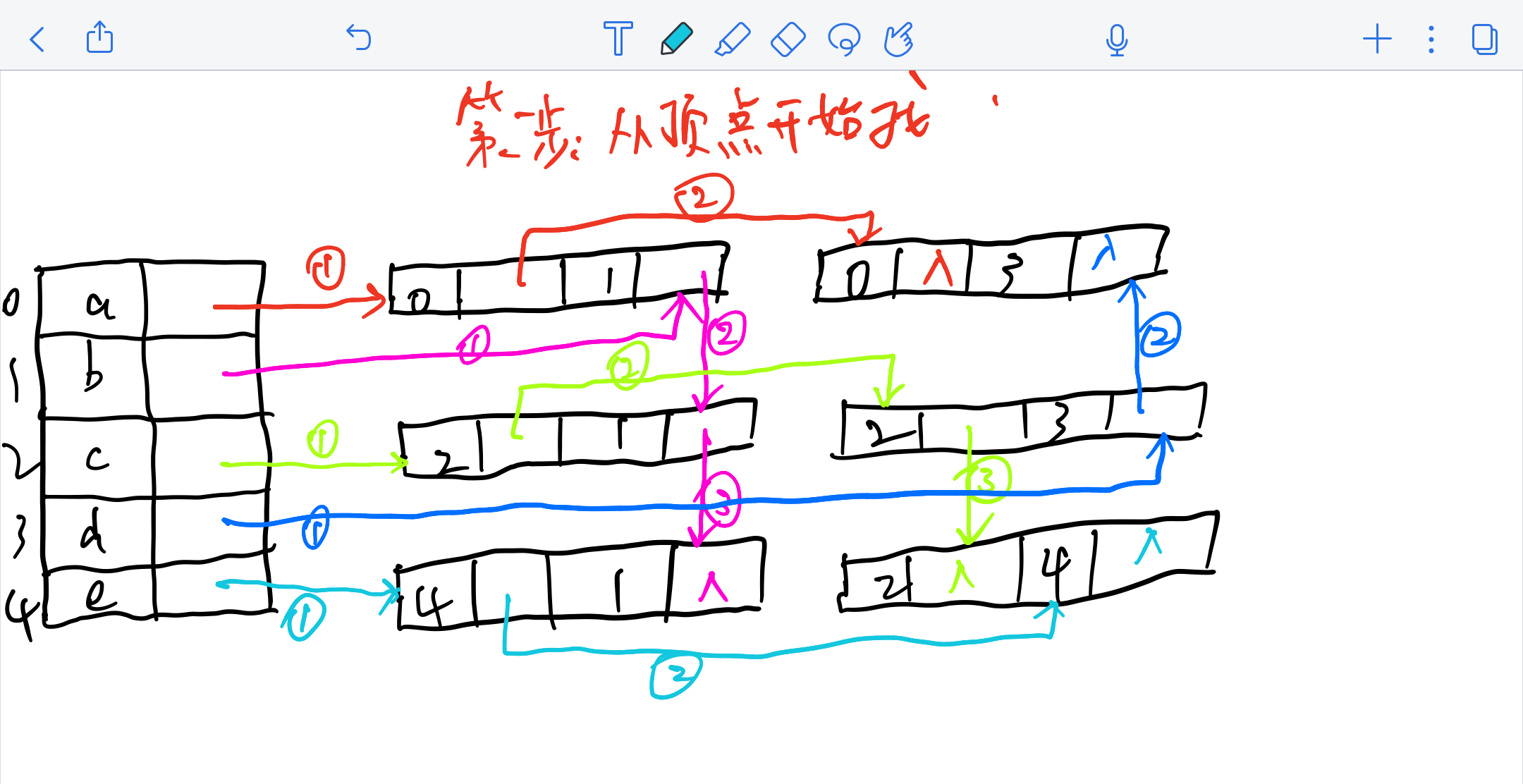

如何画出邻接多重表：

3 图的遍历

3.1 dfs(深度优先遍历）

类似于树的前序遍历，利用递归的思想遍历图的所有节点

 void ALGraph::DFS(int v)
 {
     int j;
     ArcNode *p;
     cout<<adjlist[v].ver<<" ";
     visited[v] = 1;
     p = adjlist[v].first;
     while(p)
     {
         j = p->adjvex;
         if(visited[j] == 0)DFS(j);
         p = p->next;
     }
 }

3.2 bfs（广度优先遍历）

类似于树的层序遍历，同样用队列对每一个即将遍历的顶点进行入队出队操作，同时将他的邻接节点入队，直到队列为空。(可以用数组模拟队列的出队，入队操作）

为了在遍历过程中区分顶点是否被访问，设置一个访问标志数组visited[i]，其初值为0，如果被访问，则置为0；

void ALGraph::BFSA(int v)   // 数组模拟队列
 {
     int queue[Size];
     int rear,front,i,j,tem;
     ArcNode *p;
     memset(visited,0,sizeof(visited));
     rear = front = -1;
     queue[++ rear] = v;
     visited[v] = 1;
     p = adjlist[v].first;
     cout<<adjlist[v].ver<<" ";
     while(rear != front)
     {
        v = queue[++ front];
        p = adjlist[v].first;
        while(p != NULL){
            j = p->adjvex;
            if(visited[j] == 0){
                cout<<adjlist[j].ver<<"  ";
                visited[j] = 1;
                queue[++ rear] =  j;
            }
            p = p->next;
        }
     }
 }

 void ALGraph::BFSB(int v)   //使用队列
 {
     queue<int> q;
     int j;
     ArcNode *p;
     memset(visited,0,sizeof(visited));
     q.push(v);
     visited[v] = 1;
     cout<<adjlist[v].ver<<" ";
     p = adjlist[v].first;
     while(!q.empty())
     {
         v = q.front(); q.pop();
         p = adjlist[v].first;
         while(p)
         {
             j = p->adjvex;
             if(visited[j] == 0){
                cout<<adjlist[j].ver<<" ";
                q.push(j);
            }
             p = p->next;
         }
     }
 }

 void ALGraph::DFS(int v)
 {
     int j;
     ArcNode *p;
     cout<<adjlist[v].ver<<" ";
     visited[v] = 1;
     p = adjlist[v].first;
     while(p)
     {
         j = p->adjvex;
         if(visited[j] == 0)DFS(j);
         p = p->next;
     }
 }

具体完整的代码在这篇文章

4 最小生成树

4.1 Prim

核心思想：把要生成的看做一个集合，用一个数组存储集合外的点到这个集合中点的最短距离，每次从集合中选择最小的距离，并把新的点加入到集合中，直到外部没有点

int min(shortEdge a[],int n)
{
    int minCost = 10000;
    int i,j;
    for(i = 0;i < n;i ++){
        if(a[i].lowcost != 0&&a[i].lowcost < minCost){
           minCost = a[i].lowcost;
           j = i;
        }
    }
    return j;
}


int main()
{
    int verNum,arcNum;
    int i,j,k,root;
    cin>>verNum>>arcNum>>root;    //root表示节点 1~verNum,输入root选取根节点
    init(verNum,arcNum);
    for(i = 0;i < verNum;i ++){
        sss[i].lowcost = arc[root - 1][i];
        sss[i].adjvex = root - 1;
    }                                                  //最短边集初始化
    sss[root - 1].lowcost = 0;
    for(i = 1;i < verNum;i ++){
        k = min(sss,verNum);                  //选取权值最小的边
        sss[k].lowcost = 0;         //将顶点加入V中
        cout<<"("<<(sss[k].adjvex + 1)<<","<<(k + 1)<<")";
        for(j = 1;j < verNum;j ++){     //更新候补最短边集
            if(arc[k][j] < sss[j].lowcost){
                sss[j].lowcost = arc[k][j];
                sss[j].adjvex = k;
            }
        }
    }

    return 0;
}

详细过程移步这篇

4.2 kruskal

kruskal最重要的就是一个最短边集，不同于prim每次找到到集合中最短边的点，Kruskal找的是最短边集中的边，把不重复的边加入树中

详细过程看这篇

#include<iostream>
#include<cstring>
#include<algorithm>
using namespace std;

const int Size = 100;
int parent[Size];

struct Edge
{
    int from,to;
    int info;
};

struct Graph
{
    int vertex[Size];
    Edge bian[Size];
    int verNum,arcNum;
};

void Kruskal(Graph p);
int FindRoot(int parent[],int v);

main()
{
    struct Graph p;
    int i,j,k;
    cin>>p.verNum>>p.arcNum;
    for(i = 0;i < p.verNum;i ++){
        p.vertex[i] = i;
    }

    for(i = 0;i < p.arcNum;i ++){
        cin>>p.bian[i].from>>p.bian[i].to>>p.bian[i].info;
    }
    Kruskal(p);

    return 0;

}

void Kruskal(Graph p)
{
    int num,i,j,vex1,vex2,ans;
    memset(parent,-1,sizeof(parent));

    for(i = 0;i < p.arcNum;i ++){          //根据边集的权值由小到大排序
         for(j = i;j < p.arcNum;j ++)
          {
                if(p.bian[i].info > p.bian[j].info)
                {
                    Edge tem = p.bian[i];
                    p.bian[i] = p.bian[j];
                    p.bian[j] = tem;
                }
          }
    }

    for(num = 0,i = 0;i < p.arcNum;i ++)
    {
        vex1 = FindRoot(parent,p.bian[i].from);    //找到根节点
        vex2 = FindRoot(parent,p.bian[i].to);
        if(vex1 != vex2)    //判断是否为同一连通分量
        {
            cout<<"("<<p.bian[i].from<<","<<p.bian[i].to<<")"<<"   ";
            parent[vex2] = vex1;     //将vex2的上一节点设置为 vex1
            num ++;
            if(num == (p.verNum - 1)) break;
        }
    }
}


int FindRoot(int parent[],int v)   //寻找根节点
{
   int t = v;
   while(parent[t] != -1)
   {
       t = parent[t];
   }
   return t;
}




/*
6 10
1 2 6
1 3 1
1 4 5
2 3 5
3 4 5
2 5 3
5 3 6
3 6 4
6 4 2
5 6 6

(1,3)(3,6)(6,4)(3,2)(2,5)
*/

5 最短路径

5.1 Dijkstra

	核心：
	dist[j] = Min(dist[i]);
	for(k = 0;k < n;k ++)
		if(dist[j] > (dist[j] + arc[j][k] )
			dist[k] = dist[j] + arc[j][k];

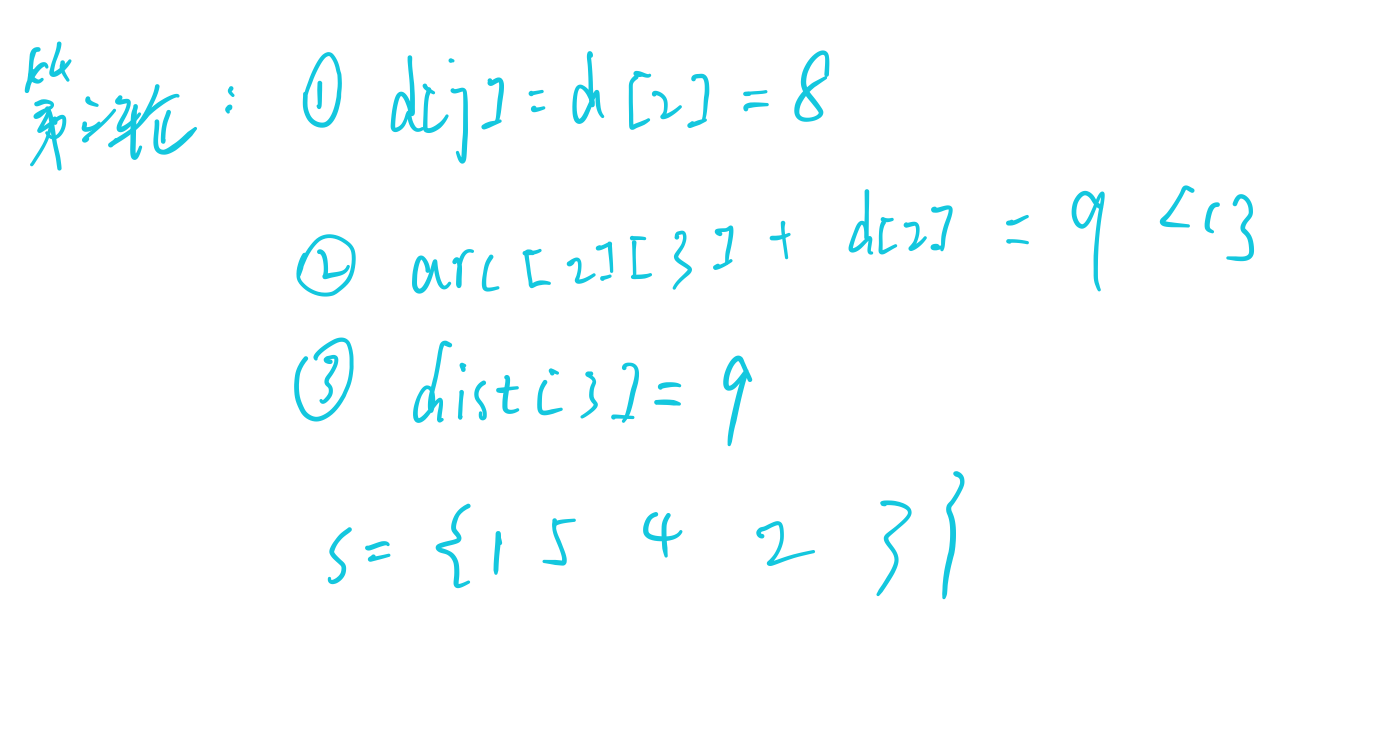

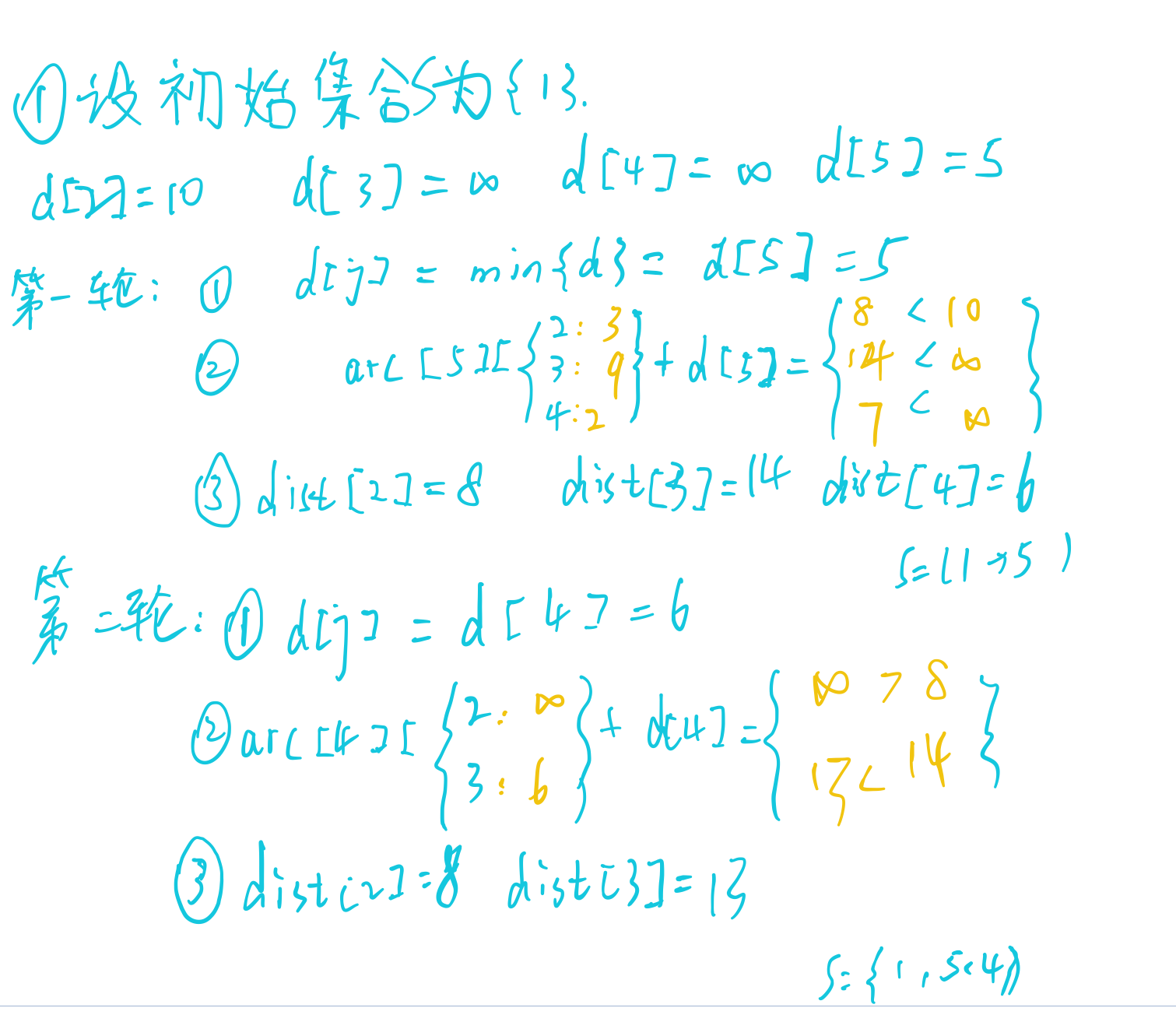

模拟：

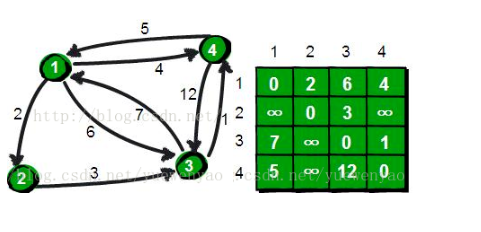

5.2 Floyd

动态规划，时间复杂度O(n³)
核心代码：

for(int k = 1;k <= n;k ++)
	for(int i = 1;i <= n;i ++)
		for(int j = 1;j <= n;j ++)
			{
				if(arc[i][j] > arc[i][k] + arc[k][j])
					arc[i][j] = arc[i][k] + arc[k][j];
			}

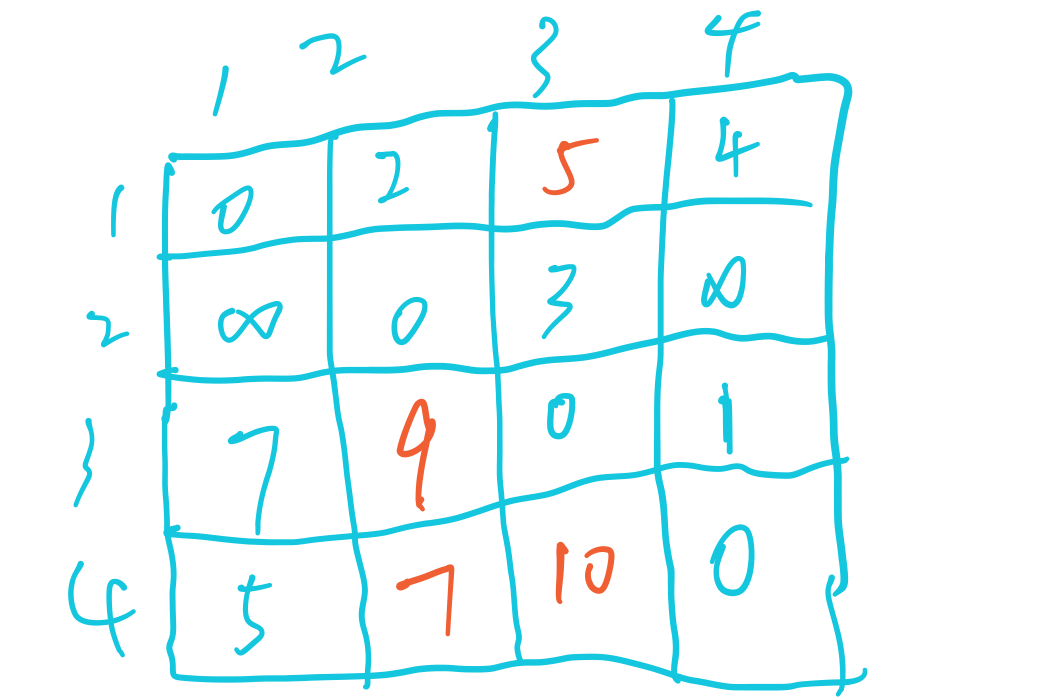

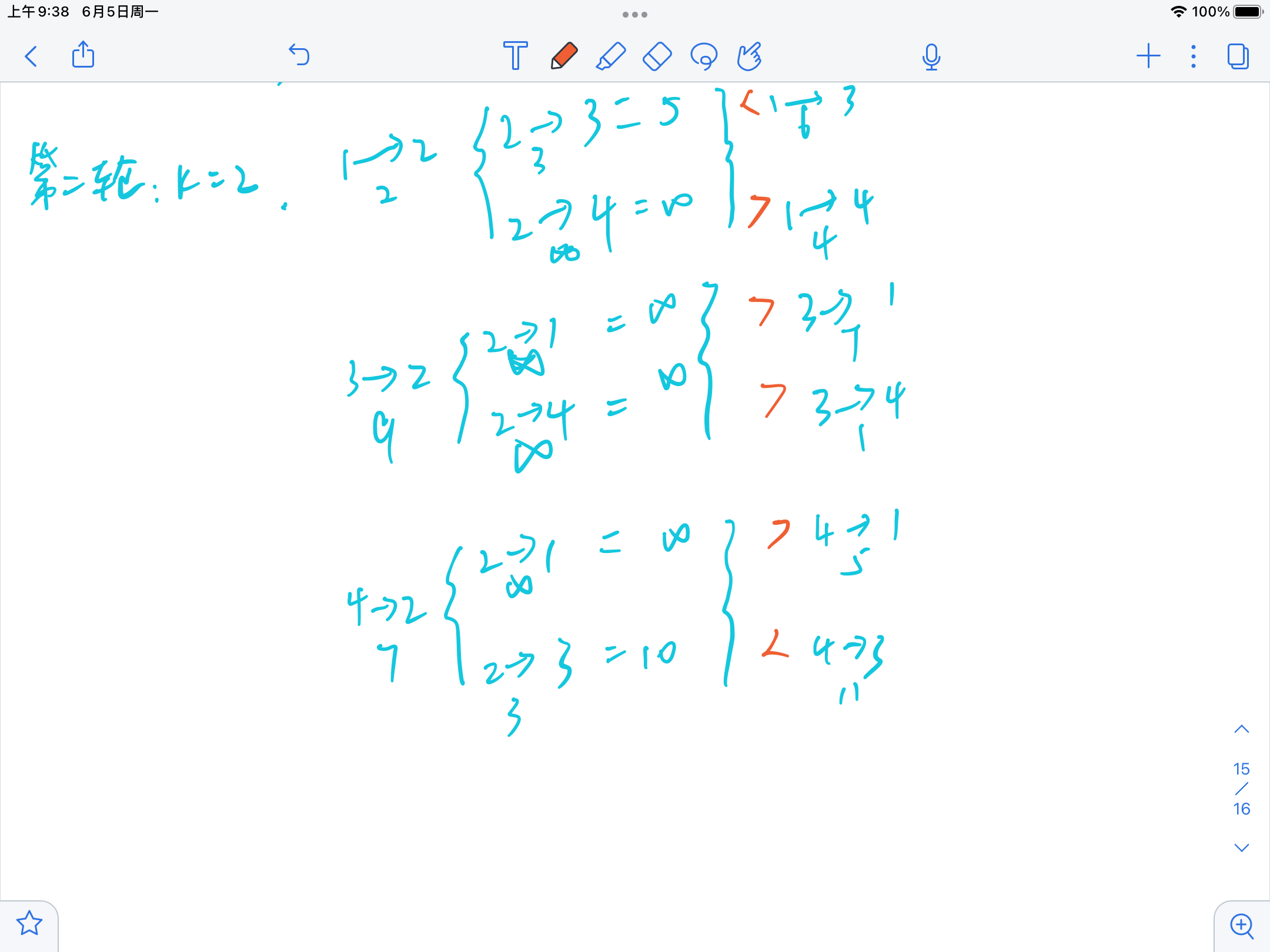

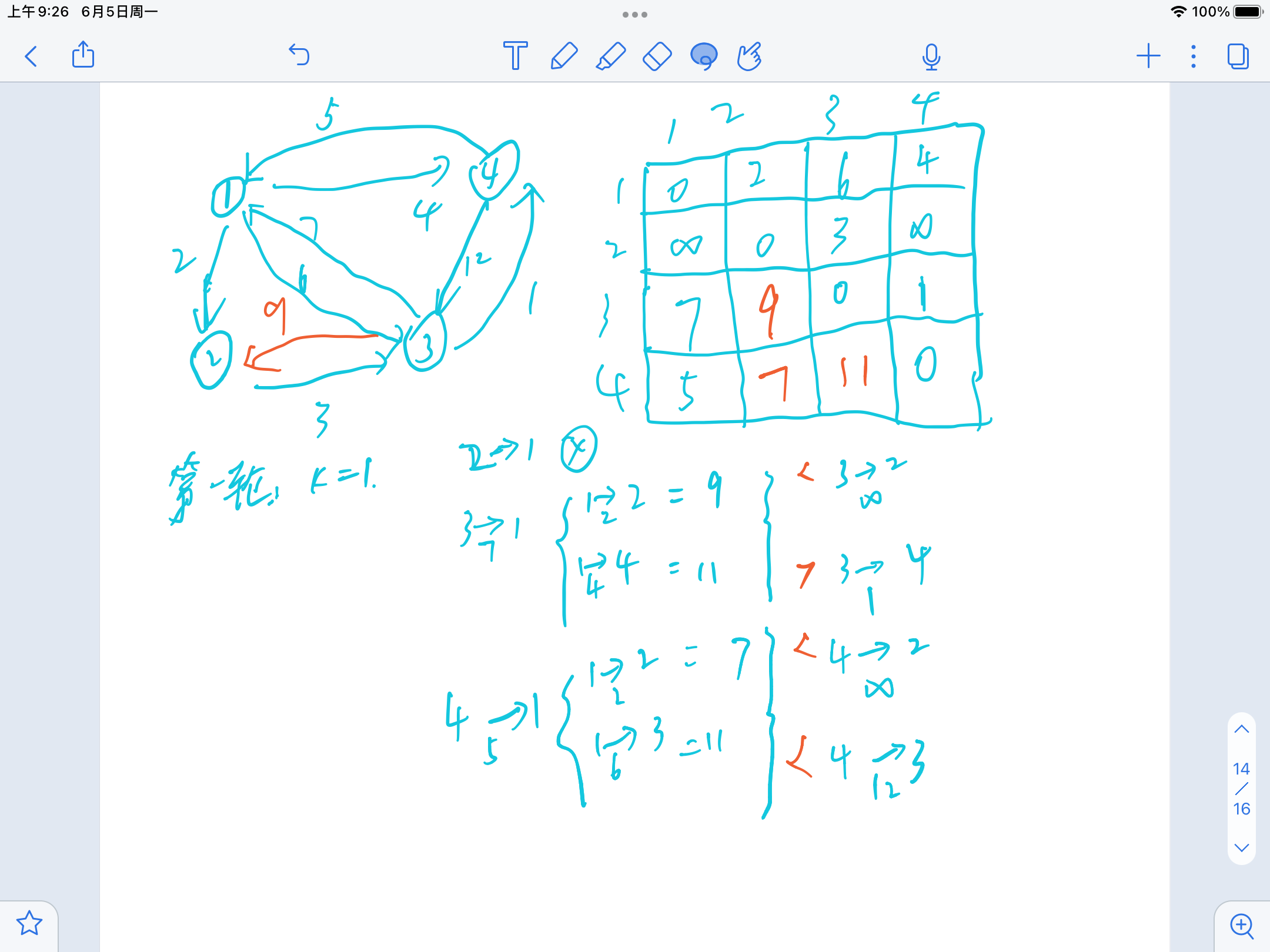

模拟：

6 AOV网和AOE网

6.1 AOV

定义：用DAG图（有向无环图）表示⼀个⼯程。顶点表示活动，有向边<Vi, Vj>表示活动Vi必须先于活动Vj进行。
拓扑排序：
1.选择一个入度为0的顶点输出。
2.删除该顶点和以它为起始的边。
3.重复1,2

逆拓扑排序：
1.选择一个出度为0的顶点输出。
2.删除该顶点和以它为终点的边。
3.重复1,2

6.2 AOE

定义：边上有权值的AOV网。
性质：
1.只有某顶点所代表的事发生后，从该顶点出发的各有向边代表的活动才能开始。
2.只有在进入某顶点的各有向边所代表的活动都已结束时，该顶点所代表的事才难发生。

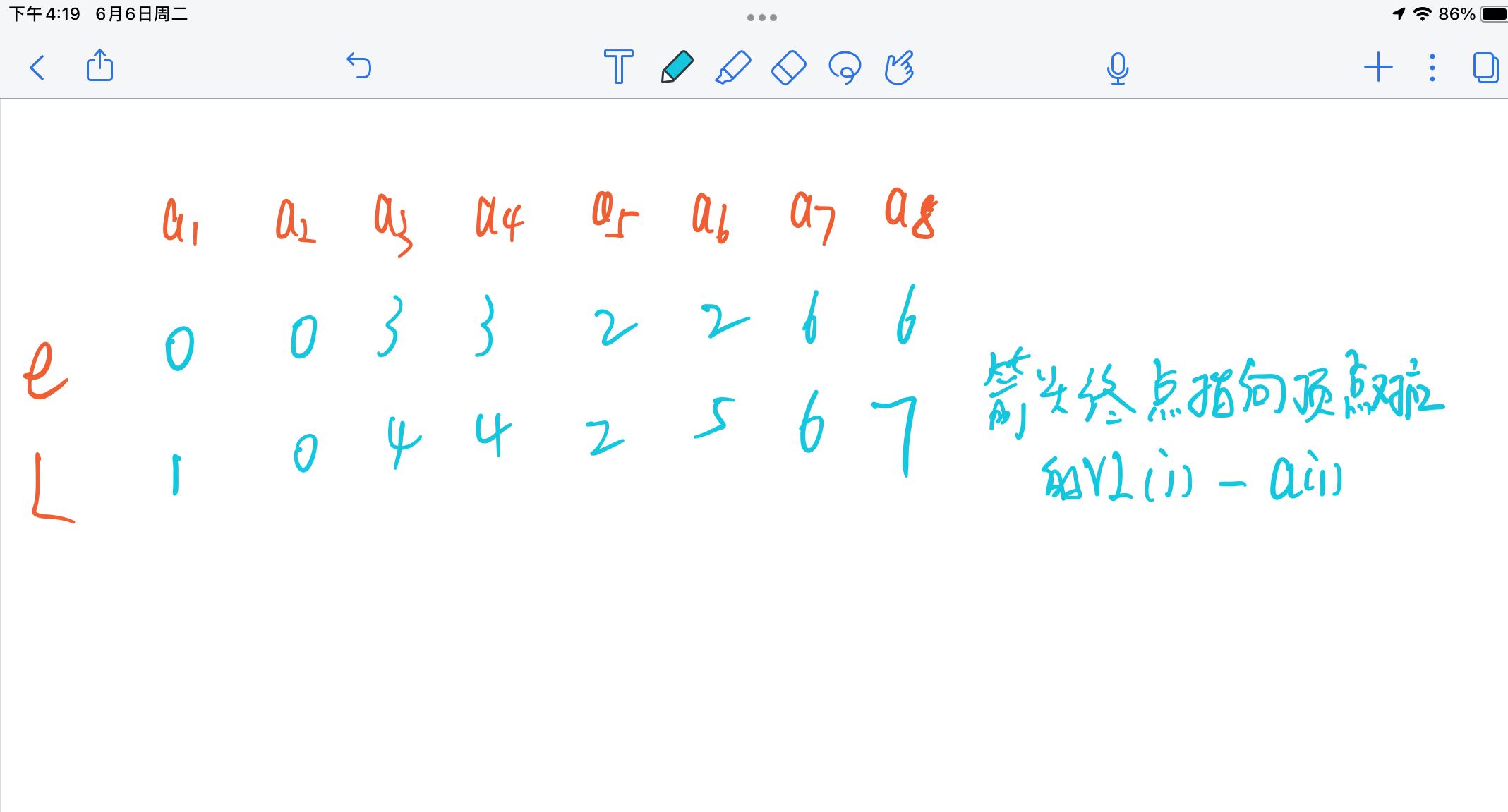

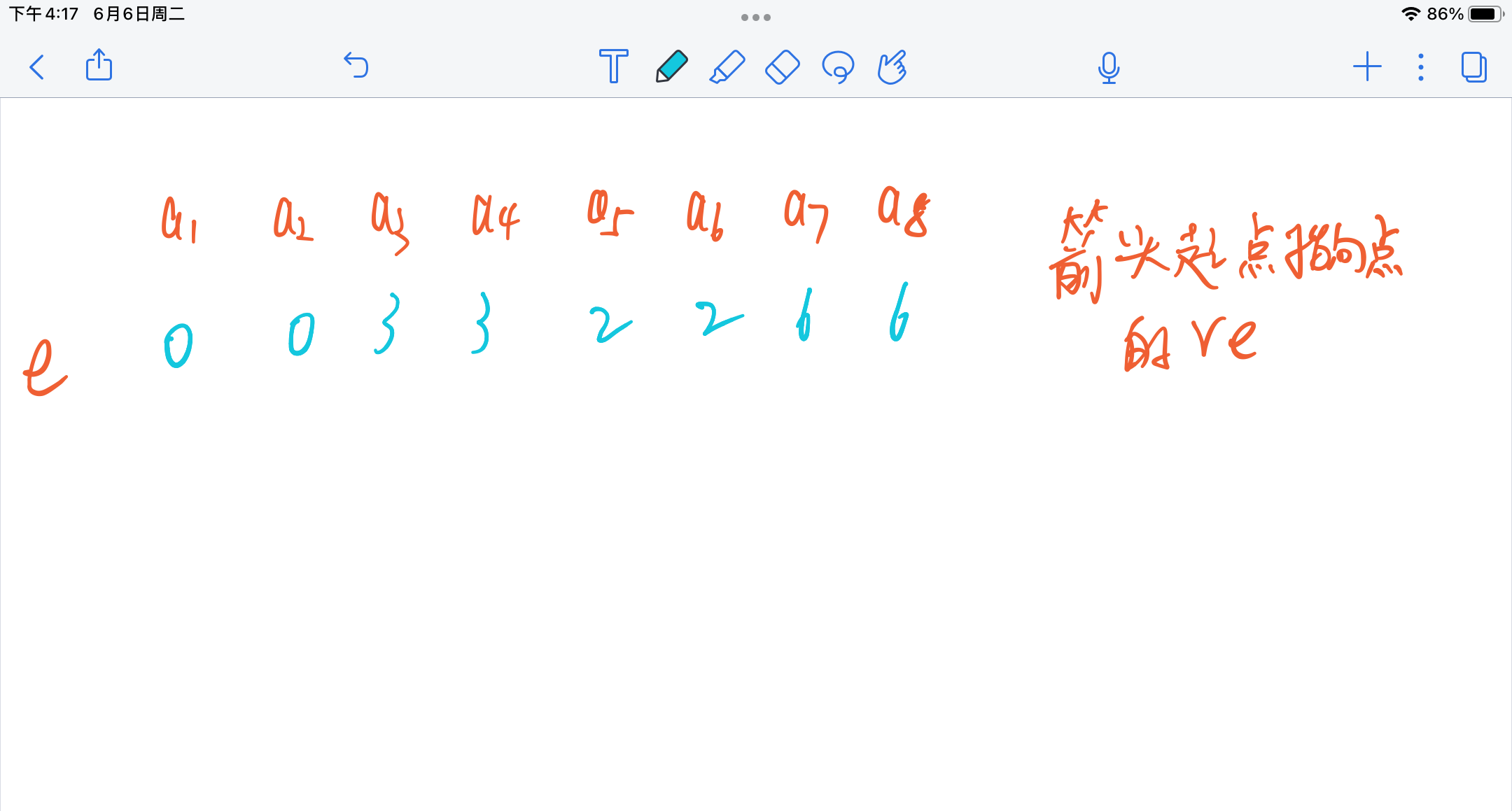

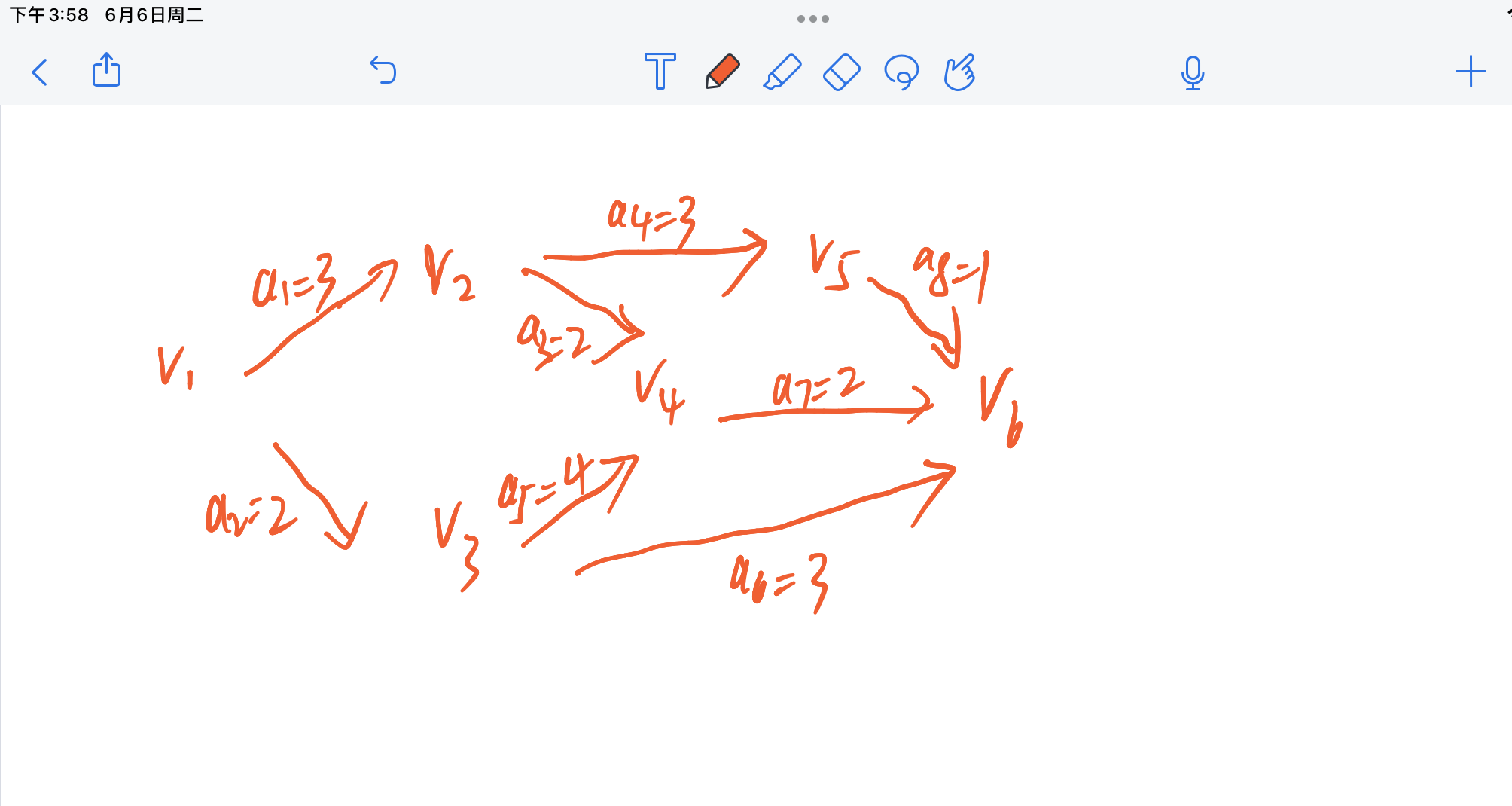

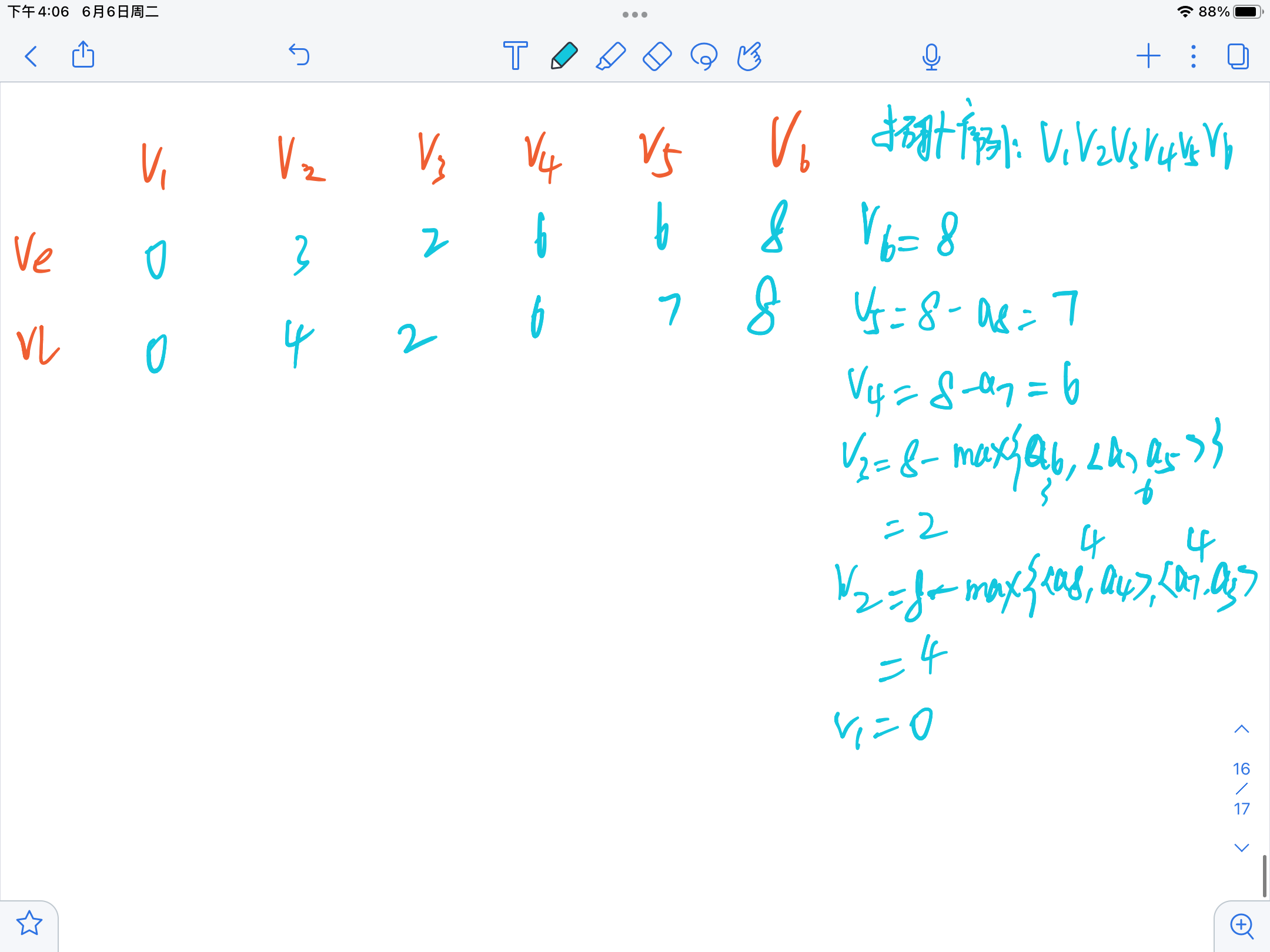

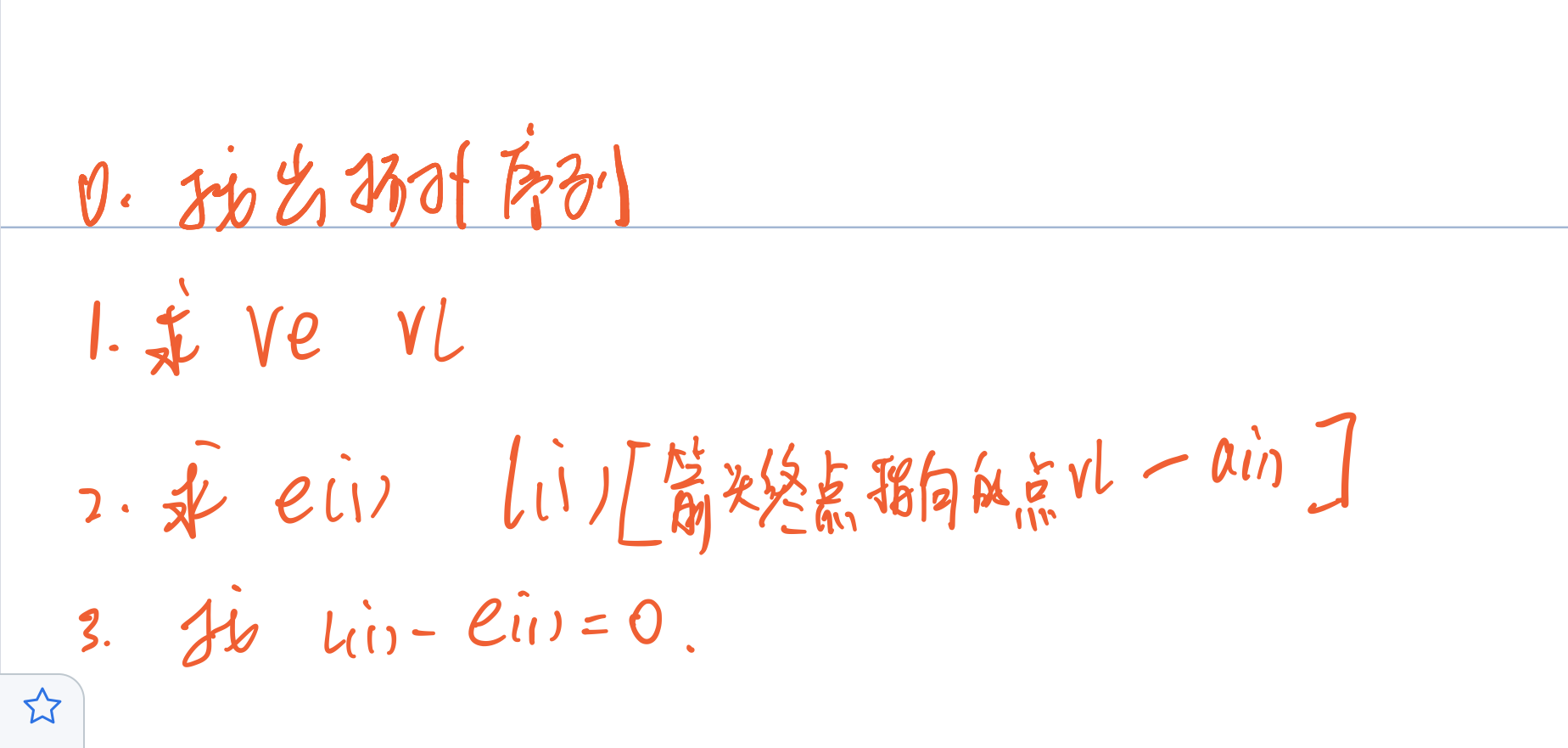

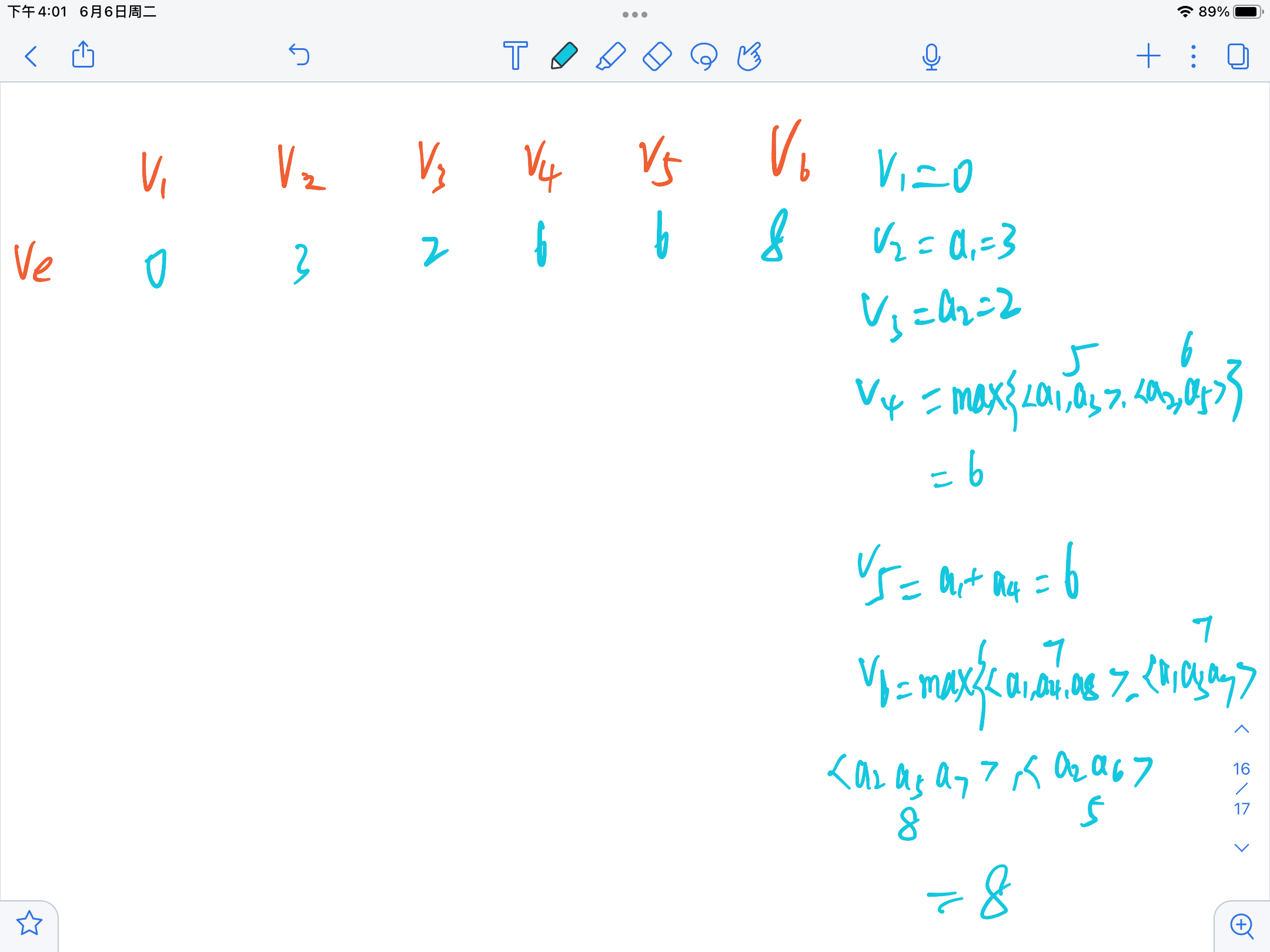

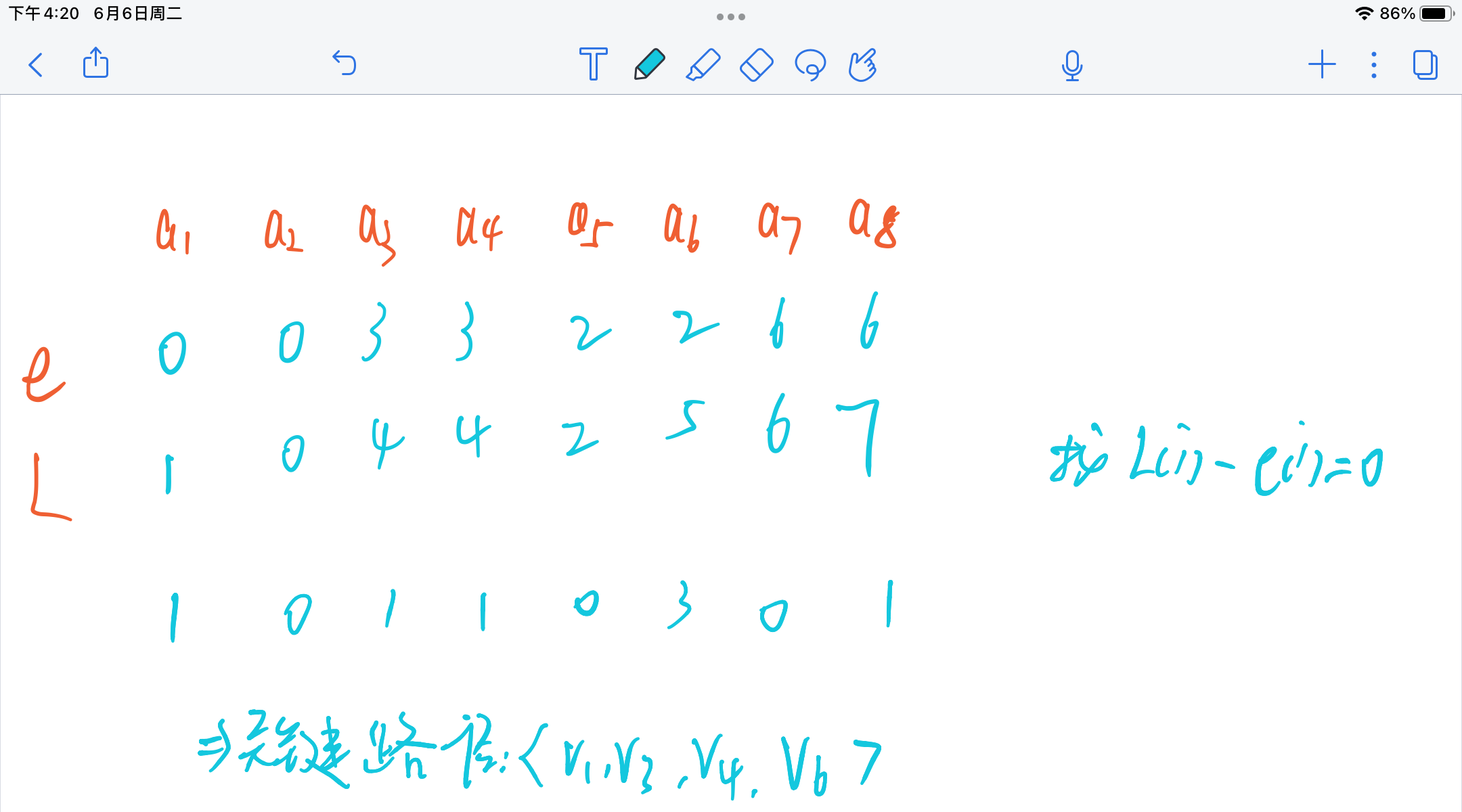

关键路径：
