1、描述一个交通信号灯的设计。（仕兰微电子）

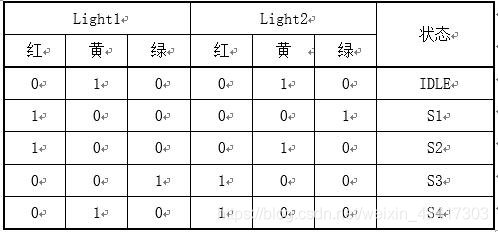

东西南北四个方向，东西与南北两组交通灯轮流交替变换，其中，红灯时间为30个时间单位，绿灯时间为25个时间单位，黄灯时间为5个时间单位。五个状态如下：
在这里插入图片描述
分别设计状态机控制程序，计数程序，顶层程序和测试程序

module top_light(clk,rst_n,light1,light2)

input  clk,rst_n;
output [2:0] light1;
output [2:0] light2;

wire [5:0]  cnt;

StateMachine_light StateMachine_light_m0
(
	.clk          (clk),
	.rst_n        (rst_n),
	.count        (cnt),
	.light1       (light1),
	.light2       (light2)
);

count_light count_light_m0
(
	.clk          (clk),
	.rst_n        (rst_n),
	.count        (cnt)
);
endmodule

module StateMachine_light(clk,rst_n,count,light1,light2)

input clk;
input rst_n;
input [5:0] count;
output [2:0]light1;
output [2:0]light2;

reg [2:0]   light1,light2;
reg [2:0]   state;

parameter idle = 3'b000,
          s1 = 3'b001,
		  s2 = 3'b010,
		  s3 = 3'b011,
		  s4 = 3'b100;

always @(posedge clk or negedge rst_n
