Qt 下结合SARibbon、Dock 开发Opencascade应用的基础框架

一、下载编译Qt Ribbon组件SARibbon

SARibbon 下载地址：github - https://github.com/czyt1988/SARibbon

下载后Qt Creator加载SARibbon.pro，编译Debug、Release。

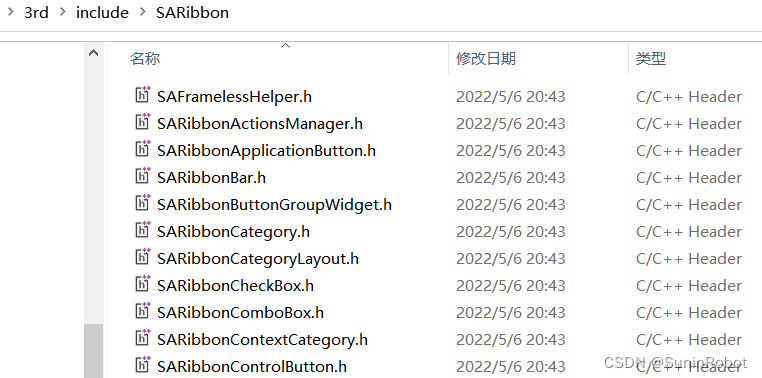

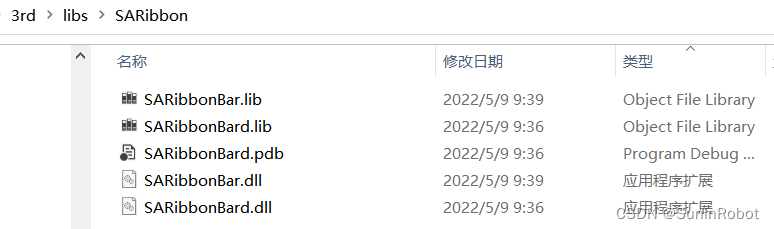

拷贝Debug、Release输出和SARibbon头文件到一个另外一个目录(3rd\include\SARibbon,

3rd\libs\SARibbon)备用:

头文件目录：

库目录：



dll文件也拷贝过来，是为了后续方便Qt Creator 中运行程序时找到这些dll。

二、下载编译Qt Docking 组件Qt-Advanced-Docking-System

Qt-Advanced-Docking-System下载地址：GitHub - githubuser0xFFFF/Qt-Advanced-Docking-System: Advanced Docking System for Qt

下载后Qt Creator 加载ads.pro项目文件，编译Debug。Release。

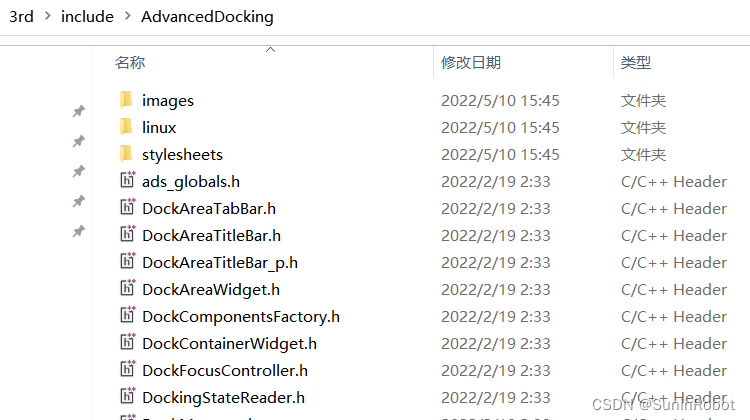

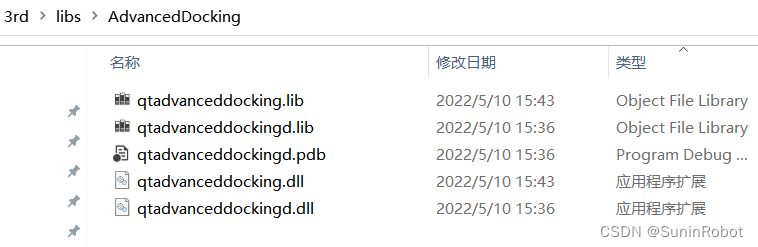

拷贝Debug、Release输出和Qt-Advanced-Docking-System头文件到一个另外一个目录(3rd\include\AdvancedDocking,3rd\libs\AdvancedDocking)备用。

头文件目录：

库目录：



三、下载Opencascade

到opencascade 官网，下载最新的opencascade-7.6.0-vc14-64.exe。下载安装后，拷贝opencascade的头文件、库文件、dll文件到另外一个目录备用

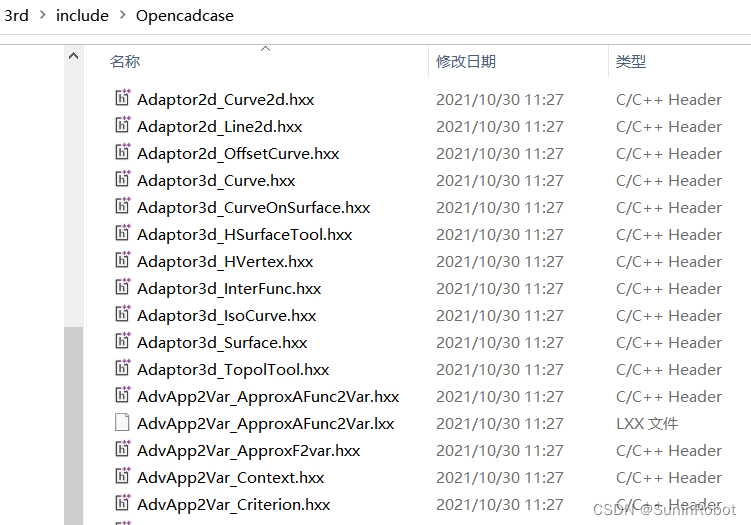

头文件目录：

库文件目录：



四、建立一个Widget项目

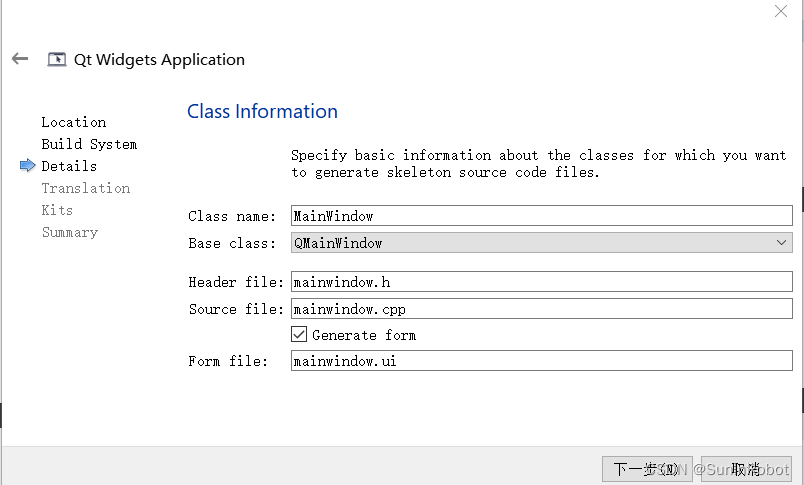

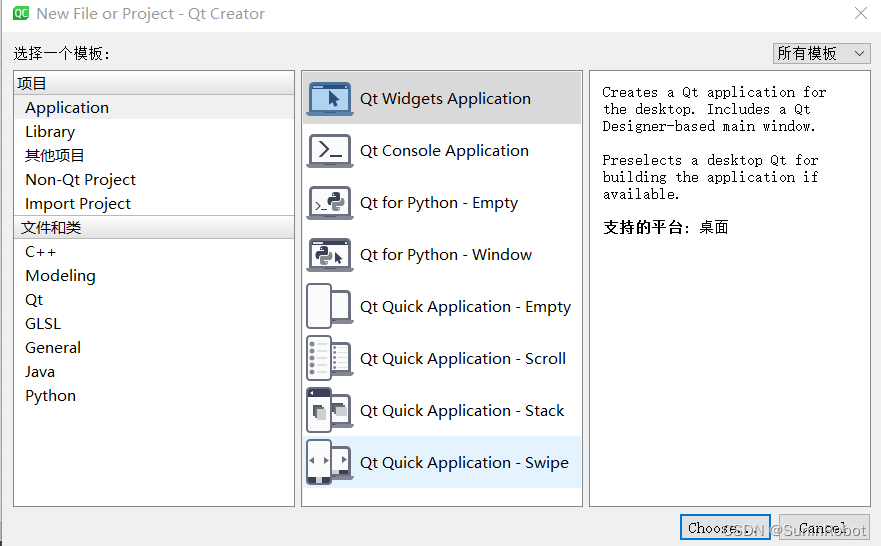

主窗口类选择继承QMainWindow:

五、与SARibbon结合

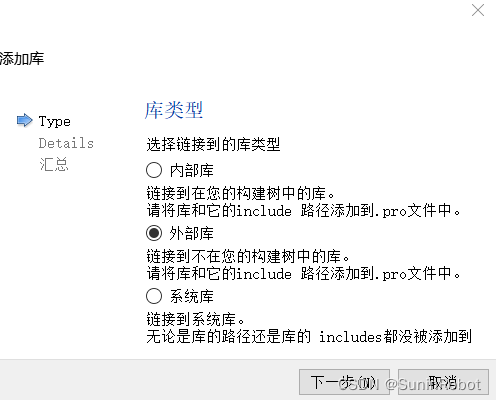

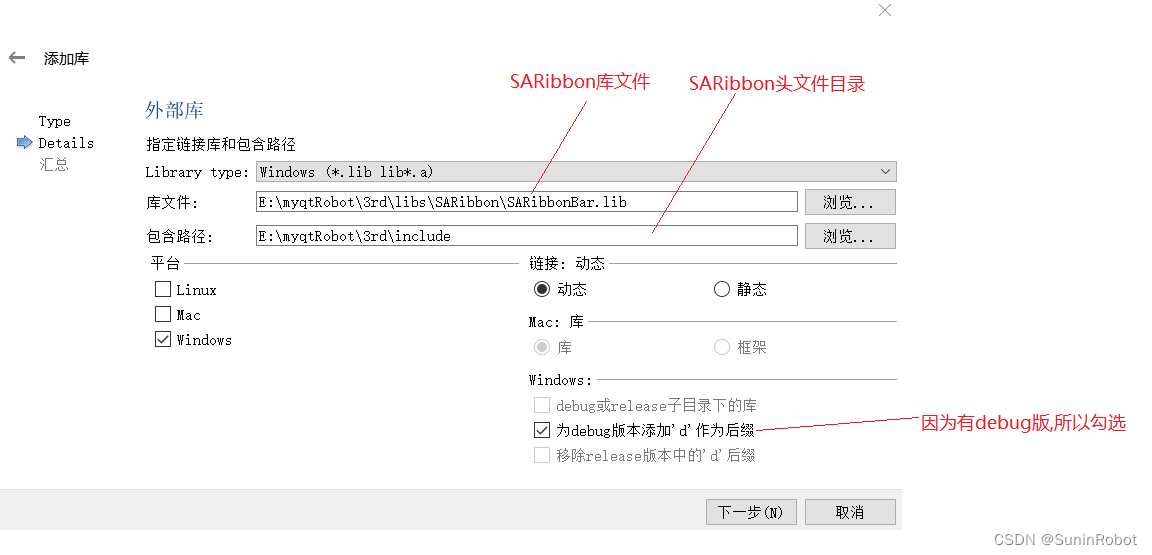

5.1 添加SARibbon库

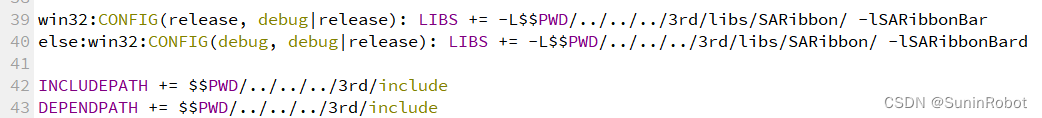

添加后，项目.pro文件会追加如下内容：

 5.2 使用SARibbon

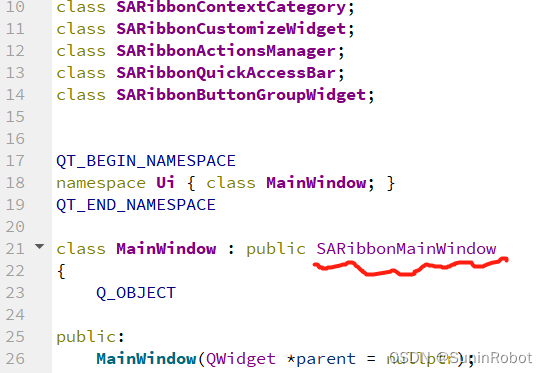

 5.2.1 MainWindow类改为继承SARibbonMainWindow

5.2.2 删除UI中的工具栏

 切记：删除MainWindow.ui的工具栏。

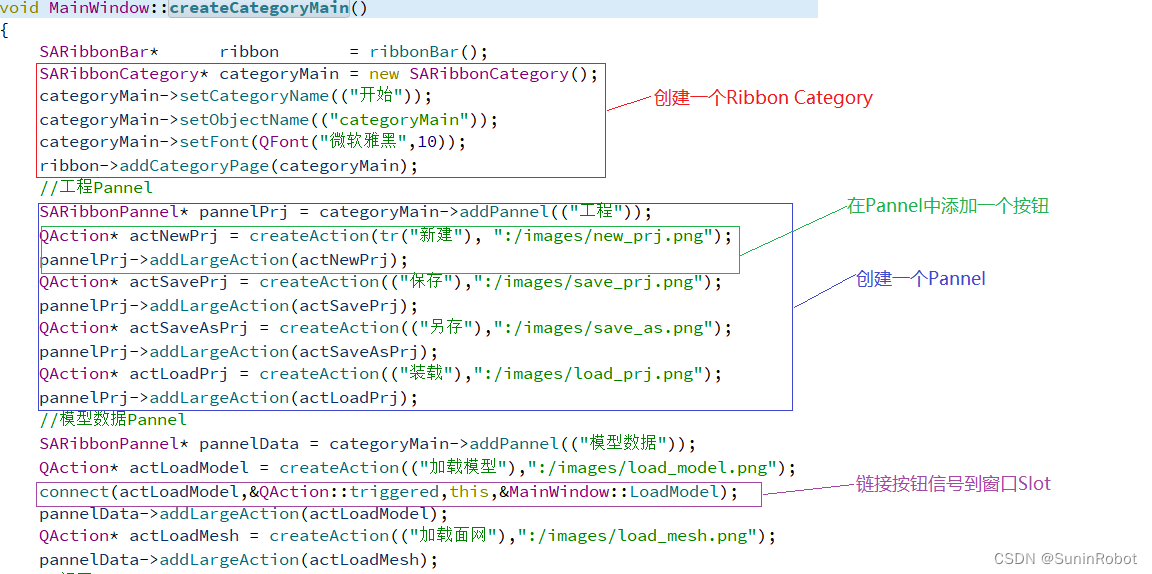

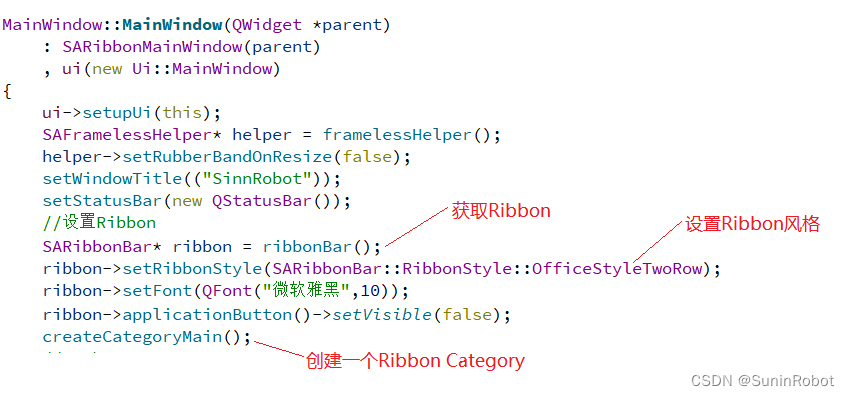

5.3创建Ribbon元素

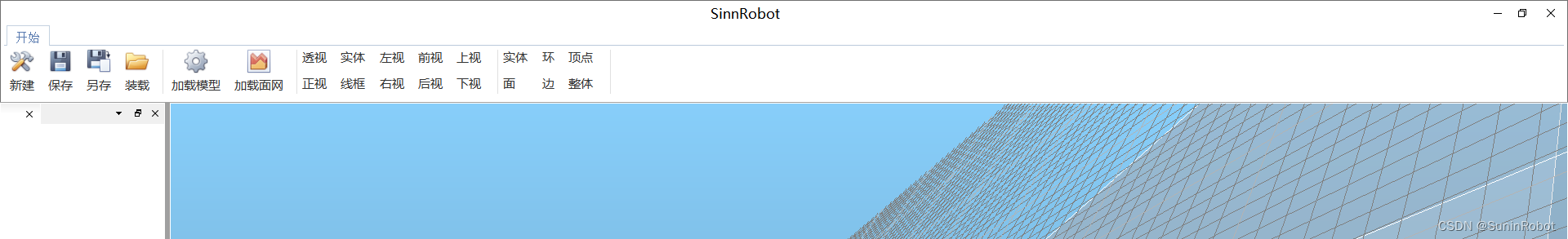

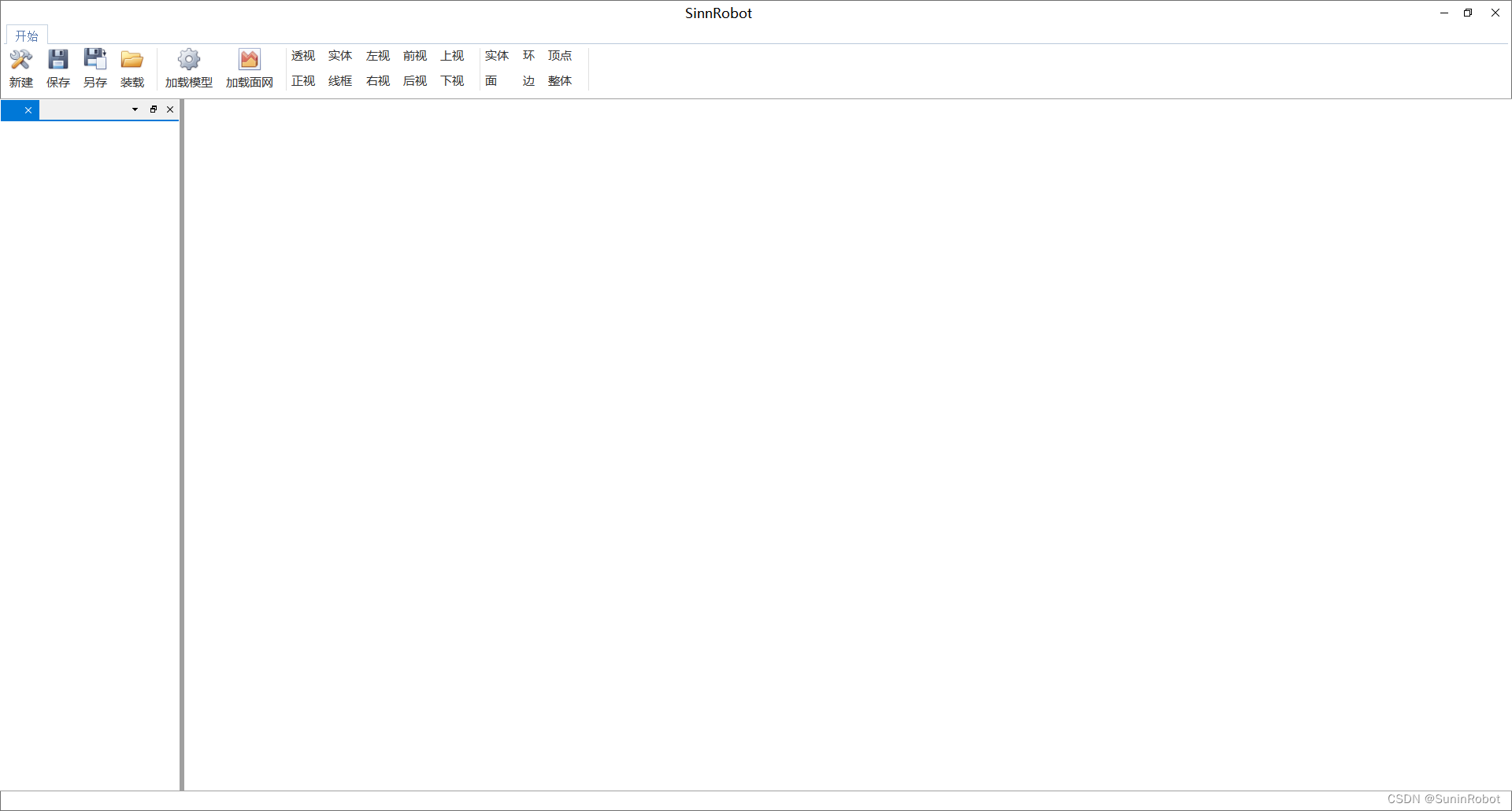

一切OK，运行后的结果如下：

六、与Qt-Advanced-Docking-System结合

 6.1 添加Qt-Advanced-Docking-System库

添加方法与添加SARibbon库类似，参考执行就OK。

6.2 使用Qt-Advanced-Docking-System

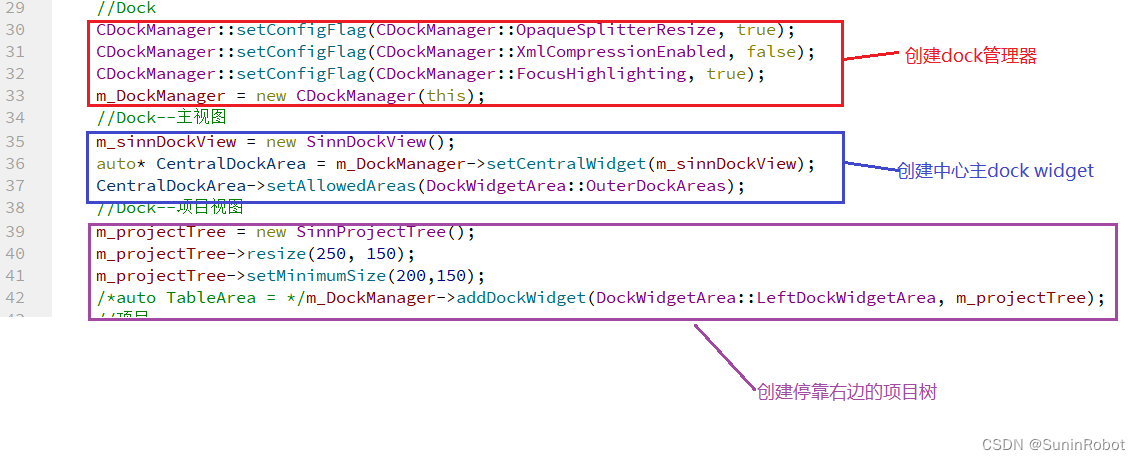

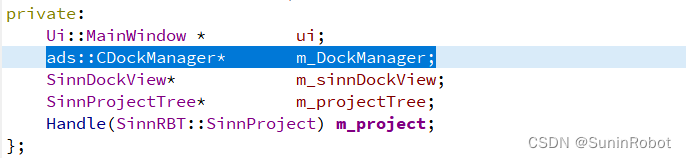

MainWindow类中建立ads::CDockManager(Dock管理器)：

创建一个Widget类SinnDockView继承ads::DockWidget。

创建一个Widget类SinnProjectTree继承ads::DockWidget。

添加Dock Widget:

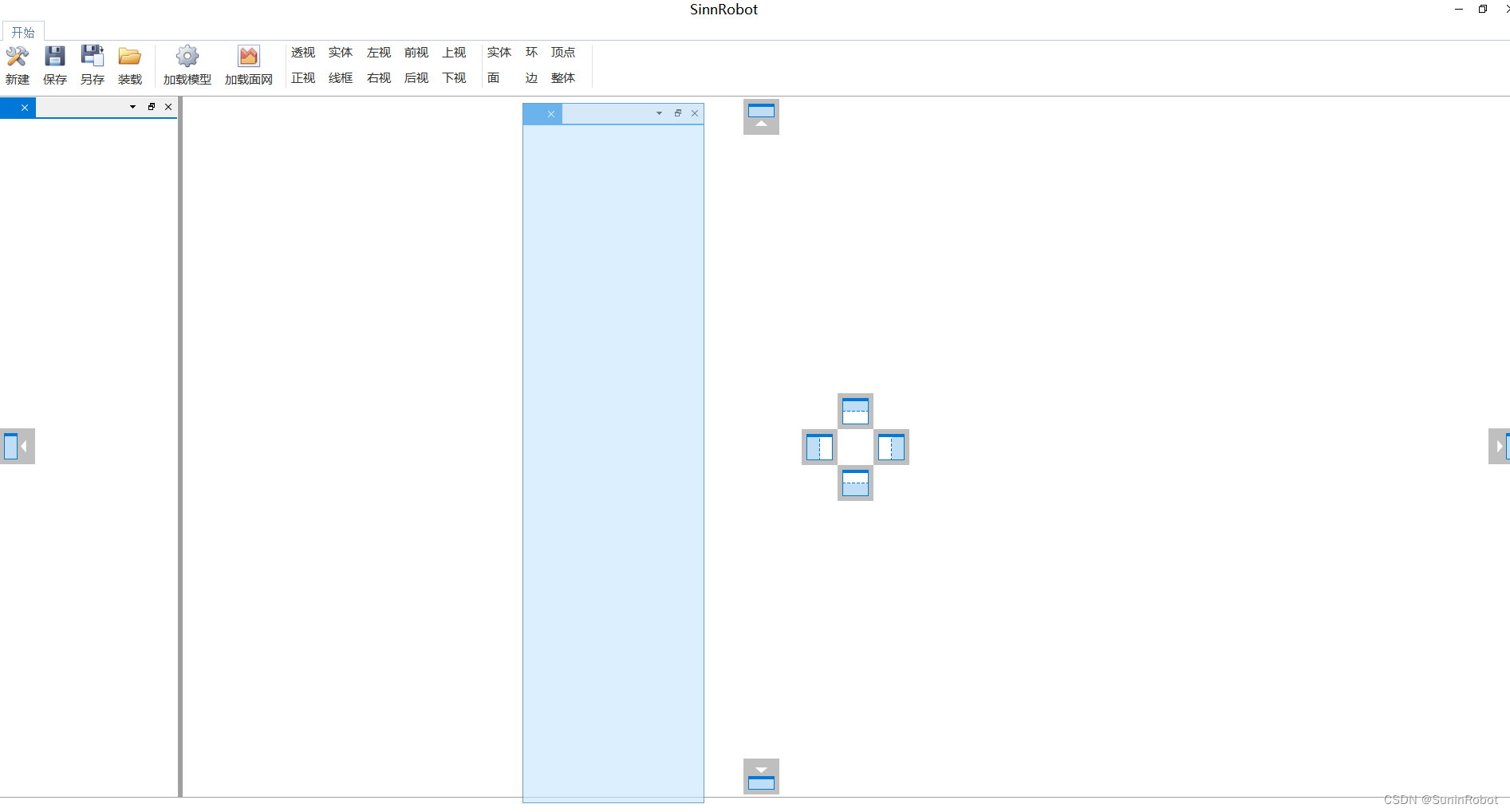

运行的结果：

七、结合Opencascade

 7.1 添加Opencascade库

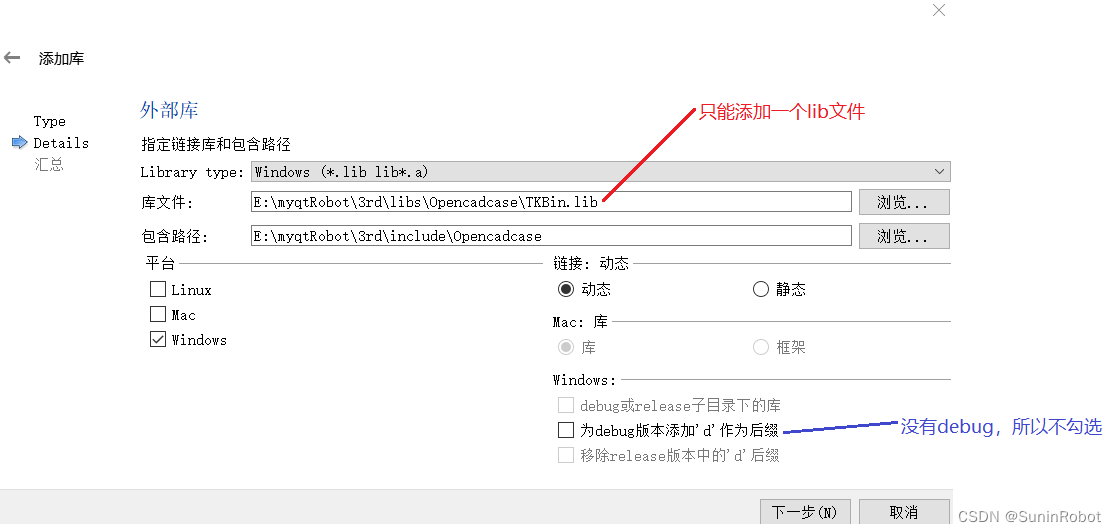

过程与添加SARibbon库类似，区别在于安装的opencascade没有debug库文件，添加时需要注意：

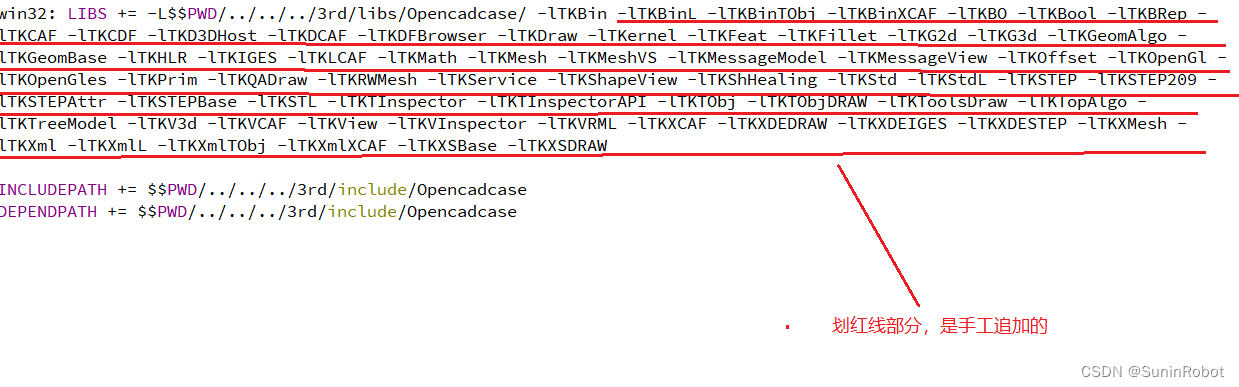

添加后,.pro项目文件后添加下面内容：

 7.2 建立一个opencascade 可视化的类SinnView

头文件:

class SinnView : public Standard_Transient

{

    DEFINE_STANDARD_RTTIEXT(SinnView, Standard_Transient)

public:

SinnView(HWND hwnd);

void Redraw();

void MustBeResized();

private:

    Handle(V3d_Viewer)             myViewer;

    Handle(V3d_View)               myView;

    Handle(AIS_InteractiveContext) myContext;

}

cpp文件：

using namespace SinnRBT;

IMPLEMENT_STANDARD_RTTIEXT(SinnView, Standard_Transient)

static Handle(Graphic3d_GraphicDriver)& GetGraphicDriver()

{

  static Handle(Graphic3d_GraphicDriver) aGraphicDriver;

  return aGraphicDriver;

}

SinnView::SinnView(HWND hwnd)

{

    //检索OpenGl驱动

    Handle(Aspect_DisplayConnection) aDisplayConnection = new Aspect_DisplayConnection();

    if (GetGraphicDriver().IsNull())

    {

        GetGraphicDriver() = new OpenGl_GraphicDriver(aDisplayConnection);

    }

    //创建适配窗口

    Handle(WNT_Window) wind = new WNT_Window((Aspect_Handle) hwnd);

    //创建V3dViewer and V3d_View

    myViewer = new V3d_Viewer(GetGraphicDriver());

    myView = myViewer->CreateView();

    myView->SetWindow(wind);

    if (!wind->IsMapped()) wind->Map();

    //创建交互上下文

    myContext = new AIS_InteractiveContext(myViewer);

    //打开灯光

    myViewer->SetDefaultLights();

    myViewer->SetLightOn();

    //激活2维网格

    this->ActivateGrid();

    //设置视图背景

    myView->SetBgGradientColors(Quantity_NOC_LIGHTSKYBLUE, Quantity_NOC_LIGHTSKYBLUE4, Aspect_GFM_VER);

    //设置投影方式:透视投影

this->SetProjectionType(Graphic3d_Camera::Projection_Perspective);

//显示坐标

    myView->TriedronDisplay(Aspect_TOTP_LEFT_LOWER, Quantity_NOC_GOLD, 0.08, V3d_ZBUFFER);

    //设置显示模式:

    this->SetDisplayMode(AIS_Shaded,Standard_True);

}

void SinnView::Redraw()

{

    if(myView.IsNull())return;

    myView->Redraw();

}

void SinnView::MustBeResized()

{

    if(myView.IsNull())return;

    myView->MustBeResized();

}

7.3 SinnDockView类创建SinnView实例

头文件：

using namespace ads;

class SinnDockView : public CDockWidget

{

public:

SinnDockView();

protected:

    virtual QPaintEngine* paintEngine() const;

    // Paint events.

    virtual void paintEvent(QPaintEvent* theEvent);

    virtual void resizeEvent(QResizeEvent* theEvent);

private:

    void init();

private:

    Handle(SinnRBT::SinnView) myView;

}

Cpp文件：

SinnDockView::SinnDockView()

    :CDockWidget("sinnDockView")

{

// No Background

    setBackgroundRole( QPalette::NoRole );

    // set focus policy to threat QContextMenuEvent from keyboard

    setFocusPolicy(Qt::StrongFocus);

    setAttribute(Qt::WA_PaintOnScreen);

    setAttribute(Qt::WA_NoSystemBackground);

    // Enable the mouse tracking, by default the mouse tracking is disabled.

    setMouseTracking( true );

    //

    init();

}

void SinnDockView::init()

{

    // Get window handle.

    HWND window_handle = (HWND) winId();

    myView = new SinnRBT::SinnView(window_handle);

}

/*!

Get paint engine for the OpenGL viewer. [ virtual public ]

*/

QPaintEngine* SinnDockView::paintEngine() const

{

    return 0;

}

void SinnDockView::paintEvent( QPaintEvent* /*theEvent*/ )

{

    if(!myView.IsNull())

    {

        myView->Redraw();

    }

}

void SinnDockView::resizeEvent( QResizeEvent* /*theEvent*/ )

{

    if( !myView.IsNull() )

    {

        myView->MustBeResized();

    }

}

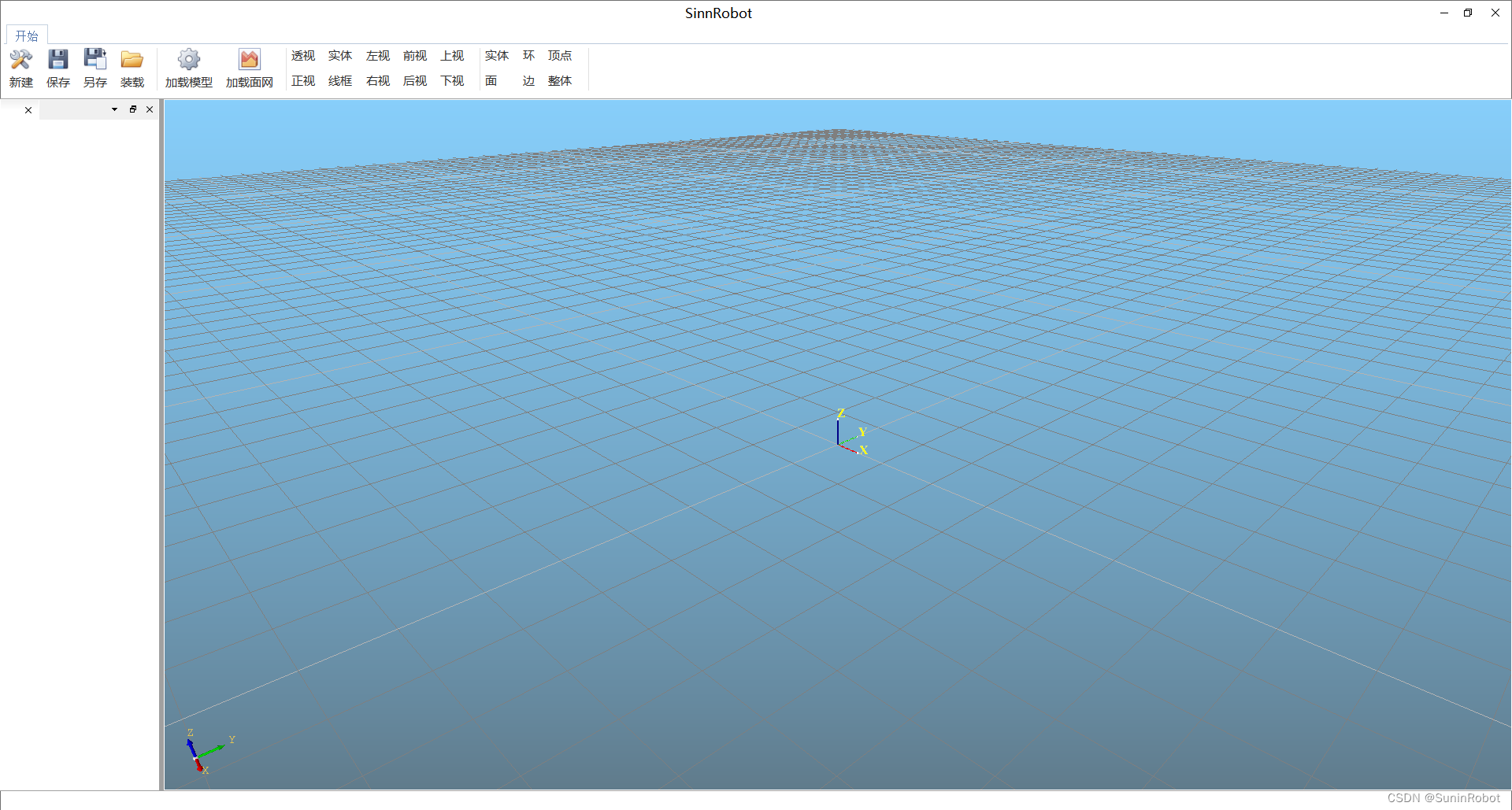

运行结果：
