机器视觉的作业

基于matlab的一个代码作业，其中借鉴了网络一个人的代码，对它进行了更加符合作业要求的改写。（找不到之前年前写作业的时候的那个文章了，其中有一段我认为写的不太对，运行起来总有问题）

(1）图片预处理:

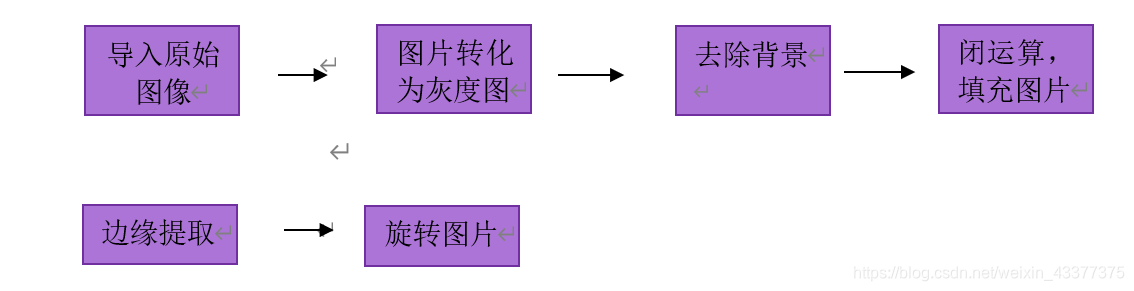

首先需要将图片进行预处理，使用函数rgb2gray将图片转化为二值图，使所有像素点的值位于0-255（黑到白），显示灰度直方图。直方图描述了该图像中关于颜色的数量特征，可以反映图像颜色的统计分布和基本色调，一般情况下，由于图像上的背景和前景物体颜色分布明显不同，从而在直方图上会出现双峰特性。阈值分割的基本思想是确定一个阈值，然后把每个像素点的灰度值和阈值相比较，根据比较的结果把该像素划分为两类——前景或背景。图像阈值化分割是一种传统的最常用的图像分割方法，因其实现简单、计算量小、性能较稳定而成为图像分割中最基本和应用最广泛的分割技术。它特别适用于目标和背景占据不同灰度级范围的图像。通过阈值分割达到去除背景的目的，流程图:

（2）找出胶囊位置 :

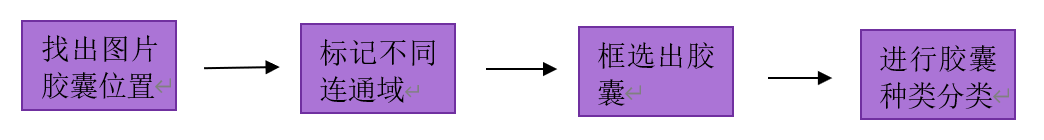

将图片进行预处理后，胶囊区域分割为不同的连通域。判断连通域个数来判断胶囊的粒数，通过与正确粒数对比，判断胶囊是否缺失。由于蓝白胶囊的白色区域与药板底色一样，无法判断白色部分大小及位置，蓝色胶囊仅判断蓝色区域。然后对连通域进行框选，确定胶囊具体位置，且标出质心位置，以便后续对胶囊种类的判断。

3.判断胶囊种类

判别胶囊种类目前可以通过连通域大小、颜色识别的方法。在MATLAB中一幅RGB图像可表示为一个MN3的三维矩阵。其中每一个彩色像素都在特定空间位置的彩色图像中对应红、绿、蓝3个分量。分量图像的数据类型决定了他们的取值范围。若一幅RGB图像的数据类型是uint8，则每个分量图像的取值范围是[0,255]。颜色识别方法为，读取该矩阵点的B分量，将上一步得到的质心坐标取出，判断质心附近的像素，通过筛选蓝色像素的方法，判断蓝色胶囊的个数。

二：具体流程

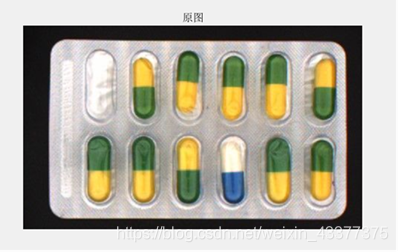

（1）读取待处理彩色药板图像，获取目标图像。
在这里插入图片描述

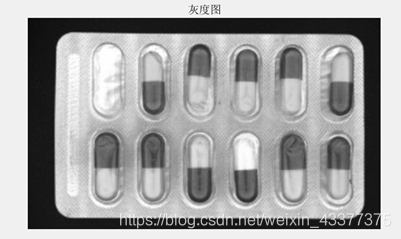

（2）图像预处理，原始彩色图像转化为灰度图。

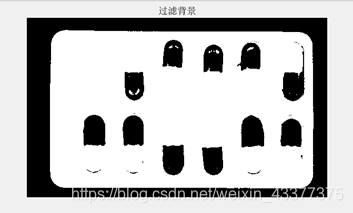

（3）通过阈值分割，去除背景。

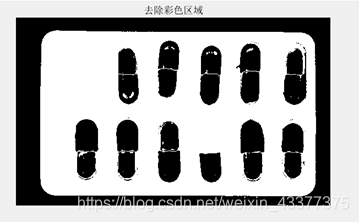

（4）再次根据阈值，判断出黄颜色区域。

（5）对图片进行取反，，利用闭循环先膨胀后腐蚀，将胶囊边缘处理的平滑整齐。
在这里插入图片描述
（6）将药板填充，确定药板边缘。

（7）通过三角形定理，确定边缘倾斜角度，将图片进行旋转。

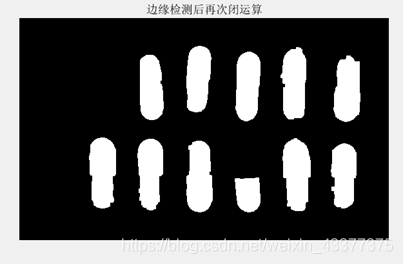

（8）由于处理后噪点过多，再次进行闭运算，去除小的噪点。

（9）划分连通域，将每个连通域用最小矩阵框出，并标出矩阵质心。
在这里插入图片描述
（10）用颜色识别确定胶囊种类。

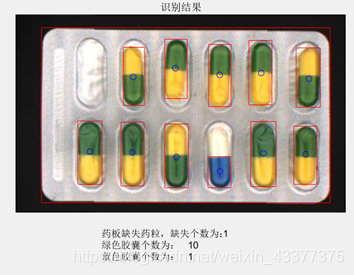

（11）计算各类胶囊个数，输出结果至图片下方以及命令执行窗口。

以下为代码，图片是网络随便找的，代码中有些数据仅针对该图片管用，如果换一个图，可能降噪不理想，提取出各种大大小小的区域。

clc; close all;clear all;                     %清除之前所有信息
%%
%图片初步处理
I=imread('089.png');             %打开图片
a=rgb2gray(I);                %进行灰度处理
figure                        %第一张图
imshow(I); title('原图');     %显示原图
figure                        %第二张图
imshow(a); title('灰度图');   %显示灰度处理后的图片
%%
%将背景去掉
x=size(a,1);        %把a的行赋值给x
y=size(a,2);        %把a的列赋值给y
g=zeros(x,y);       %建立一个空矩阵g，行数是x，列数是y
for i=1:1:x         %for循环，a矩阵中背景颜色小于120的点变成0（白到黑 0-255）
    for j=1:1:y
    if(a(i,j)<120)
       g(i,j)=0 ;
    else
      g(i,j)=255;
    end
    end
end
%%
figure
imshow(g);
title('过滤背景');
I=imread('089.png');
[m,n,d]=size(I);   %提取黄色区域
for i=1:m
    for j=1:n
        if(I(i,j,1)>150 && I(i,j,1)<256)&&(I(i,j,2)>150 && I(i,j,2)<255)&&(I(i,j,3)>0 && I(i,j,3)<100);   %找出黄色像素
        g(i,j)=0;
        end
    end
end
figure,imshow(g);
title('去除彩色区域');
%%

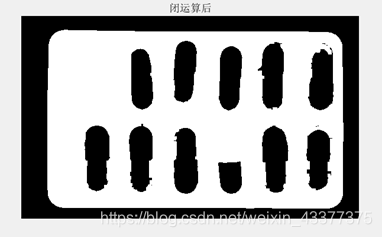

%图片闭运算处理胶囊位置
fa=1-g;     %取反
se=strel('square',5);     %将胶囊的边缘平滑整齐
closeg=imclose(fa,se);    %填充图片，闭运算先膨胀后腐蚀
closeg=1-closeg;
figure,
imshow(closeg);
title('闭运算后')

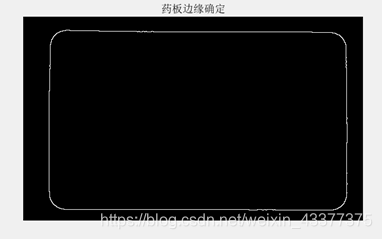

%药板边缘确定
fillg=zeros(x,y);           %又建立了一个空矩阵
fillg=imfill(g,'holes');    %填充了图片
BW=edge(fillg,'roberts');   %边缘提取
figure,
imshow(BW);
title('药板边缘确定');
%将胶囊的边缘平滑整齐
%%
tiqu1=(y-1)/2-150;
tiqu2=(y-1)/2+150;
cishu1=1;
cishu2=1;
x1=0;
x2=0;
for i=1:1:x
    if cishu1==1
        if g(i,tiqu1)==255
            x1=i;
            cishu1=0;
        end

    end
end
for i=1:1:x
    if cishu2==1
        if g(i,tiqu2)==255
            x2=i;
           cishu2=0;
        end
    end
end
theta=atan(abs(x1-x2)/abs(tiqu2-tiqu1))*180/pi;   %算出旋转度数
%%
S = imrotate(BW,-theta);
A= imrotate(closeg,-theta);
B= imrotate(fillg,-theta);
I= imrotate(I,-theta);
BW=imrotate(BW,-theta);
C=B-A;
figure
imshow(C);
title('提取胶囊轮廓');
%%
%由于处理过后噪点太多，取反闭运算，再取反
C=1-C;
se=strel('square',5);
closeg=imclose(C,se);
closeg=1-closeg;   %再次闭运算，先膨胀
figure,
imshow(closeg);
title('边缘检测后再次闭运算')
C=closeg;
%%
%标签定位
fill_write=B;
figure
imshow(B);title('确定药板位置');
start1=0;
start2=0;
sta_x1=0;
sta_x2=0;
sta_y=0;
for i=1:1:y
    if(start1==1)
        if(BW(i,y/2)==1)
            sta_y=i;
            start1=1;
        end
    end
end
for i=1:1:x
    if(start2==1)
        if(BW(i,x/2)==1)
            sta_x1=i;
            start2=1;
            i=i+20;
        end
    end
    if(start2==1)
        if(BW(i,x/2)==1)
            sta_x2=i;
            start2=2;
            i=i+20;
        end
    end
end
sta_x=sta_x2-sta_x1;
for j=(sta_y+round(sta_x/3)):1:y
   for i=1:1:x
    %fill_write(i,j)=0;
   end
end
img = regionprops(fill_write,'boundingbox');
locate = cat(1,img.BoundingBox);
%%
T = graythresh(C);           %找到合适阈值
bw_img = im2bw(C, T);        %图片进行二值化处理
img_reg = regionprops(bw_img,'area', 'boundingbox','Centroid');  %regionprops，分割连通域，求出质心
areas = [img_reg.Area];
rects = cat(1,img_reg.BoundingBox);
zhixin = cat(1,img_reg.Centroid);

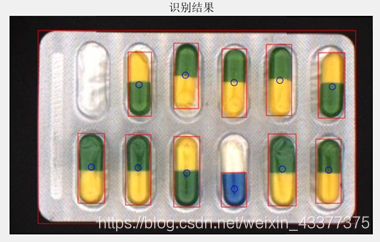

figure;
imshow(I); title('识别结果')
%%
for i = 1:size(rects, 1)  %size查询矩阵维数
    rectangle('position', rects(i, :), 'EdgeColor', 'r');%rectangle绘制矩形
    hold on
    plot(zhixin(i,1),zhixin(i,2),'ob');  %在中心处画出空心圆
    hold on
end
for i = 1:size(locate, 1)            %圈出药板位置
    rectangle('position', locate(i, :), 'EdgeColor', 'r');
        hold on
end
%%
%确定药丸颜色
gre=0;    %绿色药丸个数
blu=0;    %蓝色药丸个数
zhixin1=ceil(zhixin);    %质心坐标取整
[q,~]=size(zhixin);      %判断质心点上下20个像素是否为绿色或蓝色
for i=1:q
    xx=zhixin1(i,1);
    yy=zhixin1(i,2);
    if I(yy,xx,3)>130||I(yy+20,xx,3)>130||I(yy-20,xx,3)>130
        blu=blu+1;
    else
        gre=gre+1;
    end
end
%正确药板数为：12
right=12;
quie=right-q;
if quie==0
    text(150,380,'药板无药粒缺失');
else
    text(150,380,'药板缺失药粒，缺失个数为：');
    text(360,380,num2str(quie));
end
text(150,400,'绿色胶囊个数为：')
text(300,400,num2str(gre));
text(150,420,'蓝色胶囊个数为：')
text(300,420,num2str(blu));
%%

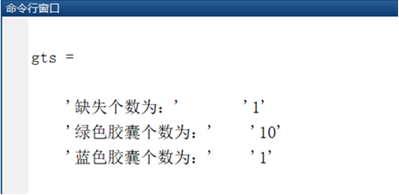

qts={'缺失个数为：'};
qs=num2str(quie);
gts={'绿色胶囊个数为：'};
as=num2str(gre);
bts={'蓝色胶囊个数为：'};
bs=num2str(blu);
gts=[qts qs;gts as;bts bs];
gts
