linux 搭建负载均衡集群——LVS的TUN模式的搭建部署

本文介绍TUN模式下的IPVS负载均衡原理及在Red Hat Enterprise Linux 6.5上的部署过程。通过配置调度器与后端服务器,实现客户端请求的高效分发。文章详细记录了从模块加载到策略保存的每一步操作。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一.TUN模式简介

  •  TUN是IP Tunneling ,IP隧道的简称,它将调度器收到的IP数据包封装在一个新的IP数据包中,转交给应用服务器,然后实际服务器的返回数据会直接返回给用户。
  •  IP隧道(IP tunneling)是将一个IP报文封装在另一个IP报文的技术,这可以使得目标为一个IP地址的数据报文能被封装和转发到另一个IP地址。IP隧道技术亦称为IP封装技术(IP encapsulation)。IP隧道主要用于移动主机和虚拟私有网络(Virtual Private Network),在其中隧道都是静态建立的,隧道一端有一个IP地址,另一端也有唯一的IP地址


二.实验环境(rhel6.5版本)

1. 各主机信息

主机名IP
server1(调度器)172.25.8.1
server2(后端服务器)172.25.8.2
server3(后端服务器)172.25.8.3

2. server2与server3安装apache,在默认发布目录/var/www/html下编写发布文件,并开启httpd服务

三.TUN隧道模式的搭建部署

实验前提调度器(server1)以配置好ipvsadm:配置步骤请查看博文:

https://blog.youkuaiyun.com/weixin_43369306/article/details/96474533

配置调度器server1:

  1. 删除之前DR模式添加的策略

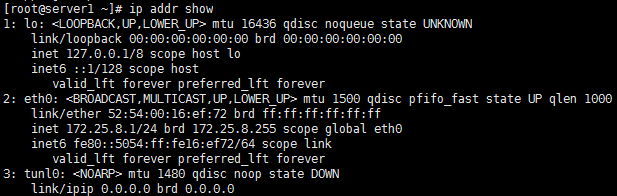

     2. 添加隧道

添加模块(删除模块:modprobe -r ipip)

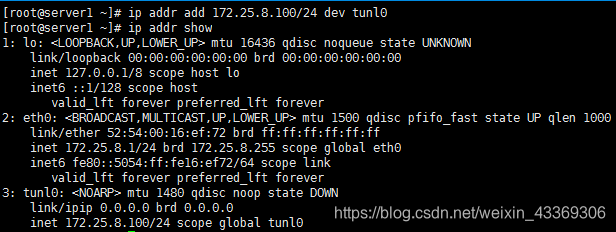

     3. 给隧道添加Virtual IP

ip addr del 172.25.83.100/24 dev eth0 #删除DR模式下绑定的Virtual IP

给隧道添加Virtual IP

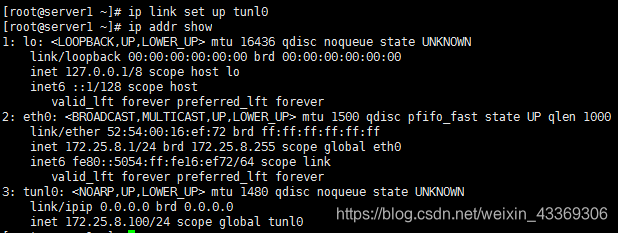

     4. 激活隧道

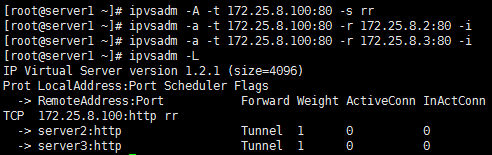

5. 添加新的策略

-i 指定隧道模式

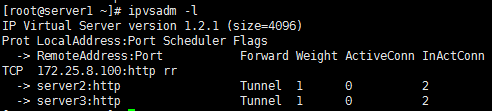

6. 保存策略

配置后端服务器server2:

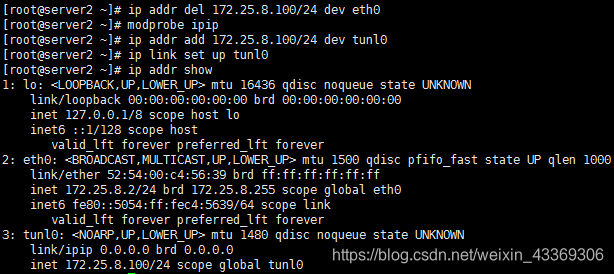

1. 添加隧道

先删除先前的虚拟ip,再添加

2. 给隧道添加Virtual IP

3. 激活隧道

4. 修改rp_filter 参数

Linux内核参数 rp_filter:

https://www.cnblogs.com/lipengxiang2009/p/7446388.html

https://www.jianshu.com/p/16d5c130670b

需要关掉反向路径检测(反向路径检测:当以100访问进来的包要符合内核的某种规则,出去的应该还是100,如果不关掉的话,出去的路径是4.2,客户端不会接受)

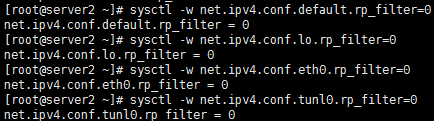

重新加载

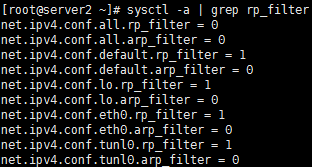

查看后发现仍有一个参数的值是1,此时必须要从文件中修改

编辑文件,将参数该为0

再重新加载

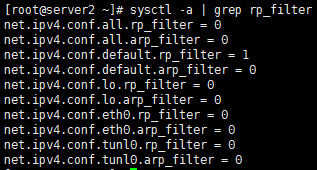

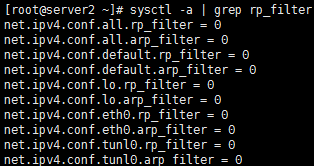

再次查看,发现参数已全部该为0

为什么要修改rp_filter参数?

  • rp_filter参数用于控制系统是否开启对数据包源地址的校验。有三个值,0、1、2,具体含义:
  • 0:不开启源地址校验。
  • 1:开启严格的反向路径校验。对每个进来的数据包,校验其反向路径是否是最佳路径。如果反向路径不是最佳路径,则直接丢弃该数据包。
  • 2:开启松散的反向路径校验。对每个进来的数据包,校验其源地址是否可达,即反向路径是否能通(通过任意网口),如果反向路径不同,则直接丢弃该数据包。


配置后端服务器server3:与server2一样的配置步骤


客户端(真机)测试:
