LVS_DR 模式的高可用集群High-Avaliability（keepalived）

keepalived及LVS概述：http://www.elecfans.com/d/700023.html

在实验之前，

• 安装vm4虚拟机（修改ip为172.25.83.4，修改主机名为server4）
• 在server1上，将之前设置的健康检查对应的服务(ldirectored)关掉，并设置为开机不自启

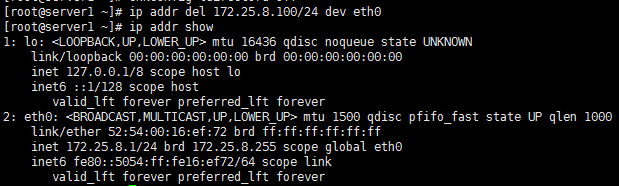

• 在server1上，将之前在网卡eth0上添加的虚拟ip(172.25.83.100)删除

一.keepalived简介
Keepalived是基于vrrp协议的一款高可用软件。Keepailived有一台主服务器和多台备份服务器，在主服务器和备份服务器上面部署相同的服务配置，使用一个虚拟IP地址对外提供服务，当主服务器出现故障时，虚拟IP地址会自动漂移到备份服务器。
vrrp协议：

VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议），VRRP是为了解决静态路由的高可用。VRRP的基本架构虚拟路由器由多个路由器组成，每个路由器都有各自的IP和共同的VRID(0-255)，其中一个VRRP路由器通过竞选成为MASTER，占有VIP，对外提供路由服务，其他成为BACKUP，MASTER以IP组播（组播地址：224.0.0.18）形式发送VRRP协议包，与BACKUP保持心跳连接，若MASTER不可用（或BACKUP接收不到VRRP协议包），则BACKUP通过竞选产生新的MASTER并继续对外提供路由服务，从而实现高可用。


二.实验环境（rhel6.5版本）

主机名    IP
server1(主调度器)：LVS MASTER    172.25.8.1
server2(真实服务器)：Realserver1    172.25.8.2
server3(真实服务器)：Realserver2    172.25.8.3
server4(副调度器)：LVS BACKUP    172.25.8.4
（备用master：当主master在工作时，它是处于休眠状态，一旦原来的master挂掉，立马成为新的主master）

Virtual IP：172.25.8.100


三.高可用的部署

1.配置server1

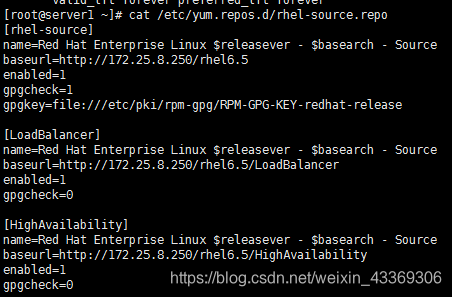

（1）添加负载均衡和高可用yum源

（2）下载keepalived 安装包并解压

（3）安装keepalived 的依赖包：openssl-devel，gcc

（4）进入keepalived 解压目录进行源码编译安装

源码预编译

源码编译并安装

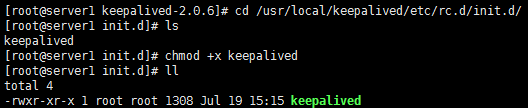

（5）赋予keepalived 脚本可执行权限

（6）做软链接方便管理keepalived

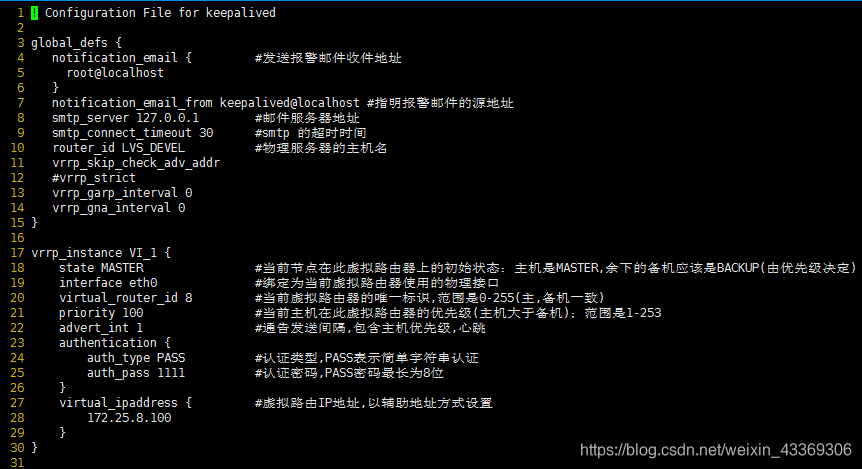

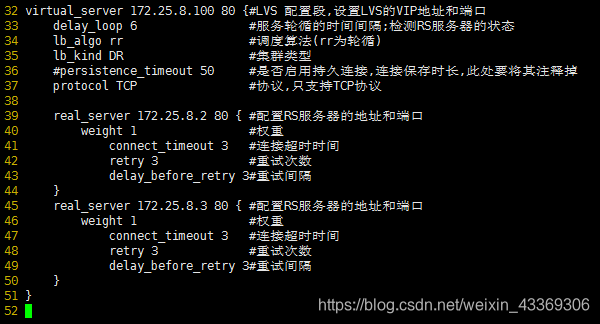

（7）编辑配置文件

（8）将配置好的keepalived发送给server4(备用调度器)

2. 配置server4

（1）添加负载均衡和高可用yum源

（2）同样做软链接

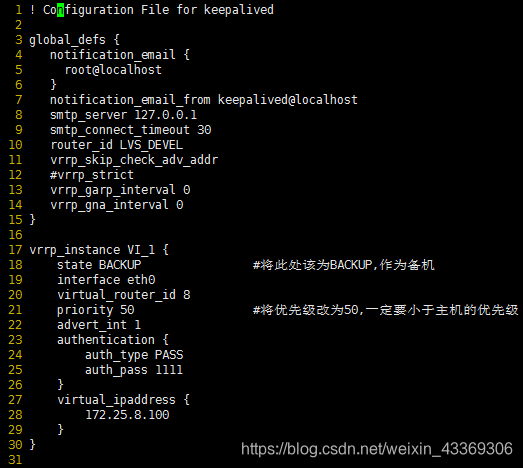

（3）修改keepalived配置文件，将本机改为备用调度器(修改两个地方)

3. 测试

（1）开启server1(主机)与server4(备机)的keepalived

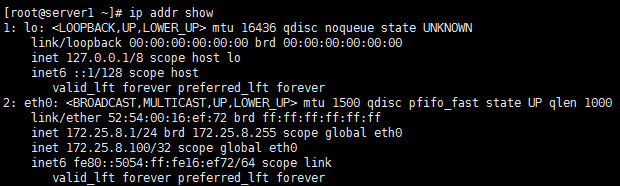

此时，会自动分配vip(172.25.83.100)给主机，因为主，备机同时开启时，主机的优先级高

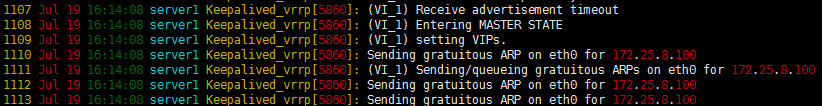

可以查看日志

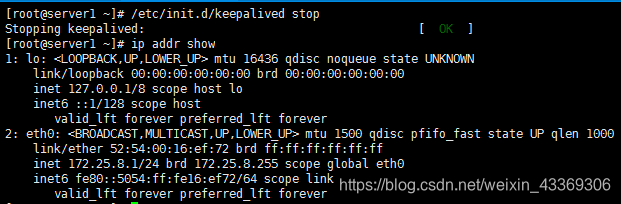

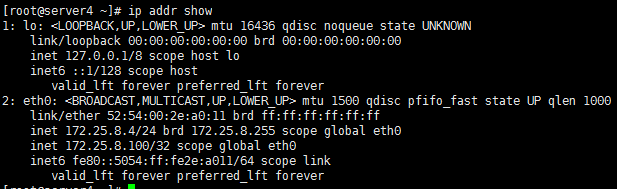

（2）当关掉主机的keepalived服务时，vip地址会自动漂移到备机(server4)上

4.

高可用下测试健康检查：（在物理机上测试——IP为172.25.8.250）

• 值的注意的是：因为只有server1上配置了健康检查，所以必须使高可用服务得到的虚拟ip放在server1上（开启server1上的keepalived）。

打开server1上的健康检查对应的服务（ldirectored）

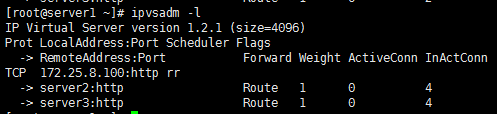

（1）两台realserver都正常时(开启http服务)

（2）当有一台realserver出现故障时(关掉server2的http服务)

此时调度器中剩下的真实的服务器只剩下server3

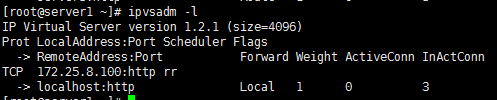

（3）当两台realserver都出现故障时(server2与server3同时关掉http服务)

此时调度器中已经没有真实服务器
