【CYW20819】六、HCI接口控制

1. 前言

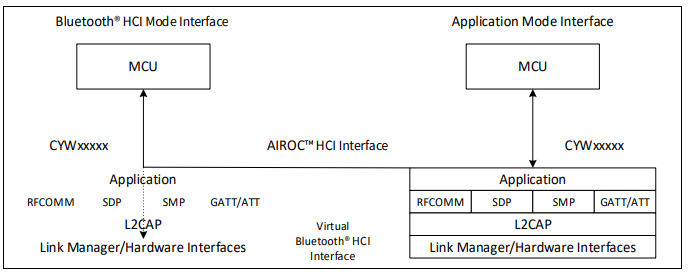

有时候因为CYW20819资源不足或者其他原因不能满足产品设计需求，仅想将CYW20819作为一个蓝牙模组来使用，此时主控需要通过HCI接口来控制CYW20819。

HCI接口物理层上可以是UART，SPI或者USB。在应用过程中，我们更加需要去关注HCI命令格式，比如发送什么数据代表什么意思。可以参考 HCI Control Protocol，命令解析代码芯片厂家一般都是做好了的，可以直接拿来用。

本文将介绍通过电脑上位机ClinentControl来控制 CYW20819。

2. ClientControl

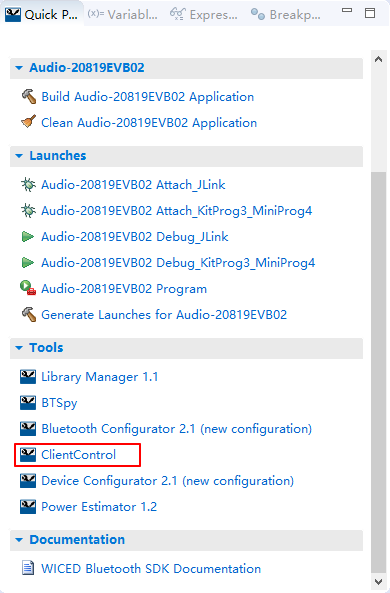

ClientControl是赛普拉斯的HCI上位机，通过它可以向DEMO板通过串口发送HCI命令或者升级。

2.1 连接demo板

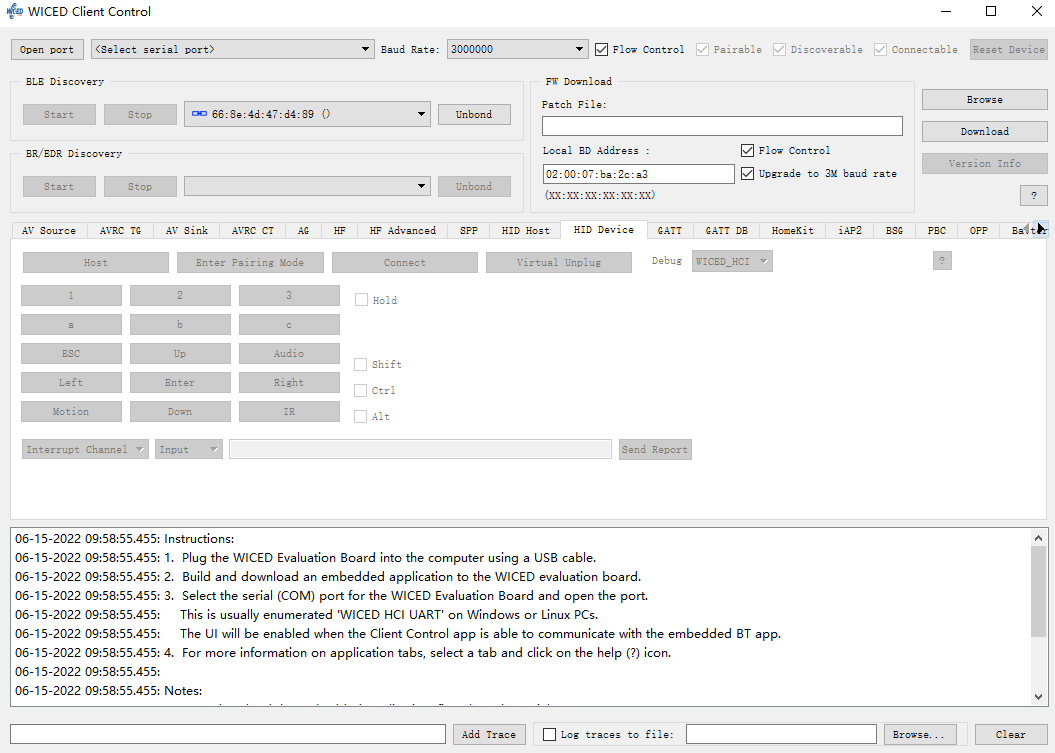

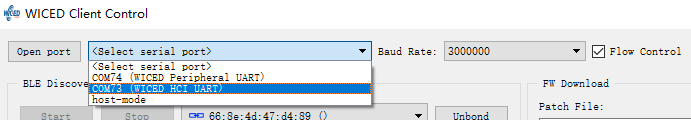

ClientControl是通过UART控制DEMO板的，选择WICED HCI UART，其他默认。

点击打开Open port。

2.2 发送HCI命令

ClientControl本身将集成了各种各样HCI命令，可以通过界面来操作，在这之前，也要保证DEMO板里面的固件是支持解析HCI命令的。

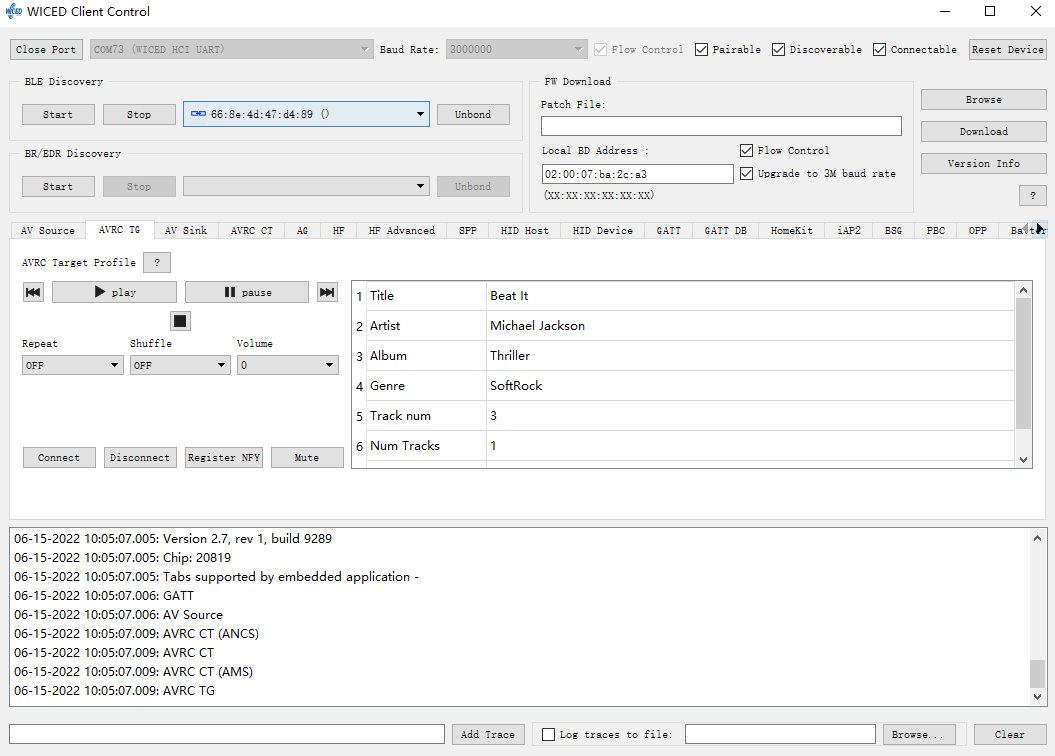

比如发现附近的BLE 设备，点击Start：

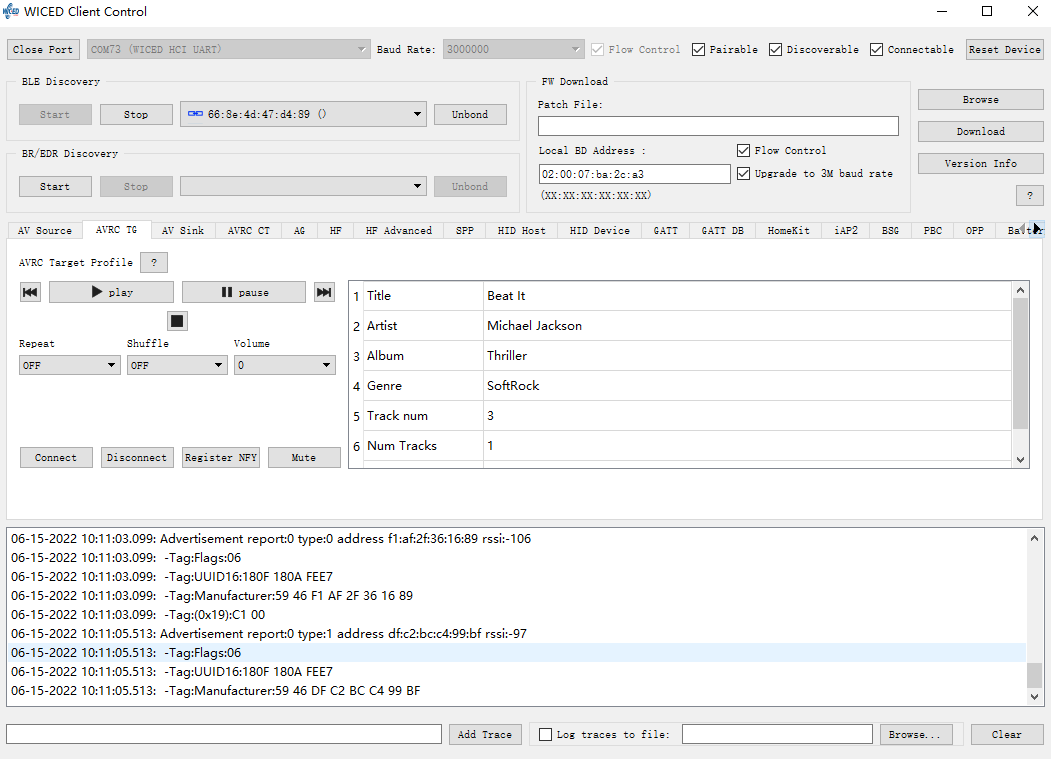

结果：

2.3 升级

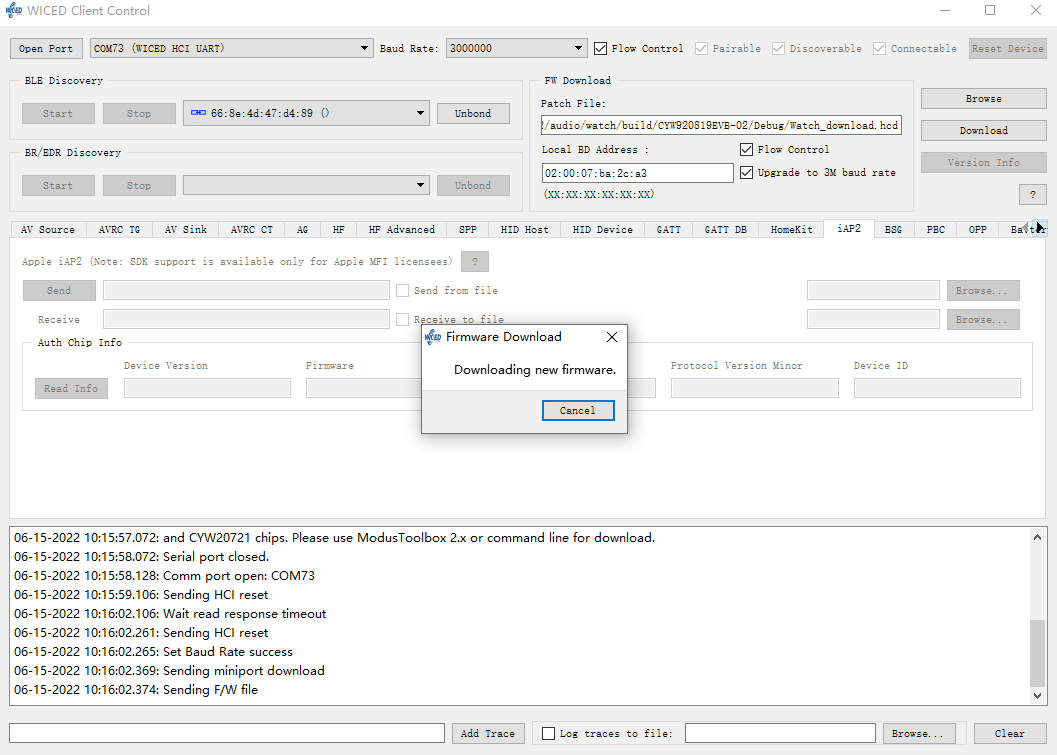

选择编译结果里的Hcd文件：

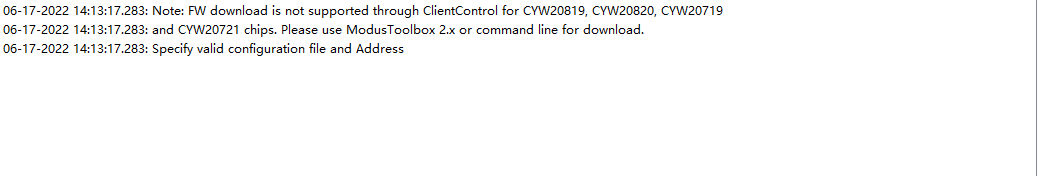

注意CYW20819不支持升级：

3. HCI命令解析

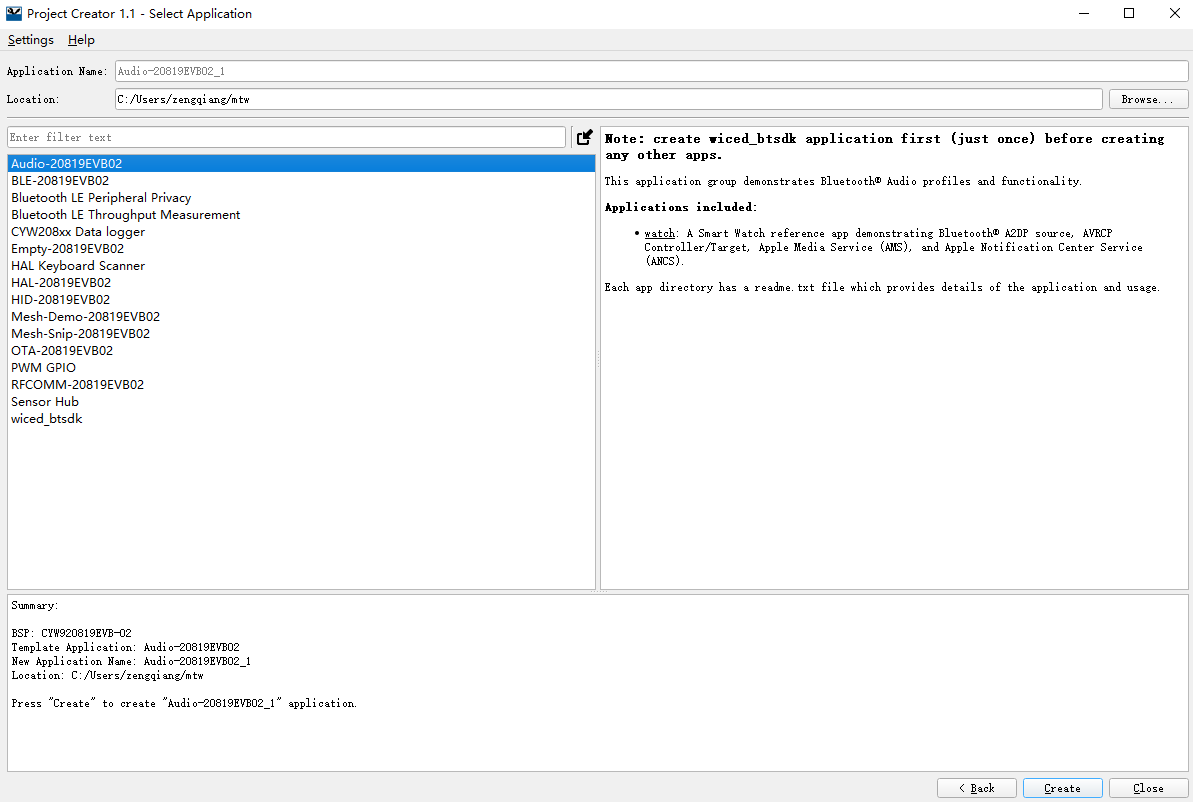

如果将 CYW20819 当做蓝牙模组来使用，那么 CYW20819 需要支持HCI命令解析的功能。官方例子 Audio-20819EVB02 支持该功能。

3.1 开始广播

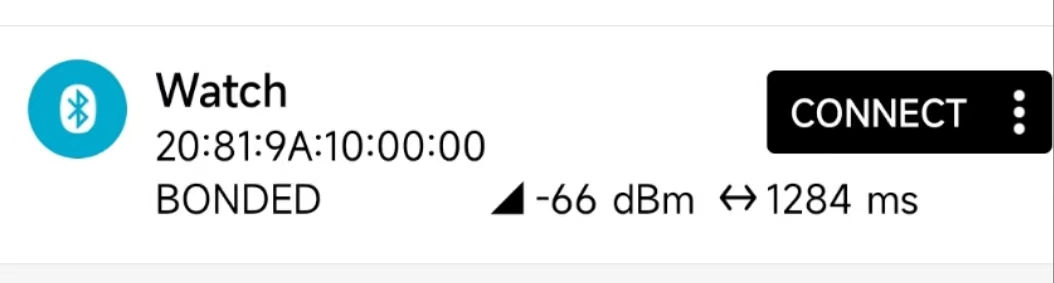

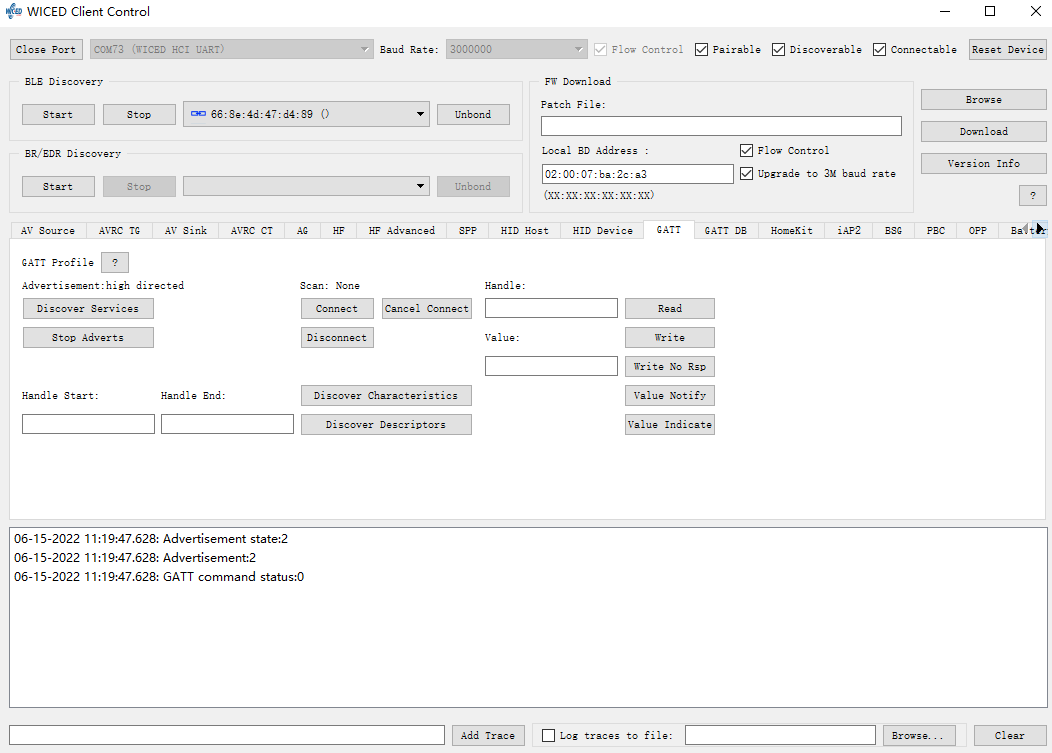

将该例子编译下载进去，是可以正常跑的，比如通过ClientControl控制DEMO开始广播，通过nRF Connect是可以扫描到的。

3.2 Audio-20819EVB02 打印问题

Audio-20819EVB02例子跑起来的时候串口打印是没有输出的，查了半天没找到问题，最后发现将波特率改小些（改为115200）可以正常运行了。

// wiced_hal_puart_configuration(3000000, PARITY_NONE, STOP_BIT_2);
wiced_hal_puart_configuration(115200, PARITY_NONE, STOP_BIT_2);

4. 代码框架

4.1 HCI串口初始化

const wiced_transport_cfg_t transport_cfg =
{
    .type = WICED_TRANSPORT_UART,
    .cfg =
        {
            .uart_cfg =
                {
                    .mode = WICED_TRANSPORT_UART_HCI_MODE,
                    .baud_rate = HCI_UART_DEFAULT_BAUD},
        },
    .rx_buff_pool_cfg =
        {
            .buffer_size = TRANS_UART_BUFFER_SIZE,
            .buffer_count = WICED_TRANSPORT_BUFFER_COUNT},
    .p_status_handler = hci_control_transport_status,
    .p_data_handler = hci_control_proc_rx_cmd,
    .p_tx_complete_cback = hci_control_transport_tx_cplt_cback};

可以看到除了初始化UART外设之后，这个结构体里面还包括三个回调函数：

• hci_control_transport_status （外设状态回调）
• hci_control_proc_rx_cmd （命令接收）
• hci_control_transport_tx_cplt_cback （发送完成回调）

我们主要关注hci_control_proc_rx_cmd，这个接口是对上位机发过来的命令进行解析。

4.2 hci_control_proc_rx_cmd

该函数是 HCI Control Protocol 的部分实践。

/*
 * Handle received command over UART. Please refer to the WICED Smart Ready
 * Software User Manual (WICED-Smart-Ready-SWUM100-R) for details on the
 * HCI UART control protocol.
 */
static uint32_t hci_control_proc_rx_cmd(uint8_t *p_buffer, uint32_t length)
{
    uint16_t opcode;
    uint16_t payload_len;
    uint8_t *p_data = p_buffer;
    uint8_t buffer_processed = WICED_TRUE;

    if (!p_buffer)
    {
        return HCI_CONTROL_STATUS_INVALID_ARGS;
    }

    // Expected minimum 4 byte as the wiced header
    if ((length < 4) || (p_data == NULL))
    {
        WICED_BT_TRACE("invalid params\n");
        wiced_transport_free_buffer(p_buffer);
        return HCI_CONTROL_STATUS_INVALID_ARGS;
    }

    STREAM_TO_UINT16(opcode, p_data);      // Get OpCode
    STREAM_TO_UINT16(payload_len, p_data); // Gen Payload Length

    WICED_BT_TRACE("cmd_opcode 0x%02x\n", opcode);

    switch ((opcode >> 8) & 0xff)
    {
    case HCI_CONTROL_GROUP_DEVICE:
        hci_control_device_handle_command(opcode, p_data, payload_len);
        break;

#if (WICED_APP_LE_INCLUDED == WICED_TRUE)
    case HCI_CONTROL_GROUP_LE:
    case HCI_CONTROL_GROUP_GATT:
        hci_control_le_handle_command(opcode, p_data, payload_len);
        break;
#endif

#if (WICED_APP_AUDIO_SRC_INCLUDED == WICED_TRUE)
    case HCI_CONTROL_GROUP_AUDIO:
        hci_control_audio_handle_command(opcode, p_data, payload_len);
        break;
#endif
#if (WICED_APP_AUDIO_RC_TG_INCLUDED == WICED_TRUE)
    case HCI_CONTROL_GROUP_AVRC_TARGET:
        hci_control_avrc_handle_command(opcode, p_data, payload_len);
        break;
#endif

    case HCI_CONTROL_GROUP_AVRC_CONTROLLER:
#if (WICED_APP_AUDIO_RC_TG_INCLUDED == WICED_TRUE)
        if ((avrcp_profile_role == AVRCP_TARGET_ROLE) &&
            (hci_control_rc_target_is_connected()))
        {
            hci_control_avrc_handle_command(opcode, p_data, payload_len);
        }
        else
        {
#endif
#if (WICED_APP_LE_SLAVE_CLIENT_INCLUDED == WICED_TRUE)
            if (wiced_bt_ams_client_connection_check())
            {
                hci_control_ams_handle_command(opcode, p_data, payload_len);
            }
            else
#endif
#if (WICED_APP_AUDIO_RC_CT_INCLUDED == WICED_TRUE)
            {
                hci_control_avrc_handle_ctrlr_command(opcode, p_data, payload_len);
            }
        }
#endif
        break;

#if (WICED_APP_TEST_INCLUDED == WICED_TRUE)
    case HCI_CONTROL_GROUP_TEST:
        hci_control_test_handle_command(opcode, p_data, payload_len);
        break;
#endif

#if (WICED_APP_ANCS_INCLUDED == WICED_TRUE)
    case HCI_CONTROL_GROUP_ANCS:
        hci_control_ancs_handle_command(opcode, p_data, payload_len);
        break;
#endif

#if (WICED_APP_HFP_AG_INCLUDED == WICED_TRUE)
    case HCI_CONTROL_GROUP_AG:
        hci_control_ag_handle_command(opcode, p_data, payload_len);
        break;
#endif

    case HCI_CONTROL_GROUP_MISC:
        hci_control_misc_handle_command(opcode, p_data, payload_len);
        break;

    default:
        WICED_BT_TRACE("unknown class code (opcode:%x)\n", opcode);
        break;
    }
    if (buffer_processed)
    {
        // Freeing the buffer in which data is received
        wiced_transport_free_buffer(p_buffer);
    }

    return HCI_CONTROL_STATUS_SUCCESS;
}

5. 写在最后

本文介绍了HCI接口的实现以及使用ClientControl控制通过HCI接口控制DEMO，本质上是 HCI Control Protocol 的实践。
