flannel三种模型安装部署详解

yht_1990关注[2020-10-04 12:13:47](javascript:😉

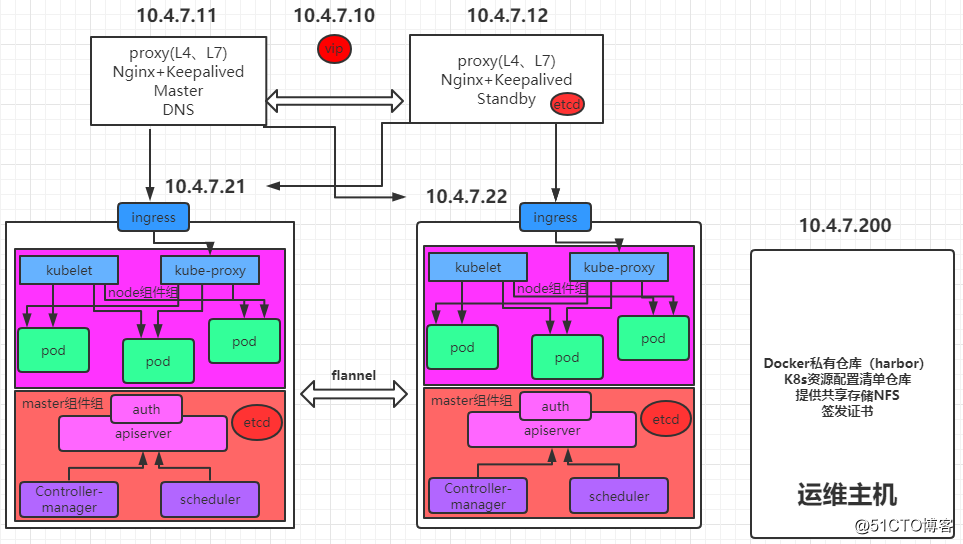

架构图
二进制部署K8s集群第19节addons之flannel三种模型安装部署详解
kubernetes设计了网络模型，但却将它的实现交给了网络插件，CNI网络插件最主要的功能主是实现pod资源能够跨宿主机进行通信

常见的CNI网络插件：

Flannel
Calico
Canal
Contiv
OpenContrail
NSX-T
Kube-router

Flannel三种模型：

host-gw
VxLan
Directrouting

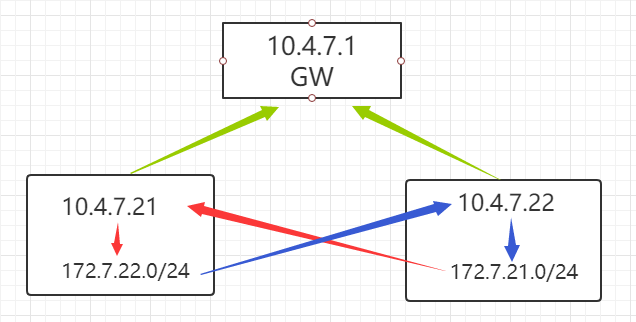

1.1 host-gw模型

二进制部署K8s集群第19节addons之flannel三种模型安装部署详解

host-gw模型即网关模式，在服务器直接添加一条静态路由即可，效率高，各节点必须在同一网段

10.4.7.21通过172.7.22.0这条静态路由连接10.4.7.22这台主机再连接172.7.21网段，反之亦是

/opt/etcd/etcdctl set /coreos.com/network/config '{"Network": "172.7.0.0/16", "Backend": {"Type": "host-gw"}}'
/opt/etcd/etcdctl set /coreos.com/network/config # 查看
/opt/etcd/etcdctl rm /coreos.com/network/config # 删除

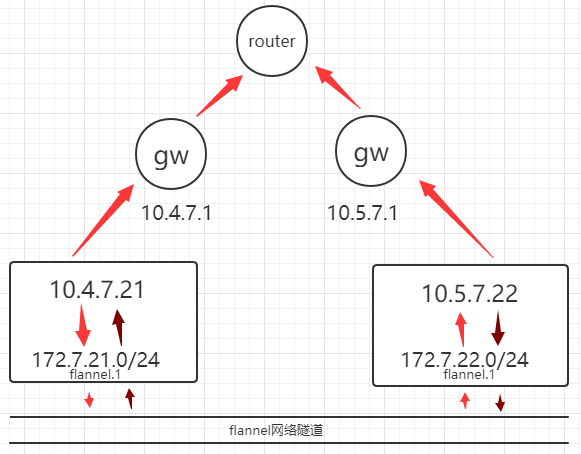

1.2 VxLAN模型

二进制部署K8s集群第19节addons之flannel三种模型安装部署详解

在不同网段，可以用VxLAN模式，主机A会生成一个flannel.1网卡，通过封装头从flannel.1网卡出去,通过flanne隧道传出，从flannel.1网卡传入拆包，到达目标主机网卡到指向的静态路由，效率低

/opt/etcd/etcdctl set /coreos.com/network/config '{"Network": "172.7.0.0/16", "Backend": {"Type": "VxLAN"}}'

1.3 Directrouting模型

直接路由模式，结合了VxLAN和host-gw模型
自动识别服务器，如果同网段，则使用host-gw模型，如果不同网段则使用VxLAN模型

/opt/etcd/etcdctl set /coreos.com/network/config '{"Network": "172.7.0.0/16", "Backend": {"Type": "VxLAN","Directrouting": true}}'

1.4 Flannel部署

1.4.1 集群规划

主机名	IP	角色	节点
hdss21-host.com	10.4.7.21	Flannel	Node
hdss22-host.com	10.4.4.22	Flannel	Node

1.4.2 下载解压

在hdss21-host.com操作，hdss22-host.com操作类似

下载链接：https://github.com/coreos/flannel/releases

cd /opt/src
rz ==> flannel-v0.12.0-linux-amd64.tar.gz
mkdir /opt/flanneld-v0.12.0
tar xf flannel-v0.12.0-linux-amd64.tar.gz -C /opt/flanneld-v0.12.0
ln -s /opt/flanneld-v0.12.0 /opt/flannel

1.4.3 创建配置

cat > /opt/flannel/subnet.env <<'eof'
FLANNEL_NETWORK=172.7.0.0/16
FLANNEL_SUBNET=172.7.21.1/24
FLANNEL_MTU=1500
FLANNEL_IPMASQ=false
eof

不同地方

172.4.7.21 配置 FLANNEL_SUBNET=172.7.21.1/24

172.4.7.22 配置 FLANNEL_SUBNET=172.7.22.1/24

1.4.4 拷贝证书

mkdir /opt/flannel/certs
scp hdss7-200:/opt/certs/ca.pem /opt/flannel/certs/
scp hdss7-200:/opt/certs/client.pem /opt/flannel/certs/
scp hdss7-200:/opt/certs/client-key.pem /opt/flannel/certs/

1.4.5 创建启动脚本

cat > /opt/flannel/flanneld.sh <<'eof'
#!/bin/sh
./flanneld \
  --public-ip=10.4.7.21 \
  --etcd-endpoints=https://10.4.7.12:2379,https://10.
