最近的业务需求要求将一张tiff影像加载到cesium的地形上，网上查阅了很多资料，有很多的方法。结合我的业务需求需要使用开源软件，所以我考虑用geoserver发布wms以及wmts服务，然后cesium来调用。
首先我需要在geoserver上将tiff影像发布为wms服务，进而将wms服务通过切片生成wmts服务。网上给了很多解决方案，发现都是搬的GIS之家的文章，但是这篇文章写的真的不是太清楚。
链接：https://www.cnblogs.com/giserhome/p/7774548.html
下面我就我的经验进行详细的介绍。
1.首先是根据tiff发布wms服务。

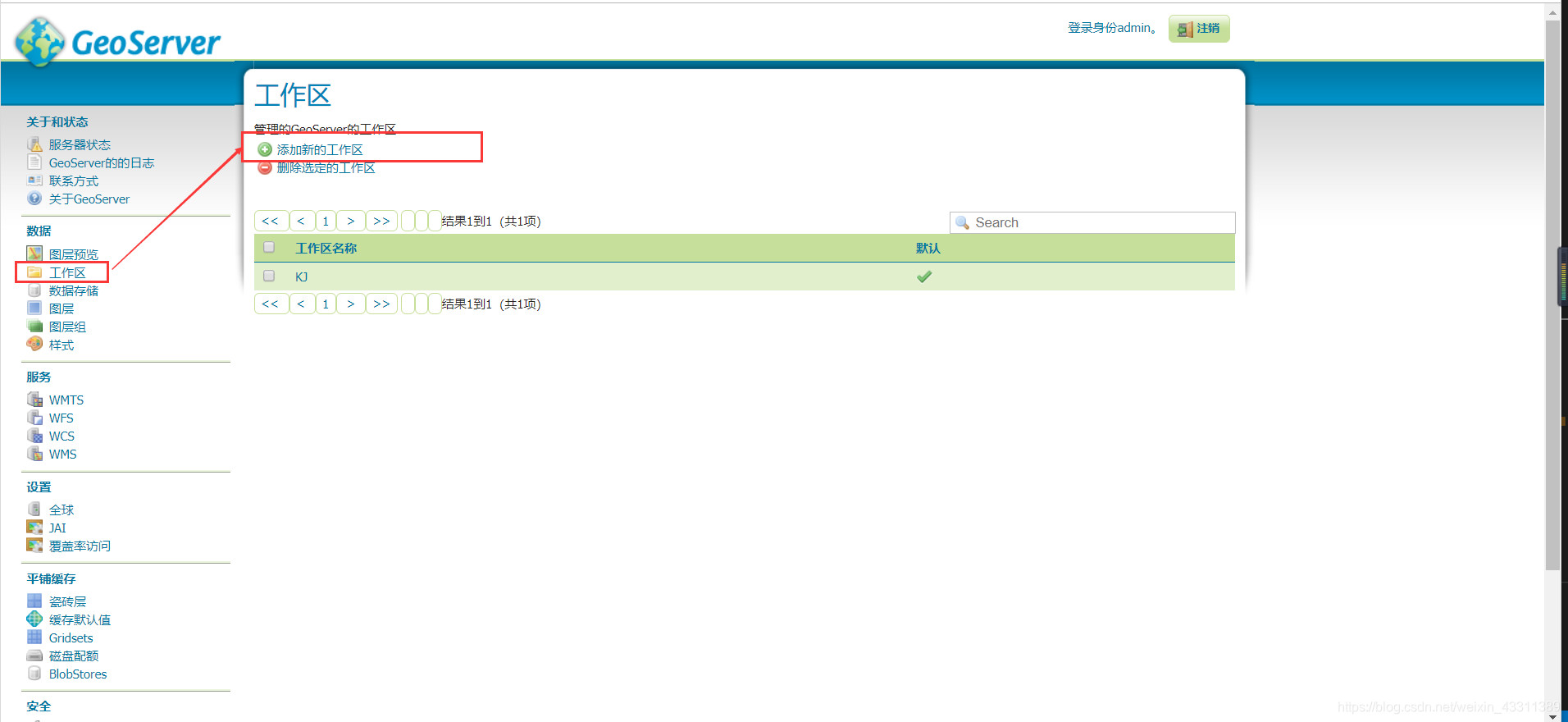

第一步：进入geoserver后，点击工作区，然后选择“添加新的工作区”
在这里插入图片描述

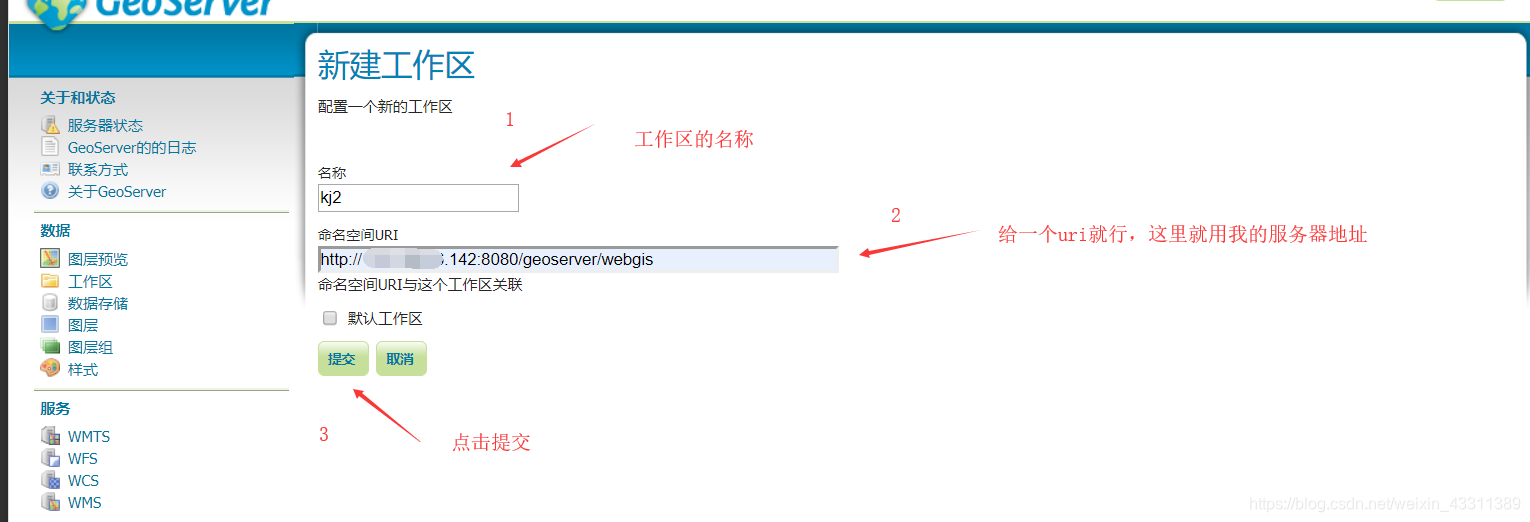

新建工作区：

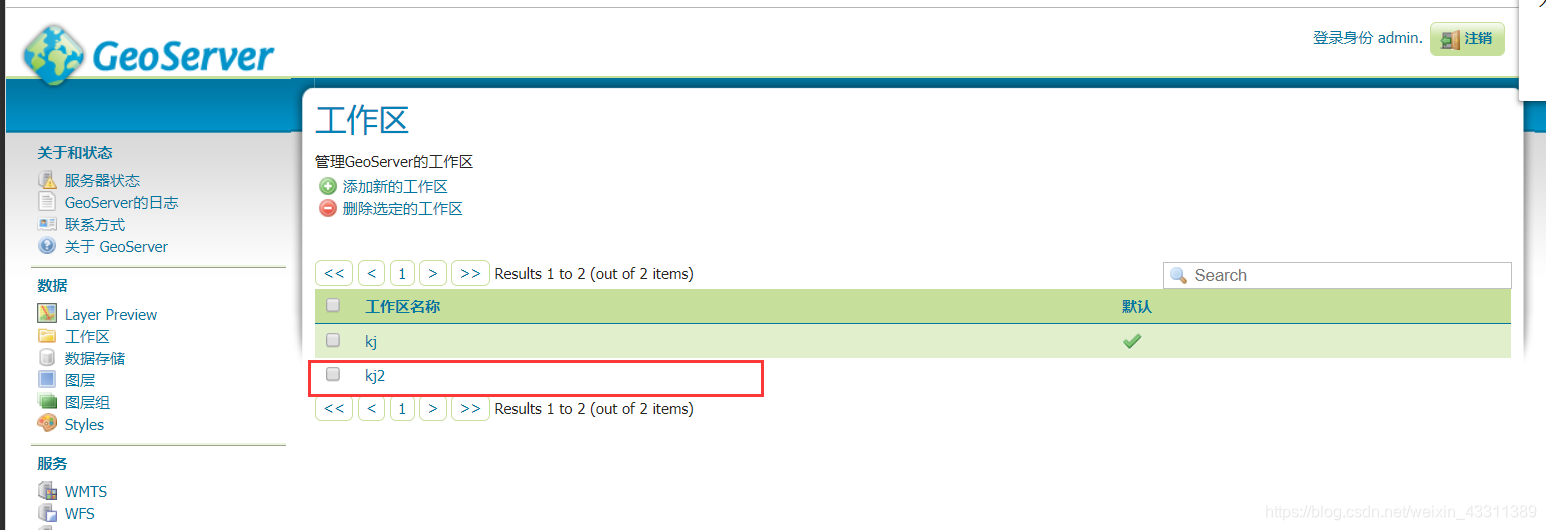

新建完成

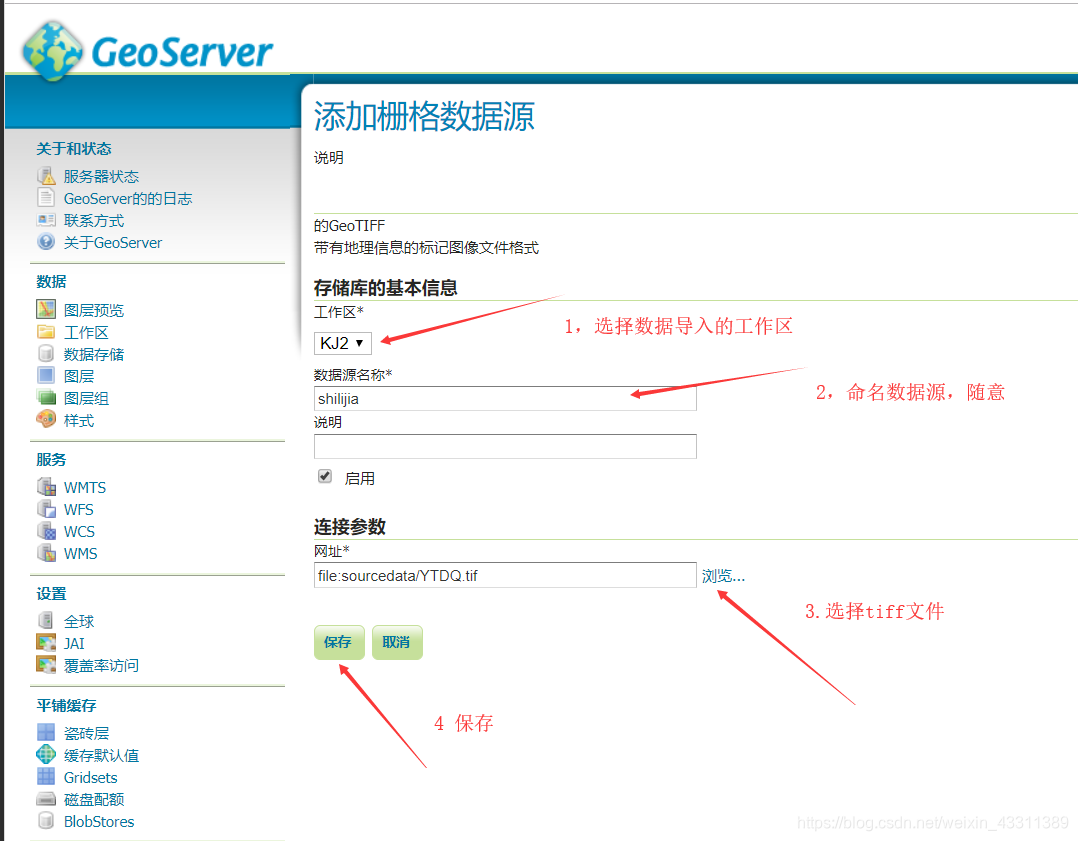

第二步：添加数据存储，导入我们要发布的tiff影像

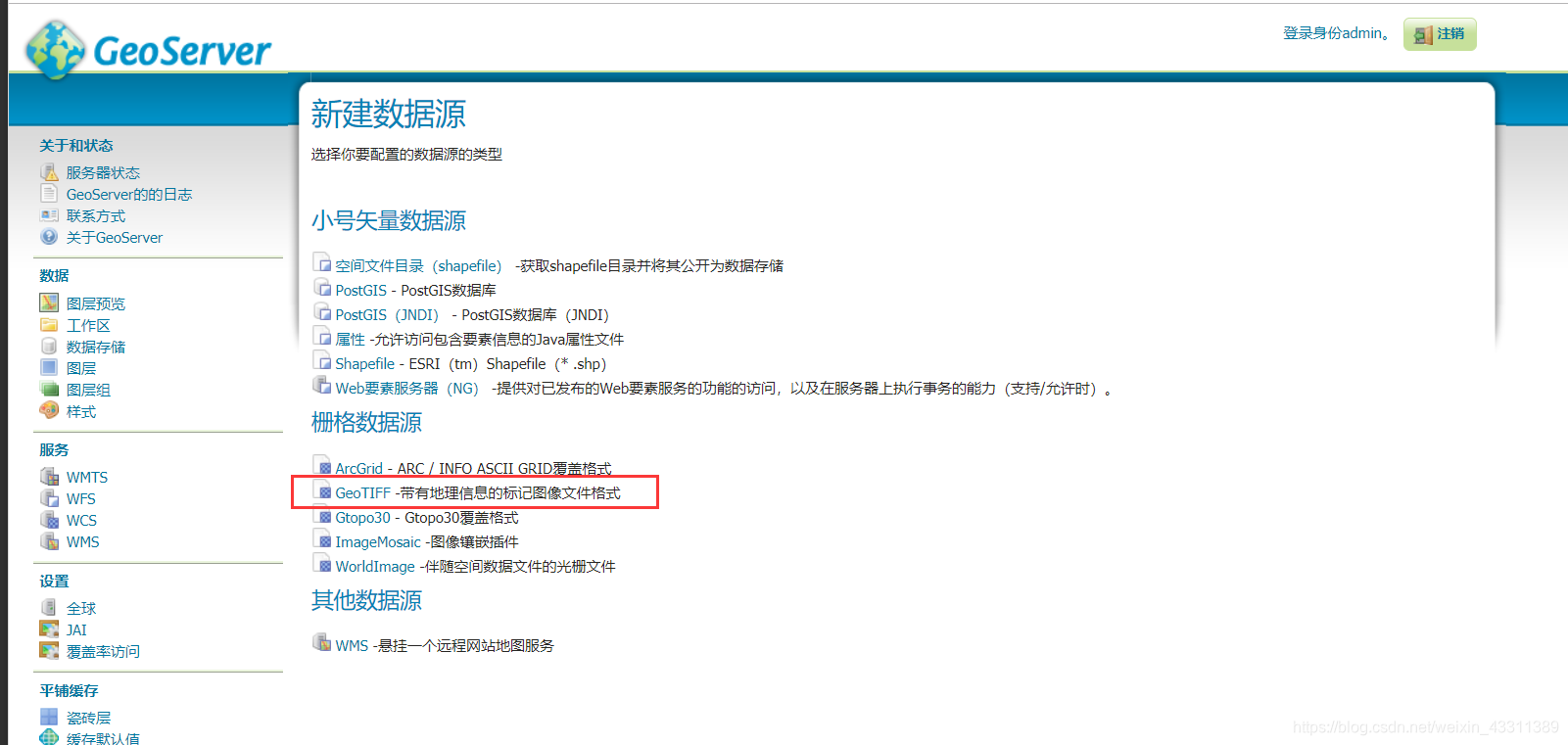

选择GeoTIFF数据源

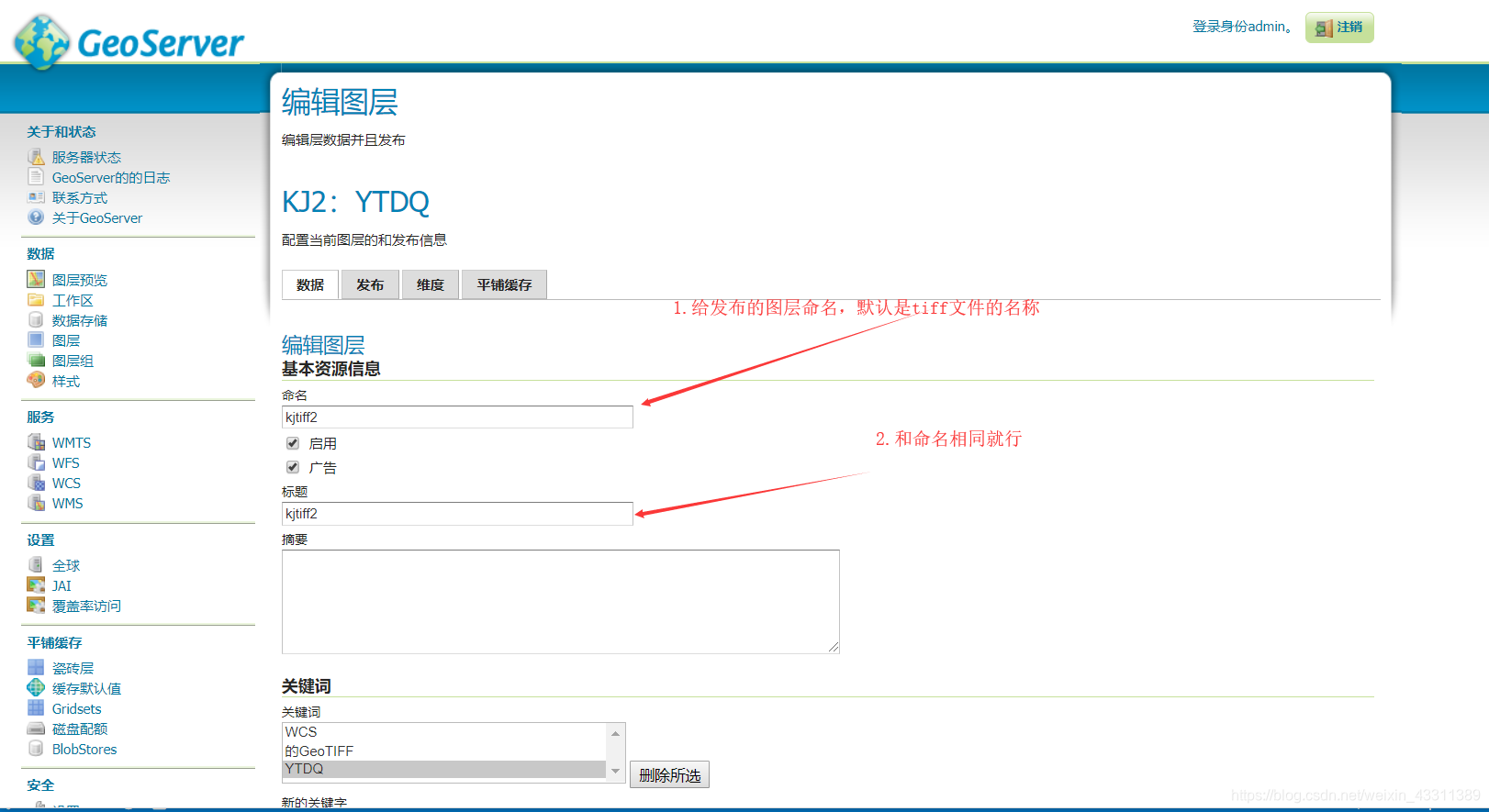

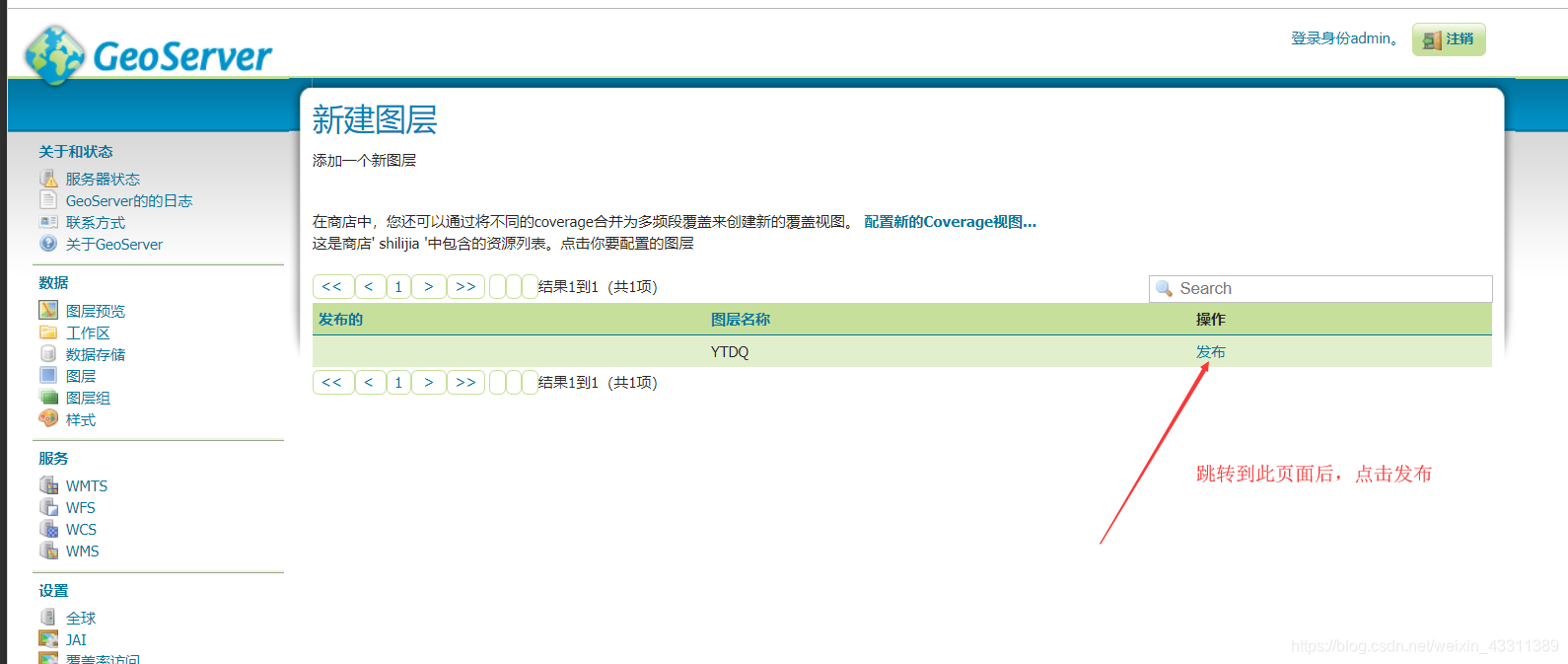

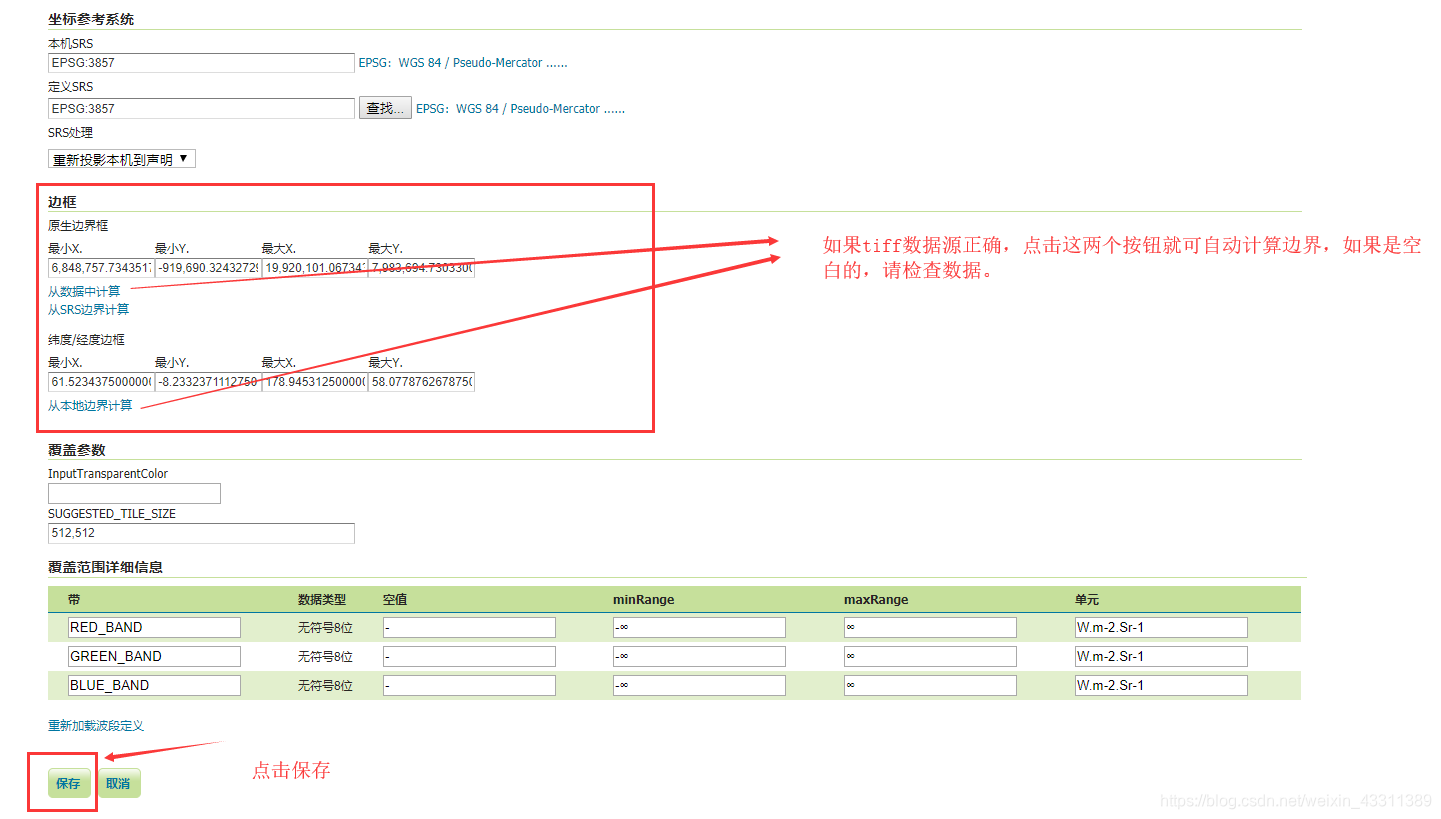

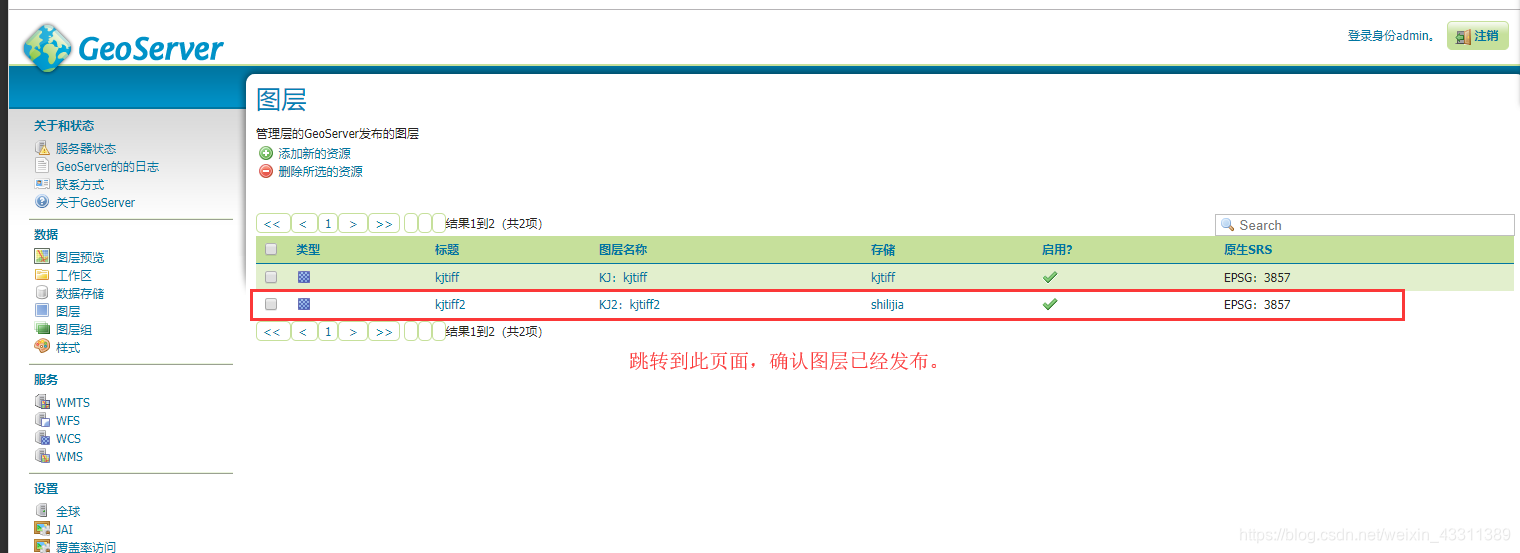

第三步:发布数据

第四步：预览图层及参数获取

在layer preview中找到发布的图层，选择用openlayes进行预览。

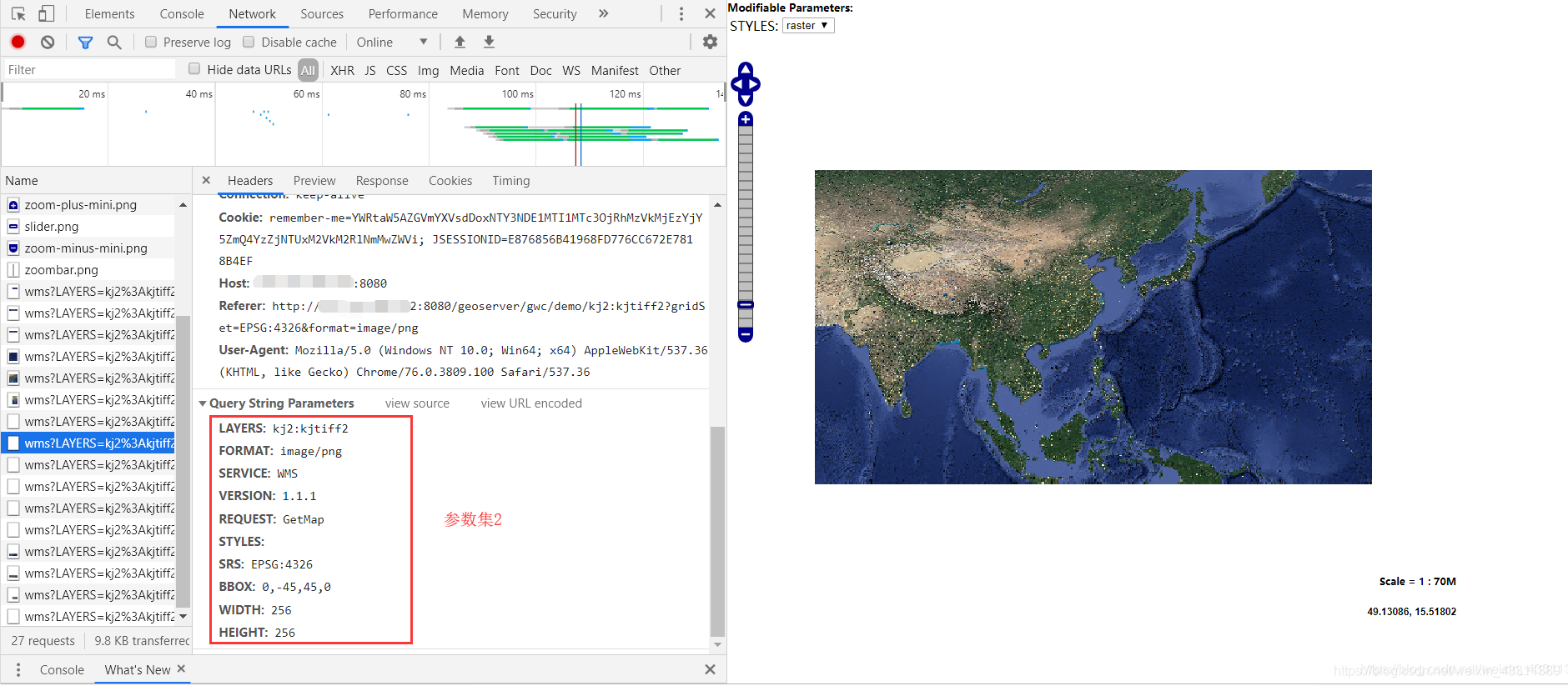

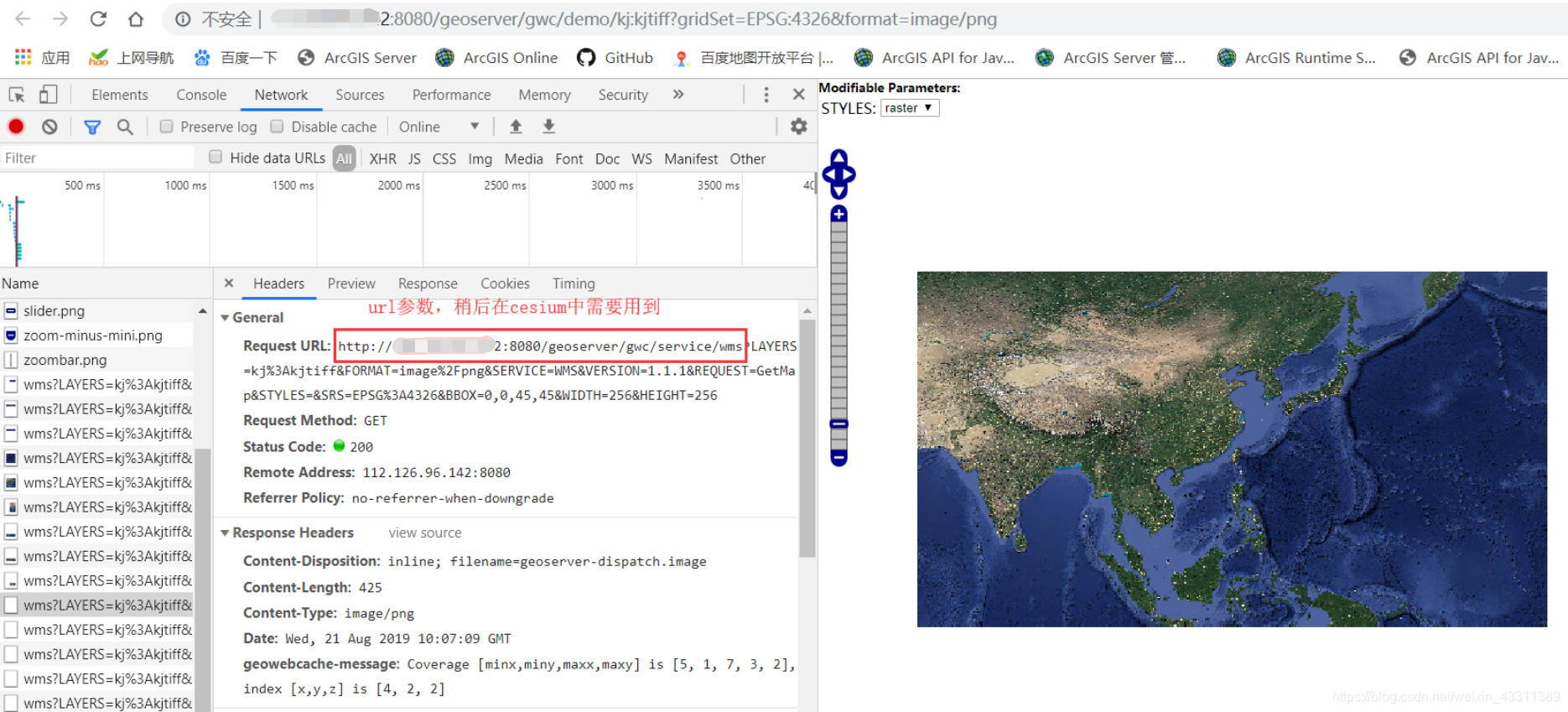

进入后，打开f12，刷新看network下的请求，随意点击一个wms请求，查看详细信息。

在这里插入图片描述

第五步：cesium加载wms服务。
记住上一步几个参数后，在cesium中用如下代码调用：

var provider = new Cesium.WebMapServiceImageryProvider({
              url: 'http://112.***.**.**2:8080/geoserver/gwc/service/wms',   //第一个url参数
              layers: 'kj:kjtiff2',   //参数集合2 ，这里填充
              parameters: {
                  service : 'WMS',
                  format: 'image/png',
                  transparent: true
              }
          });
     viewer.imageryLayers.addImageryProvider(provider);

调用结果：
在这里插入图片描述
我自己的亚太地区tiff影像就加上去了，其他地区的用了cesium默认的影像。
a------------------------------------------------------------

发布wmts服务

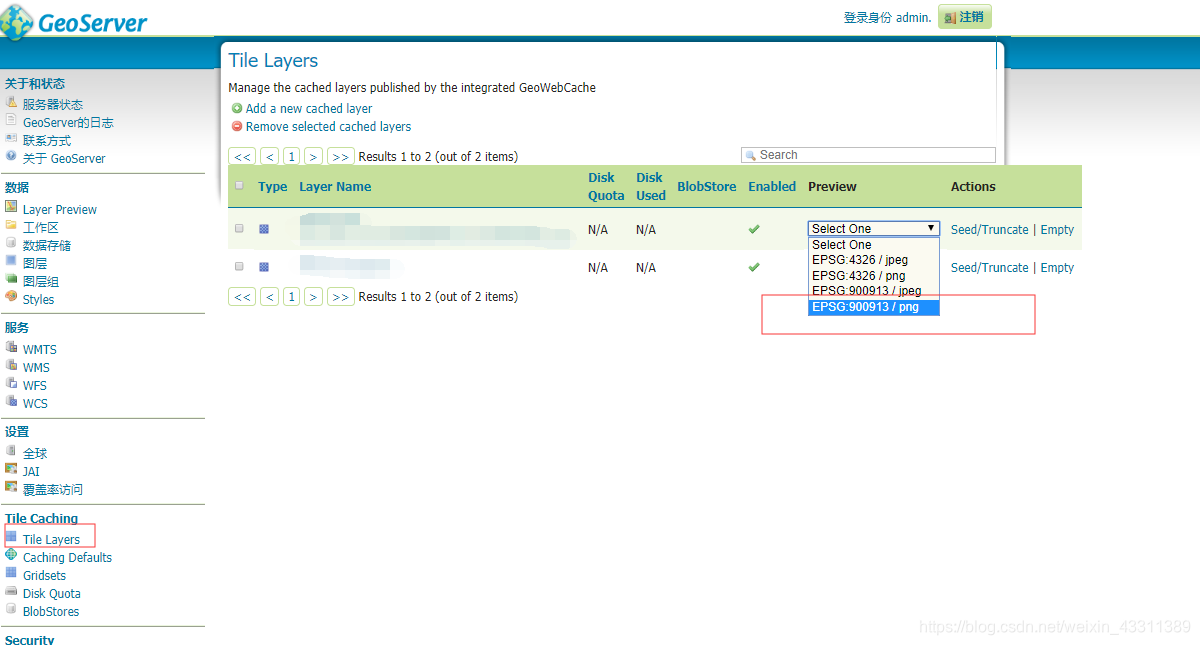

在“Tile layer”下，找到发布的切片选项。选择一种坐标系比例尺进行预览。在这里插入图片描述
预览wmts服务，表示wtms服务可用。不过此时看到的瓦片服务是geowebcache动态生成的，并没有生产全套的瓦片集合。

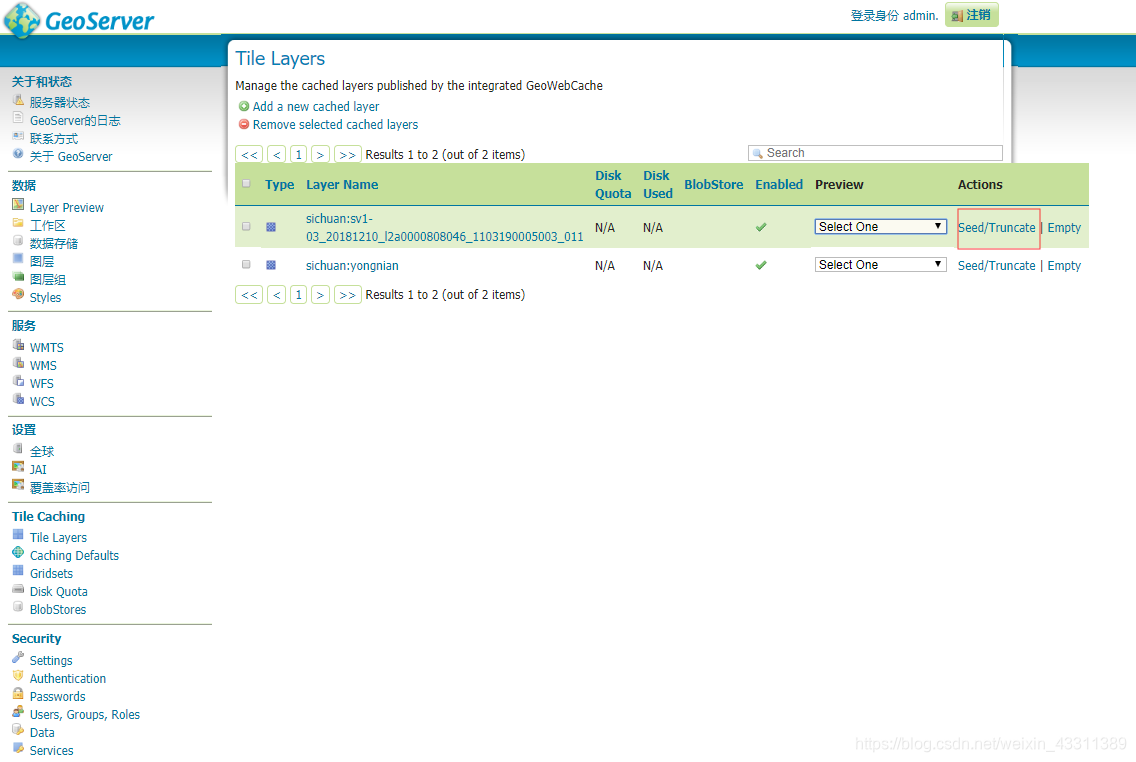

在想要生产瓦片的条目上点击“seed/Truncate”，意为以种子生产瓦片。

进入切图配置页面，对当前选择的地图服务进行瓦片生产参数的配置。
在这里插入图片描述

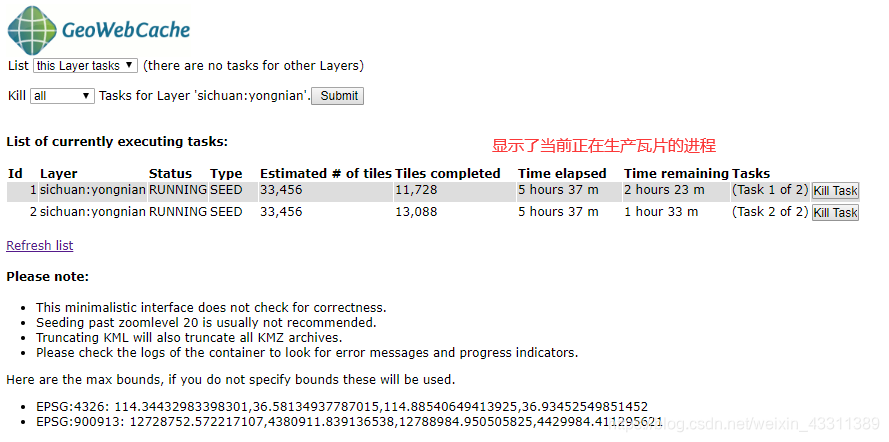

点击提交后，会跳转到对应的生产瓦片进程页面。如果没有出现这个，要不是瓦片生产数过少，瞬间完成了，要不就是geoserver报错了，如果你是在tomcat中部署的，请查看Catalina.out检查日志信息。

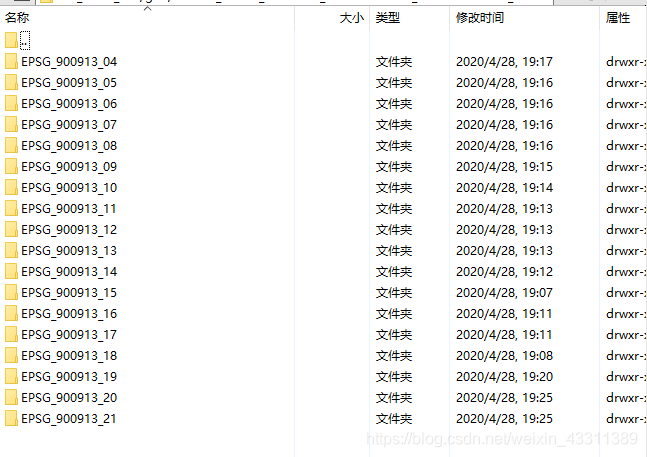

生产完成后，在geoserver数据目录的gwc目录下，找到对应服务命名的文件夹，查看生成的瓦片。
在这里插入图片描述
至此，wmts服务的瓦片生产已经完成了。
另外，在配置生产瓦片的时候有一个切片策略的参数，上面是用了默认的EPSG：900913。如果你需要，可以自己设置切图策略（自定义切图比例尺）

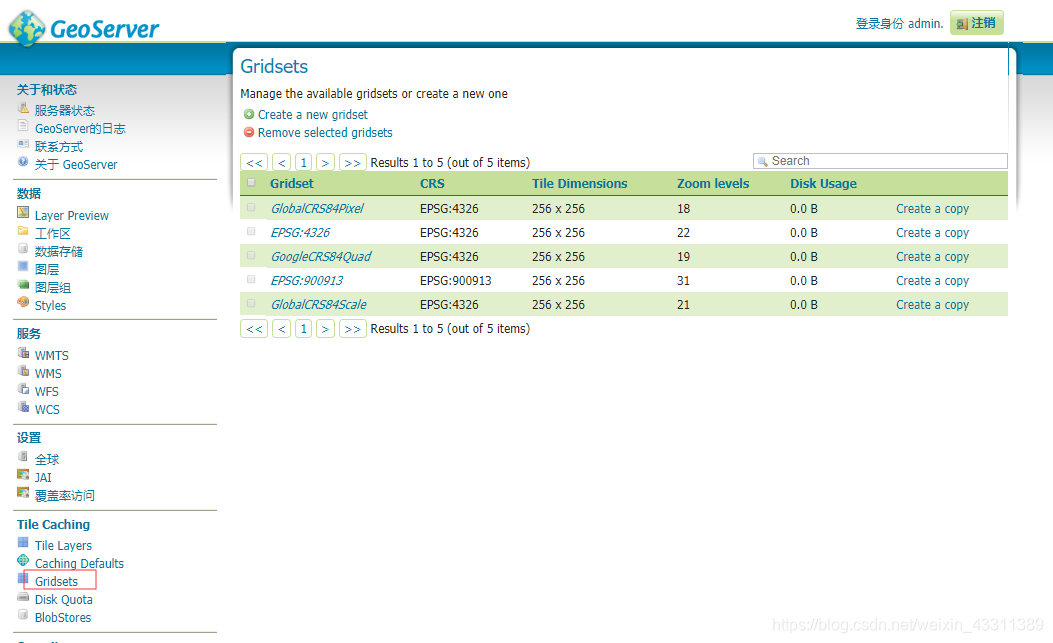

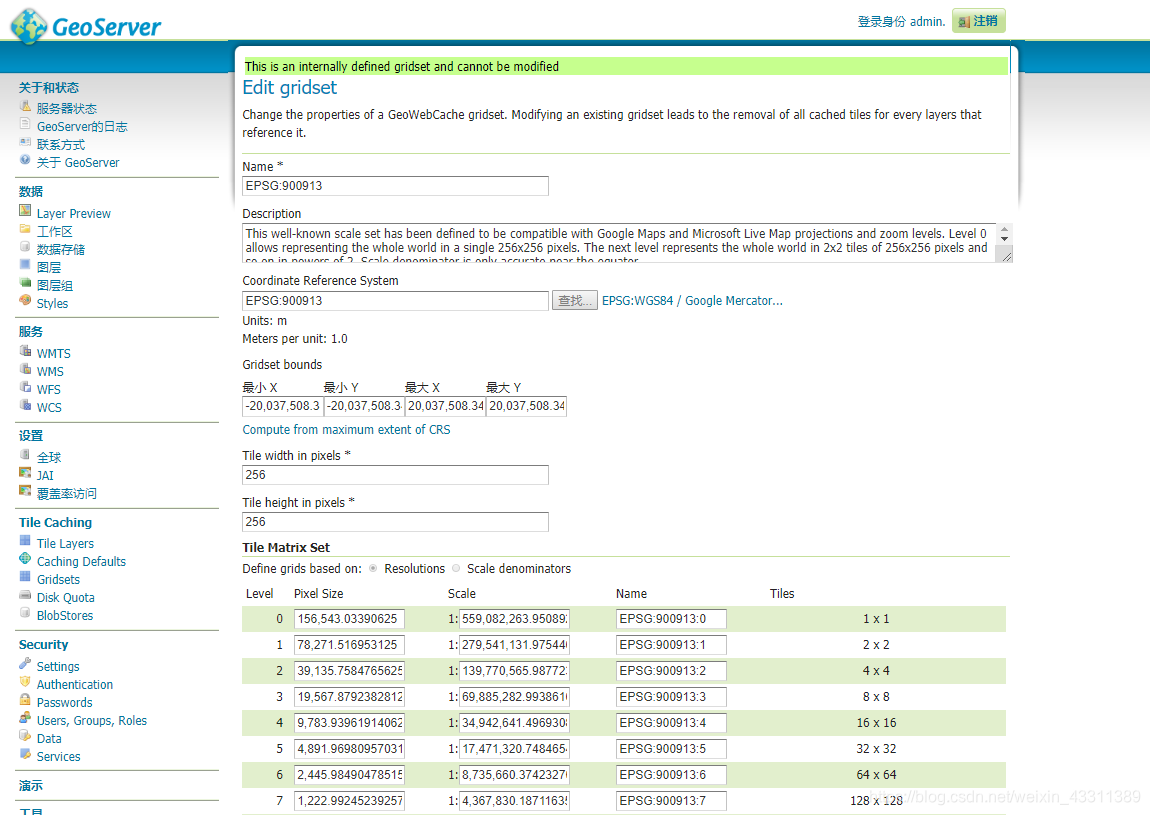

打开gridset，可以看到已系统已经内置了五种切片策略。点击Create a copy，配置自己的切片策略。在这里插入图片描述

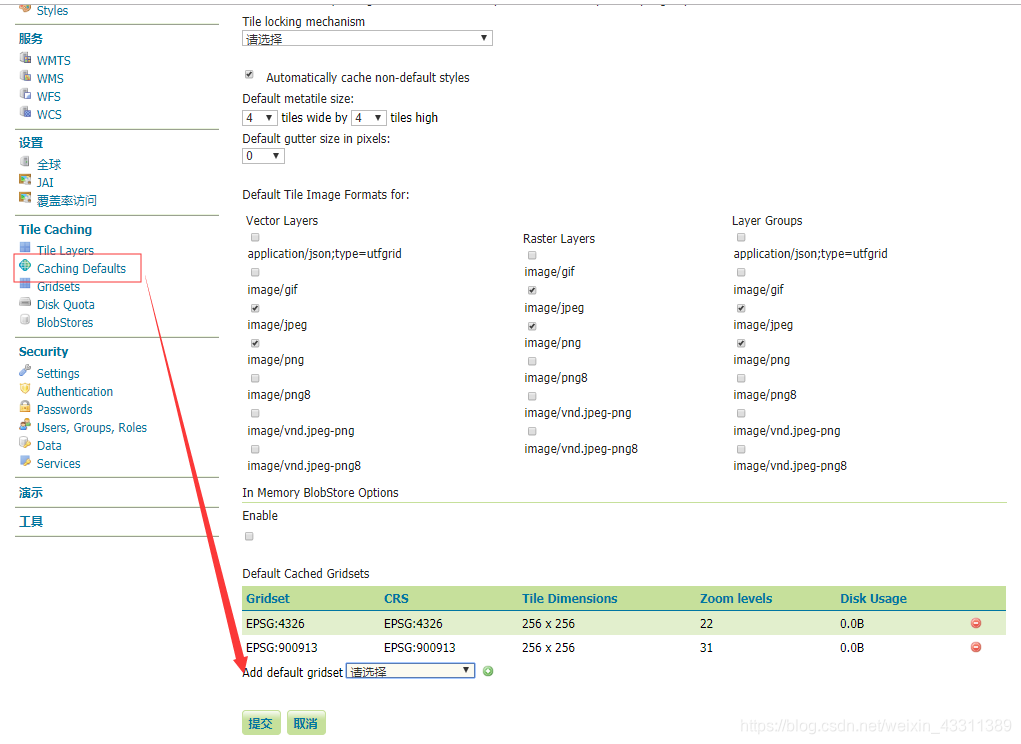

配置完成并保存后，在Caching defaults中，将你刚刚配置的新切片策略加入默认切片集，下次再切图就可以选择你自定义的切片策略了。
a------------------------------------------------------------------------------------------------
wmts瓦片生产完了，如何在前端进行调用？

使用cesium加载wmts服务

要加载发布图层的切片地图服务，我们首先要找到几个重要参数：
工作空间：图层名称
在这里插入图片描述
服务地址:

http://192.168.213.202:8080/geoserver/gwc/service/wmts/rest/sichuan:sv1-03_20181210_l2a0000808046_1103190005003_011/{style}/{TileMatrixSet}/{TileMatrix}/{TileRow}/{TileCol}?format=image/png

获取方式：
在这里插入图片描述
打开wmts能力文档后，搜索对应的工作空间名称和图层名

向下查找找到对应的服务链接

另外还需要找到style，坐标系等参数，我这里的服务没有设置那么多，用默认值就可以了。
选择获取tile对象的ResourceURL,style是图层样式，TileMatrixSet是采用瓦片坐标系格式，TileMatrix(url需要将{TileMatrix}改为{TileMatrixSet}:{TileMatrix})代表该坐标系下的缩放级别，TileRow和TileCol代表着瓦片行列坐标。

var wmtsImageryProvider = new Cesium.WebMapTileServiceImageryProvider({
            url: 'http:///192.168.213.201:9090/geoserver/gwc/service/wmts/rest/sichuan:sv1-03_20181210_l2a0000808046_1103190005003_011/{style}/{TileMatrixSet}/{TileMatrixSet}:{TileMatrix}/{TileRow}/{TileCol}?format=image/png',
            layer: 'sichuan:sv1-03_20181210_l2a0000808046_1103190005003_011',
            style: '',
            format: 'image/png',
            tileMatrixSetID: 'EPSG:900913'      //一般使用EPSG:3857坐标系
        });
 viewer.imageryLayers.addImageryProvider(wmtsImageryProvider);

效果
在这里插入图片描述

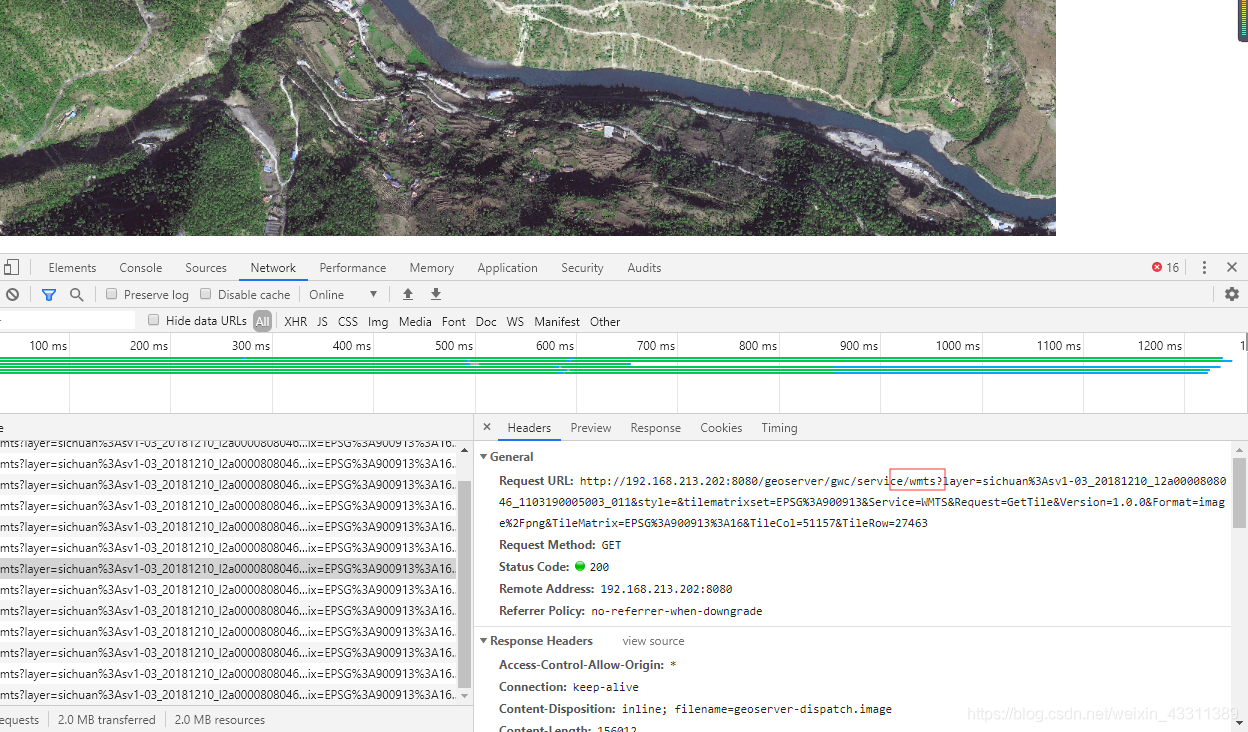

打开控制台，查看请求，可以看到每次请求发送的具体参数，其中一个例子是：

http://192.168.213.201:9090/geoserver/gwc/service/wmts/rest/sichuan:sv1-03_20181210_l2a0000808046_1103190005003_011//EPSG%3A900913/EPSG%3A900913:13/3199/6698?format=image%2Fpng

这个链接的意思就是访问这个wmts瓦片服务在EPSG:900913坐标系下第13级，3199行，6698列的一个瓦片数据。
