【汇编语言】9～x章

目录

• 转移指令的原理
  • 操作符offset
  • jmp指令
  • jmp指令原理
  • jcxz、loop
  • 根据位移进行转移的好处
• CALL和RET指令
  • ret 和 retf
  • call
  • ret 和 call 搭配使用
  • mul指令
  • 模块化设计子程序
• 标志寄存器
  • ZF，零标志位
  • PF，奇偶标志位
  • SF，符号标志位
  • CF，进位标志位
  • OF，溢出标志位
  • adc 和 sbb
  • cmp
  • 检测比较结果的转移指令
  • 串送指令（movsb、movsw）
  • pushf、popf
  • Debug中的标志寄存器

转移指令的原理

转移指令用作单独修改IP或是同时修改CS和IP，为了让CPU执行我们指定的指令。

若只修改IP，则转移指令可分为：

• 段内短转移。IP修改范围为（-128～127）

• 段内近转移。IP修改范围为（-32768～32767）

若同时修改CS和IP，则转移指令可称为：

• 段间转移。这种方式对CS和IP的范围没有限制。

操作符offset

offset用来得出某个标号的偏移地址，例如：

s: mov bx,0
mov ax,offset s

offset s可得出s处的偏移地址，并将其赋给ax。

jmp指令

段内短转移

1、jmp short s

通过指明标号，将IP修改为标号所在处的偏移地址。

Java

mov ax,0
jmp short s
add ax,2
s:inc ax

段内近转移

1、jmp near ptr s

和段内短转移类似，只不过范围大一些。

2、jmp ax

从寄存器中获取数据，作为IP的值。

mov ax,0123h
jmp ax

3、 jmp word ptr [0]

从内存中获取数据，作为IP的值。

mov ax,0123h
mov [bx],ax
jmp word ptr [bx]

段间转移

1、jmp far ptr s

执行后，CS=标号所在段的段地址，IP=标号所在段的偏移地址

c0 segment
jmp far ptr s
c0 ends
c segment
s: mov ax,0123h
c ends

2、jmp dword ptr [0]

dword表示操作的数据长度有2个字（4个字节），执行后，CS=高地址字的数据，IP=低地址字的数据

mov word ptr [0],10h
mov word ptr [2],76ah
jmp dword ptr [0]

CS=076a,IP=10h

jmp指令原理

jmp指令数据无条件的转移指令，在运行jmp指令时，CPU及内存会经过如下过程：

1、计算 CS * 16+IP，确定指令所在内存地址
2、将内存中的指令加载到指令缓冲期
3、IP指向下一条命令的偏移地址
4、CPU执行指令

想要jmp达到跳转的效果，有两种方式：

1、指明目标地址，如 jmp 076a:0010 或 jmp 0123
2、指明偏移地址，如 jmp 3，表示跳转到（当前地址+3）处的指令

例如 jmp short s，其编译后的机器码中包含的是偏移地址；jmp far s 编译后，机器码存储的是目标地址。

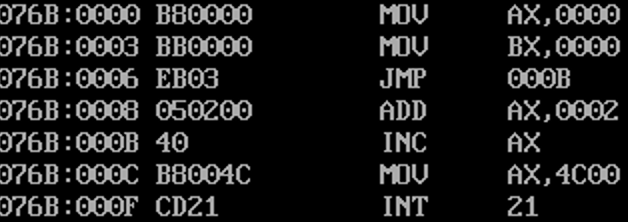

jmp short s

当程序运行到jmp指令时，IP已经指向了下一条命令，因此IP只需要+3。EB03中，03代表的就是偏移长度（或称作位移）。

位移的范围从-128到127，也称作8位位移（8位bit）。8位位移 = 标号所在偏移地址 - jmp下一条指令所在偏移地址。

jmp near ptr s 的原理相同，只不过是16位位移。

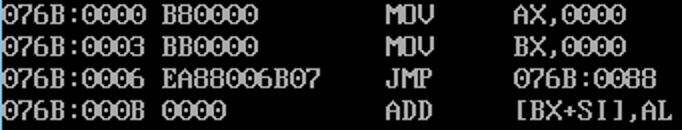

jmp far ptr s

编译后的指令是明确的地址。jmp ddword ptr [0] 的原理相同。

jcxz、loop

语法：jcxz 标号

jcxz指令是条件转移指令，同时属于短转移指令，位移范围为-128～127。它的运行机制是：若cx=0，则IP=IP+8位位移；否则执行下一条指令。用 C语言描述为：if (cx == 0) jcxz 标号。

语法：loop 标号

loop指令是循环转移指令，同属于短转移指令，运行机制是：若cx!=0，则jmp 标号；否则执行下一条指令。用C语言描述为：if (cx != 0) jmp 标号。

根据位移进行转移的好处

当程序载入内存，机器码记录的是位移，那么整段程序可以存储器其他位置并成功执行。若机器码记录的是绝对地址，那么程序移动到其他地址后，jmp跳转的是固定地址，程序会出错。

但是如果只将jmp指令移动到其他位置，执行时仍会出错。

CALL和RET指令

ret 和 retf

ret指令运行过程：

pop IP

retf指令运行过程：

pop IP
pop CS

call

call 指令无法实现短转移。

call指令运行过程：

将IP或CS和IP压栈
转移

1、call s

段内近转移。

push ip
jmp near ptr s

原理也是IP = IP + 16位位移。不像jmp指令可通过 short 控制位移长度。

2、call ax

段内近转移。

push ip
jmp ax

3、call word ptr [0]

段内近转移。

push ip
jmp word ptr [0]

4、call far ptr s

段间转移。

push cs
push ip
jmp far ptr s

5、call dword ptr [0]

段间转移。

push cs
push ip
jmp dword ptr [0]

ret 和 call 搭配使用

call之后，将下一条指令的IP/CS和IP push到栈中，之后跳转到其他标号/位置运行指令，这个其他位置可以用来编写子程序（这个过程个人理解为跳转到其他函数），在子程序最后通过ret/retf，pop栈中的IP/CS和IP，达到函数返回的效果，这样可以继续执行之前call指令下方的指令。

Go

assume cs:code
code segment
main:
	;
	call sub1 ; 调用子程序sub1
	;
	mov ax,4c00h
	int 21h
sub1:
	;
	call sub2 ; 调用子程序sub2
	;
	ret       ; 子程序sub1返回
sub2:
	;
	ret       ; 子程序sub2返回
code ends
end

mul指令

mul指令用作乘法运算，语法为 mul 寄存器 或 mul 内存单元。mul运算的两个因子，要么都是8位，要么都是16位。

• 8位相乘：另一个因子默认存放在al中。运算的结果，存于ax中。
• 16位相乘：另一个因子默认存放在ax中。运算的结果存于ax和dx中，ax存放低8位，dx存放高8位。

模块化设计子程序

子程序类似高级语言的函数，需要有参数传递和结果返回的机制。在汇编语言中，是如何解决的？

问题一：参数传递和返回

• 通过寄存器传递参数，并将结果赋给寄存器。

这种做法相当于使用全局变量用作数据传递，编写多个子程序都能共享寄存器。若是参数过多，寄存器不够用，那么可以将参数分配到连续的内存上。

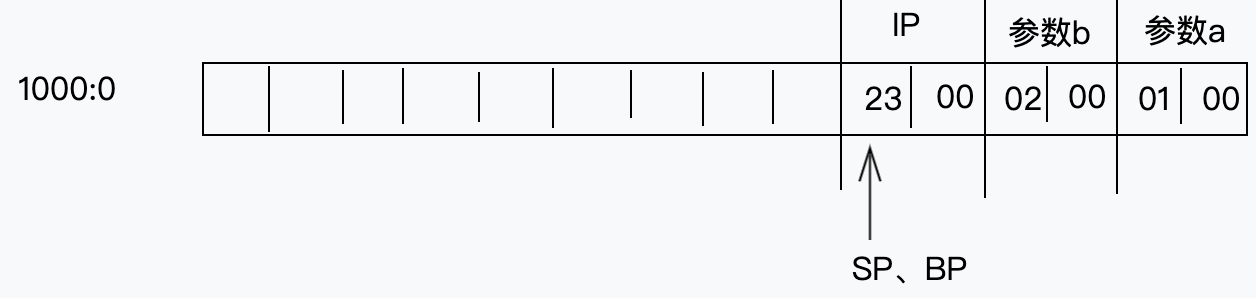

• 使用栈传递参数

先将参数push到栈段中，再运行call指令。这样做，参数会被拷贝到栈中，变得相对独立。子程序中，也能通过偏移量明确参数的位置。

问题二：寄存器冲突

外部调用程序和子程序共用一个寄存器，冲突不可避免。解决方案为：

• 备份现场 - 数据运算 - 恢复现场

在子程序运行到逻辑代码之前，先将当前用到的寄存器备份到内存（push到栈中），之后运算就不需要担心冲突。运算结束后，将备份重新赋值给寄存器。

fun:	push cx
	push si
	; 进行运算
	pop si
	pop cx
	ret

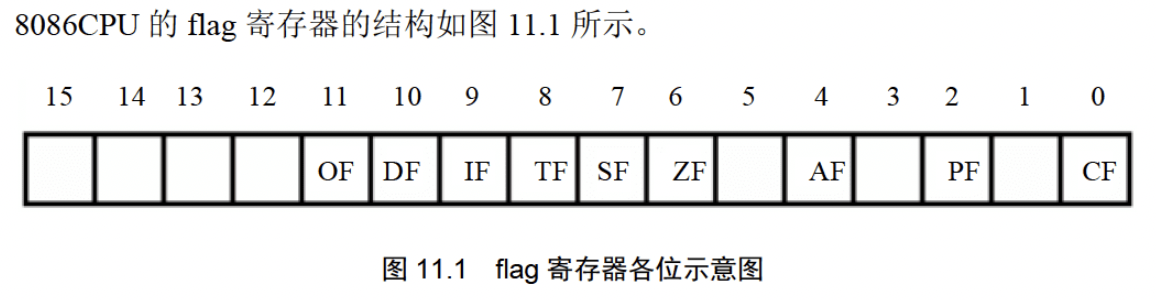

标志寄存器

标志寄存器是16位的寄存器，它的每一位bit具有特殊的含义。在不同的CPU中，标志寄存器的位数和发挥作用的bit位可能不同。

ZF，零标志位

相关指令执行后，结果是否为0。若为0，则ZF=1，否则ZF=0。

PF，奇偶标志位

相关指令执行后，结果的所有bit位中1的个数是否为偶数。若为偶数，则PF=1，否则PF=0。

SF，符号标志位

SF将运算看作有符号的运算，物理意义上的运算结果（最高bit位是0还是1）为负数，SF=1，否则SF=0。

不能通过SF判断逻辑运算结果。 逻辑上运算结果的正负，不一定与物理bit位显示的正负一致。因为有可能发生溢出，导致逻辑结果虽然是负数，但最高bit位是0。

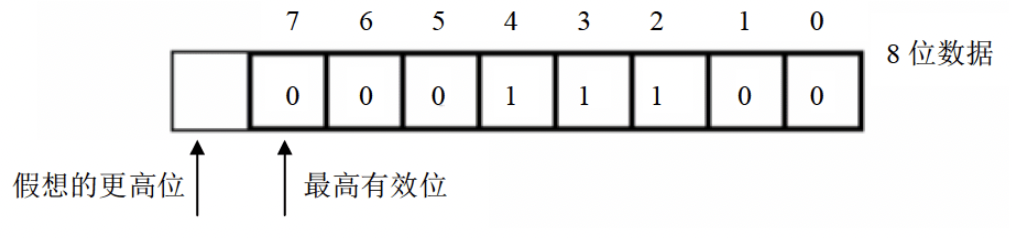

CF，进位标志位

CF将运算看作无符号的运算，最高位产生了进位，或是最高位需要借位，CF=1，否则CF=0。

inc不影响CF位。

OF，溢出标志位

OF将运算看作有符号的运算，逻辑运算的结果产生了溢出，则OF=1，否则OF=0。

adc 和 sbb

• adc
  语法：adc [对象1],[对象2]
  运算：对象1 = 对象1 + 对象2 + CF

• sbb
  语法：sbb [对象1],[对象2]
  运算：对象1 = 对象1 - 对象2 - CF

当计算大位数相加或相减时，可以通过adc和sbb指令计算。例如48bit数相加，拆分成高16bit、次高16bit、低16bit，只需：

sub ax,ax  ; 将CF置为0
adc [低16bit],[低16bit]
adc [次高16bit],[次高16bit]
adc [高16bit],[高16bit]

sbb计算大位数相减，原理同理。

cmp

语法：cmp [对象1],[对象2]
运算：对象1 - 对象2

cmp指令不会存储运算结果，但是会影响指令寄存器，通过标志位可以判断对象1和对象2的大小关系。

cmp将运算看作无符号运算：

• zf=1，则 ax = bx
• zf=0，则 ax != bx
• cf=1，则 ax < bx
• cf=0，则 ax >= bx
• cf=0且zf=0，则 ax > bx
• cf=1或zf=1，则 ax <= bx

cmp将运算看作有符号运算：

• sf=1且of=0，则 ax < bx
• sf=1且of=1，则 ax > bx
• sf=0且of=0，则 ax >= bx
• sf=0且of=1，则 ax < bx

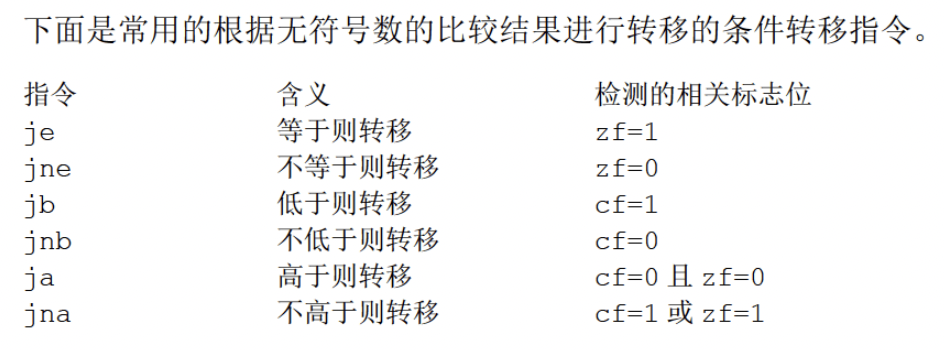

检测比较结果的转移指令

cmp指令与上述转移指令搭配使用，可以通过判断大小进行指令转移。例如：求一段内存中大于32的数字个数

Go

mov ax,0
mov cx,8
s:
	cmp byte ptr [bx],32
	jna next
	inc ax
next:
	inc bx
	loop s

这种搭配使用类似于一种编程技巧，本质是通过改变标志位实现跳转，所以并不是只有cmp指令可以达到类似的效果，其他的指令也可以。

串送指令（movsb、movsw）

串传送指令的相关内容：

• DF标志
  每次串传送指令结束后，如果DF=0，则si、di递增；
  每次串传送指令结束后，如果DF=1，则si、di递减。

• movsb指令
  语法：movsb
  作用：将ds:si指向的字节内容，移动到es:di指向的字节。并根据DF的值，将si、di加1或减1。

• movsw指令
  语法：movsw
  作用：将ds:si指向的字内容，移动到es:di指向的字。并根据DF的值，将si、di加2或减2。

• rep指令
  语法：rep movsb 或 rep movsw
  作用：将某一连续内存的数据移动到另一处连续内存中。类似于：

Go

s:	mov es:[di],byte ptr ds:[si]
	inc si    ; DF=0
	inc di
loop s

• cld指令
  语法：clf
  作用：将DF置为0

• std指令
  语法：stf
  作用：将DF置为1

pushf、popf

• pushf
  语法：pushf
  作用：将标志寄存器压栈

• popf
  语法：popf
  作用：将栈顶内容弹出，并赋值给标志寄存器

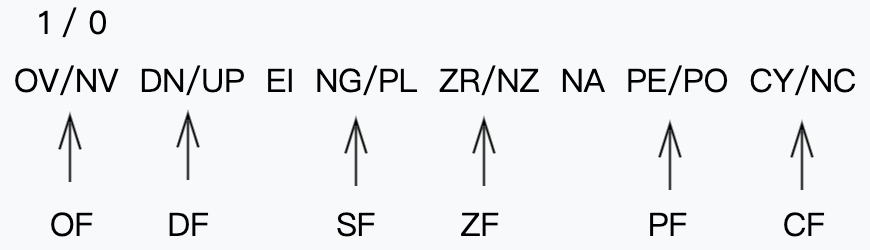

Debug中的标志寄存器
