DPCM压缩系统的实现和分析
一.实验原理

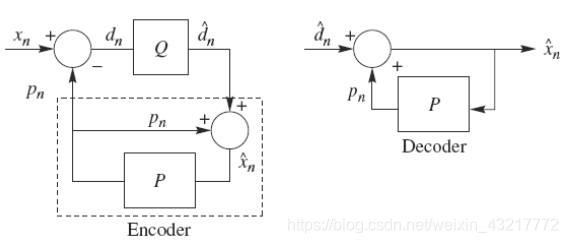

DPCM是差分预测编码调制的缩写,是比较典型的预测编码系统。在DPCM系统中,需要注意的是预测器的输入是已经解码以后的样本。之所以不用原始样本来做预测,是因为在解码端无法得到原始样本,只能得到存在误差的样本。因此,在DPCM编码器中实际内嵌了一个解码器,如编码器中虚线框中所示。在一个DPCM系统中,有两个因素需要设计:预测器和量化器。理想情况下,预测器和量化器应进行联合优化。实际中,采用一种次优的设计方法:分别进行线性预测器和量化器的优化设计。

二.实验流程
在这里插入图片描述
三.实验关键代码分析

定义相关变量:

/**********定义bcpm变量及缓存***************/
    FILE* qFile = NULL;//输出的预测误差图
    FILE* dFile = NULL;//输出的重建图
    char* qFileName = NULL;//预测误差图文件名
    char* dFileName = NULL;//重建图文件名
    float qn;//差值
    u_int8_t*qBuf=NULL;//预测误差
    u_int8_t*dBuf=NULL;//解码值

打开相关文件:

 /** open the quantizer outfile **/
    qFile = fopen(qFileName, "wb");
    if (qFile == NULL)
    {
        printf("cannot find quantizer outfile\n");
        exit(1);
    }
    else
    {
        printf("The output quantizer outfile is %s\n", qFileName);
    }
     /** open the decode file **/
    dFile = fopen(dFileName, "wb");
    if (dFile == NULL)
    {
        printf("cannot find decode file\n");
        exit(1);
    }
    else
    {
        printf("The output decode file is %s\n", dFileName);
    }

3.DPCM 编码

由于在调用的BMP2YUV的程序中已经将YUV文件的Y值和UV值分别压缩到16235和16240的范围,所以以下程序不会出现溢出。
8bit量化:

for(i=0;i<frameWidth;i++)//对Y的预测编码
{
    for(j=0;j<frameHeight;j++)
    {
        if(j==0)//最左侧像素没有左侧像素,用128作为预测值
        {
            qn=(yBuf[i*frameHeight+j]-128)/2;//当前像素值减去预测值128,进行8bit量化,即除以2
            qBuf[i*frameHeight+j]=(u_int8_t)(qn+128);//qn的值在-127.5~127.5之间,将其抬高128,变成一字节无符号0~255,存入预测误差图像
            dBuf[i*frameHeight+j]=((int)qBuf[i*frameHeight+j]-128)*2+128;//重建值等于量化后再反量化的值加上之前减去的预测值128,结果存入重建图像,反量化的值等于量化后的值减去128再乘以2,会出现负数,不会出现小数,所以先强制转换成int
        }
        else
        {
            qn=(yBuf[i*frameHeight+j]-dBuf[i*frameHeight+j-1])/2;//当前像素值减去预测值(左侧像素得重建值),进行8bit量化,即除以2
            qBuf[i*frameHeight+j]=(u_int8_t)(qn+128);//qn的值在-127.5~127.5之间,将其抬高128,变成一字节无符号0~255,存入预测误差图像
            dBuf[i*frameHeight+j]=((float)qBuf[i*frameHeight+j]-128)*2+dBuf[i*frameHeight+j-1];//重建值等于量化后再反量化的值加上之前减去的预测值128,结果存入重建图像,反量化的值等于量化后的值减去128再乘以2,会出现负数,不会出现小数,所以先强制转换成int
        }
    }
}
for (i = 0; i < frameWidth/2; i++)//对U的预测编码
{
    for(j = 0; j < frameHeight/2; j++)
    {
        if(j==0)
        {
            qn=(uBuf[i*frameHeight/2+j]-128)/2;
            qBuf[frameWidth * frameHeight+i*frameHeight/2+j]=(u_int8_t)(qn+128);
            dBuf[frameWidth * frameHeight+i*frameHeight/2+j]=((int)qBuf[frameWidth * frameHeight+i*frameHeight/2+j]-128)*2+128;
        }
        else
        {
            qn=(uBuf[i*frameHeight/2+j]-dBuf[frameWidth * frameHeight+i*frameHeight/2+j-1])/2;
            qBuf[frameWidth * frameHeight+i*frameHeight/2+j]=(u_int8_t)(qn+128);
            dBuf[frameWidth * frameHeight+i*frameHeight/2+j]=((float)qBuf[frameWidth * frameHeight+i*frameHeight/2+j]-128)*2+dBuf[frameWidth * frameHeight+i*frameHeight/2+j-1];
        }
    }
}
for (i = 0; i < frameWidth/2; i++)//对V的预测编码
{
    for(j = 0; j < frameHeight/2; j++)
    {
        if(j==0)
        {
            qn=(vBuf[i*frameHeight/2+j]-128)/2;
            qBuf[frameWidth * frameHeight*5/4+i*frameHeight/2+j]=(u_int8_t)(qn+128);
            dBuf[frameWidth * frameHeight*5/4+i*frameHeight/2+j]=((int)qBuf[frameWidth * frameHeight*5/4+i*frameHeight/2+j]-128)*2+128;
        }
        else
        {
            qn=(vBuf[i*frameHeight/2+j]-dBuf[frameWidth * frameHeight*5/4+i*frameHeight/2+j-1])/2;
            qBuf[frameWidth * frameHeight*5/4+i*frameHeight/2+j]=(u_int8_t)(qn+128);
            dBuf[frameWidth * frameHeight*5/4+i*frameHeight/2+j]=((float)qBuf[frameWidth * frameHeight*5/4+i*frameHeight/2+j]-128)*2+dBuf[frameWidth * frameHeight*5/4+i*frameHeight/2+j-1];
        }
    }
}
fwrite(qBuf, 1, frameWidth * frameHeight *1.5, qFile);
fwrite(dBuf, 1, frameWidth * frameHeight *1.5, dFile);

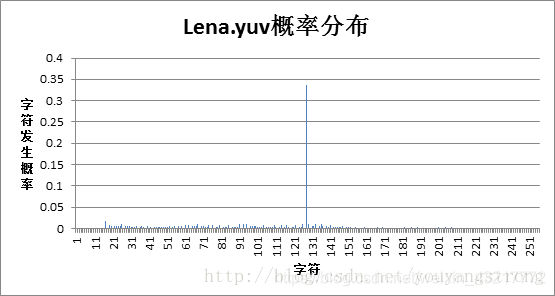

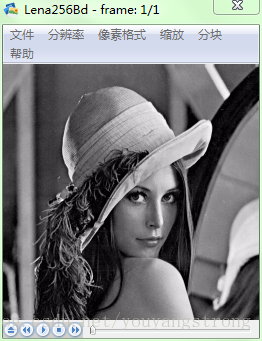

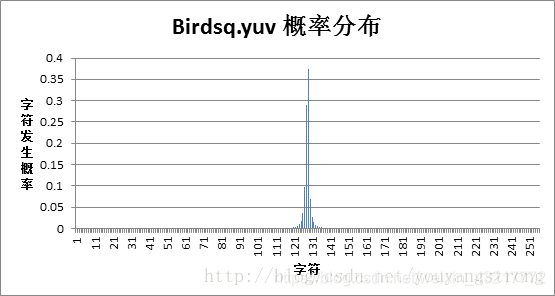

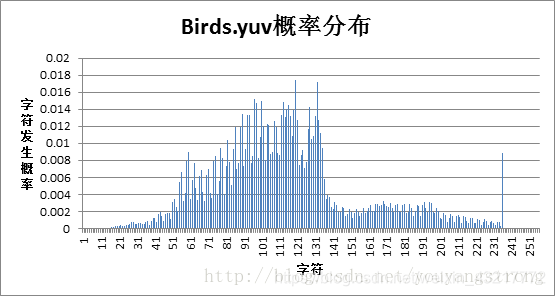

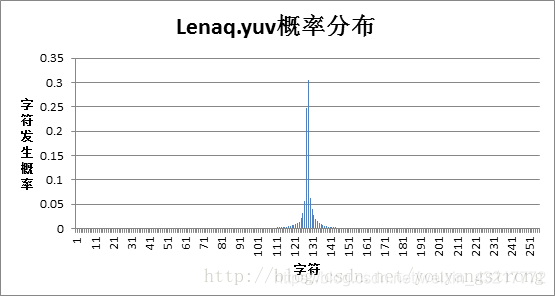

实验结果分析:

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
(原始图片)

在这里插入图片描述

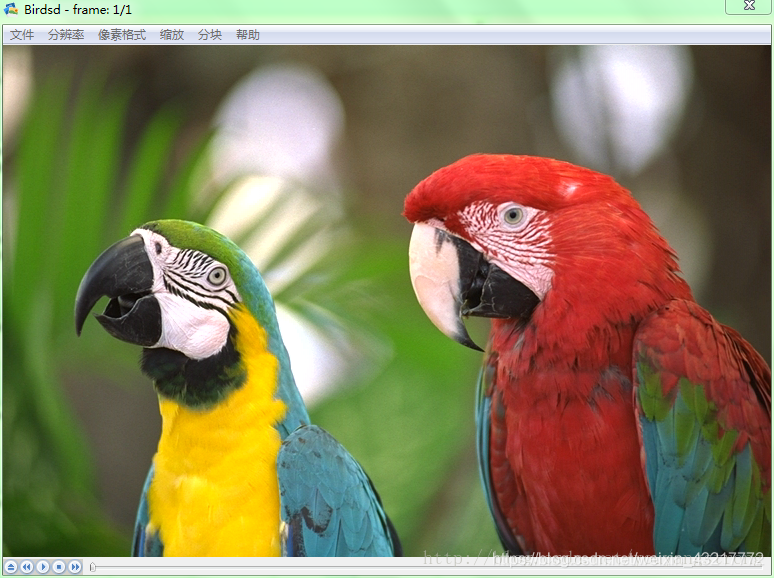

(重建图片)

在这里插入图片描述

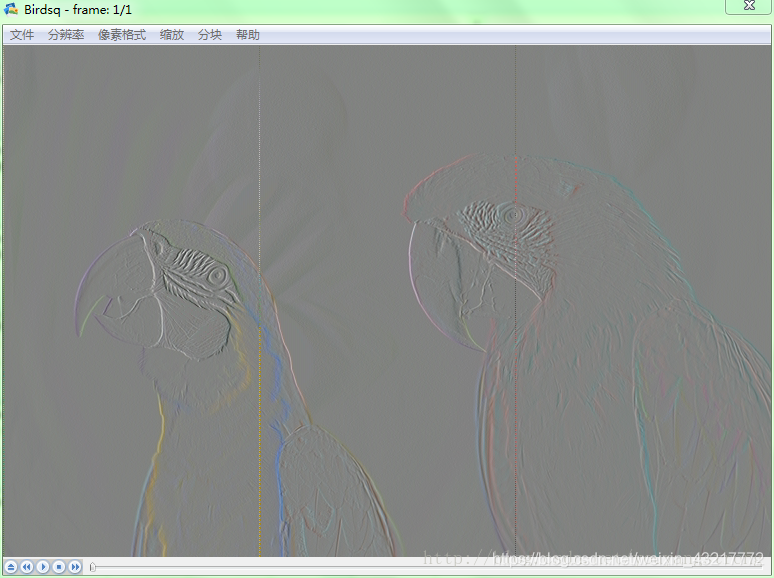

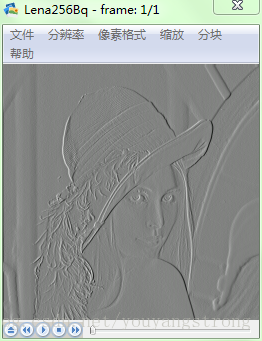

(预测误差图)

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

实验中采用左侧像素重建值作为预测值,因此上表最右列预测误差图像的灰色区域对应原图的平坦区域,即预测误差基本在0左右,抬高128后,在128左右呈现灰色,垂直边缘较明显,左黑右白的垂直边缘,会呈现出白色边缘,因为右侧白色减左侧黑色是一个比较大的正值,抬高128后也是128以上的一个比较大的值,同理,左白右黑的垂直边缘,会呈现出黑色边缘。
对-255~255范围的9bit预测误差做8bit量化,量化误差很小,因此中间一列的重建图像与左边一列的原始图像没有明显差别,量化误差可忽略不计。

五、总结

预测+均匀量化+熵编码的系统,通过预测得到近似Laplace分布预测误差,这是非常适合于熵编码的概率分布类型,对预测误差进行均匀量化可以降低编码的信源的符号种类,并且保持这样的概率分布,通过熵编码后达到较好的压缩效果。实验中,对运算过程中数据的动态范围要考虑,以便选择合适的数据类型,防止越界的情况出现。
