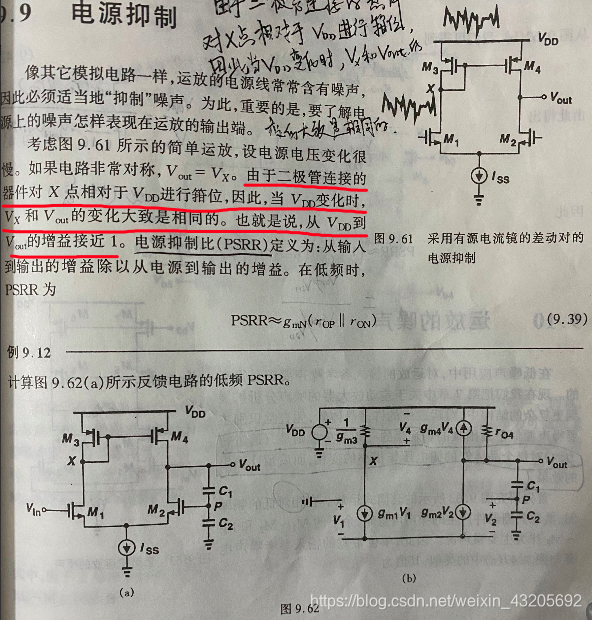

在这里插入图片描述

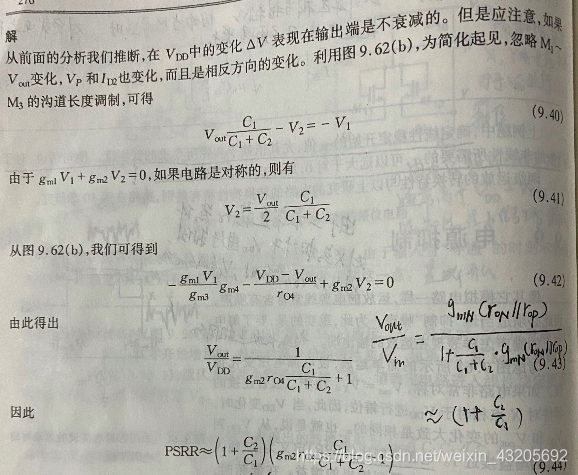

在这里插入图片描述
运用反馈的观点

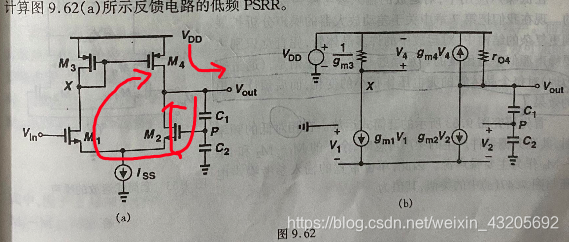

在这里插入图片描述如上图标出了主通路和反馈通路。
对于主通路增益，也即开环增益，如第一张图所示，开环增益为1；
反馈类型为电压串联负反馈，所以反馈系数为在这里插入图片描述
环路增益为
在这里插入图片描述
因此，闭环增益为
在这里插入图片描述
