100G以上高速信号设计中的过孔优化与仿真挑战

💡 1. 过孔长度与阻抗匹配

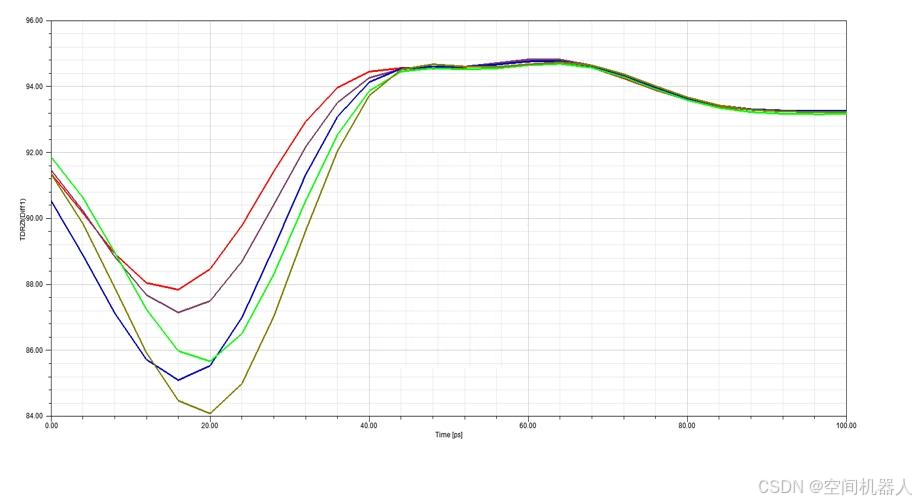

⚡过孔的长度直接影响其阻抗特性。长过孔和短过孔在阻抗表现上存在显著差异！📏
🔧 举例： 假设你设计的电路板上有一个信号过孔，长度为1mm，与线路的阻抗匹配良好。但如果把它延长到5mm，可能会发现过孔的阻抗明显变大，导致信号反射，从而影响信号质量和完整性。🎯

—

🔊 2. 频率对过孔阻抗的影响
🎵频率越高，过孔的阻抗值会逐渐降低！🔧同一尺寸的过孔，在5GHz、25GHz和50GHz频率下，其阻抗值呈现逐渐降低的趋势，这对高频信号的传输至关重要。📉
🔧 举例： 在5GHz的情况下，过孔的阻抗可能为90Ω，但在50GHz时，同样的过孔阻抗可能降到70Ω，这意味着高频信号会有不同的传输特性，需要更精细的设计和优化来减少信号损耗。📊

---

🧑‍🔬 3. Stub长度
