多传感器系统分析:800万像素前视摄像头、周视摄像头、环视摄像头与雷达的接入设计

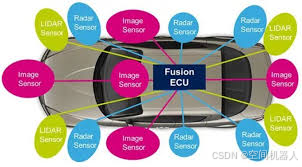

在这里插入图片描述

多传感器系统分析:800万像素前视摄像头、周视摄像头、环视摄像头与雷达的接入设计

在高级驾驶辅助系统(ADAS)或自动驾驶系统中,摄像头和雷达的多传感器融合非常关键。本文分析了如何接入1个800万像素120°前视摄像头、5个200万像素100°周视摄像头、4个360°环视摄像头、3个毫米波雷达和12个超声波雷达,并对系统的带宽需求、处理能力及架构进行了详细讨论。

1. 摄像头系统分析

1.1 前视摄像头

  • 像素:800万像素
  • 视角:120°
  • 用途:前视摄像头主要用于检测前方道路、行人、车辆以及交通标志,提供前向视觉数据。
  • 带宽需求
    假设前视摄像头输出30帧/秒(FPS),24位颜色深度,数据带宽可以估算为:
    带宽 = 800万像素 × 30 FPS × 24位 = 5.76 Gbps

    对于如此高分辨率的摄像头,通常使用MIPI CSI-2接口,支持高带宽数据传输。

<think>嗯,用户之问过地平线J6系列芯片,现在又转向J3芯片,想知道如何同时接入一个800像素四个100像素摄像头。首先,我需要确认J3的具体参数,特别是摄像头接口的支持情况。 用户可能是从事自动驾驶或车载系统开发的工程师,或者是在选择硬件方案的决策者。他们可能需要在项目中实现多摄像头接入,满足不同分辨率的传感器需求,用于环视、ADAS等功能。所以需要了解J3的接口数量、带宽分配以及处理能力。 我需要回忆地平线J3的技术资料。J3作为较早一代的车规级芯片,可能支持MIPI CSI-2接口,通常会有多个通道。假设J3有4个MIPI CSI-2通道,每个通道可以支持不同的数据速率。800像素摄像头可能需要更高的带宽,比如4通道的MIPI,而100像素的可能只需要单通道或双通道。 接下来要考虑ISP(图像信号处理器)的处理能力。J3可能有多个ISP模块,或者能分时处理多个频流。需要确认ISP的最大输入带宽并行处理能力,确保同时处理高分辨率图像时不会超负荷。 另外,数据带宽内存带宽也是关键。多个摄像头同时传输数据,需要足够的总线带宽内存容量,避免数据丢失或延迟。J3的内存带宽是否足够支持5个摄像头的实时数据流? 可能还需要考虑软件的配置,比如驱动支持、多路频流的同步处理,以及是否支持不同分辨率的摄像头同时工作。用户可能想知道具体的配置步骤或硬件连接方式,是否需要额外的桥接芯片或分线器。 最后,要确保回答准确,可能需要查阅J3的官方文档或可靠资料,避免假设错误。如果J3的实际接口数量假设不同,需要调整解释。同时,提醒用户注意实际应用中的带宽限制ISP处理能力,确保系统稳定运行。</think>地平线J3芯片(征程3)通过**多路MIPI CSI-2接口****智能带宽分配技术**实现多摄像头接入。以下是具体实现方案技术细节: --- ### **1. 硬件接口配置** - **MIPI CSI-2通道**: - J3提供**4组MIPI CSI-2接口**,每组含4条数据通道(4-lane) - 支持最大 **2.5Gbps/lane** 传输速率 - **800像素摄像头接入**: - 使用**2组MIPI接口**(4-lane×2)承载8MP@30fps数据流 - 典型配置:3840×2160分辨率,YUV422格式,带宽需求约 **3.2Gbps** - **100像素摄像头接入**: - 每个1MP摄像头占用**1条MIPI通道**(单lane) - 1280×720@30fps,带宽需求约 **0.6Gbps/路** - 剩余2组MIPI接口可支持4路1MP(每组接口拆分为4条单lane) --- ### **2. ISP处理能力** - **双核ISP架构**: - **ISP0**:专用于高分辨率摄像头(8MP) - 支持HDR 120dB + 3D降噪 - **ISP1**:分时复用处理4路1MP摄像头 - 通过时间片轮转处理多路低分辨率频流 - **动态资源分配**: - 8MP摄像头占用70% ISP资源 - 4路1MP共享剩余30%资源(每路约7.5%) --- ### **3. 带宽平衡方案** - **虚拟通道技术**: - 在物理MIPI通道内创建虚拟通道(VC) - 8MP使用VC0+VC1,1MP使用VC2+VC3 - **数据压缩**: - 对1MP频流启用 **Smart Compression**(压缩比1/4) - 使总带宽需求从4×0.6Gbps=2.4Gbps降至0.6Gbps --- ### **4. 软件层配置示例** ```c // 摄像头接口配置(伪代码) mipi_cfg[0].mode = MIPI_4LANE; // 8MP主摄 mipi_cfg[0].vc_map = VC_0|VC_1; mipi_cfg[1].mode = MIPI_1LANE; // 1MP摄像头1 mipi_cfg[1].vc_map = VC_2; ... // ISP资源分配 isp0_set_param(ISP_PRIORITY_HIGH); // 8MP高优先级 isp1_set_time_slice(4, 5ms); // 每5ms处理1路1MP ``` --- ### **5. 典型延迟表现** | 摄像头类型 | 处理流水线延迟 | 备注 | |-----------|----------------|-----------------------| | 8MP | <30ms | 含HDR合成+特征提取 | | 1MP×4 | <50ms | 分时处理引入额外延迟 | --- ### **6. 注意事项** 1. **供电管理**: - 建议8MP摄像头独立供电(需>2.5W) - 4路1MP可共享电源(总功率<3W) 2. **同步信号**: - 需外接 **GENLOCK** 信号发生器保证多摄像头帧同步 3. **散热设计**: - 持续5路频输入时,芯片温度会升高15-20°C,需保证散热片接触良好 --- *注:实际部署时建议使用地平线提供的**MIPI Switch扩展板**(HD-MSW04),可将1组4-lane接口扩展为4路单lane,避免物理接口数量限制。*
