RJ45接口的PCB设计布局布线注意事项

网口模块的组成主要包括了：RJ45网口、变压器、PHY芯片及主芯片；还有一种RJ45与变压器进行了集成，分别如图1、图2所示；

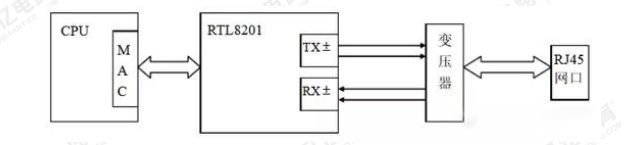

图1 网口模块组成-RJ45与变压器未集成

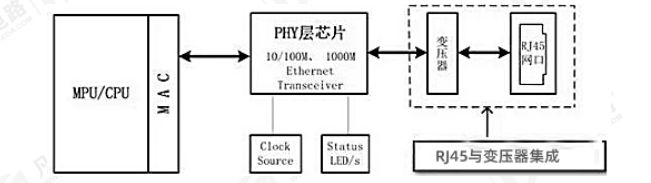

图2 网口模块组成-RJ45与变压器集成

我们常见的网口有百兆网口和千兆网口，他们的区别在于百兆网口只有两对差分，一对收，一对发，另外四根是备用的；千兆网口有四对差分，两对收，两对发，如图3所示，可以了解其对应的管脚定义。
