PADS Logic原理图如何查看多Part的元器件的每一个part

最新推荐文章于 2024-04-29 11:45:15 发布
最新推荐文章于 2024-04-29 11:45:15 发布
阅读量408 收藏
点赞数
分类专栏： 凡亿企业培训 PADS 原理图 文章标签： 社交电子
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_43044164/article/details/129684956
版权

在Logic中，多part器件意味着含有多个CAE封装，用户可以单独查看并修改其中单个的CAE封装。

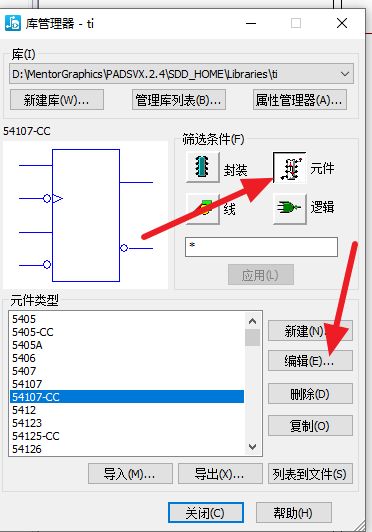

第一步：执行菜单命令文件-库，打开库管理器，点击元件按钮，找到所需要修改的多part器件，点击编辑，如图1所示



图1 编辑元件示意图

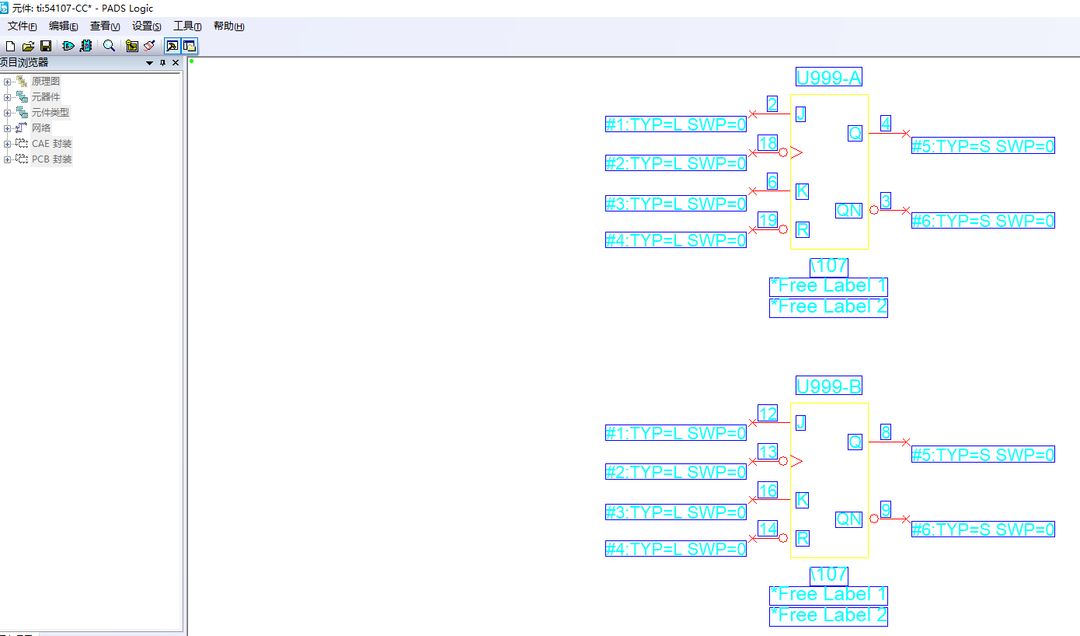

第二步：进入到元件界面，即可查看到多part器件的所有CAE封装，如图2所示



图2 多part器件示意图


第三步：点击工具栏中的编辑图形图标，

最低0.47元/天 解锁文章
