<think>好的，我现在需要解决用户的问题：使用OpenCV摄像头实时检测，结合自己训练的YOLOv8模型来框选物体，然后在每个框内检测红色圆形，如果检测到6个，就按从左到右、从上到下的顺序编号1-6。我需要仔细分析这个问题，并思考如何一步步实现。
首先，用户的需求可以分为几个部分：实时摄像头处理、YOLOv8模型检测物体、在检测到的框内寻找红色圆形、统计数量是否为6个，然后排序并编号。我需要确保每一步都正确，并且各部分能够协同工作。
第一步，使用YOLOv8进行实时检测。YOLOv8的模型加载和推理应该用Ultralytics库，这部分的代码可能已经存在，用户已经训练好了自己的模型。所以需要先加载模型，然后对摄像头每一帧进行预测，得到检测框。
接下来，对于每一个检测到的框，需要在该区域内检测红色圆形。这里可能需要颜色过滤和霍夫圆检测。红色在HSV颜色空间中有特定的范围，可能需要先转换颜色空间，然后通过掩膜提取红色区域，再进行形态学处理去除噪声，最后用霍夫圆变换检测圆形。
需要注意，红色在HSV中的范围可能包括两个区间，因为色相是环状的，比如0-10和160-180都可能表示红色。所以创建掩膜时需要合并这两个区域。
然后，在每一个YOLO检测到的框内，执行上述红色圆形检测。可能需要对每个框的ROI（Region of Interest）进行处理，这样减少计算量，提高效率。但要注意坐标的转换，ROI是原图中的一部分，处理后的结果需要映射回原图的坐标。
当在一个框内检测到红色圆形后，需要收集所有检测到的圆形，并判断总数是否为6个。如果是，就需要对这些圆形进行排序。排序的规则是：从左到右，从上到下。这里可能需要先按y坐标排序，分成行，然后在每一行内按x坐标排序。或者计算所有点的位置，先按y坐标分组，再按x排序。这可能需要更复杂的排序逻辑，比如先按y坐标的值进行分层，然后在每一层内按x坐标从小到大排列。
排序完成后，需要给每个圆形标号，从1到6。标号可以使用OpenCV的putText函数，在圆心位置或者附近显示数字。
接下来，可能需要处理多个检测框的情况。用户的问题中提到“由自己训练的YOLOv8模型所框选物体中的红色圆形”，可能每个检测框对应一个物体，每个物体内部可能有红色圆形。或者YOLO检测的是包含多个红色圆形的物体，例如一个板子，上面有六个红点。需要明确的是，每个检测框内部可能有多个红色圆形，并且需要统计每个框内的红色圆形数量是否为6。或者可能YOLO检测的是每个红色圆形，但用户可能是指YOLO检测的是包含这些圆形的物体，比如一个区域，里面需要找六个红点。这点可能需要进一步确认，但根据用户的问题描述，可能YOLO检测的是某个物体，例如一个区域，然后在该区域内部寻找六个红点。所以每个YOLO检测框内可能有多个红点，需要检查每个框内的红点数量是否为6，如果是，则编号。
或者，可能YOLO检测的是每个红点，但用户可能已经训练模型检测某种物体，而这些物体中包含红点。所以需要先通过YOLO框选出物体，然后在每个物体框中检测红点。但用户的问题更可能是，YOLO模型检测的是某个物体（例如一个设备的面板），然后在该面板区域内检测六个红点。因此，每个YOLO框对应一个面板，里面需要检测六个红点。这种情况下，每个帧可能会有多个YOLO框，但用户可能希望每个YOLO框内检测是否有六个红点，并对该框内的红点进行编号。
所以，处理流程可能如下：
1. 使用摄像头捕获实时视频。
2. 对每一帧使用YOLOv8模型进行检测，得到多个检测框。
3. 对每个检测框，提取ROI，然后在ROI内检测红色圆形。
4. 对每个检测框内的红色圆形进行计数，如果刚好6个，则进行排序和标号。
5. 在原帧上绘制检测框和红点的编号。
现在，详细思考每个步骤的具体实现：
YOLOv8的检测部分，需要加载模型，进行推理。例如：
model = YOLO('自定义模型.pt')
results = model(frame)
然后遍历每个检测结果，获取框的坐标。假设每个检测结果包含多个框，每个框的信息包括xyxy坐标，置信度，类别等。
对于每个框，提取ROI：
x1, y1, x2, y2 = box.xyxy[0] # 假设box是检测到的框
roi = frame[y1:y2, x1:x2]
然后，将ROI转换为HSV颜色空间，并创建红色掩膜：
hsv_roi = cv2.cvtColor(roi, cv2.COLOR_BGR2HSV)
lower_red1 = np.array([0, 100, 100])
upper_red1 = np.array([10, 255, 255])
lower_red2 = np.array([160, 100, 100])
upper_red2 = np.array([180, 255, 255])
mask1 = cv2.inRange(hsv_roi, lower_red1, upper_red1)
mask2 = cv2.inRange(hsv_roi, lower_red2, upper_red2)
mask_red = cv2.bitwise_or(mask1, mask2)
然后对mask_red进行形态学操作，如开运算，去除噪声：
kernel = np.ones((5,5), np.uint8)
mask_red = cv2.morphologyEx(mask_red, cv2.MORPH_OPEN, kernel)
接下来，使用霍夫圆变换检测圆形：
circles = cv2.HoughCircles(mask_red, cv2.HOUGH_GRADIENT, dp=1, minDist=20, param1=50, param2=30, minRadius=10, maxRadius=50)
这里参数可能需要调整，例如minDist是两个圆之间的最小距离，param1和param2是阈值参数，需要根据实际情况调整。
如果检测到圆，则遍历每个圆，收集它们的中心坐标。需要注意的是，霍夫圆返回的坐标是相对于ROI的，所以需要转换为原图的坐标：
if circles is not None:
circles = np.uint16(np.around(circles))
for circle in circles[0, :]:
# 圆心在ROI中的坐标
x_roi, y_roi = circle[0], circle[1]
# 转换为原图中的坐标
x_global = x1 + x_roi
y_global = y1 + y_roi
# 收集这些坐标
接下来，当收集到当前框内的所有红点后，检查数量是否为6。如果是，就需要排序。排序的规则是“从左到右，从上到下”，这可能需要先按y坐标排序，再按x坐标排序。例如，将所有点按y坐标分组，认为同一行的y坐标相近，然后将每一行内的点按x坐标排序。或者，可以先将所有点按y坐标升序排列，然后对于y相近的点，视为同一行，再按x排序。
但如何确定哪些点属于同一行？可能需要设定一个y轴的阈值，比如如果两个点的y坐标差小于某个值（例如20像素），则认为在同一行。或者，先对所有的点按y排序，然后根据y的分组来划分行。
例如：
points = sorted_global_points # 假设已经收集到全局坐标的点
# 先按y坐标排序
points.sort(key=lambda p: (p[1], p[0])) # 先y后x排序
# 然后分组，当y的差值超过阈值时，认为换行
rows = []
current_row = [points[0]]
for p in points[1:]:
if abs(p[1] - current_row[0][1]) <= y_threshold:
current_row.append(p)
else:
rows.append(current_row)
current_row = [p]
rows.append(current_row)
然后对每一行按x排序：
sorted_points = []
for row in rows:
row_sorted = sorted(row, key=lambda p: p[0])
sorted_points.extend(row_sorted)
这样，得到的sorted_points是按照从上到下，每行内从左到右的顺序排列的。然后按顺序编号1-6。
不过，这可能适用于红点排列成多行的情况，比如两行每行三个。或者如果是单行，则直接按x排序。用户的问题中，六个红点可能排列方式不确定，但需要按总体的从左到右，从上到下排序，可能类似于阅读顺序。
但有时候可能存在点分布不规则的情况，这时候可能需要综合考虑x和y坐标。另一个方法是计算所有点的位置，先按y坐标排序，如果y坐标相近则视为同一行，同一行内按x坐标排序。或者采用一种复合排序，比如先按y坐标，然后按x坐标。这样，如果两个点的y坐标相差不大，就按x排序，否则y较小的排在前面。
比如，将所有点按照(y, x)的元组进行排序。这种方法可能适用于大致排列成网格的点，但如果有两行，那么会先排完第一行的所有点，再排第二行。例如：
sorted_points = sorted(points, key=lambda p: (p[1], p[0]))
这样得到的顺序是，先从上到下，同一行内从左到右。但如果有多个行，那么可能正确，但需要确保同一行的点y坐标差异不大。这可能在实际情况中需要调整，或者用户的应用场景中的红点排列比较规则，可以这样处理。
假设按这种方法排序，那么排好序后，就可以给每个点标号1到6。
接下来，将这些点绘制在原图上，并标注数字。同时，可能需要将每个红点的坐标转换回原图的坐标，因为YOLO的框是在原图上的。
此外，需要注意，霍夫圆检测可能会检测到多个圆，或者误检，所以需要调整参数，或者通过其他方式过滤。例如，检查圆的半径是否符合预期，或者颜色是否足够红。
现在，需要将所有这些步骤整合到代码中，并确保实时处理的速度足够快。可能的瓶颈在于YOLO的检测速度和霍夫圆检测的速度。YOLOv8的模型可能较大，导致处理速度较慢，可以考虑使用较小的模型或者调整帧的分辨率。此外，霍夫圆变换在较大ROI中可能较慢，因此需要限制ROI的大小，或者在检测时缩小图像。
另外，当处理每个检测框内的ROI时，如果ROI非常小，可能需要调整霍夫圆的参数，或者确保ROI的有效性。
最后，处理多个检测框的情况。例如，如果有多个YOLO检测框，每个框内可能有不同的红点，需要分别处理每个框内的红点。用户的问题中可能每个框内都需要检测是否有六个红点，并单独编号。或者可能只有特定的框需要处理，这取决于YOLO模型的训练目标。
总结步骤：
1. 初始化摄像头和YOLOv8模型。
2. 循环读取摄像头帧。
3. 对帧进行YOLO检测，得到各检测框。
4. 对每个检测框：
a. 提取ROI。
b. 在ROI内检测红色区域。
c. 进行形态学处理。
d. 霍夫圆检测。
e. 收集圆形的全局坐标。
5. 如果当前检测框内检测到6个圆形：
a. 按排序规则对圆形排序。
b. 在原图上绘制编号。
6. 显示结果帧。
在编写代码时，需要注意各个坐标系的转换，尤其是ROI和全局坐标之间的关系。例如，霍夫圆检测得到的圆心坐标是相对于ROI的，必须加上检测框的左上角坐标才能得到在原始帧中的位置。
可能的错误点包括：
- 掩膜处理不正确，导致无法正确提取红色区域。
- 霍夫圆参数设置不当，导致检测不到或误检。
- 坐标转换错误，导致标号位置不正确。
- 排序逻辑错误，导致编号顺序不符合预期。
- 多个检测框之间的处理干扰，需要确保每个框的处理独立。
为了测试和调试，可以逐步验证每个步骤。例如，先单独测试红色圆形检测部分，确保能在静态图片中正确检测红色圆形。然后测试YOLO检测部分，确保能正确框选物体。最后整合两部分，并处理实时视频。
另外，可能需要考虑性能优化，比如降低帧的分辨率，或者只在检测到的框内处理，以减少计算量。霍夫圆检测可能比较耗时，尤其是在大图像中，因此限制ROI的大小可能有助于提高速度。
最后，用户可能需要调整各个参数，如颜色范围、形态学操作的核大小、霍夫圆参数等，以适应实际场景中的光照、圆形大小等因素。</think>以下是实现该功能的步骤说明和示例代码：
### 实现步骤：
1. **环境准备**
- 安装OpenCV和Ultralytics库：`pip install opencv-python ultralytics`
2. **流程设计**
- 初始化YOLOv8模型和摄像头
- 实时读取视频帧并进行目标检测
- 对每个检测到的目标区域进行红色圆形检测
- 对符合条件的圆形进行排序标注
3. **关键技术点**
- YOLOv8实时目标检测
- HSV颜色空间过滤
- 霍夫圆检测
- 多目标排序算法
### 示例代码：
```python
import cv2
import numpy as np
from ultralytics import YOLO
def sort_points(points, y_threshold=20):
"""按从上到下、从左到右排序"""
points = sorted(points, key=lambda x: (x[1], x[0]))
sorted_points = []
current_row = []
for p in points:
if current_row and abs(p[1] - current_row[0][1]) > y_threshold:
sorted_points.extend(sorted(current_row, key=lambda x: x[0]))
current_row = []
current_row.append(p)
if current_row:
sorted_points.extend(sorted(current_row, key=lambda x: x[0]))
return sorted_points[:6] # 确保只返回前6个点
# 初始化
model = YOLO('yolov8n.pt') # 替换为自定义模型
cap = cv2.VideoCapture(0)
# 红色HSV范围
lower_red1 = np.array([0, 100, 100])
upper_red1 = np.array([10, 255, 255])
lower_red2 = np.array([160, 100, 100])
upper_red2 = np.array([180, 255, 255])
while True:
ret, frame = cap.read()
if not ret:
break
# YOLOv8检测
results = model(frame)
for result in results:
for box in result.boxes:
# 获取检测框坐标
x1, y1, x2, y2 = map(int, box.xyxy[0])
# 提取ROI区域
roi = frame[y1:y2, x1:x2]
if roi.size == 0:
continue
# 转换为HSV颜色空间
hsv = cv2.cvtColor(roi, cv2.COLOR_BGR2HSV)
# 创建红色掩膜
mask1 = cv2.inRange(hsv, lower_red1, upper_red1)
mask2 = cv2.inRange(hsv, lower_red2, upper_red2)
mask = cv2.bitwise_or(mask1, mask2)
# 形态学处理
kernel = np.ones((5,5), np.uint8)
mask = cv2.morphologyEx(mask, cv2.MORPH_OPEN, kernel)
# 霍夫圆检测
circles = cv2.HoughCircles(mask, cv2.HOUGH_GRADIENT, dp=1, minDist=20,
param1=50, param2=30, minRadius=10, maxRadius=50)
red_points = []
if circles is not None:
circles = np.uint16(np.around(circles))
for i in circles[0, :]:
# 转换为全局坐标
global_x = x1 + i[0]
global_y = y1 + i[1]
red_points.append((global_x, global_y))
# 绘制圆形（调试用）
cv2.circle(frame, (global_x, global_y), i[2], (0,255,0), 2)
# 当检测到6个红点时进行标注
if len(red_points) == 6:
sorted_points = sort_points(red_points)
# 绘制编号
for idx, (x, y) in enumerate(sorted_points, 1):
cv2.putText(frame, str(idx), (x-10, y+10),
cv2.FONT_HERSHEY_SIMPLEX, 1, (0,0,255), 2)
# 绘制检测框
cv2.rectangle(frame, (x1,y1), (x2,y2), (255,0,0), 2)
# 显示结果
cv2.imshow('Detection', frame)
if cv2.waitKey(1) == 27: # ESC退出
break
cap.release()
cv2.destroyAllWindows()
```
### 关键参数说明：
1. **颜色阈值**：
- `lower_red1/upper_red1`：红色低区间
- `lower_red2/upper_red2`：红色高区间
- 可根据实际环境调整阈值范围
2. **霍夫圆检测参数**：
- `minDist`：圆之间的最小距离
- `param1`：Canny边缘检测阈值
- `param2`：圆心检测阈值
- `minRadius/maxRadius`：圆半径范围
3. **排序参数**：
- `y_threshold`：Y轴阈值，用于判断是否同列
### 优化建议：
1. 添加ROI缩放（提升处理速度）
2. 使用GPU加速（需配置CUDA环境）
3. 添加历史帧缓存（提高检测稳定性）
4. 实现多线程处理（分离检测和显示逻辑）
实际应用中需要根据具体场景调整颜色阈值、检测参数和排序逻辑。建议先用静态图像测试各环节效果，再整合到实时检测流程中。

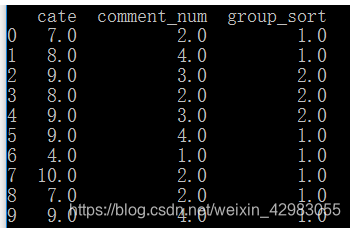

本文介绍了如何在Python中对数据进行组内排序并标号，特别是在数据框中新增一列以记录排序顺序。讲解了`ascending`参数用于设置升序或降序，以及`method`参数的作用，包括'dense'、'first'、'min'和'max'四种情况。通过示例展示了不同方法下相等值的排序策略，并提供了对不同类别数据分组排序的实现方法。
