2. 遥控解码

接下来，我们要获取原电视遥控的按键与其对应的红外编码

2.1 硬件与连接

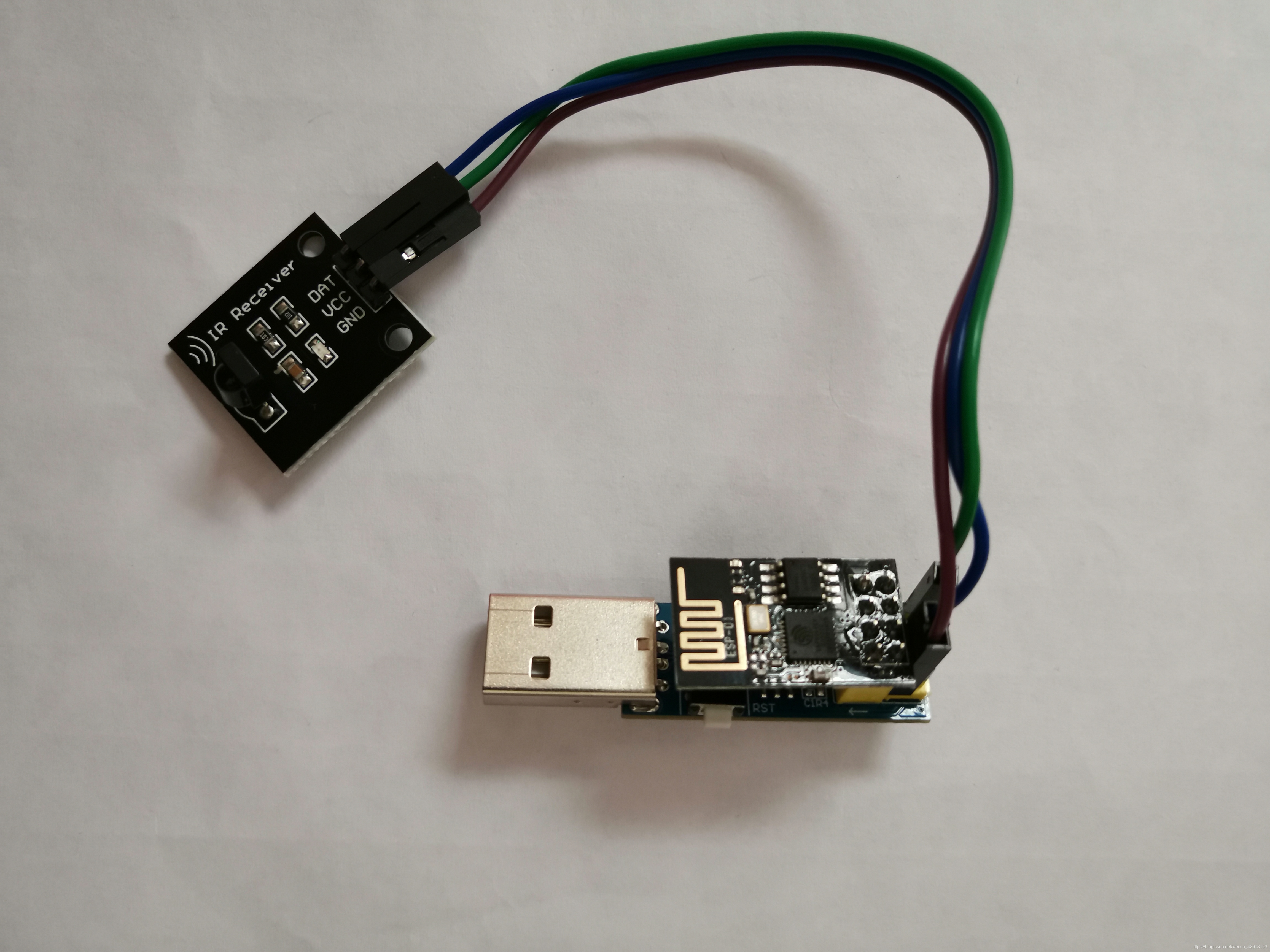

我们将ESP8266 插到ESP8266 烧录器中，拿出三根杜邦线，分别连接ESP8266 烧录器的3.3V(VCC)、GND、IO2，另外一端连上红外接收模块的三个引脚；

3.3V(VCC) -> VCC
GND -> GND
IO2 -> DAT(data)
如图所示：
在这里插入图片描述
随后连接电脑，开始下一步。

2.2 代码

上一章调试中，打开的实例的内容即是红外遥控的解码例程。但是对应的引脚不适用于这款esp模块，所以我们需要修改一下

#include <Arduino.h>
#include <IRremoteESP8266.h>
#include <IRrecv.h>
#include <IRutils.h>

const uint16_t kRecvPin = 2;    //数据引脚选择（2 = IO2）

IRrecv irrecv(kRecvPin);

decode_results results;

void setup() {
  Serial.begin(115200);    //串口通讯波特率
  irrecv.enableIRIn();     // 初始化红外接收模块（开始接收）
  while (!Serial)          //等待初始化完成
    delay(50);
  Serial.println();
  Serial.print("IRrecvDemo is now running and waiting for IR message on Pin ");            //打印红外接收模块正在运行
  Serial.println(kRecvPin);   //打印红外接收端口
}

void loop() {
  if (irrecv.decode(&results)) {          //判断是否接收到红外信号
    serialPrintUint64(results.value, HEX);     //打印红外信号数据（串口监视器查看）
    Serial.println("");
    irrecv.resume();     //接收下一个值
  }
  delay(100);
}
