【ARM裸板】S3C2440下的ADC操作和触摸屏的详解 && 根据寄存器编程编程

001 ADC硬件原理

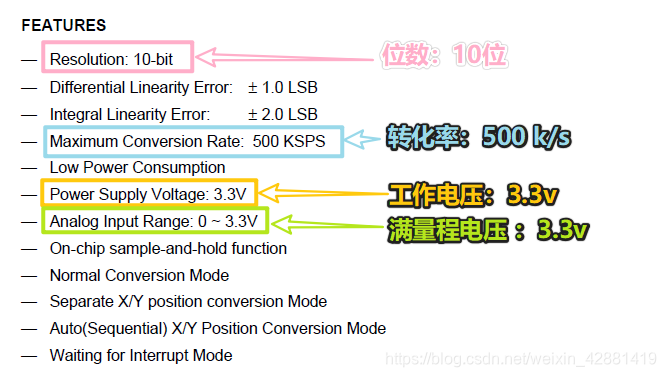

硬件特性

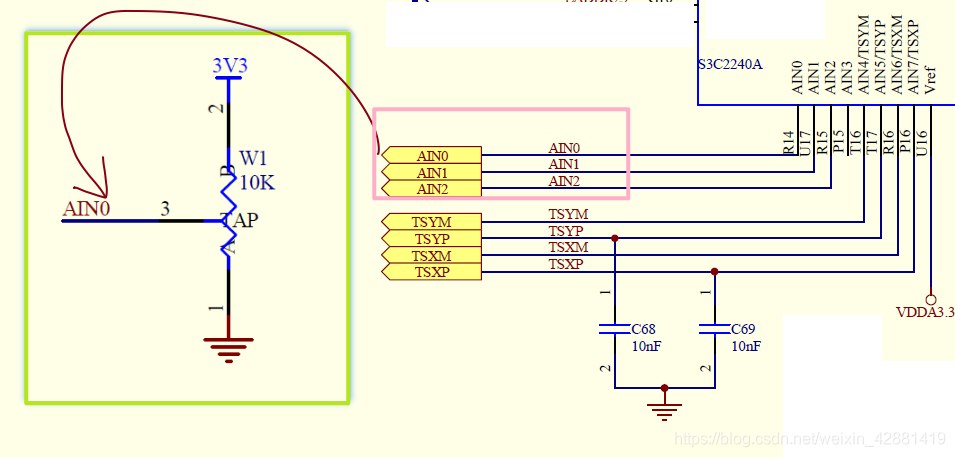

s3c2440的ADC硬件原理图

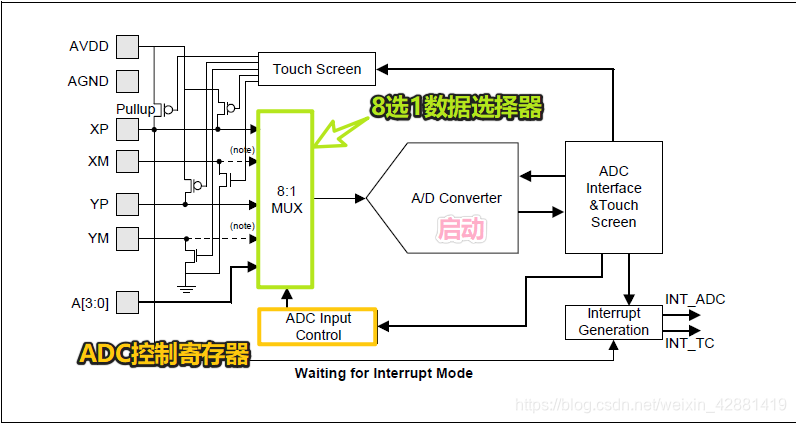

s3c2440的ADC框图

• 怎么设置：
  • a.设置8：1mux，选中要测量哪个引脚
  • b.设置工作时钟
    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-FpI2iF6S-1581491700386)(en-resource://database/2384:1)]
  • c.启动
  • d.读状态，判断ADC成功
  • e.读数据

002 ADC编程

• 目标：

• a.初始化ADC
• b.读数据
• c.在串口上显示出来
• d.在LCD上显示出来

设置ADC寄存器

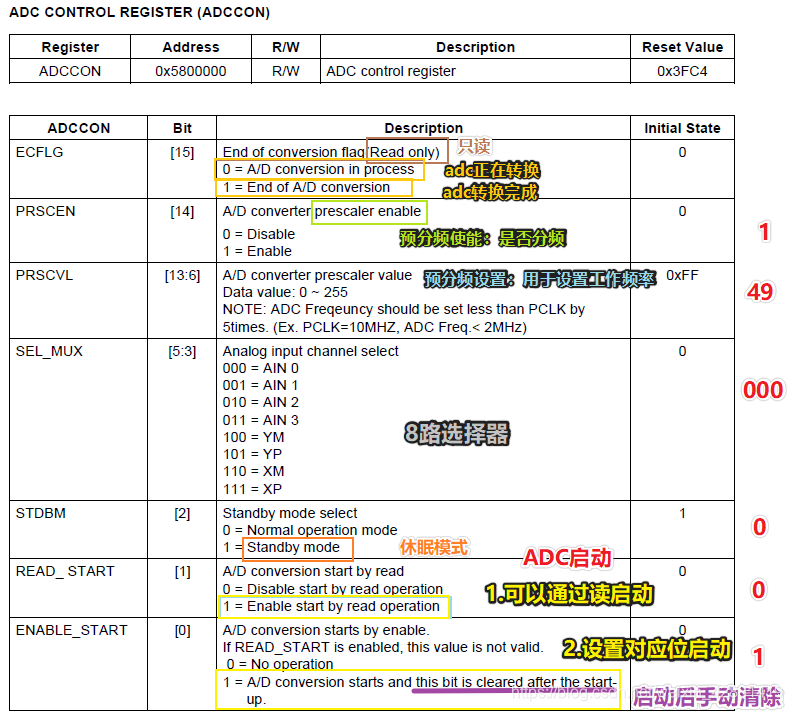

ADCCON

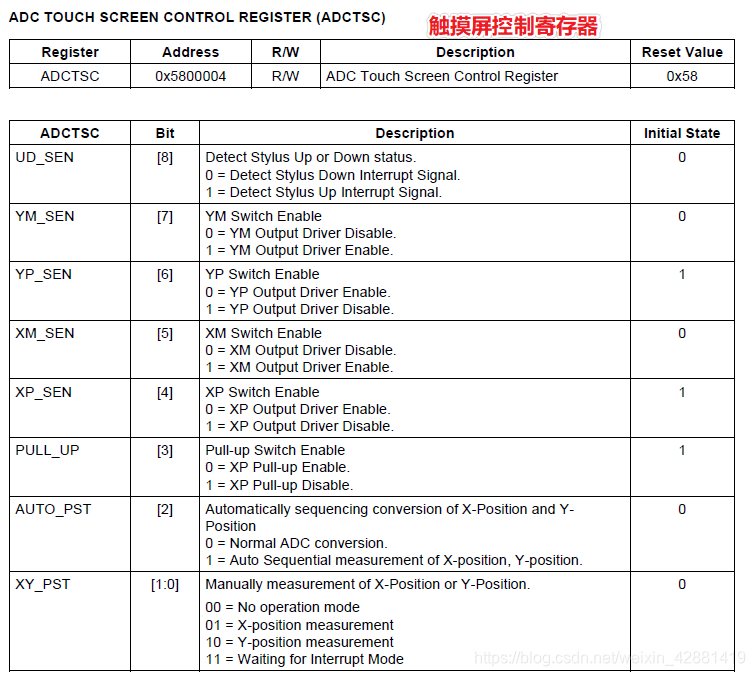

ADCTSC

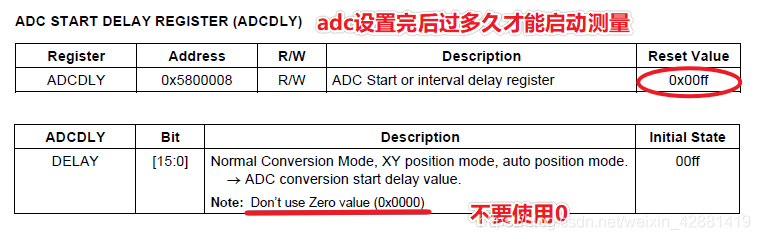

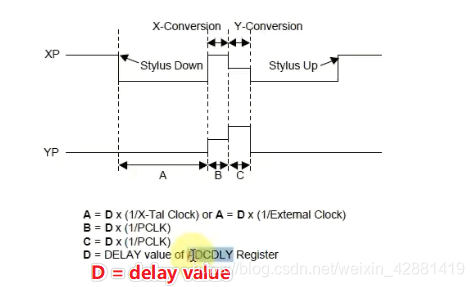

ADCDLY

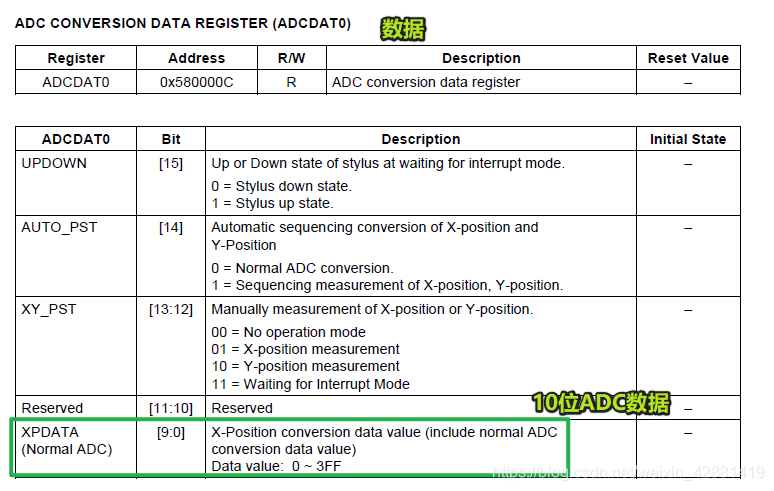

ADCDATA0

void adc_init(void)
{

	/* [15]  ：ECFLG        ，1 = End of A/D conversion
	 * [14]  : PRSCEN      ,1 = A/D converter prescaler enable
	 * [13:6]: PRSCVL      ,adc clk = PCK / (PRSCVL + 1)
	 * [5:3] : SEL_MUX     ,000 = AIN 0
	 * [2]   : STDBM       ,1 = Standby mode
	 * [1]   : READ_ START ,0 = Disable start by read operation
	 * [0]   : ENABLE_START,1 = A/D conversion starts and this bit is cleared after the startup.
	*/
	ADCCON = (1<<14) | (49<<6) | (0<<3) ;

	ADCDLY = 0xff;
}

int adc_read_ain0(void)
{

	/* 启动adc */
	ADCCON |= (1<<0);

	while(ADCCON & (1<<15));	/* 等待ADC结束 */

	return ADCDAT0 & 0x3ff;
}

003 电阻触摸屏硬件原理

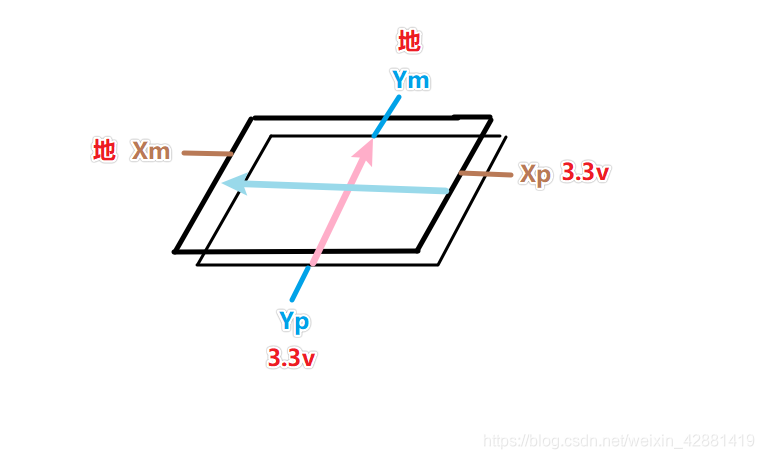

触摸屏示意图

测量触点X坐标	测量触点Y坐标
Xp接3.3v，Xm接地，Yp、Ym不接电源	Yp接3.3v，Ym接地，Xp、Xm不接电源
测Yp电压（就是X坐标）	测Xp电压（就是Y坐标）

使用触摸屏流程

• 1.按下触摸屏，产生触摸中断
• 2.在触摸屏中断程序中，启动ADC（目的：获得x，y坐标）
• 3.ADC完成，产生中断
• 4.在ADC中断中，读取x，y坐标
• 5.启动定时器
• 6.定时器中断发生，判断触摸屏仍被按下，回到第2步。
• 7.松开，结束。

003 S3C2440触摸屏接口

编程要点

ADC转化中断时，可以通过中断或者查询来得到数据

• 使用中断模式时，从AD转换开始到得到数据可能有些延迟，因为中断的进入和退出需要浪费一些时间。
• 如果像要立刻得到数据，可以使用ADC的查询方式，查询ADCCON[15]，判断转化是否结束 。

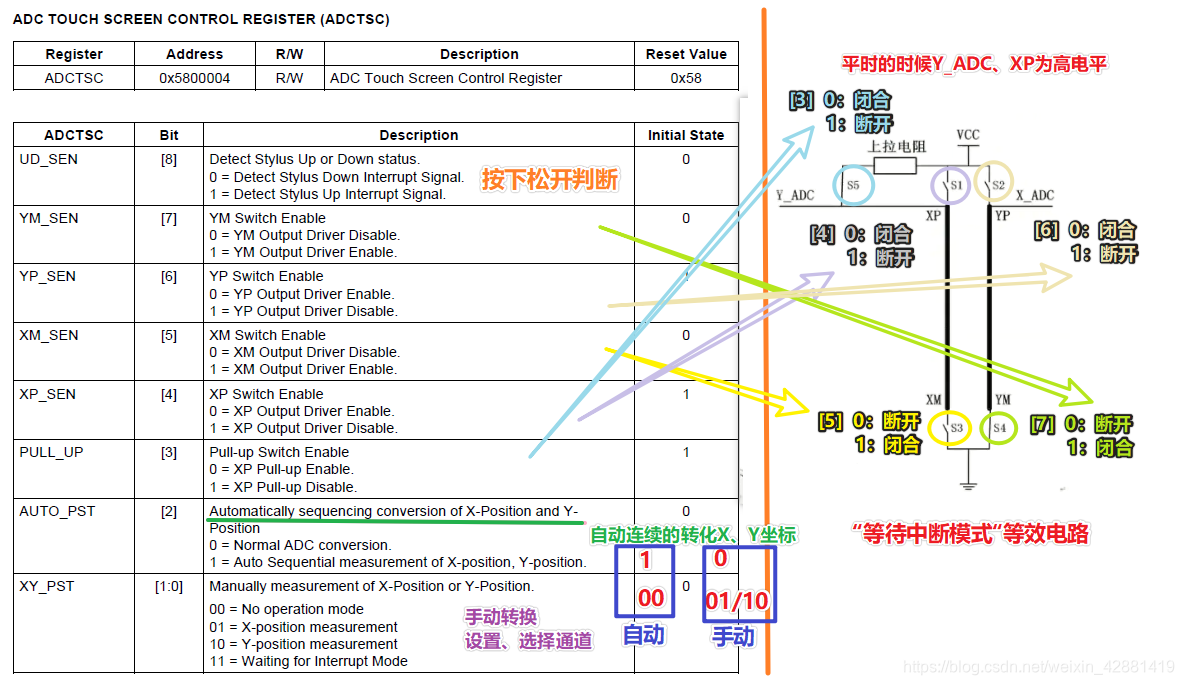

ADCTSC设置与触摸屏等效电路图

• 触摸屏等待按下接口程序

void enter_wait_pen_dowm_mode(void)
{
	ADCTSC = PULLUP_ENABLE | YM_ENABLE | YP_DISABLE | XP_DISABLE | XP_DISABLE | WAIT_INT_MODE ;
}

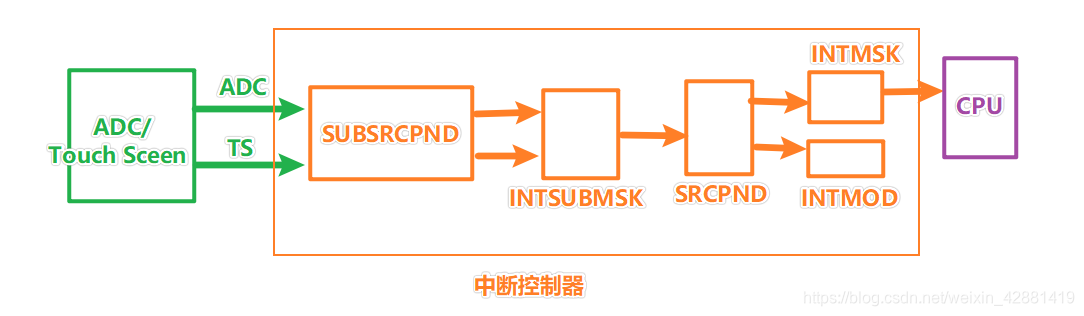

ADC/TS与中断的控制流程

怎么编程

• 1.初始化ADC/TS接口
• 2.设置TS处于等到中断
• 3.设置中断
• 4.按下，进去TS中断
  • a.进入自动采集模式
  • b.启动ADC
• 5.ADC中断
  • a.读数据
  • b.再次进入”等待中断模式“
  • c.启动定时器
• 6.定时器中断
  • a.若松开，结束
  • b.若按下，进入4.b

005触摸屏编程_按下松开检测

• 状态转换图
