写在前面的话：
广和通的4G模块可能更多的人使用的是L610，虽然用的是MC615，他们之前还是有很多相通的地方可以参考。
本文是我在做项目过程中的一下笔记，主要侧重模块升级、上网和休眠功能，其他的实际应用层的功能，都是可以通过内置封装的AT命令去实现的。

1.简介

MC615-CN-00是一款LTE Cat1 bis 无线通信模组。产品支持TDD-LTE/FDD-LTE 多种网络制式和多频段，同时支持VoLTE、Audio、 Camera、 LCD、 Keypad等功能。
下面来简单补充一点关于简介中提到的一些名词的含义。

1.1 网络制式

模组支持 FDD和TDD两种网络制式，我们使用4G模块的设备，需要送检得到认证，可以得到同时支持FDD和TDD两种网络制式的认证证书，但是不同的运营商对于网络制式的支持是不一样的。

LTE FDD: Band 1/3/5/8
LTE TDD: Band 34/38/39/40/41

FDD和TDD主要区别就在于采用不同的双工方式，为频分双工(FDD) 和时分双工(TDD) 是两种不同的双工方式。

FDD是在分离的两个对称频率信道上进行接收和发送，用保护频段来分离接收和发送信道。FDD的缺点就是必须采用成对的频率，依靠频率来区分上下行链路，其单方向的资源在时间上是连续的。FDD虽然在支持对称业务时，能充分利用上下行的频谱，但在支持非对称业务时，频谱利用率将大大降低。
TDD用时间来分离接收和发送信道。其就在一个通道中进行，在TDD方式的移动通信系统中, 接收和发送使用同一频率载波的不同时隙作为信道的承载，时间资源在两个方向上进行了分配。在某个时间段由基站发送信号给移动台，而中间的时间间隙由移动台发送信号给基站，基站和移动台之间必须协同一致才能顺利工作。

在这里插入图片描述

1.2 传输速率

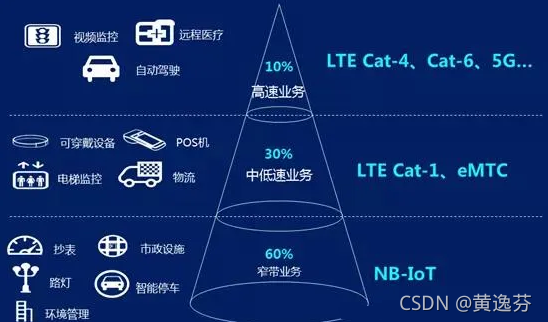

Cat4和Cat1都是4G通信LTE网络下用户终端类别的一个标准。Cat全称LTE UE-Category ，Cat.X这个值就是用来衡量用户终端设备无线性能的，主要用来划分终端速率（等级）。

LTE FDD Rel.13 ： 10Mbps DL[下行]/5Mbps UL[上行]
LTE TDD Rel.13 ： 8.2Mbps DL[下行]/3.4Mbps UL[上行]

cat1的模组比cat4功耗更低，速率相对较慢，适合用在一些对功耗有要求，对速率要求不大的场合。
在这里插入图片描述

1.3操作系统

模组目前支持在 Linux/ Windows/Android 操作系统上开发。

2. 硬件介绍

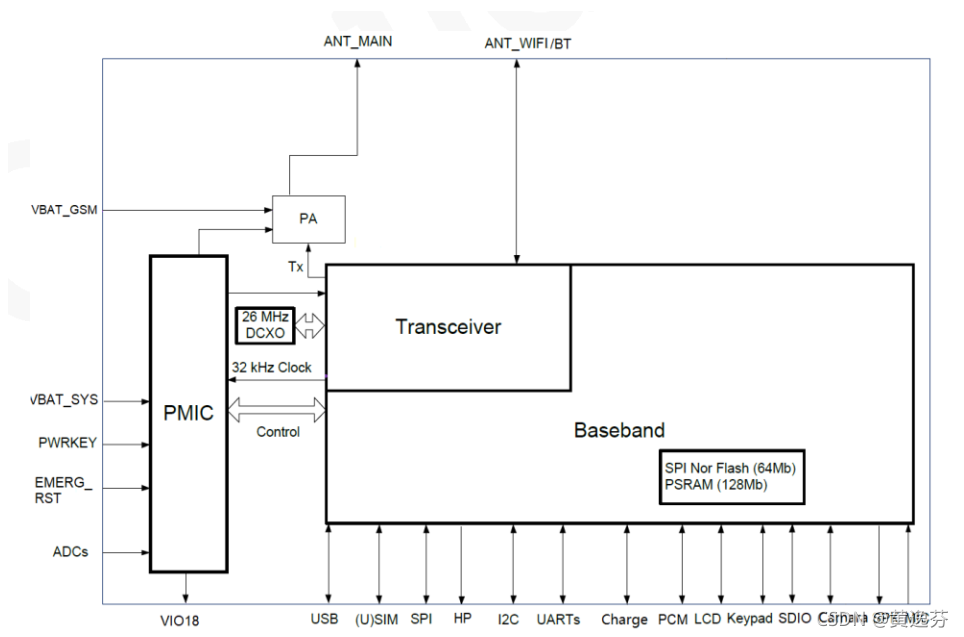

MC615-CN的模组并不是一个单纯的上网模块，更是一个带有基带芯片的主控制器，模组内部集成有电源管理、基带部分、存储器、射频部分、外围接口等。

在这里插入图片描述

2.1 控制信号

MC615-CN 系列模块提供 2 路控制信号对模块进行开机/关机和复位操作，管脚定义如下表

管脚名	I/O	管脚	描述
EMERG_ RST	I	37	当模块在工作时，给复位 RESET 一个 Tst（100ms）低电平，然后拉高，模块
PWRKEY	I	14	拉低电平开机时，最短低电平持续时间 2s，拉低电平关机时，最短电平持续时间 3.1s

2.2 开关机

开机
当 MC615-CN 系列模块处于关机模式，可以通过拉低PWRKEY至少2s使模块开机。
自动开机
若需要模块上电自动开机，可将 PWRKEY 管脚直接对地或者通过电阻下拉到地，下拉电阻推荐 1K。
此种方式下模块关机，只能直接断电。
三种关机方式

关机方式	关机方法	使用场景
低电压关机	VBAT电压过低或者掉电时，模块会关机	此时模块没有走正常关机流程，没有走基站注销流程
硬件关机	拉低PWRKEY(大于3.1S)，然后释放	正常关机
AT关机	AT+CPWROFF	软件关机
