Allgeo17.4差分对组内等长以及组间等长

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

前言

关于allego17.4差分对组内以及组间等长的设置以及操作方法，差分线不仅存在组内等长，有的还存在组间等长。

一、描述

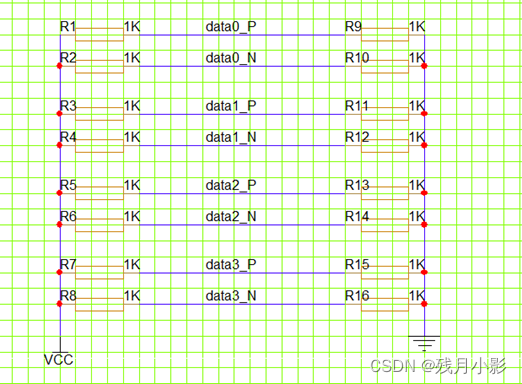

现已四组差分数据线为例进行设置，原理图如下

注：此原理图只为演示本次差分设置操作使用，其不具有任何实用性功能，且差分对的设置已在原理图中完成DATA0/1/2/3共四组，不在PCB中在论述：

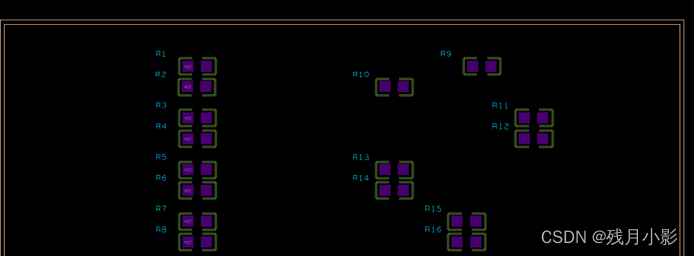

PCB中元器件摆放位置如下图：

二、组内差分设置

1、差分走线线宽/线距=0.102mm/0.102mm，此差分对规则设计与应用不在此论述

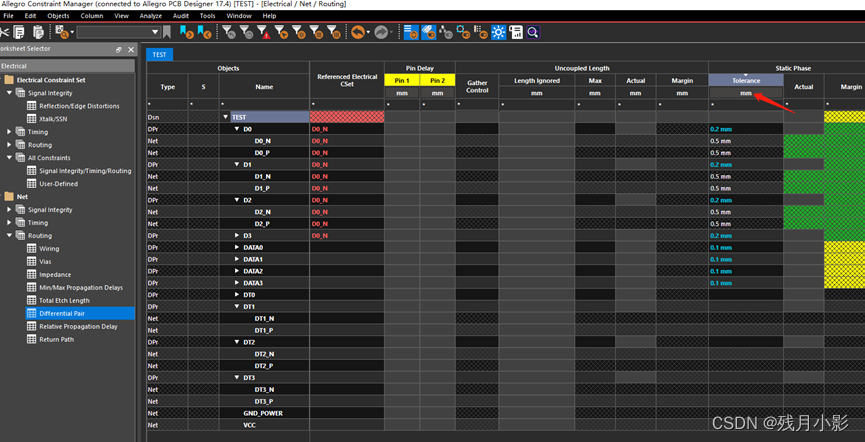

2、选择进入规则管理器“Constraint Manager->Electrical->Net->Differential Pair ”中Static Phase中Tolerance中下方的单位：此处设置为mm：
