视频监控—ASOC驱动框架的简单分析

• 硬件平台：韦东山嵌入式Linxu开发板（S3C2440.v3）
• 软件平台：运行于VMware Workstation 12 Player下UbuntuLTS16.04_x64 系统
• 开发环境：arm-linux-gcc-4.3.2工具链、linux-3.4.2内核(开发版根文件系统)
• 源码仓库：https://gitee.com/d_1254436976/Embedded-Linux-Phase-3

---

一、ASOC框架分析

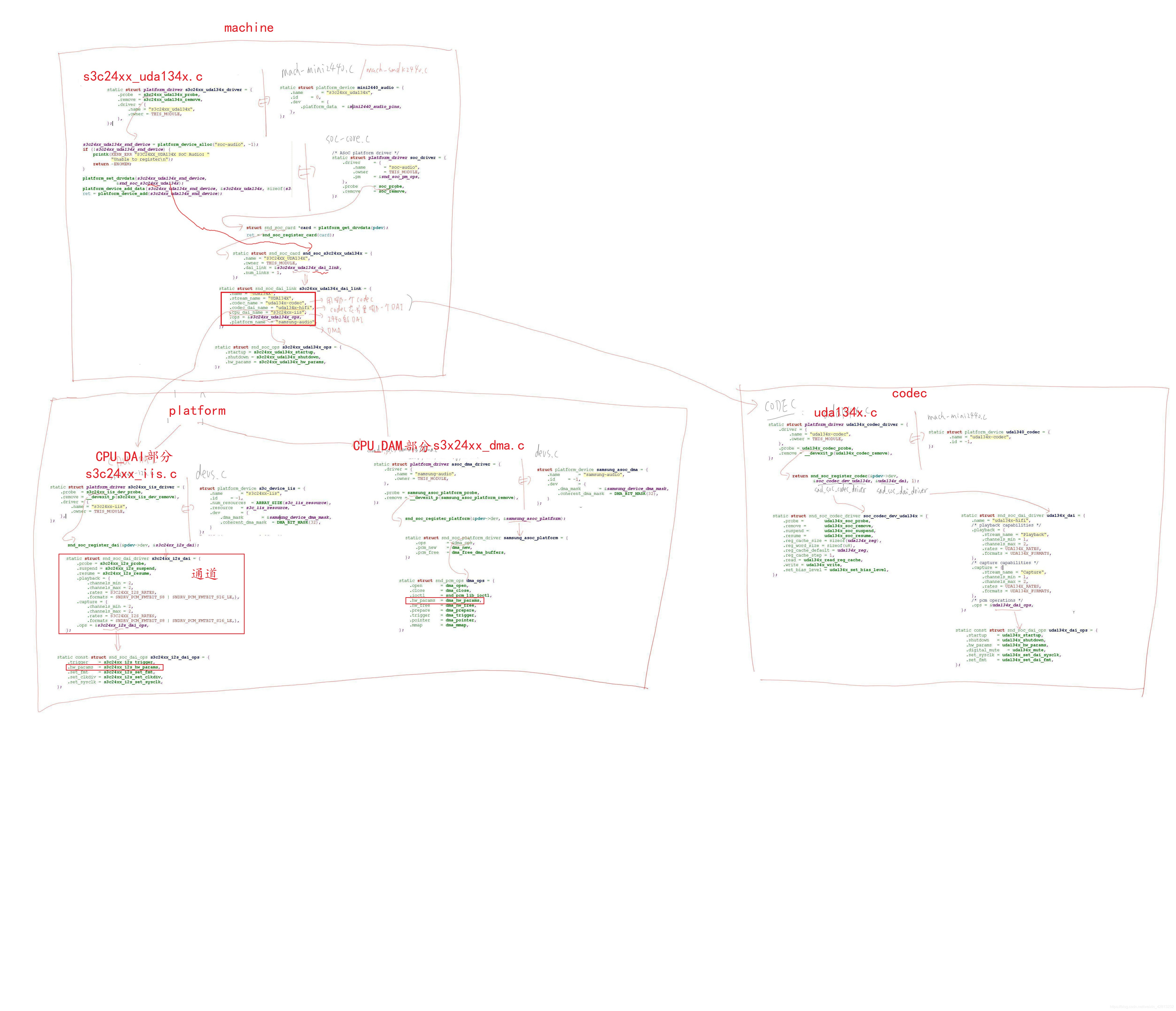

以内核中自带的s3c24xx_uda134x.c的驱动文件为开头，去分析ASOC框架，得到如下框架图

如图可见，其大致结构分为三部分：

• Machine（板载硬件）：指某一款机器，如：某款设备、某款开发板…，由此可以看出Machine几乎是不可重用的，每个Machine上的硬件实现可能都不一样， CPU不一样， Codec不一样，音频更多的输入、输出设备也不一样，
  Machine为CPU、 Codec、输入输出设备提供了一个载体
  在这个部分，指定了platform与codec部分的设备为哪一个，其主要关键作用的是snd_soc_card以及snd_soc_dai_link
• Soc（ Platform）：一般是指某一个SoC平台，比如pxaxxx,s3cxxxx,omapxxx等等，与音频相关的通常包含该SoC中的时钟、 DMA、 I2S、 PCM等等，只要指定了SoC，那么我们可以认为它会有一个对应的Platform，它只与SoC相关。
  在这个部分，可以指定芯片的dai与dma，并且设置它们，其中起关键作用的是snd_soc_dai_driver与snd_soc_codec_driver结构体
• Codec：指具体的编解码器， Codec里面包含了I2S接口、 D/A、 A/D、 Mixer、 PA（功放），通常包含多种输入（ Mic、 Line-in、 I2S、 PCM）和多个输出（耳机、喇叭、听筒， Line-out）， Codec和Platform一样，是可重用的部件，同一个Codec可以被不同的Machine使用。嵌入式Codec通常通过I2C对内部的寄存器进行控制。
  在这个部分，主要是设置编解码芯片的dai与控制接口，其关键作用的结构体为snd_soc_dai_driver和snd_soc_codec_driver

注意：
对于machine部分指定了platform与codec部分的结构体的名字，所以在编写驱动时，需要注意三者的对应关系。
