DCMI-数字摄像头-stm32f4

简介

数字摄像头按照传感器材料构成可分为：CCD 与 CMOS
CCD ： （Charge Coupled Device）电荷耦合器件，像素由mos电容构成，驱动电压高（12V以上），功耗大。
CMOS ：（Complementary Metal Oxide Semiconductor） 互补氧化物半导体，驱动电压5v/3.3v足矣，功耗小。

手机摄像头基本都是CMOS。

如何理解行/场同步引脚，有效与引脚电平的关系

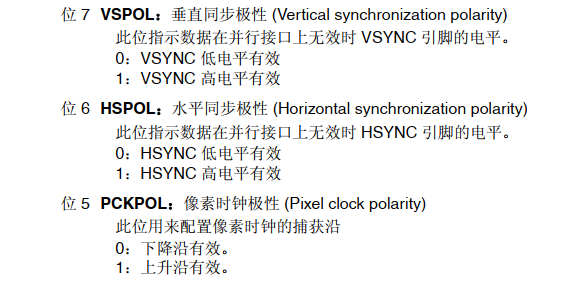

在数据手册中有这样的描述：

即：数据无效时，此时引脚的电平就是有效电平（这个有效指的是要触发一些操作了）

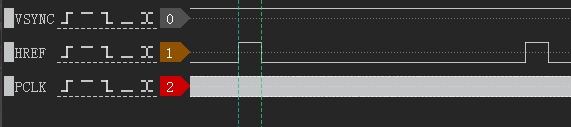

逻辑分析仪测量的数字摄像头实际时序

可以看出，数据无效时场同步引脚为低电平 （我们配置dcmi时就要配置VSYNC低电平有效）

HREF放大后如上图所示，其高电平时指示数据有效 (测量该期间PCLK跳变次数来判断的，刚好对应上图像宽度)，数据无效时该引脚为低电平（我们配置dcmi时就要配置HSYNC低电平有效）

DCMI配置代码

	DCMI_DeInit();	//清除原来的设置

  	DCMI_InitStructure.DCMI_CaptureMode				= DCMI_CaptureMode_Continuous;	//连续模式
	DCMI_InitStructure.DCMI_CaptureRate				= DCMI_CaptureRate_All_Frame;	//全帧捕获
	DCMI_InitStructure.DCMI_ExtendedDataMode		= DCMI_ExtendedDataMode_8b;		//8位数据格式
	DCMI_InitStructure.DCMI_PCKPolarity				= DCMI_PCKPolarity_Rising;		//PCLK 上升沿有效
	DCMI_InitStructure.DCMI_SynchroMode				= DCMI_SynchroMode_Hardware;	//硬件同步HSYNC,VSYNC
	DCMI_InitStructure.DCMI_VSPolarity				= DCMI_HSPolarity_Low;		 	//VSYNC 低电平有效
	DCMI_InitStructure.DCMI_HSPolarity				= DCMI_HSPolarity_Low;			//HSYNC 低电平有效
	DCMI_Init(&DCMI_InitStructure);

	DCMI_ITConfig(DCMI_IT_FRAME,ENABLE);	//开启帧中断
	DCMI_Cmd(ENABLE);	//DCMI使能
