本文详细介绍了SPI通信协议中CPOL和CPHA参数的不同组合对通讯时序的影响。四种配置下，从时钟空闲状态（高电平或低电平）到数据采样与传输的边沿选择（前沿或后沿），逐一解析了数据如何在时钟信号的上升沿或下降沿进行传输和采样。通过实例展示了当CPOL和CPHA变化时，数据0xAA的传输过程，帮助读者理解SPI接口的工作原理。
首先说明一些后面会提到的概念：
1.时钟空闲状态：
高：空闲时维持高电平（CPOL = 1）
低：空闲时维持低电平（CPOL = 0）
2.数据传输&采样边沿：
时钟前沿传输，后沿采样（CPHA = 1）
时钟前沿采样，后沿输出（CPHA = 0）
四种配置下SPI的通讯时序

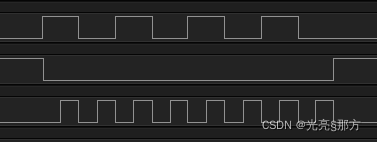

以下通道分别为：
MOSI
CS
SCLK
发送的数据均为0xAA
第一种：CPOL = 0, CPHA = 0（时钟前沿采样，后沿输出）
（前沿采样8次，最后一个后沿无传输）
第二种：CPOL = 1, CPHA = 0
第三种：CPOL = 0, CPHA = 1（ 时钟前沿传输，后沿采样）
第四种：CPOL = 1, CPHA = 1
