SPI总线传输的模式

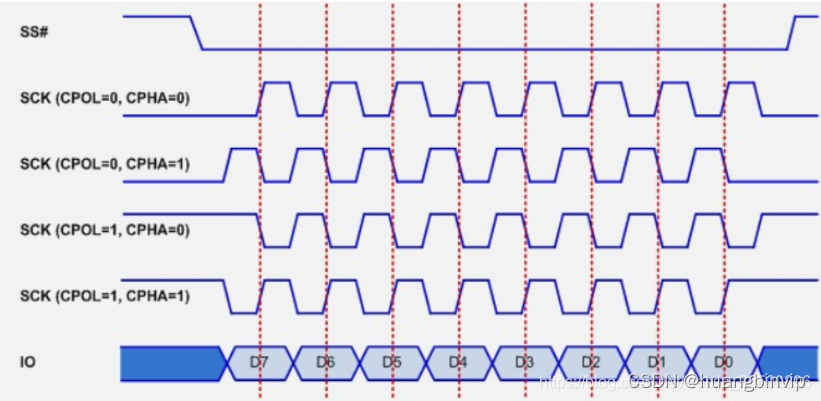

SPI总线传输一共有4中模式，这4种模式分别由时钟极性(CPOL，Clock Polarity)和时钟相位(CPHA，Clock Phase)来定义，其中CPOL参数规定了SCK时钟信号空闲状态的电平，CPHA规定了数据是在SCK时钟的上升沿被采样还是下降沿被采样。这四种模式的时序图如下图所示：

模式0：CPOL= 0，CPHA=0。SCK串行时钟线空闲是为低电平，数据在SCK时钟的上升沿被采样，数据在SCK时钟的下降沿切换
模式1：CPOL= 0，CPHA=1。SCK串行时钟线空闲是为低电平，数据在SCK时钟的下降沿被采样，数据在SCK时钟的上升沿切换
模式2：CPOL= 1，CPHA=0。SCK串行时钟线空闲是为高电平，数据在SCK时钟的下降沿被采样，数据在SCK时钟的上升沿切换
模式3：CPOL= 1，CPHA=1。SCK串行时钟线空闲是为高电平，数据在SCK时钟的上升沿被采样，数据在SCK时钟的下降沿切换

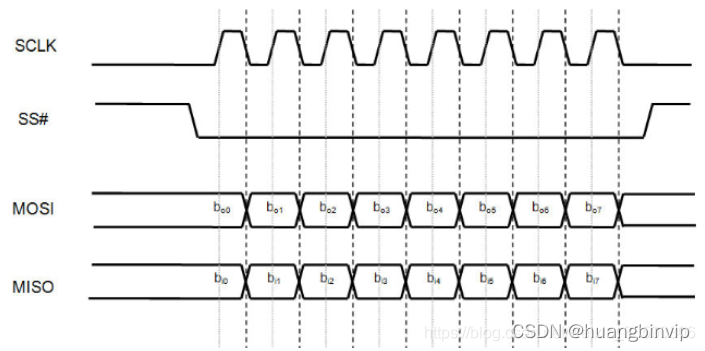

其中比较常用的模式是模式0和模式3，大多存储器都同时支持这两种模式。下面展现了模式0下的SPI时序图

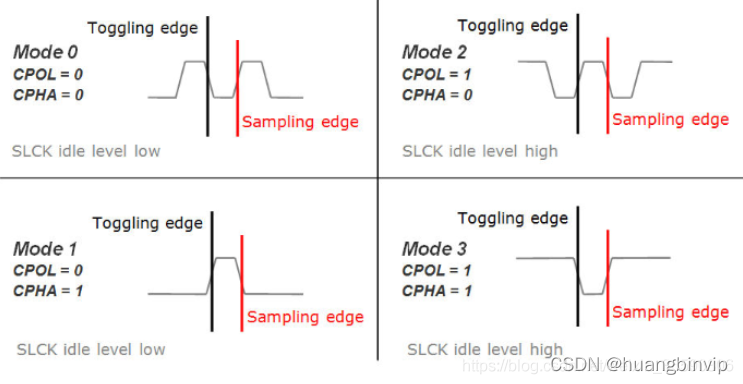

上图清晰的表明在模式0下，在空闲状态下，SCK串行时钟线为低电平，当SS被主机拉低以后，数据传输开始，数据线MOSI和MISO的数据切换(Toggling)发生在时钟的下降沿(上图的黑色虚线)，而数据线MOSI和MISO的数据的采样(Sampling)发生在数据的正中间(上图中的灰色实线)。下图清晰的描述了其他三种模式数据线MOSI和MISO的数据切换(Toggling)位置和数据采样位置的关系图
