跨时钟数据传输问题（Clock domain crossing)-verilog

最新推荐文章于 2025-05-02 21:50:04 发布
最新推荐文章于 2025-05-02 21:50:04 发布
阅读量1.5k 收藏 23
点赞数 1
分类专栏： Verilog 文章标签： verilog
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_42705678/article/details/122023838
版权
本文探讨了跨时钟数据传输时可能遇到的setup/holdtime violation、亚稳态等问题，并介绍了握手信号、两级寄存器消除亚稳态的方法。此外，还详细阐述了异步FIFO的应用，以及单bit信号在快慢时钟域间的同步策略，包括解绳法等技术。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、跨时钟数据传输可能产生的问题

当两个不同时钟域的系统进行对接，由于对接的端口是异步可能会出现许多我们不希望出现的情况（setup/holdtime violation、亚稳态、数据传输不稳定）。

1.1什么是异步？

不同的时钟频率：
在这里插入图片描述
相同时钟周期，但是相位不同：
在这里插入图片描述

1.2 处理跨时钟域的数据传输的方案

  • 采用握手信号交互
  • 采用异步FIFO

二、握手信号

2.1 只使用握手信号存在的问题

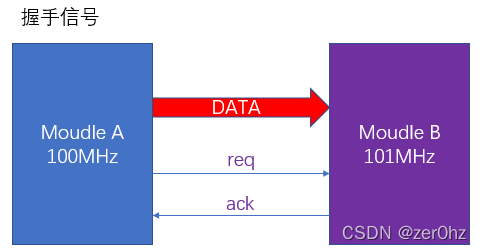

在这里插入图片描述

  • A module向
