今天做类图的时候，不会加限定关联，找遍全网没有找到方法，特写：

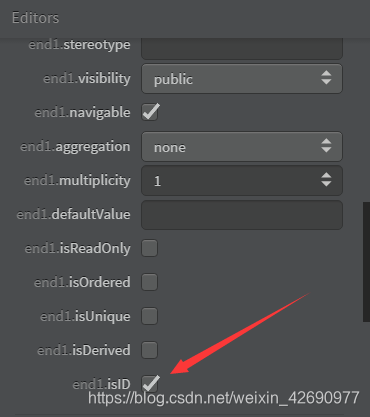

  1. 创建关联之后，在端点选择id约束，如图：
    在这里插入图片描述
    在这里插入图片描述

  2. 双击生成的id约束
    在这里插入图片描述

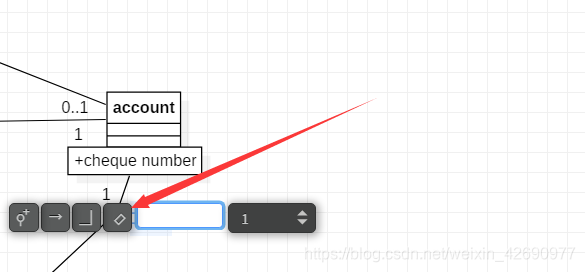

  3. 点击箭头所指（add qualifier）即可添加限定符

如有帮助，请不吝点赞，加油！
