stm32之PVD可编程电压监测器（掉电保存数据）

最新推荐文章于 2025-04-09 23:04:54 发布

脆弱的代码

最新推荐文章于 2025-04-09 23:04:54 发布

阅读量6k

点赞数 4

分类专栏： STM32应用实例文章标签： stm32 电源管理掉电保存

本文链接：https://blog.youkuaiyun.com/weixin_42653531/article/details/99694590

版权

本文介绍了STM32的PVD（可编程电压检测器）特性，当检测到VDD电压低于或高于设定阈值时，会产生中断以便在复位前执行紧急操作。PVD可配置8个电压等级。在实际应用中，如电池供电，当电压降低到阈值以下时，可以触发PVD中断，用于数据备份或低电量警告。为确保掉电时有足够时间保存数据，建议在电源输入处增加大电容，电容参数应根据所需中断处理时间选择。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

前言：stm32系列提供了可编程电压检测器PVD，它是实时检测VDD的电压，当检测到电压低于或者高于PVD设置的阈值时，会想内核产生一个PVD中断（EXTI线中断）以使内核在复位前进行紧急处理。该电压阈值可通过PWR_CSR设置。

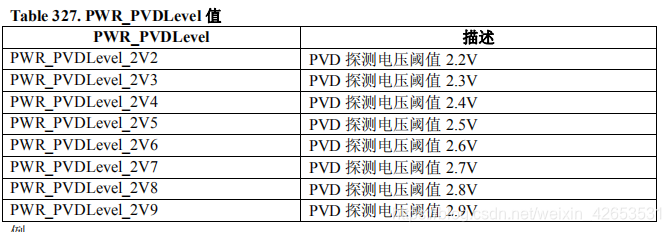

PVD可配置8个等级：

代码设计：

#include "stm32f10x.h"
#include "stdio.h"

static void EXTI_Configuration(void);
static void PVD_NVIC_Configuration(void);
static void USART1_Config(void);
static void Delay(__IO u32 nCount);

int main(void)
{
        USART1_Config();//使用串口1来打印调试信息

	RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE); //使能PVD电压检测模块的时钟

	//通过执行下面两个中断配置函数后，当VDD电压高于或者低于阈值时，就会进入PVD_IRQHandler中断
	EXTI_Configuration();//配置EXTI_Line16外部中断
	PVD_NVIC_Configuration();//PVD中断优先级

	PWR_PVDLevelConfig(PW
