ELF文件中源文件路径的重定向

遇到的问题

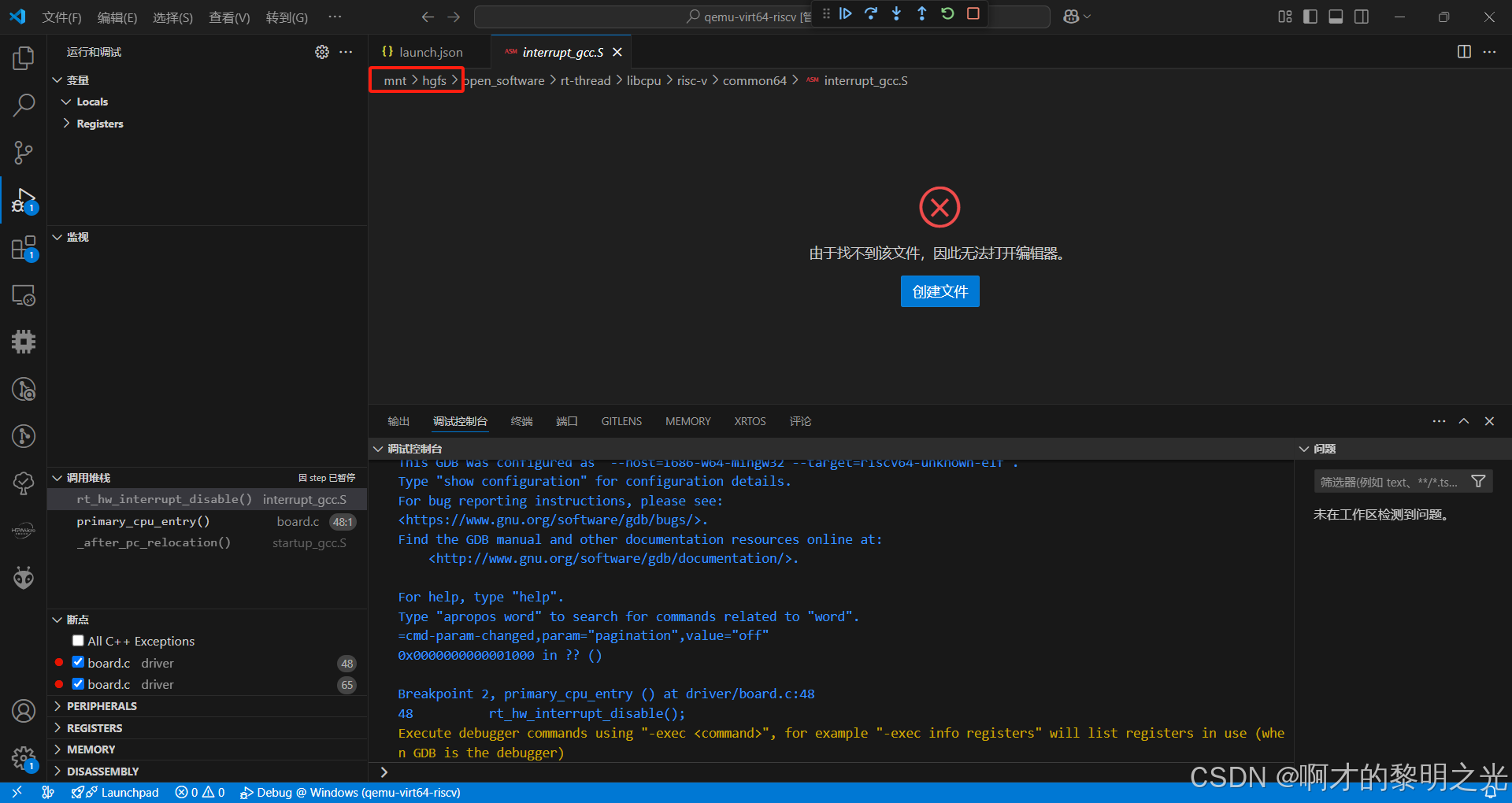

使用 VSCode/Eclipse 调试过程中无法定位源码位置

原因分析

笔者的源码存放在 Windows 系统中，而编译过程则通过虚拟机中的 Ubuntu 完成。源码通过共享路径从 Windows 传递给 Ubuntu。由于 Windows 和 Ubuntu 的文件系统路径格式不同，Ubuntu 编译生成的 ELF 文件中记录的源文件路径与 Windows 上的实际路径不一致。这导致在使用 GDB 进行调试时，源文件路径映射失败。

解决办法

通过gdb工具修改源文件映射路径

通过 <(gdb) set substitute-path 编译路径 新路径> 规则调整 launch.json 文件下：

{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "Debug @ Windows",
            "type": "cppdbg",
            "request": "launch",
            "program": "${workspaceRoot}\\rtthread.elf",
            "args": [],
            "stopAtEntry": true,
            "cwd": "${workspaceRoot}",
            "environment": [],
            "externalConsole": true,
            "miDebuggerServerAddress": "localhost:1234",
            "serverLaunchTimeout": 2000,
            "targetArchitecture": "ARM",
            "MIMode": "gdb",
            "miDebuggerPath": "D:\\Program Files\\Bouffalo\\toolchain\\toolchain_gcc_t-head_windows\\bin\\riscv64-unknown-elf-gdb.exe",
            "customLaunchSetupCommands": [],
            "launchCompleteCommand": "exec-run",
            "setupCommands": [
                {
                    "description": "Set source path substitution for debugging",
                    "text": "set substitute-path /mnt/hgfs/ d:/"
                },
                {
                    "description": "Enable pretty-printing for gdb",
                    "text": "-enable-pretty-printing",
                    "ignoreFailures": true
                }
            ],
        },
    ]
}

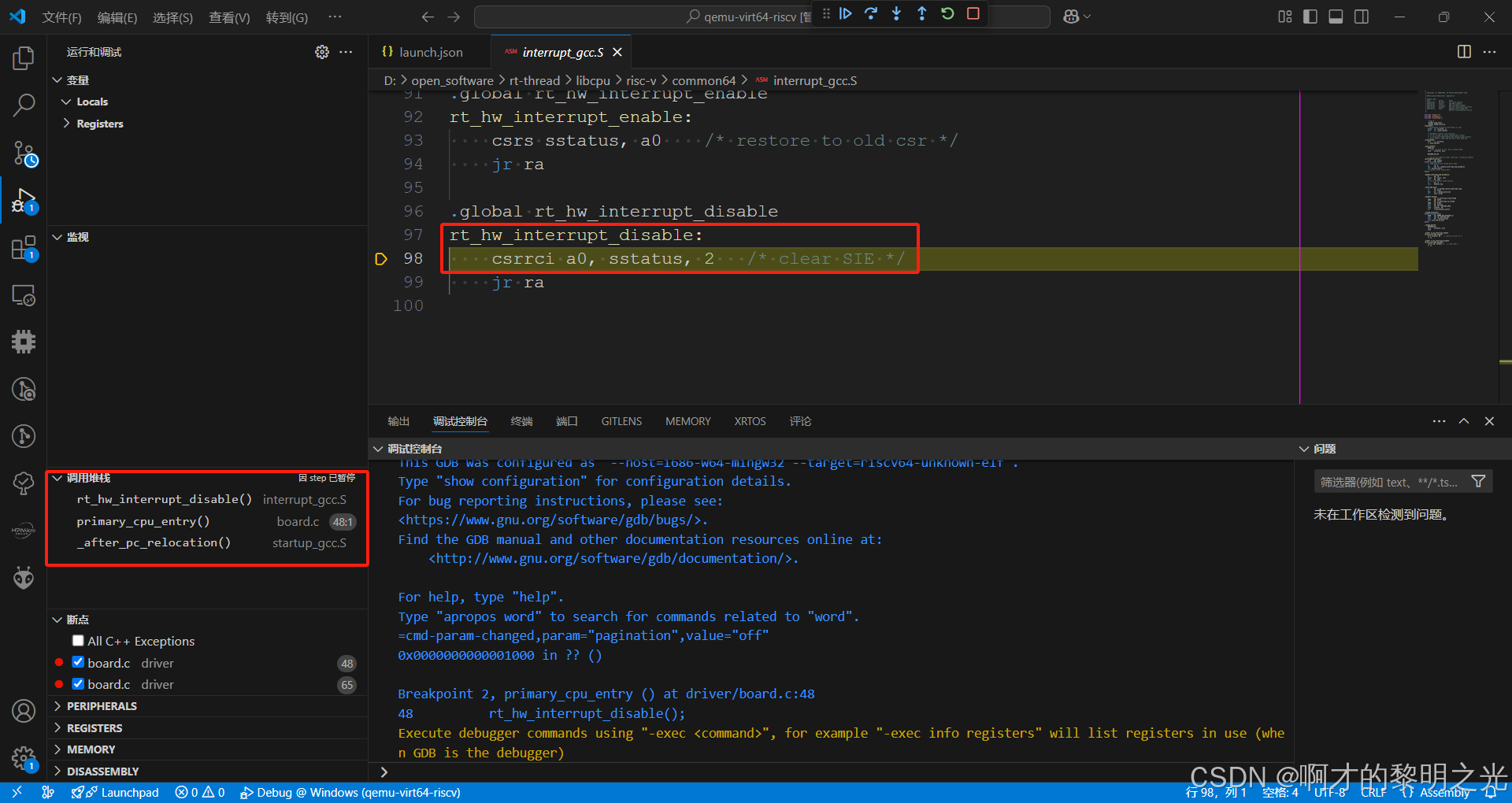

通过在 GDB 中添加命令 “set substitute-path /mnt/hgfs/ d:/”，将路径 /mnt/hgfs/ 替换为 d:/，从而正确调整了源文件的映射关系。这样，调试过程中 GDB 就能正确找到源文件的路径。

如果不知道源文件的路径，可在gdb终端中通过如下方式查看：

(gdb) dir ./main

通过ide修改源文件映射路径

在 VSCode 中，对于 C/C++ 语言类型的 ELF 文件，不支持直接修改路径映射。然而，Eclipse 则支持这一功能。

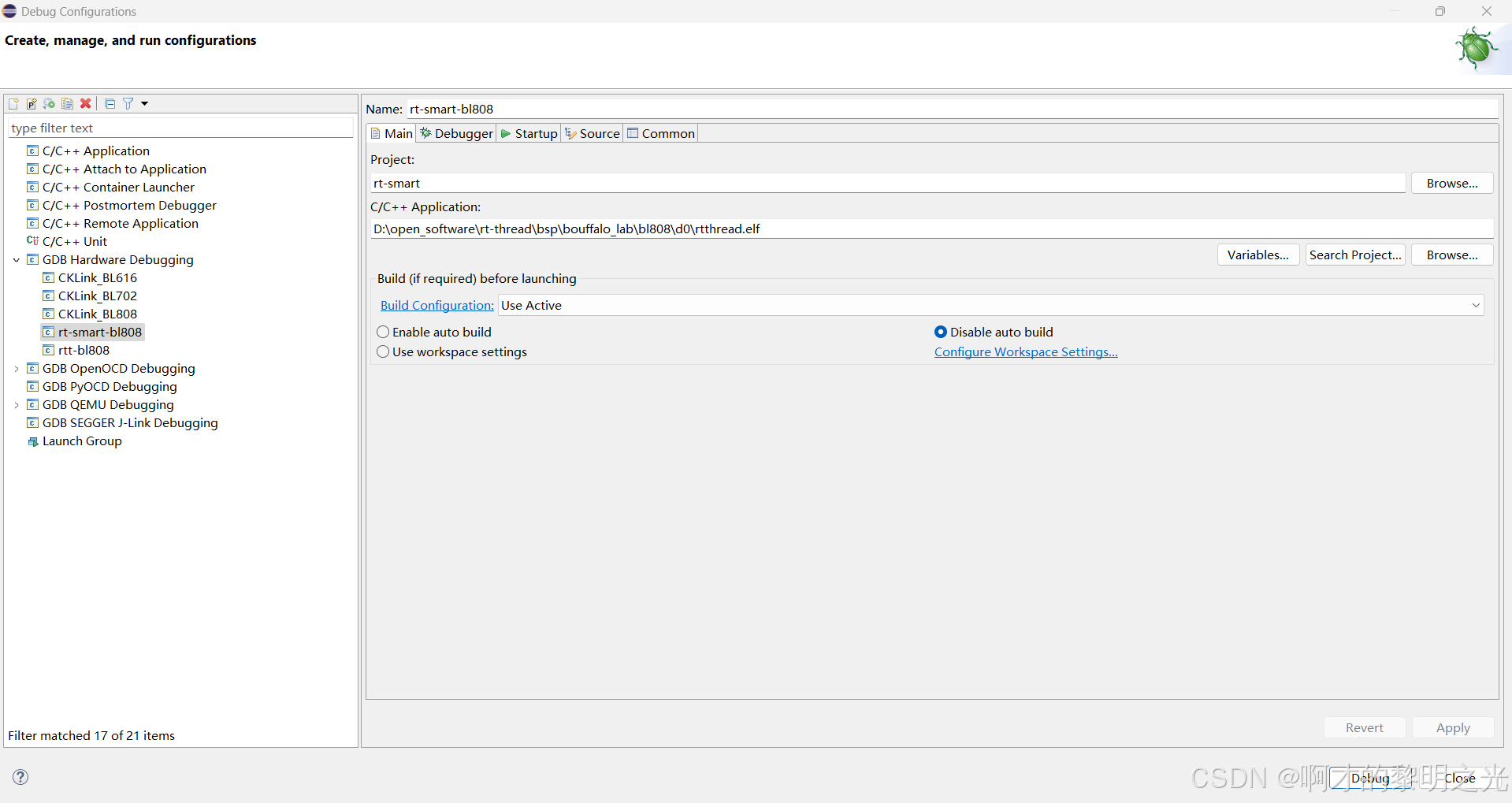

• 通过 Debug Configurations 找到如下配置：

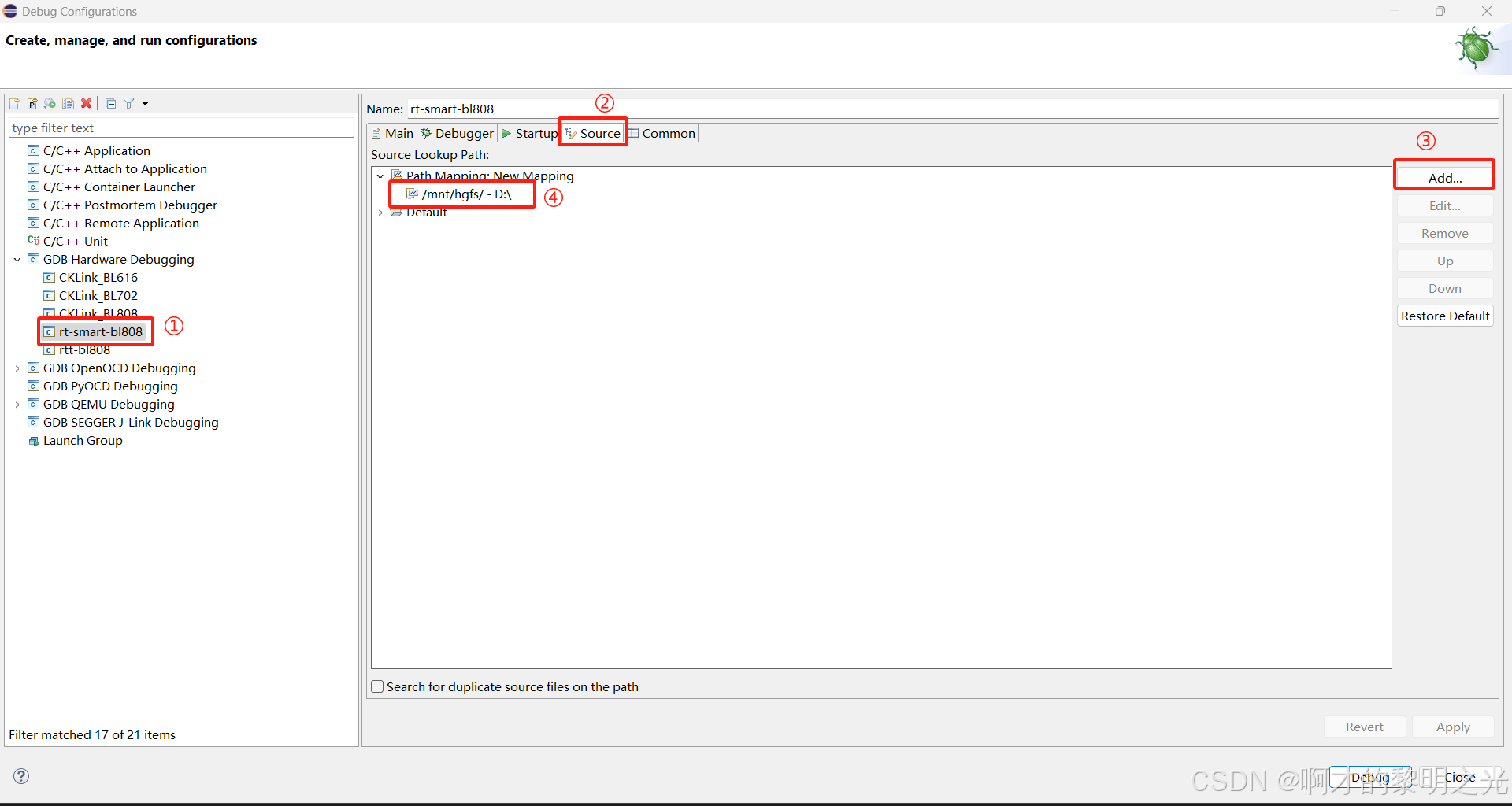

• 添加文件映射路径转换规则，如下：

  也可以实现与 GDB 工具处理相同的路径映射效果。

总结

在大多数 GDB 调试场景中，推荐使用方式 1 进行源文件路径的映射，因为方式 2 依赖于所使用的 IDE 必须具备路径映射功能支持。
