图像处理基础

编译环境：Jupyter Notebook (Anaconda3)

1、灰度变换

代码
# -*- coding: utf-8 -*-
from PIL import Image
from numpy import *
from pylab import *

im = array(Image.open('1.jpg').convert('L'))
print (int(im.min()), int(im.max()))

im2 = 255 - im  # invert image
print (int(im2.min()), int(im2.max()))

im3 = (100.0/255) * im + 100  # clamp to interval 100...200
print (int(im3.min()), int(im3.max()))

im4 = 255.0 * (im/255.0)**2  # squared
print (int(im4.min()), int(im4.max()))

figure()
gray()

subplot(2, 2, 1)
imshow(im)
axis('off')
title(r'$f(x)=x$')

subplot(2, 2, 2)
imshow(im2)
axis('off')
title(r'$f(x)=255-x$')

subplot(2, 2, 3)
imshow(im3)
axis('off')
title(r'$f(x)=\frac{100}{255}x+100$')

subplot(2, 2, 4)
imshow(im4)
axis('off')
title(r'$f(x)=255(\frac{x}{255})^2$')
show()

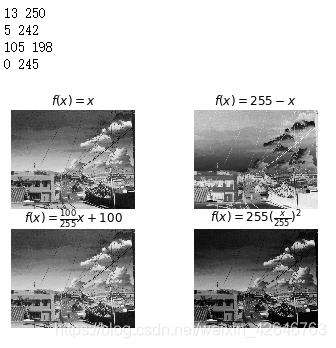

处理结果

在这里插入图片描述

结论

调整图像灰度值后保存，输出四组图像的最小灰度值和最大灰度值并输出图像

2.1、图像轮廓直方图

代码
# 图像轮廓和直方图
from PIL import Image
from pylab import *
# 读取图像到数组中
im = array(Image.open('1.jpg').convert('L'))
# 新建一个图像
figure()
# 不使用颜色信息
gray()
# 在原点的左上角显示轮廓图像
contour(im, origin='image')
axis('equal')
axis('off')
figure()
hist(im.flatten(),128)
show()

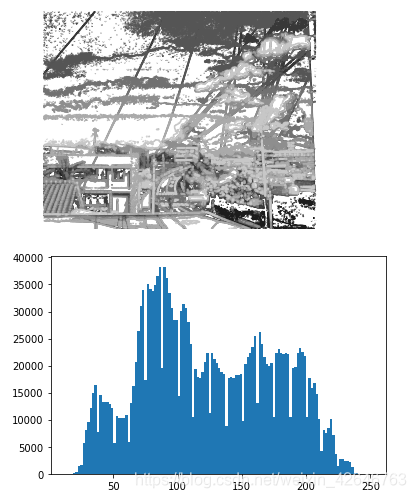

处理结果

在这里插入图片描述

结论

先对图像进行灰度化，再输出图像的直方图

2.2、直方图均衡

代码
 # -*- coding: utf-8 -*-
from PIL import Image
from pylab import *
from PCV.tools import imtools

# 添加中文字体支持
from matplotlib.font_manager import FontProperties
font = FontProperties(fname=r"c:\windows\fonts\SimSun.ttc", size=14)

im = array(Image.open('1.jpg').convert('L'))  # 打开图像，并转成灰度图像
#im = array(Image.open('../data/AquaTermi_lowcontrast.JPG').convert('L'))
im2, cdf = imtools.histeq(im)

figure()
subplot(2, 2, 1)
axis('off')
gray()
title(u'原始图像', fontproperties=font)
imshow(im)

subplot(2, 2, 2)
axis('off')
title(u'直方图均衡化后的图像', fontproperties=font)
imshow(im2)

subplot(2, 2, 3)
axis('off')
title(u'原始直方图', fontproperties=font)
#hist(im.flatten(), 128, cumulative=True, normed=True)
hist(im.flatten(), 128, normed=True)

subplot(2, 2, 4)
axis('off')
title(u'均衡化后的直方图', fontproperties=font)
#hist(im2.flatten(), 128, cumulative=True, normed=True)
hist(im2.flatten(), 128, normed=True)

show()

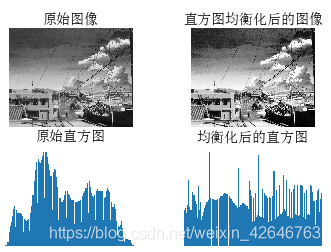

在这里插入图片描述

结论

先对图像进行灰度化，再进行直方图均衡操作，最后输出图像核直方图

3.1、均值滤波

Python调用OpenCV实现均值滤波的核心函数如下：
result = cv2.blur(原始图像,核大小)
其中，核大小是以（宽度，高度）表示的元祖形式。常见的形式包括：核大小（3，3）和（5，5）。

代码
#encoding:utf-8
import cv2
import numpy as np
import matplotlib.pyplot as plt

#读取图片
img = cv2.imread("1.jpg", cv2.IMREAD_UNCHANGED)
rows, cols, chn = img.shape

#加噪声
for i in range(5000):
    x = np.random.randint(0, rows)
    y = np.random.randint(0, cols)
    img[x,y,:] = 255

source = cv2.cvtColor(img,cv2.COLOR_BGR2RGB)

#均值滤波
result = cv2.blur(source, (5,5))

#显示图形
titles = ['Source Image', 'Blur Image']
images = [source, result]
for i in range(2):
   plt.subplot(1,2,i+1), plt.imshow(images[i], 'gray')
   plt.title(titles[i])
   plt.xticks([]),plt.yticks([])
plt.show()

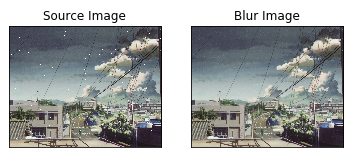

在这里插入图片描述

调整当前核

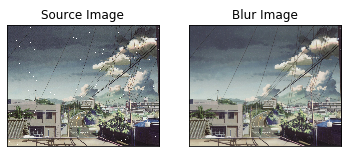

将核大小从（5，5）调整为（3，3）
结果如下
在这里插入图片描述

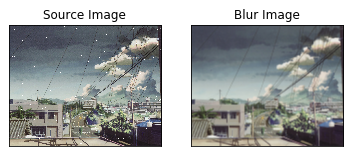

将核大小从（5，5）调整为（20，20）
结果如下
在这里插入图片描述

结论

核越大，图像越模糊

3.2、高斯滤波

为了克服简单局部平均法的弊端(图像模糊)，目前已提出许多保持边缘、细节的局部平滑算法。它们的出发点都集中在如何选择邻域的大小、形状和方向、参数加平均及邻域各店的权重系数等。
图像高斯平滑也是邻域平均的思想对图像进行平滑的一种方法，在图像高斯平滑中，对图像进行平均时，不同位置的像素被赋予了不同的权重。高斯平滑与简单平滑不同，它在对邻域内像素进行平均时，给予不同位置的像素不同的权值。
高斯滤波让临近的像素具有更高的重要度，对周围像素计算加权平均值，较近的像素具有较大的权重值。
Python中OpenCV主要调用GaussianBlur函数，如下：
dst = cv2.GaussianBlur(src, ksize, sigmaX)
其中，src表示原始图像，ksize表示核大小，sigmaX表示X方向方差。注意，核大小（N, N）必须是奇数，X方向方差主要控制权重。

代码
# -*- coding:utf-8 -*-
import cv2
import numpy as np

#读取图片
img = cv2.imread("1.jpg", cv2.IMREAD_UNCHANGED)
rows, cols, chn = img.shape

#加噪声
for i in range(5000):
    x = np.random.randint(0, rows)
    y = np.random.randint(0, cols)
    img[x,y,:] = 255

source = cv2.cvtColor(img,cv2.COLOR_BGR2RGB)

#高斯滤波
result = cv2.GaussianBlur(source, (3,3), 0)

#显示图形
titles = ['Source Image', 'GaussianBlur Image']
images = [source, result]
for i in range(2):
    plt.subplot(1,2,i+1), plt.imshow(images[i], 'gray')
    plt.title(titles[i])
    plt.xticks([]),plt.yticks([])

plt.show()

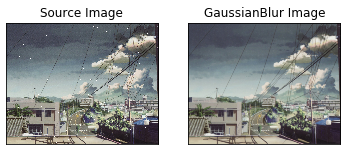

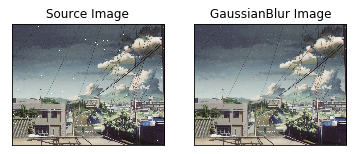

在这里插入图片描述

调整当前核

将核大小从（5，5）调整为（15，15）
结果如下
在这里插入图片描述

结论

核越大，图像越模糊

3.3、中值滤波

OpenCV主要调用medianBlur()函数实现中值滤波。图像平滑里中值滤波的效果最好。
dst = cv2.medianBlur(src, ksize)
其中，src表示源文件，ksize表示核大小。核必须是大于1的奇数，如3、5、7等。

代码
#encoding:utf-8
import cv2
import numpy as np
import matplotlib.pyplot as plt

#读取图片
img = cv2.imread("1.jpg", cv2.IMREAD_UNCHANGED)
rows, cols, chn = img.shape

#加噪声
for i in range(5000):
    x = np.random.randint(0, rows)
    y = np.random.randint(0, cols)
    img[x,y,:] = 255

# 中值滤波
result = cv2.medianBlur(img, 3)

titles = ['Source Image', 'Median Image']
images = [img, result]
for i in range(2):
   plt.subplot(1,2,i+1), plt.imshow(images[i], 'gray')
   plt.title(titles[i])
   plt.xticks([]),plt.yticks([])
plt.show()

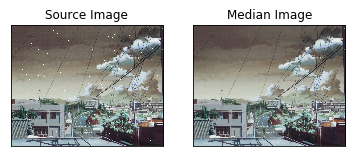

在这里插入图片描述

结论

常用的窗口还有方形、十字形、圆形和环形。不同形状的窗口产生不同的滤波效果，方形和圆形窗口适合外轮廓线较长的物体图像，而十字形窗口对有尖顶角状的图像效果好。中值滤波对于消除孤立点和线段的干扰十分有用，尤其是对于二进噪声，但对消除高斯噪声的影响效果不佳。对于一些细节较多的复杂图像，可以多次使用不同的中值滤波
