STM32外部复位IC与看门狗冲突，无法复位问题解决方案

已于 2023-09-14 12:05:56 修改
阅读量1.6k 收藏 3
点赞数
文章标签： stm32 嵌入式硬件 单片机
于 2023-09-14 11:45:36 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_42634914/article/details/132872505
版权

        使用STM32H743制作了一款飞控，外部复位IC采用MAX809STR,打板完后，烧录飞控固件后大量板子无法正常启动，怀疑是晶振没有起振或MCU未焊接好，检查后均焊接正常，编写裸机LED定时闪烁验证程序可正常运行。经网上查询资料锁定是飞控看门狗与外部复位IC冲突，引起的故障。

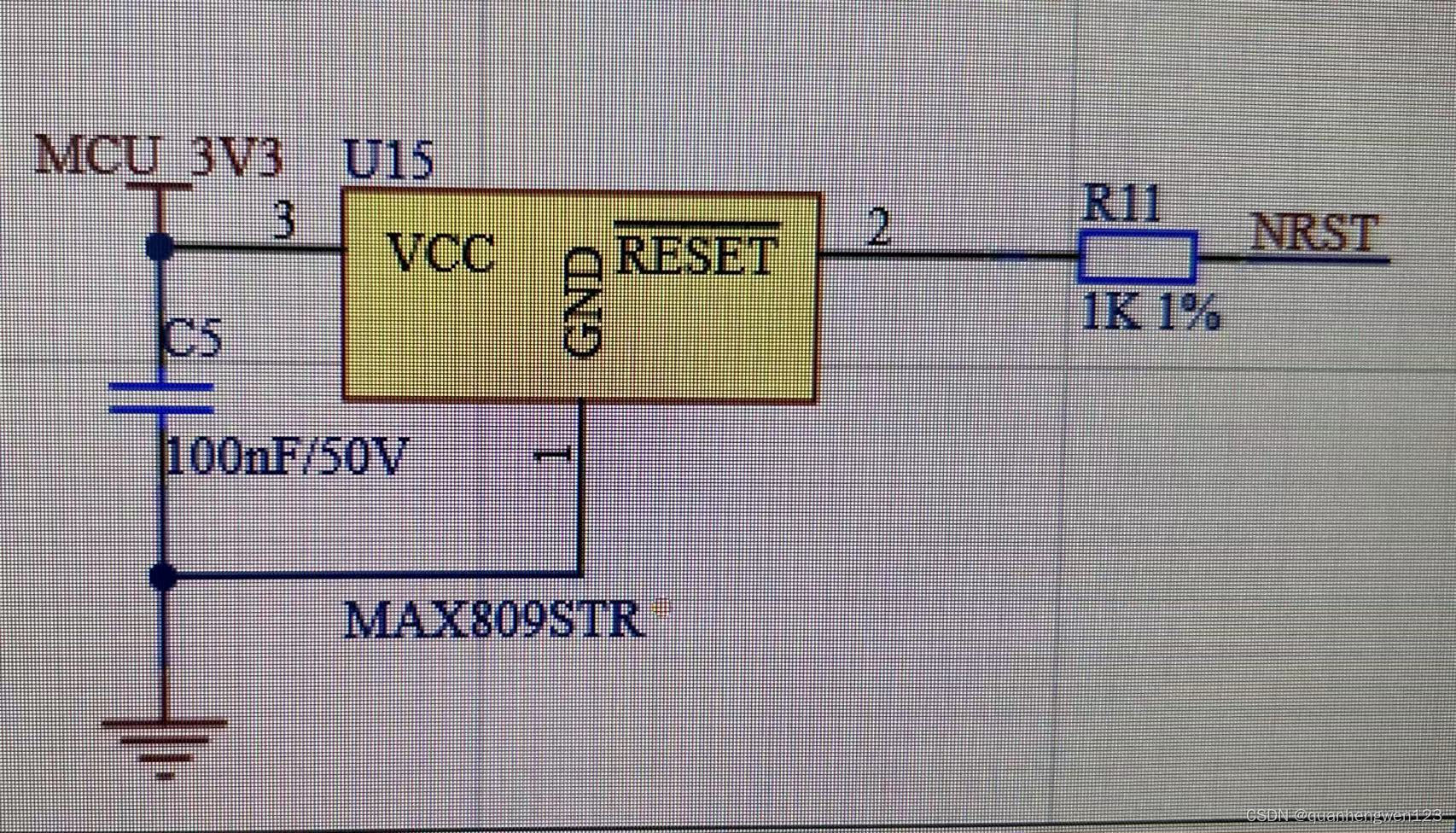

复位IC原理图

        采用网上查到的解决方案，改阻值、串二极管均未解决。最终查询STM32数据手册复位电路后，采用硬件改动最少的方案，取消复位IC,单片机复位引脚对地接104电容，问题解决。

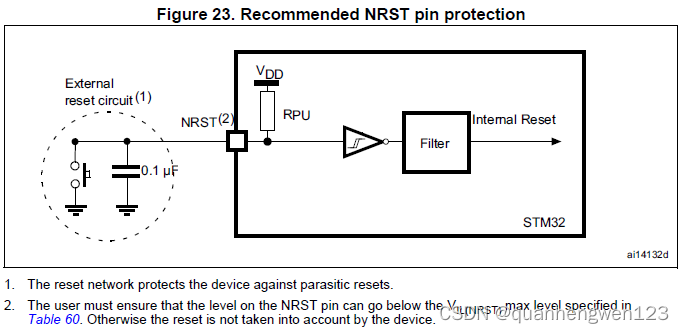

        如图所示，STM32复位引脚(NRST)芯片内部集成上拉电阻RPU 典型值40K，外部仅对地接0.1uF电容即可形成RC复位电路。

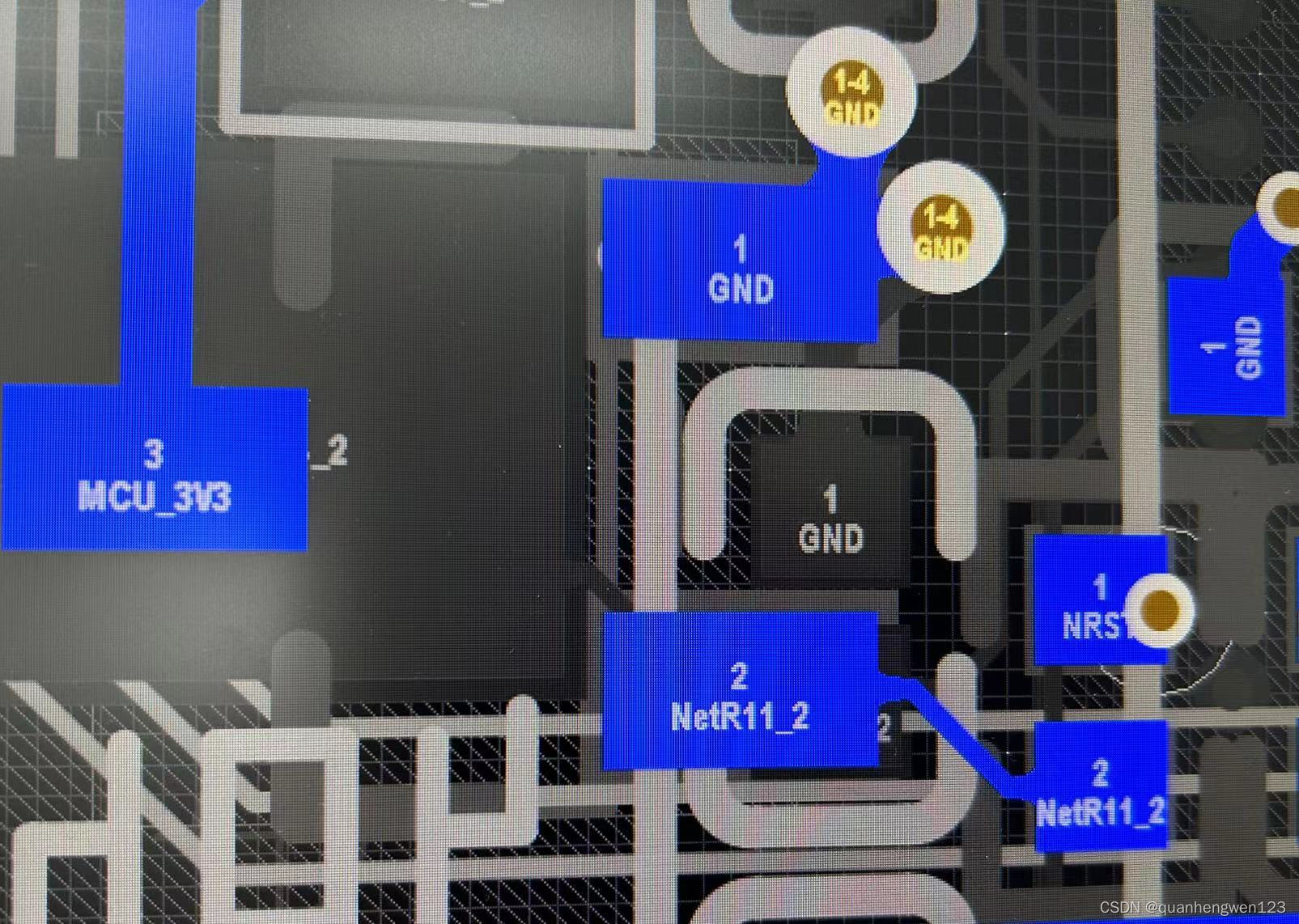

PCB如图所示，

        将复位IC复位引脚与MCU复位引脚连接的10K电阻改为0欧电阻，拆下复位IC，原 1/2引脚焊接0.1uF电容，上电后飞控程序运行正常，长时间使用过程中未发现异常。

        复位IC与看门狗复位冲突的具体原因待整理。。
