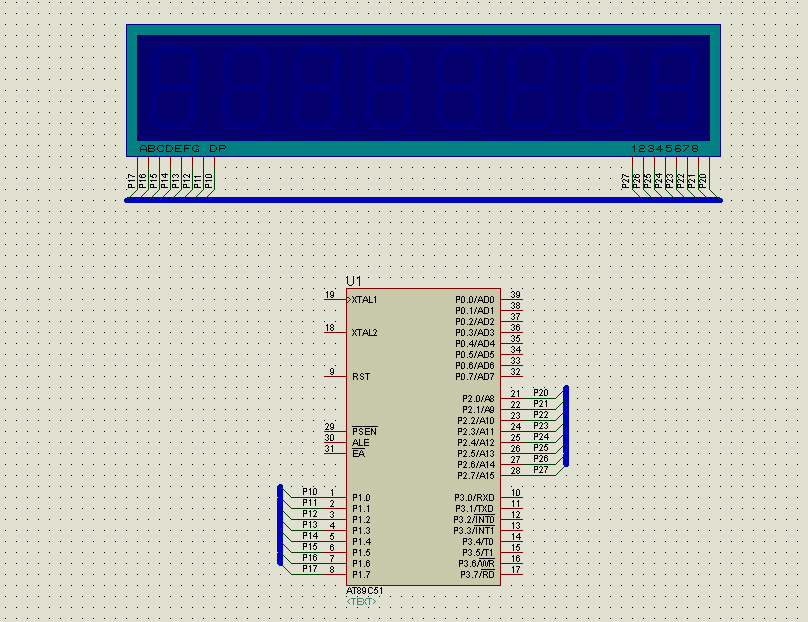

设计要求：

在8位8端的数码管上动态显示76543210，快速显示时人眼看到的效果为同时亮起

实现目标：

————————————————————————————————————————————

数码管编码计算：

#include <reg52.h>
typedef unsigned char uchar;
uchar table[] =
{
    //Proteus图上数码管下引脚显示对应的断码,从前往后分别是0123456789AbCdEF
    0xFC, 0x60, 0xDA, 0xF2, 0x66, 0xB6, 0xBE, 0xE0, 0xFE, 0xF6, 0xEE, 0x3E, 0x9C, 0x7A, 0x9E, 0x8E
};
uchar address[] =
{
    0xFE, 0xFD, 0xFB, 0xF7, 0xEF, 0xDF, 0xBF, 0x7F
};
void Delay(uchar m)
{
    unsigned char a, b;
    for(; m > 0; m--)
        for(b = 142; b > 0; b--)
            for(a = 2; a > 0; a--);
}
int main()
{
    uchar i = 0;
    while(1)
    {
        if (i == 8) //一轮循环亮起后从头开始
            i = 0;
        P2 = address[i]; //通过P2控制要亮的灯的位置
        P1 = table[i]; //通过P1控制要显示的数
        ++i;
        Delay(1); //快速动态显示
        // Delay(1000); //慢速动态显示
    }
}
