【二叉排序树（BST）树的不足】

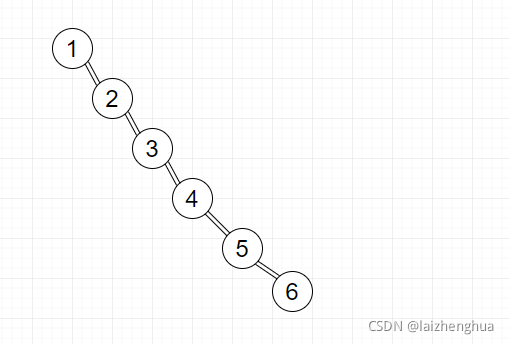

现给定一组有序数列[1, 2, 3, 4, 5, 6]，要求创建一颗二叉排序树(BST)，并分析问题所在！
在这里插入图片描述

由数列[1, 2, 3, 4, 5, 6]构成的BST树，如上图所示。那么这棵树存在的问题有以下几点：

1、左子树全部为空，从形式上看，更像一个单链表，实际上已经退化成一个单链表了（时间复杂度退化成了O(n)）

2、对于插入、删除、修改速度是没有影响，但是这种结构查询效率会明显降低（因为需要依次比较）不能发挥BST的优势，因为每次还需要比较左子树，器查询速度比单链表还慢。

因此为了解决二叉排序树(BST)退化成链表的问题，出现了一种全新的树结构(AVL树)，这种结构不仅能防止退化成单链表，还在插入，查找，删除得到了进一步的改善，所使用的时间复杂度和空间复杂度相较于其他树更低！

2、AVL树介绍
1、平衡二叉树也叫平衡二叉搜索树（Self-balancing binary search tree）又被称为 AVL 树，可以保证查询效率较高。

2、具有以下特点：它是一棵空树或它的左右两个子树的高度差的绝对值不超过 1，并且左右两个子树都是一棵平衡二叉树。平衡二叉树的常用实现方法有红黑树、AVL算法、替罪羊树、Treap、伸展树等。
在这里插入图片描述
如上图左边就是一颗平衡二叉树(AVL树)，需要注意的是：平衡二叉树必须是一颗二叉排序树(BST)，在BST树的基础上满足左右两个子树的高度差的绝对值不超过 1。

平衡二叉树是一种特殊的二叉搜索树，它的特点是：

每个节点的左右子树的高度差不超过1，也就是说，任意节点的左右子树高度差不会超过1，这样可以保证树的高度不会太高，降低了查找、插入、删除操作的时间复杂度。

平衡二叉树的查找、插入、删除操作的时间复杂度都是O(log n)，与树的高度相关，高度越低，时间复杂度越小。

平衡二叉树的实现方式有很多，比如AVL树、红黑树等，它们的性质略有不同，但都保证了树的平衡性，提高了树的性能。

平衡二叉树可以用于实现有序集合、有序映射等数据结构，也可以应用于数据库索引、文件系统等领域。

判断「平衡二叉树」

判断「平衡二叉树」的 2 个条件：

是「二叉排序树」
任何一个节点的左子树或者右子树都是「平衡二叉树」（左右高度差小于等于 1）

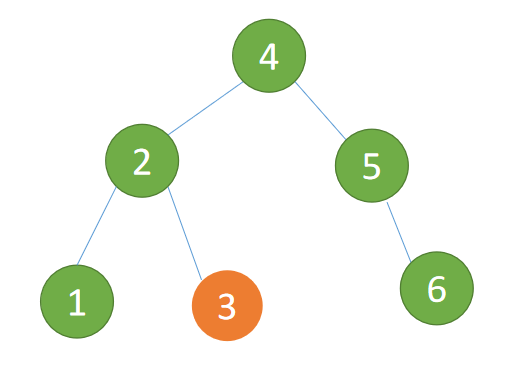

（1）下图不是「平衡二叉树」因为它不是「二叉排序树」违反第 1 条件
在这里插入图片描述

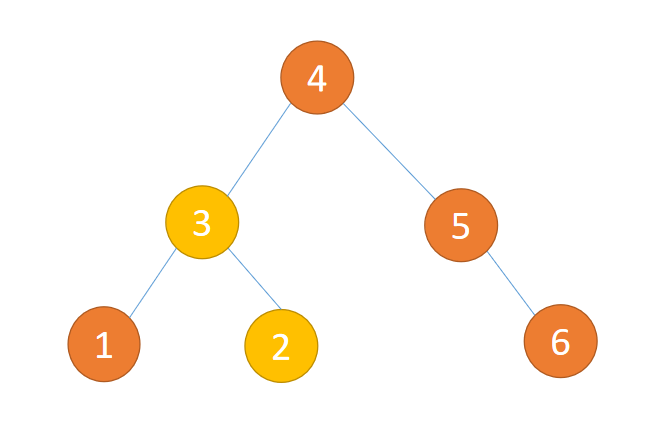

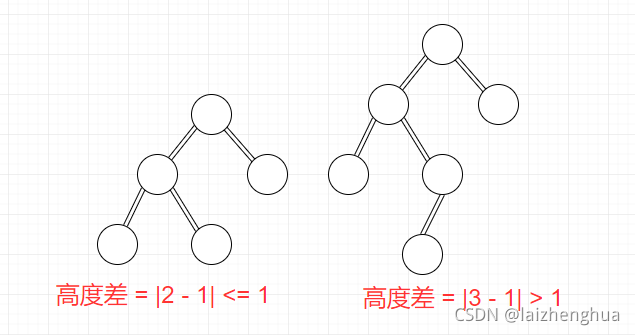

（2）下图不是「平衡二叉树」因为有节点子树高度差大于 1 违法第 2 条件

（3）下图是「平衡二叉树」因为符合 1、2 条件

【平衡因子 BF】

定义：左子树和右子树高度差
计算：平衡因子=左子树高度 - 右子树高度的值
别名：简称 BF（Balance Factor 而不是 Boy Friend）
一般来说 BF 的绝对值大于 1，,平衡树二叉树就失衡，需要「旋转」纠正

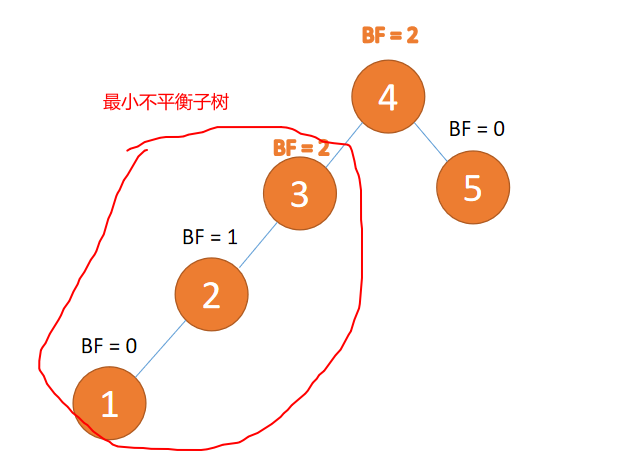

【最小不平衡子树】

距离插入节点最近的，并且 BF 的绝对值大于 1 的节点为根节点的子树。
「旋转」纠正只需要纠正「最小不平衡子树」即可
在这里插入图片描述

【二种旋转方式】

左旋
旧根节点为新根节点的左子树
新根节点的左子树（如果存在）为旧根节点的右子树

右旋：
旧根节点为新根节点的右子树
新根节点的右子树（如果存在）为旧根节点的左子树

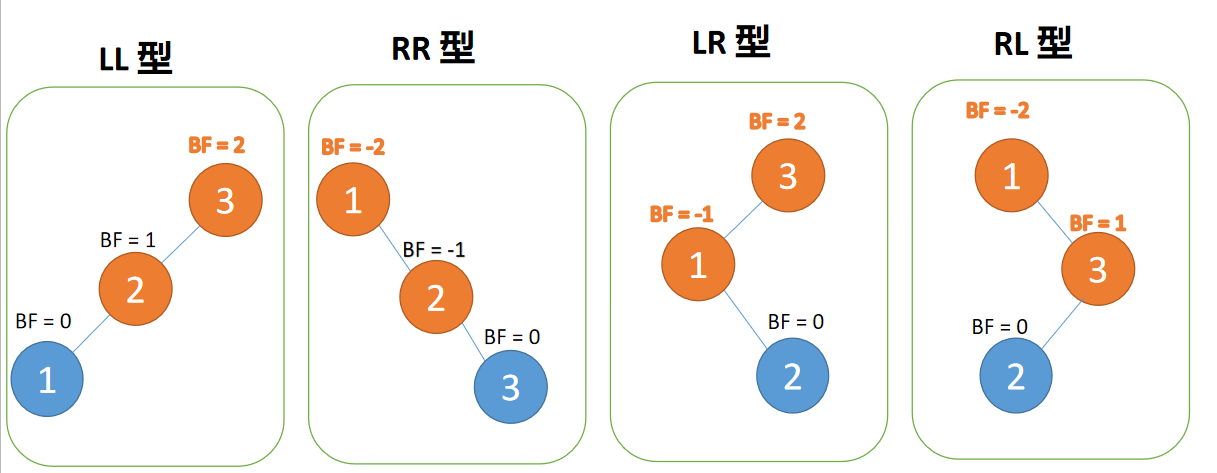

【4 种旋转纠正类型】

LL 型：插入左孩子的左子树，右旋
RR 型：插入右孩子的右子树，左旋
LR 型：插入左孩子的右子树，先左旋，再右旋
RL 型：插入右孩子的左子树，先右旋，再左旋

在这里插入图片描述

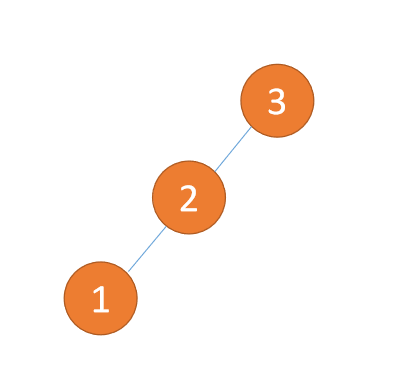

【LL 型失衡】【右旋】

第三个节点「1」插入的时候，BF(3) = 2，BF(2) = 1 LL 型失衡，右旋，根节点顺时针旋转

（1）最小不平衡子树「右旋」

旧根节点（节点 3）为新根节点（节点 2）的右子树
新根节点的右子树（如果存在）为旧根节点的左子树
在这里插入图片描述

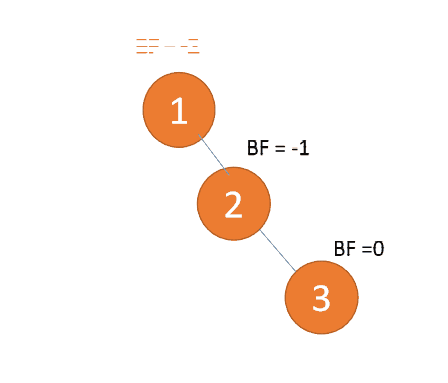

【RR 型失衡】【左旋】

第三个节点「3」插入的时候，BF(1)=-2 BF(2)=-1，RR 型失衡，左旋，根节点逆时针旋转

（1）最小不平衡子树左旋
旧根节点（节点 1）为新根节点（节点 2）的左子树
新根节点的左子树（如果存在）为旧根节点的右子树
在这里插入图片描述

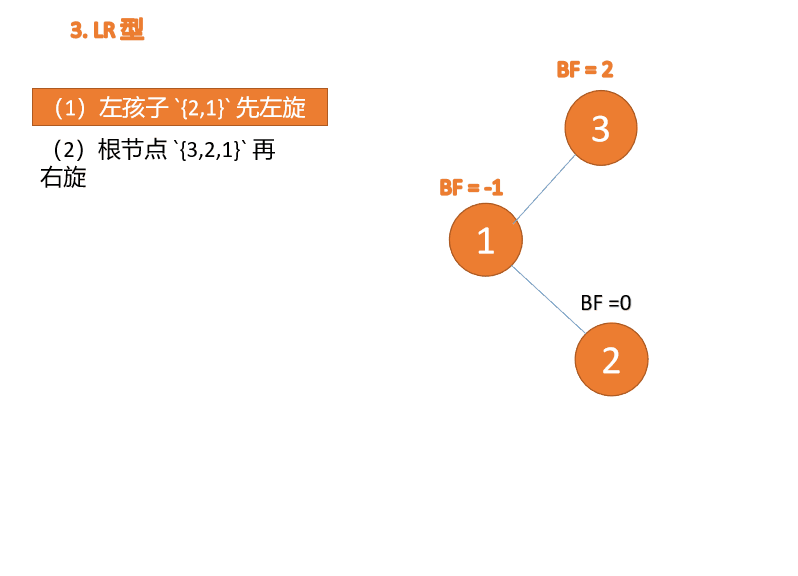

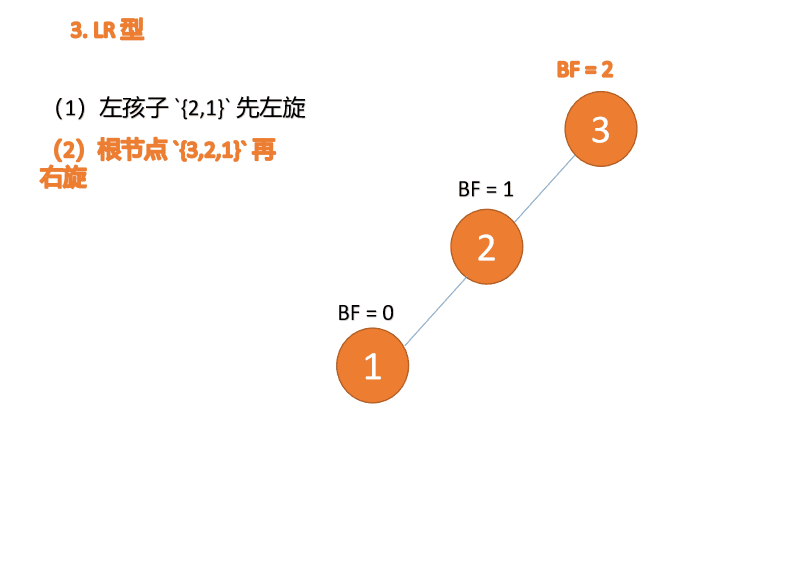

【LR 型】

第三个节点「3」插入的时候，BF(3)=2 BF(1)=-1 LR 型失衡，先「左旋」再「右旋」

（1）最小不平衡子树左子树 {2,1} 先左旋

旧根节点（节点 1）为新根节点（节点 2）的左子树
新根节点的左子树（如果存在）为旧根节点的右子树

在这里插入图片描述
（2）最小不平衡子树 {3,2,1} 再右旋

旧根节点（节点 3）为新根节点（节点 2）的右子树
新根节点的右子树（如果存在）为旧根节点的左子树
在这里插入图片描述

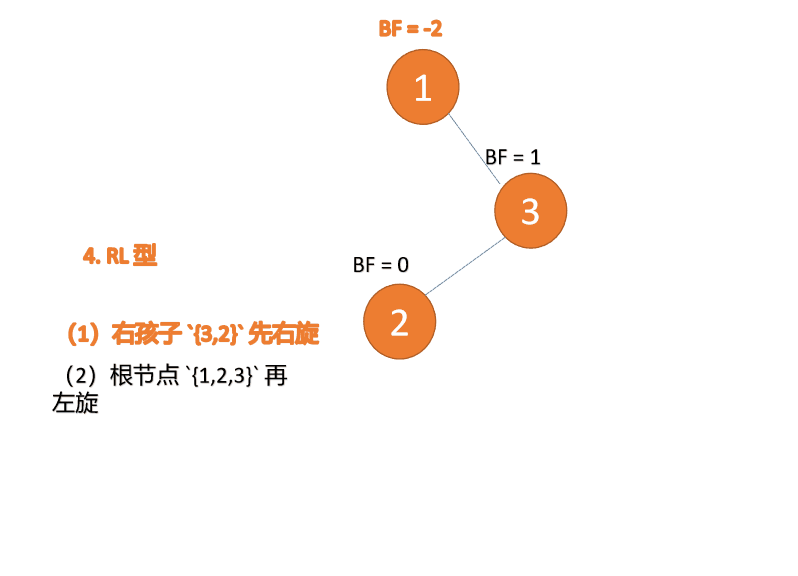

【 RL 型】

第三个节点「1」插入的时候，BF(1)=-2 BF(3)=1 RL 型失衡，先「右旋」再「左旋」

（1）最小不平衡子树根节点右子树{3,2}先右旋

旧根节点（节点 3）为新根节点（节点 2）的右子树
新根节点的右子树（如果存在）为旧根节点的左子树
在这里插入图片描述
（2）最小不平衡子树 {1,2,3} 再左旋（L）

旧根节点（节点 1）为新根节点（节点 2）的左子树
新根节点的左子树（如果存在）为旧根节点的右子树
在这里插入图片描述

【实例】

接下来我们以 {3,2,1,4,5,6,7,10,9,8} 为实例练习刚刚的 4 种插入方式

（1）依次插入 3、2、1 插入第三个点 1 的时候 BF(3)=2 BF(2)=1，LL 型失衡。

对最小不平衡树 {3,2,1}进行「右旋」
在这里插入图片描述

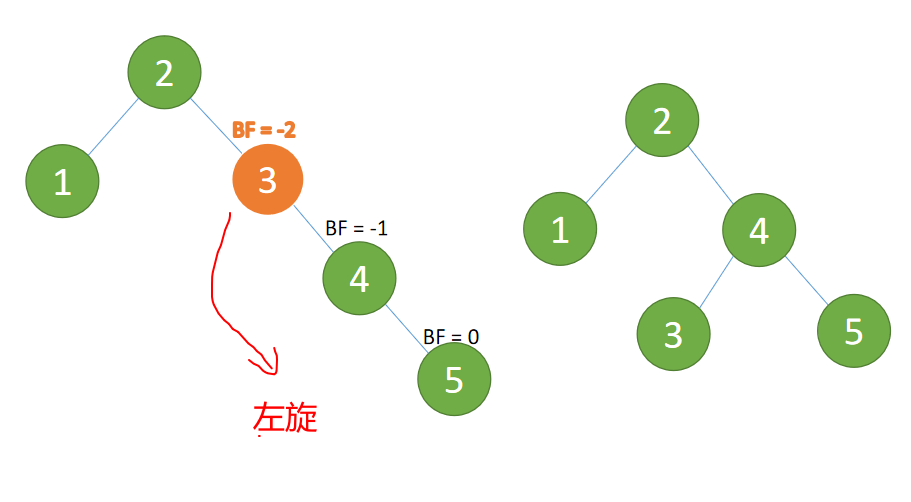

（2）依次插入 4 ，5 插入 5 点的时候 BF(3) = -2 BF(4)=-1，RR 型失衡

对最小不平衡树 {3,4,5} 进行「左旋」
在这里插入图片描述

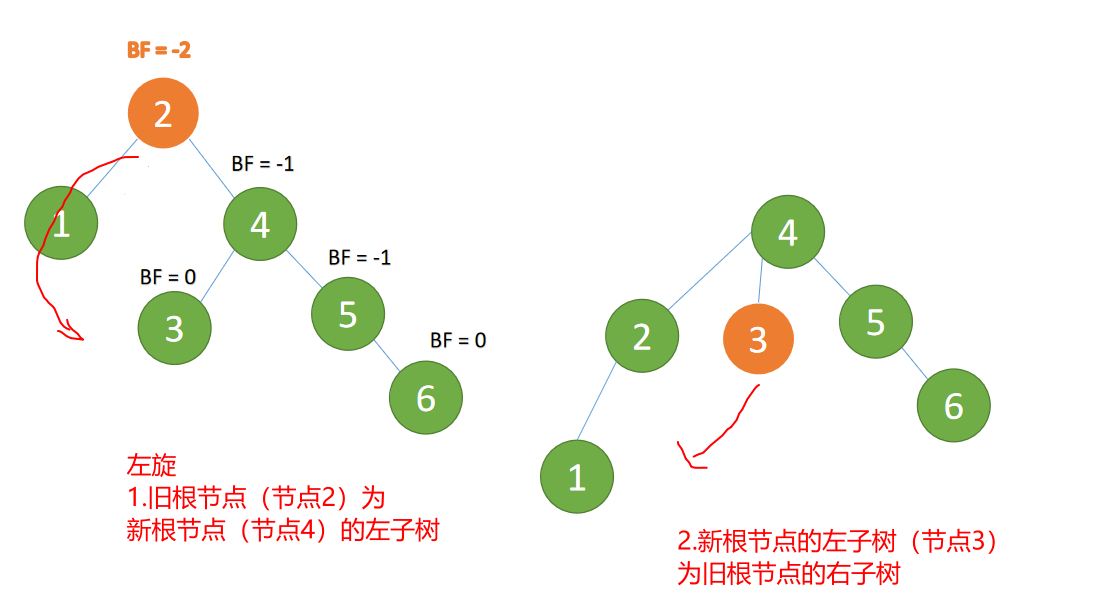

（3）插入 6 点的时候 BF(2)=-2 BF(4)=-1 ，RR 型失衡对最小不平衡树进行「左旋」

旧根节点（节点 2）为新根节点（节点 4）的左子树
新根节点（节点 4）的左子树（节点 3）为旧根节点的右子树
在这里插入图片描述
新根节点（节点 4）的左子树（节点 3）为旧根节点的右子树

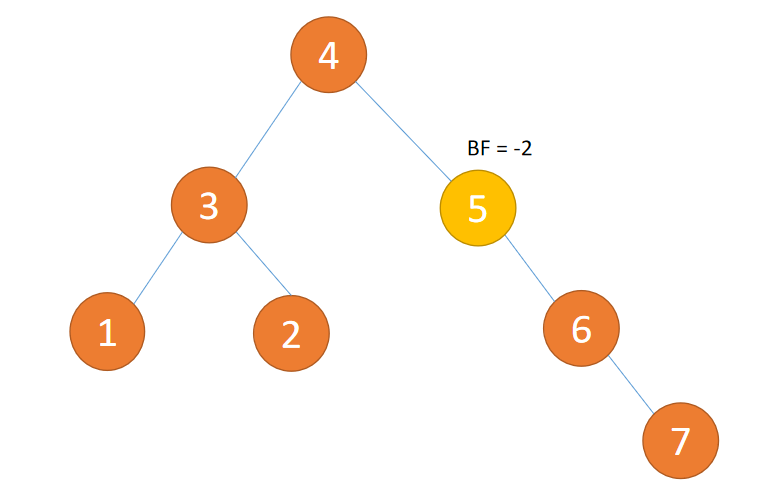

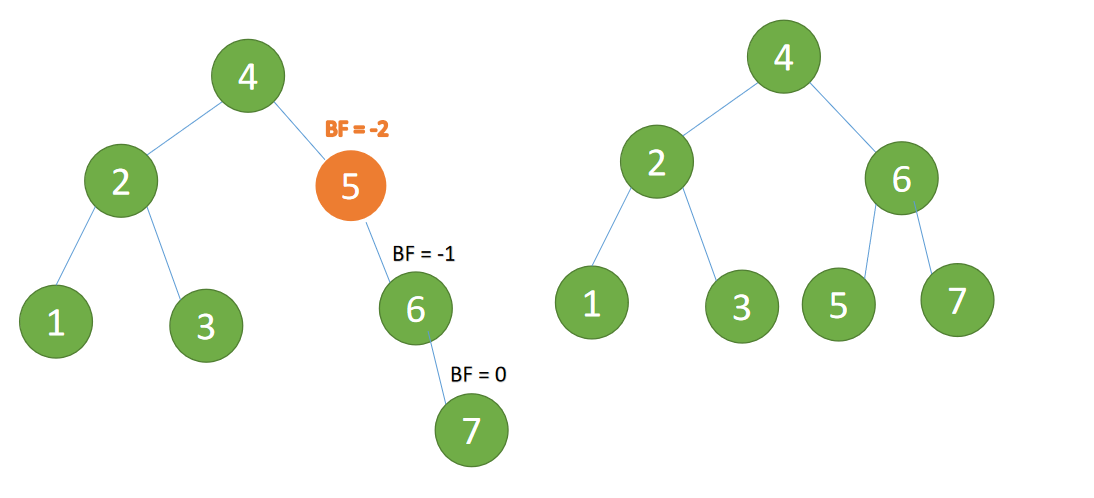

（4）插入 7 节点的时候 BF(5)=-2, BF(6)=-1 ，RR 型失衡，对最小不平衡树进行「左旋」

旧根节点（节点 5）为新根节点（节点 6）的左子树
新根节点的左子树（这里没有）为旧根节点的右子树
在这里插入图片描述

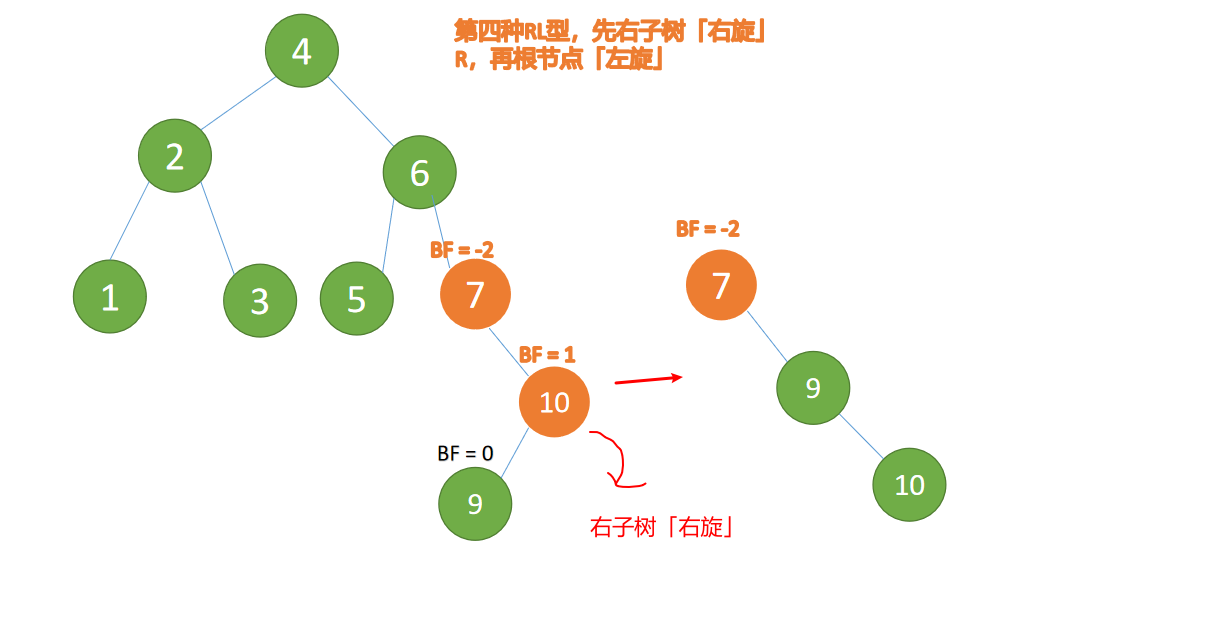

（5）依次插入 10 ，9 。插入 9 点的时候 BF(10) = 1，BF(7) = -2 ，RL 型失衡，对先「右旋」再「左旋」

右子树先「右旋」

最小不平衡子树的右子树 {10,9} 先右旋：

旧根节点（节点 10）为新根节点（节点 9）的右子树
新根节点（节点 9）的右子树（这里没有右子树）为旧根节点的左子树
在这里插入图片描述

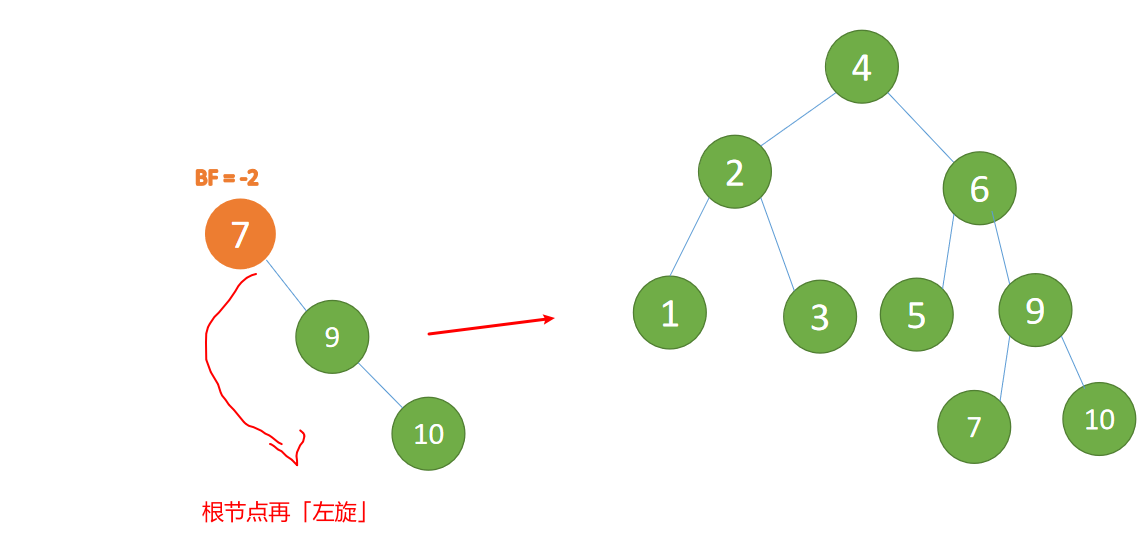

最小不平衡子树再左旋：

旧根节点（节点 7）为新根节点（节点 9）的左子树
新根节点（节点 9）的左子树（这里没有左子树）为旧根节点的右子树
在这里插入图片描述

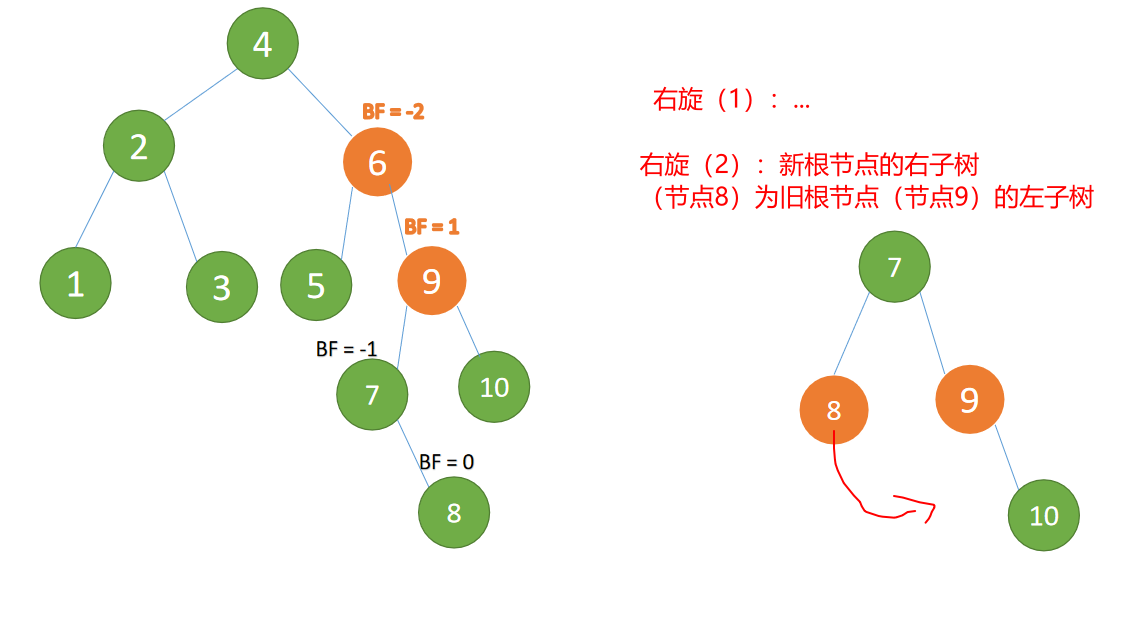

（6）最后插入节点 8 ，BF(6)=-2 BF(9)=1，RL 型失衡，先「右旋」再「左旋」

最小不平衡子树的右子树 {9,7,10,8} 先「右旋」

右旋：

旧根节点（节点 9 {9,10}）为新根节点（节点 7）的右子树
新根节点（节点 7）的右子树（这里是节点 8）为旧根节点（节点 9）的左子树
在这里插入图片描述

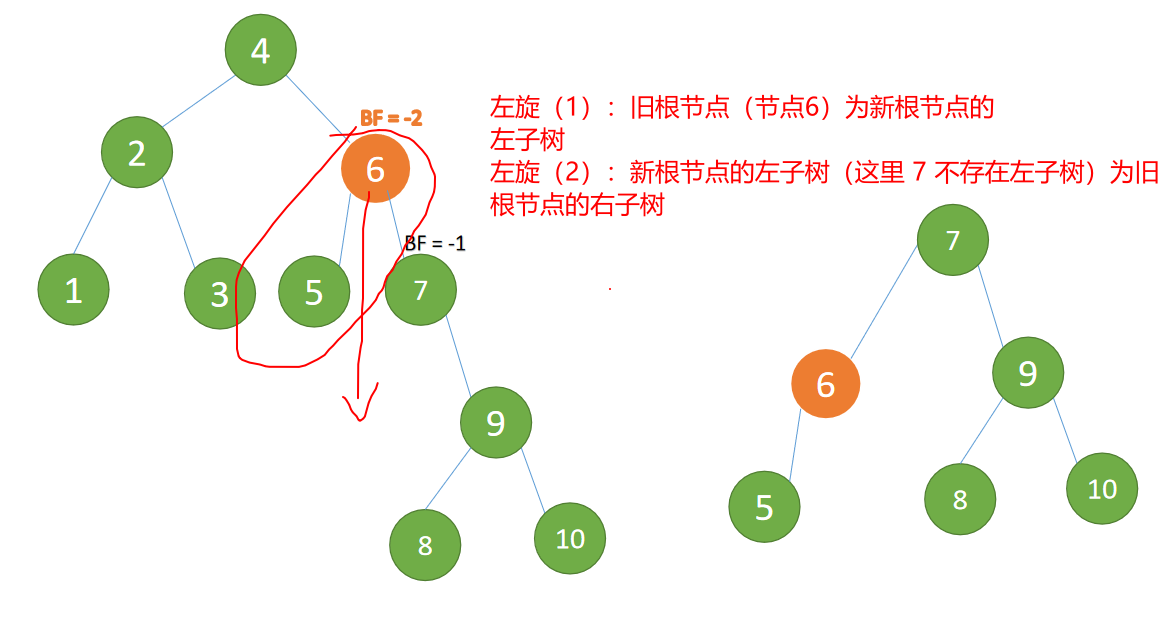

最小不平衡子树 {6,5,7,9,8,10} 再「左旋」

旧根节点（节点 6 {6,5} ）为新根节点（节点 7）的左子树
新根节点的左子树（这里没有）为旧根节点的右子树
在这里插入图片描述
左旋结束

全部代码实现：

#include <bits/stdc++.h>
using namespace std;

typedef struct node {
	int data;		//数据
	node *left;		//左指针
	node *right;	//右指针
	int height;		//其左右子树最大深度
} avlnode, * avltree;

avlnode *creat_node(int key, avlnode *left, avlnode *right) {
	avlnode *node = new avlnode;
	node->data = key;
	node->left = left;
	node->right = right;
	node->height = 0;
	return node;
}

//获取深度
int get_height(avlnode *node) {
	//如果结点为空就返回0，如果不为空就返回它的深度
	return node == NULL ? 0 : ((avlnode *)(node))->height;
}

//LL 左孩子的左子树（右旋）
avltree left_left_rotation(avltree tree) {
	avlnode *k = tree->left;
	tree->left = k->right;
	k->right = tree;
	tree->height = max(get_height(tree->left), get_height(tree->right)) + 1;
	k->height = max(get_height(k->left), get_height(k->right)) + 1;
	return k;
}

//RR 右孩子的右子树（左旋）
avltree right_right_rotation(avltree tree) {
	avlnode *k = tree->right;
	tree->right = k->left;
	k->left = tree;
	tree->height = max(get_height(tree->left), get_height(tree->right)) + 1;
	k->height = max(get_height(k->left), get_height(k->right)) + 1;
	return k;
}

//LR 左孩子的右子树（先左旋再右旋）
avltree left_right_rotation(avltree tree) {
	tree->left = right_right_rotation(tree->left);
	tree = left_left_rotation(tree);
	return tree;
}

//RL 右孩子的左子树（先右旋再左旋）
avltree right_left_rotation(avltree tree) {
	tree->right = left_left_rotation(tree->right);
	tree = right_right_rotation(tree);
	return tree;
}

//插入结点
avltree avltree_insertNode(avltree tree, int key) {
	//判断当前结点是否为空，如果为空则创建结点
	if (tree == NULL) {
		avlnode *node = creat_node(key, NULL, NULL);
		tree = node;
	}
	//开始递归寻找插入结点的位置
	else if (key < tree->data) {
		tree->left = avltree_insertNode(tree->left, key);	//先递归插入结点
		if (get_height(tree->left) - get_height(tree->right) == 2) {
			//在这里判断是LL还是LR
			if (key > tree->left->data) {
				tree = left_right_rotation(tree);
			} else {
				tree = left_left_rotation(tree);
			}
		}
	} else if (key > tree->data) {
		tree->right = avltree_insertNode(tree->right, key);	//先递归插入结点
		if (get_height(tree->right) - get_height(tree->left) == 2) {
			//在这里判断是RL还是RR
			if (key < tree->right->data) {
				tree = right_left_rotation(tree);
			} else {
				tree = right_right_rotation(tree);
			}
		}
	} else {
		cout << "不允许插入相同的值" << endl;
	}
	//回溯时，更新结点深度
	tree->height = max(get_height(tree->left), get_height(tree->right)) + 1;
	return tree;
}

//找到删除结点的前驱（和二叉排序树类似）
avlnode *mininum_node(avltree tree) {
	if (tree == NULL) {
		return NULL;
	}
	while (tree->right) {
		tree = tree->right;
	}
	return tree;
}

//删除结点
avltree avltree_deleNode(avltree tree, int key) {
	if (tree == NULL) {
		cout << "没有该结点" << endl;
		return tree;
	}

	//要删除的结点在左子树
	if (key < tree->data) {
		tree->left = avltree_deleNode(tree->left, key);
		//判断是否失衡
		if (get_height(tree->right) - get_height(tree->left) == 2) {
			int RL = get_height(tree->right->left), RR = get_height(tree->right->right);
			//判断属于哪种情况
			if (RL > RR) {
				tree = right_left_rotation(tree);
			} else {
				tree = right_right_rotation(tree);
			}
		}
	}
	//要删除的结点在右子树
	else if (key > tree->data) {
		tree->right = avltree_deleNode(tree->right, key);
		//判断是否失衡
		if (get_height(tree->left) - get_height(tree->right) == 2) {
			int LR = get_height(tree->left->right), LL = get_height(tree->left->left);
			//判断属于哪种情况
			if (LR > LL) {
				tree = left_right_rotation(tree);
			} else {
				tree = left_left_rotation(tree);
			}
		}
	}
	//找到了要删除的结点
	else {
		//如果要删除的结点有两个孩子
		if (tree->left && tree->right) {
			//找到删除结点左子树的最大值（和二叉排序树操作类似）
			avlnode *min_node = mininum_node(tree->left);
			tree->data = min_node->data;	//改变要删除结点的值
			tree->left = avltree_deleNode(tree->left, min_node->data);	//找到下一个要删除的结点
		}
		//如果要删除的结点只有一个孩子或者没有孩子
		else {
			tree = tree->left ? tree->left : tree->right;
		}
	}

	//更新结点深度
	if (tree) {
		tree->height = max(get_height(tree->left), get_height(tree->right)) + 1;
	}
	return tree;
}

//中序遍历
void in_order(avltree tree) {
	if (tree) {
		in_order(tree->left);
		cout << tree->data << " ";
		in_order(tree->right);
	}
}

int main() {
	avltree tree = NULL;
	int a[] = { 1, 4, 3, 2, 9, 6, 7, 11, 10, 8 };
	int length = sizeof(a) / sizeof(int);
	for (int i = 0; i < length; i++) {
		tree = avltree_insertNode(tree, a[i]);
	}
	in_order(tree);
	cout << endl;
	tree = avltree_deleNode(tree, 2);
	in_order(tree);
	cout << endl;
	tree = avltree_deleNode(tree, 8);
	in_order(tree);
}
