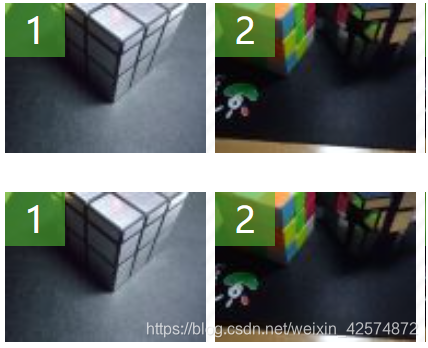

一、图并列22排版：（两外的12都可以参考下列代码）

\begin{figure}[htbp]
	\centering
	\begin{minipage}{0.49\linewidth}%表示图片的占用那一列的宽度
		\centering
		\vspace{-0.6cm}%表示图片与最上方的文字的距离
		\setlength{\abovecaptionskip}{0.28cm}%表示caption与图片之间的距离
		\includegraphics[width=0.9\linewidth]{Figure/chutian.JPG}
		\caption{chutian1}
		\label{chutian1}%文中引用该图片代号
	\end{minipage}
	%\hfill表示横向排，两张图片会自动保证一定的距离
    %\vfill表示自动排版，两张图片会自动保证一定的距离
    %或者直接在这里加空格来增加图片之间的距离
	\begin{minipage}{0.49\linewidth}
		\centering
		\includegraphics[width=0.9\linewidth]{Figure/chutian.JPG}
		\caption{chutian2}
		\label{chutian2}%文中引用该图片代号
	\end{minipage}
	%\qquad
	%让图片换行，
	\begin{minipage}{0.49\linewidth}
		\centering
		\includegraphics[width=0.9\linewidth]{Figure/chutian.JPG}
		\caption{chutian3}
		\label{chutian3}%文中引用该图片代号
	\end{minipage}
	\begin{minipage}{0.49\linewidth}
		\centering
		\includegraphics[width=0.9\linewidth]{Figure/chutian.JPG}
		\caption{chutian4}
		\label{chutian4}%文中引用该图片代号
	\end{minipage}
\end{figure}

二、表单table1*2排版其他类似

\begin{table}
    \centering
	\begin{minipage}{0.45\linewidth}
		\centering
        \begin{tabular}{|c|c|}
        \hline
        aa & bb \\ \hline
        cc & dd \\ \hline
        \end{tabular}
        \caption{The crane}
        \label{table:NormalSafe}
	\end{minipage}
	%\qquad
	\hfill
	\begin{minipage}{0.45\linewidth}
		\centering
        \begin{tabular}{|c|c|}
        \hline
        aa & bb \\ \hline
        cc & dd \\ \hline
        \end{tabular}
        \caption{The crane}
        \label{table:NormalSafe}
	    \end{minipage}
\end{table}

三、图片figure和表单table混合排版

重要的参数h：当前位置；t：页面顶部位置；b：页面底部位置；p：后一页位置如果这些前面有一个！表示这些都不会生效。

\begin{figure}[htbp]
    \centering
	\begin{minipage}{0.45\linewidth}
		\centering
		\vspace{-0.6cm}
		\setlength{\abovecaptionskip}{0.28cm}
		\includegraphics[width=\linewidth]{MPC8.pdf}
		\caption{The crane}
		\label{fig:1}
	\end{minipage}
	%\qquad
	\hfill
	\begin{minipage}{0.45\linewidth}
		\centering
        \begin{tabular}{|c|c|}
        \hline
        aa & bb \\ \hline
        cc & dd \\ \hline
        \end{tabular}
        \captionof{table}{The crane}%这里必须写table，不然标题就自动设置成figure
        \label{fig:NormalSafe}
	    \end{minipage}
\end{figure}

四、图片在双列中如何变成单列只要加*即可

\begin{figure*}[htbp]
		\centering
		\vspace{-0.6cm}
		\setlength{\abovecaptionskip}{0.28cm}
		\includegraphics[width=\linewidth]{MPC8.pdf}
		\caption{The crane}
		\label{fig:1}
\end{figure}

参考文献：图片排版更详细
