经典路径规划算法（全）

自动驾驶是当前学界、业界热点，华为、小米、大疆、理想、蔚来、小鹏、吉利纷纷步入自动驾驶算法研究热潮中。经典的路径规划算法是其算法基础，值得细细琢磨，深入研究并掌握算法精髓。下面列举了常见路径规划算法，并用python进行了实现。

原程序:

经典路径规划算法（全，python）资源-优快云文库

经典路径规划算法:

算法	file	类别	性质	OpenList数据结构
A星算法 (A*)	A_star.py	启发搜索 F=G+H	最优+最速	PriorityQueue
混合A星算法 (Hybrid A*)	HybridA_star.py	启发搜索 F=G+H	考虑车辆运动学约束	PriorityQueue
迪杰斯特拉搜索算法 (Dijkstra)	Dijkstra.py	启发搜索 F=G	最优	PriorityQueue
贪婪最佳优先搜索算法 (Greedy Best First Search, GBFS)	GBFS.py	启发搜索 F=H	最速	PriorityQueue
广度优先搜索算法 (Breadth First Search, BFS)	BFS.py	遍历搜索	最优	deque 先入先出
深度优先搜索算法 (Depth First Search, DFS)	DFS.py	遍历搜索	最速	list 后入先出
概率路图算法 (Probabilistic Road Map, PRM)		采样
快速随机扩展树算法 (Rapidly-exploring Random Tree, RRT)		采样

备注：



• 原版 PriorityQueue：无法更新Node，路径较长，但搜索速度贼快
• set版 PriorityQueue：动态更新Node，路径最短，速度接近或超过优先队列（要求Node可hash）
• list版 PriorityQueue：动态更新Node，路径最短，速度最慢（in和pop时间复杂度比set的in和remove大）

用法:



• 在草纸上随便画点障碍物，拍照上传替换鲲鲲图片 image.jpg，在 A_star.py 等脚本中设置起点终点等参数，运行即可.
• 程序并没有设置复杂的继承/依赖关系，只需要如 common.py + A_star.py + image.jpg 三个文件在同一目录就能运行.

效果:



复杂障碍物地图下的路径规划结果（只能看一眼，不然会爆炸）

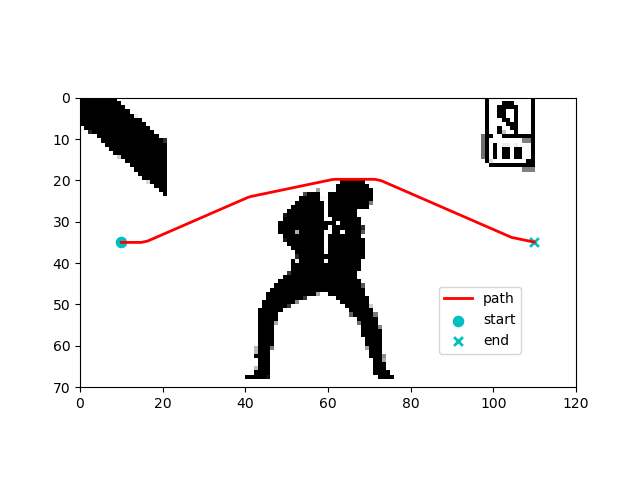

混合A*算法：（考虑车辆运动学约束）





A*算法：（介于最优和快速之间）



• List耗时0.67s，Set耗时0.45s，PriorityQueue耗时0.48s，步长3
• 由于List/Set存储结构能动态更新OpenList中Node的cost和parent信息，路径会更优

List/Set存储结构：





PriorityQueue存储结构：





Dijkstra算法：（最优路径，耗时较大）



• List耗时81s，Set耗时15.6s，PriorityQueue耗时15s，步长3

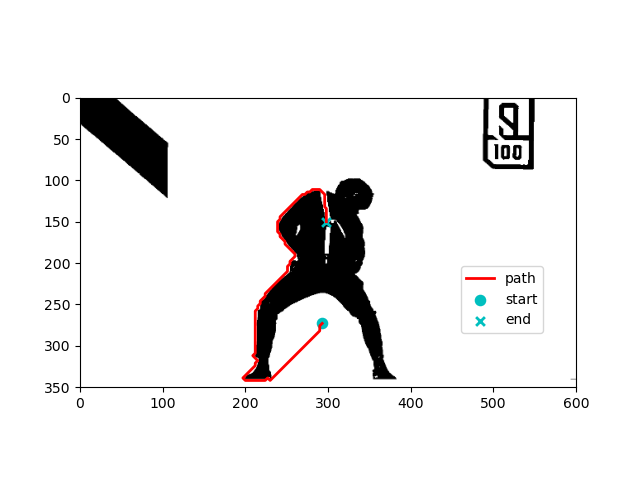

GBFS算法：（路径较差，速度贼快）



• List耗时0.16s，Set耗时0.12s，PriorityQueue耗时0.13s，步长3



BFS算法：（最优路径，耗时较大）



• Deque耗时8.92s，步长3

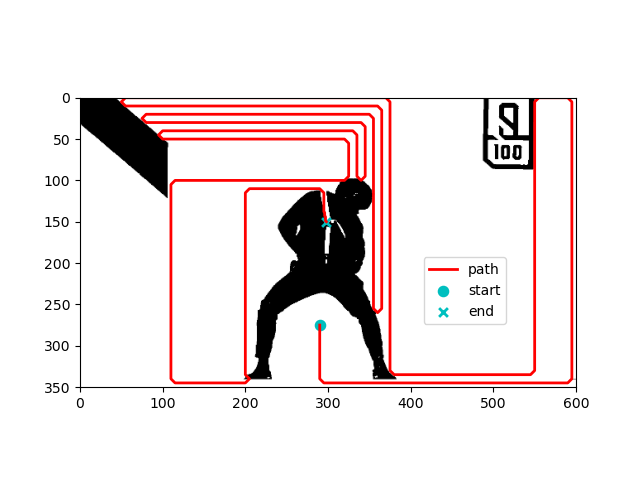

DFS算法：（最烂路径，速度较快）



• List耗时1.96s，步长5



• List耗时15.07s，步长3

PRM算法：



raise NotImplementedError

RRT算法：



raise NotImplementedError

Requirement:



python >= 3.9

opencv-python >= 4.7.0.72

matplotlib >= 3.5.1

numpy >= 1.22.3
